Buran81 Posted March 23, 2023 Posted March 23, 2023 Интересно знать размеры каждой Ошки. Сечение, размер окна. Зная размеры ,можно будет прикинуть для каких ламп и мощности можно будет намотать выходники:-) Quote

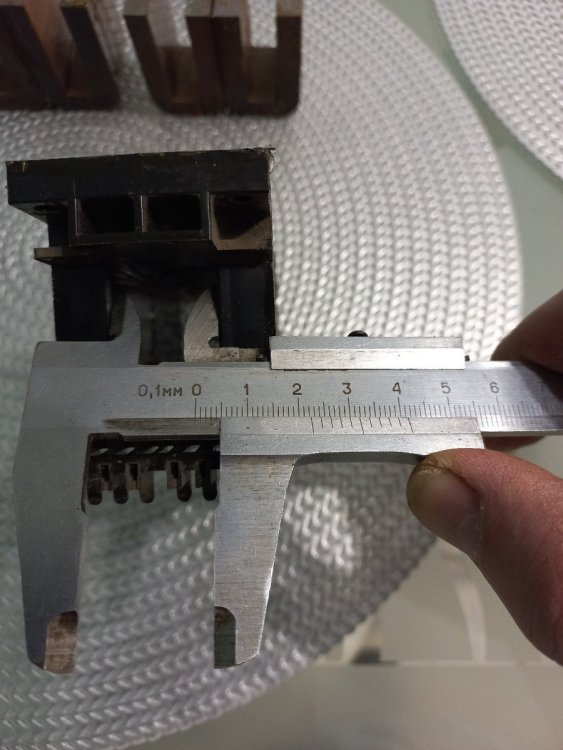

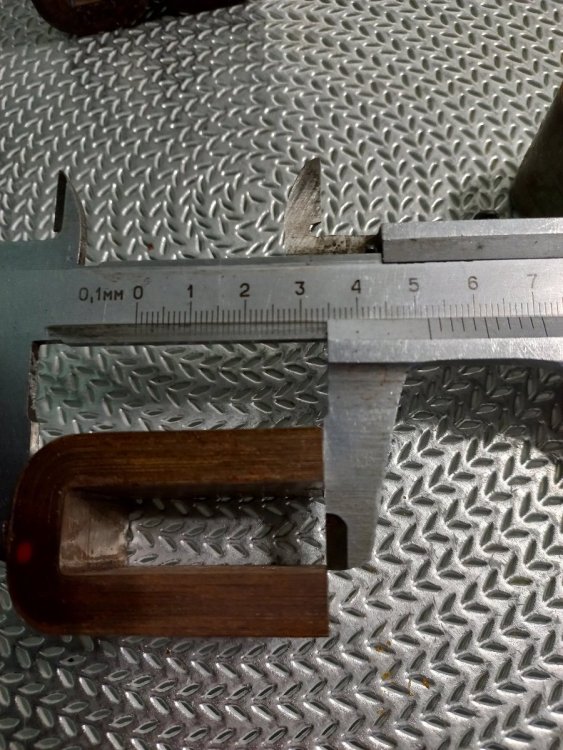

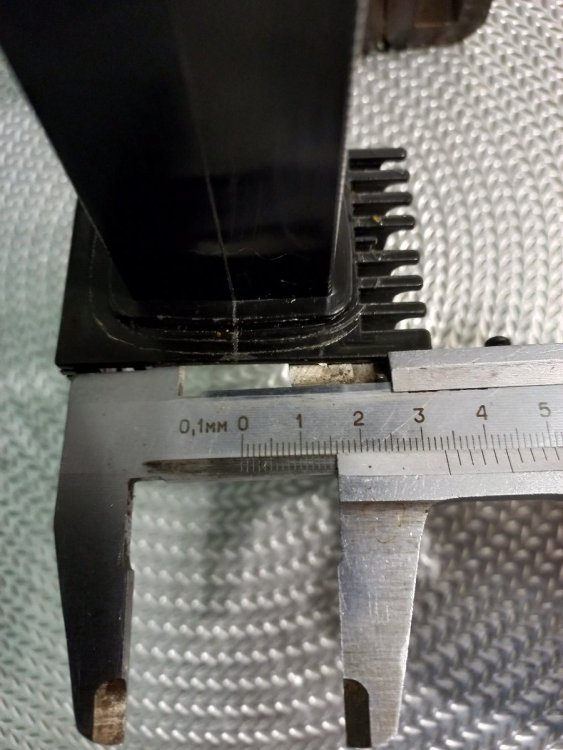

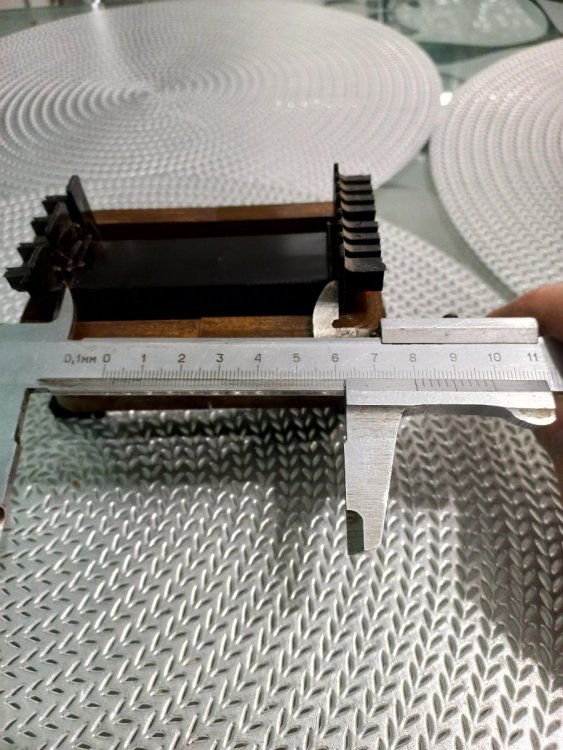

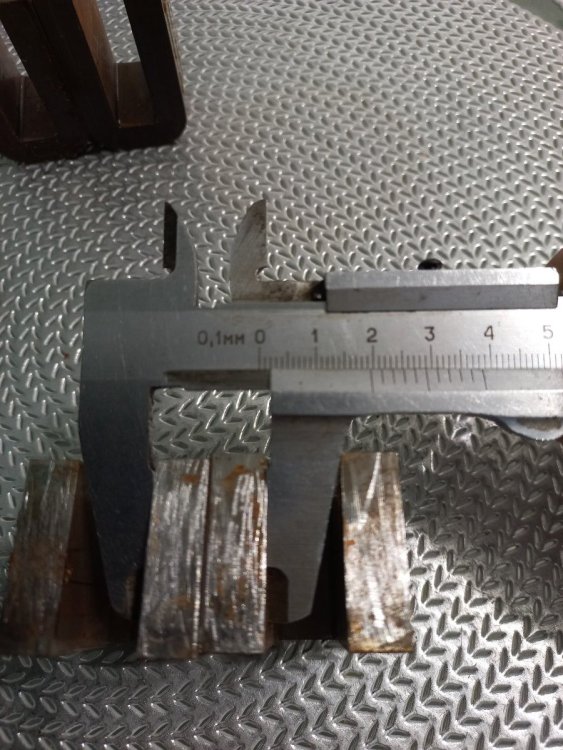

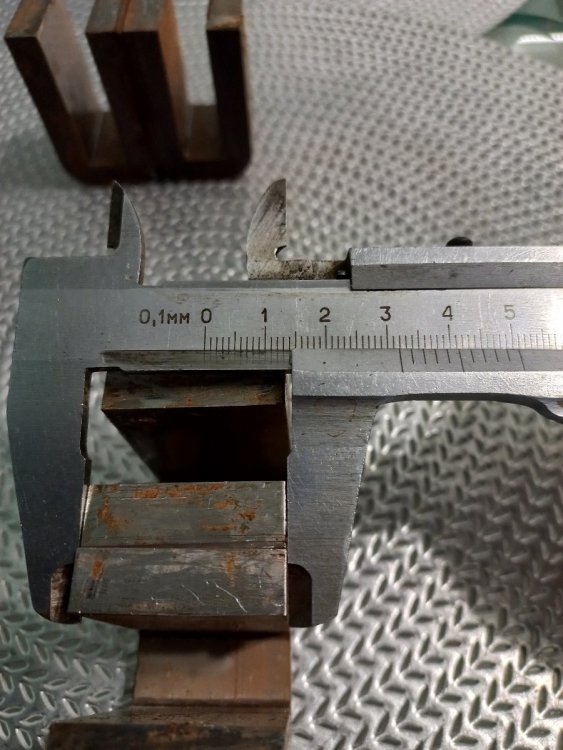

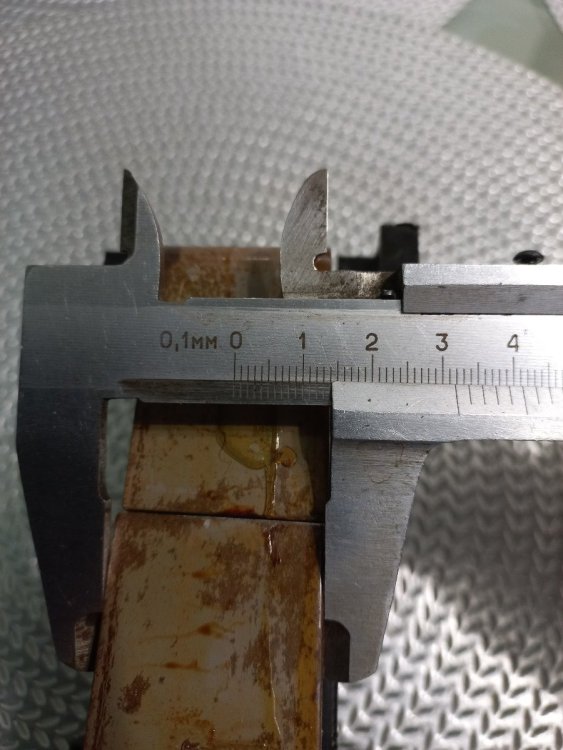

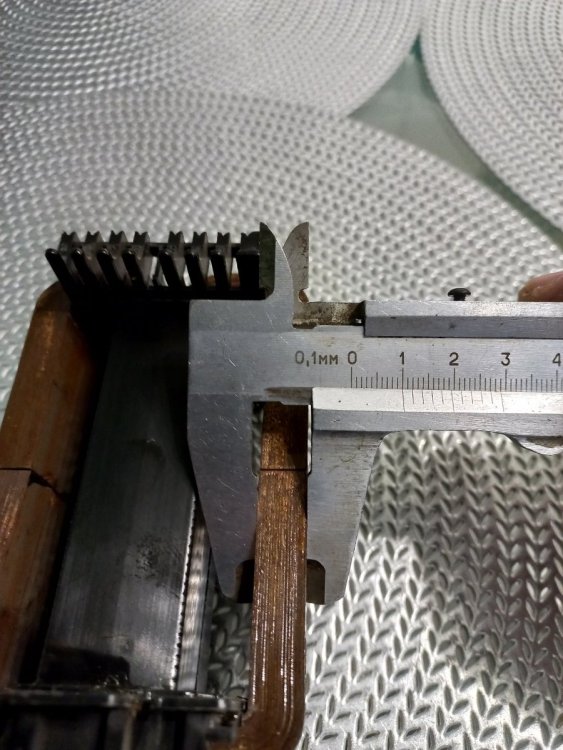

VAV Posted March 25, 2023 Posted March 25, 2023 Доброго! Разобран и обмерян. Размеры на фото, я в этом не понимаю, если и буду мотать, то не сам. Quote
Александр Posted March 25, 2023 Posted March 25, 2023 Если каркас остаётся, важно расстояние между железом и каркасом... площадь окна намотки.... окно для шести квадратов огромное.... и длинна магнитной линии..... Buran81 профи..... объяснит лучше..... Quote
Buran81 Posted March 25, 2023 Posted March 25, 2023 Да,железо хорошее,м то что размеры удачные,и то что ленточное. Не понятна только ширина окна.Но в любом случае ,можео легко пустить на СЕ проект, 45 ,6С4С,2А3 и п.р. Ватт до 6 хватит. 1 Quote
INDEED Posted May 3, 2023 Posted May 3, 2023 Есть кто живой? Посоветуйте ваших советов на тему выходника для пентода. Сейчас думаю намотать сначала 2/3 первички, потом всю вторичку, потом 1/3 первички. Вопрос делать витков первички ближе к 3000 или к 2500?? Железо m6 e120. Quote
Gegen Posted May 3, 2023 Posted May 3, 2023 Рассчитывать нужно под конкретную лампу, при типовом включении Ua-250V, Ug2=250V для 6П1П, 6П6С, 6П14П Ra~5k, для 6П3С, 6П7С Ra~3,5k, для EL34 Ra~2,5k, при разных токах подмагничивания, поэтому разное к-во витков и диаметры проводов. Также для 6П3С можно выбрать Ua=270-280V, Ug2=200V как в радиоле "Чайка", тогда Ra~5k. Нормально 3 секци первички, 2-вторички между ними. Если захочется переключить в УЛ, для первых трёх ламп отвод можно 25% , для 6П3С и EL34 - 33%. http://zzxm.narod.ru _ Книга Цыкина «Трансформаторы низкой частоты» расчёт для активной нагрузки. То что вы написали в общих словах - слишком мало информации. 1 Quote
INDEED Posted May 3, 2023 Posted May 3, 2023 Спасибо, посчитать я смогу и сам. Я вообще в целом, больше с концептуальной стороны. Секционировать пентодник тоже не охота. В немецких приемниках не секционировали, вторичка была намотана сверху. Звучали неплохо. Секционированные выходники у меня есть. Лампы в тумбочке 6п42с, ГУ15, EL11, EL12. Quote
Gegen Posted May 3, 2023 Posted May 3, 2023 В приёмниках ранее не секционировали, потому что радиовещание было только с амплитудной модуляцией, полоса АМ 10кГц, и шеллачные пластинки 78 об/мин. Частотный диапазон был ограничен 5 кГц. Как говорил преподаватель акустики: "Концептуально, кАнцептуально...Реально мыслить нужно!" В-) 1 Quote
Xpюн22 Posted May 3, 2023 Posted May 3, 2023 К тому же в них были пентоды на выходе, им тем более секционирования не требуется. Насчёт "немецких приёмников" - прям на кухне стоит, предвоенный, с немножко секционированным выходником... "Могут ведь, если захотят!"(С) 1 Quote

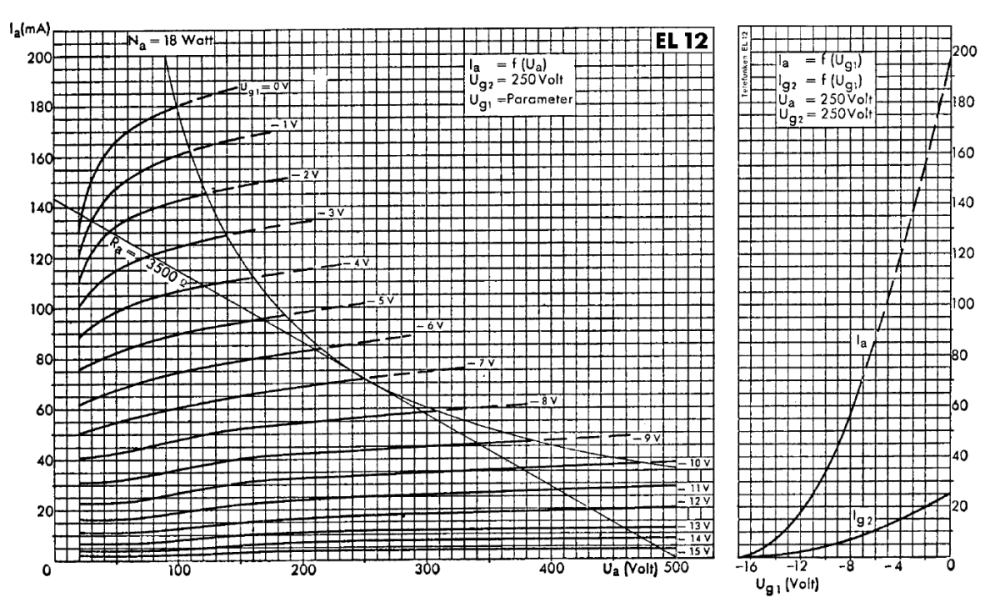

Gegen Posted May 3, 2023 Posted May 3, 2023 Привет, Никита! Лет 10 назад, возможно чуть более, я покупал на ебее пару немецких вых тр-ров от Грюнд ТК-247 или ТК-248, SE EL84. Имели 2 секции первички и 2 вторички. 2 INDEED. ВАХ ЕL12. 3 Quote
Gegen Posted May 5, 2023 Posted May 5, 2023 03.05.2023 в 18:11, Xpюн22 сказал: К тому же в них были пентоды на выходе, им тем более секционирования не требуется. Насчёт "немецких приёмников" - прям на кухне стоит, предвоенный, с немножко секционированным выходником... "Могут ведь, если захотят!"(С) Да, неплохо в Мск, СПб, где есть ДВ-СВ вещание, даже по границам России, где можно принять заграницу, а по всей России в 2014г наши супостаты закрыли сеть ДВ-СВ вещания , оставив деревни. вахтовые посёлки, метеостанции без радиовещания... Экономщики на спичках, блинн... 2 Quote
Xpюн22 Posted May 5, 2023 Posted May 5, 2023 По-моему, и в Мск довольно давно нет вещания ни на ДВ ни на СВ. Во всяком случае, из посещаемых мной по работе радиоцентров очевидно работает только тот, который для навигации ГА... Хорошо ловится только широкий ассортимент самых разнородных помех... 1 Quote
noob Posted June 11, 2023 Posted June 11, 2023 давно где-то встречал намотку выходника с низкой индуктивностью обмоток.. в общем подвернулся мне тут ТН60 и появилась несколько дебильная идея использовать его в качестве выходного для гитарного РР на 4х 6п3с/6L6. вопрос в том насколько это реально и как скоммутировать обмотки. полагаю что все вторички параллельно... или хз) нагрузки могут быть разные. то есть 4, 8 и 16ом. если что-то из этого невозможно, то прошу ногами не пинать и просто ткнуть носом 🙂 заранее благодарствую за ответы) Quote
noob Posted June 12, 2023 Posted June 12, 2023 2 часа назад, Gegen сказал: Аттач. то есть по согласованию получается нормально? Quote
noob Posted June 12, 2023 Posted June 12, 2023 14 минут назад, Gegen сказал: по Партриджу. спасибо огромное. а где по партриджу почитать, а? Quote
Gegen Posted June 12, 2023 Posted June 12, 2023 Режим ламп (2 6П3С в плече) такой: Еа-420В, Ug2-350В, Ug1=-40-45B, ток покоя около 60мА для 2х ламп. Почитать - Гугл или Яндекс в помощь. 1 Quote
noob Posted June 12, 2023 Posted June 12, 2023 (edited) 24 минуты назад, Gegen сказал: Режим ламп (2 6П3С в плече) такой: Еа-420В, Ug2-350В, Ug1=-40-45B, ток покоя около 60мА для 2х ламп. полагаю тут и с сеточными токами, раз в таком запредельном режиме... наверное и стабилитроны в сетках надо... не ну правда, не многовато ли Еа420 при максимальных 400 и Ug2 350 при максимальных 300 по паспорту? вроде как на АП не рекомендовалось превышать более одного номинального значения(если не ошибаюсь) Edited June 12, 2023 by noob Quote
Gegen Posted June 12, 2023 Posted June 12, 2023 Нет, без захода в положительную обл. напряжений 1й сетки. 6L6GC.pdf 1 Quote
ВВФ58 Posted June 12, 2023 Posted June 12, 2023 Стоит ли такую(оч неплохую вещь как тн-60)использовать в качестве ей неспособной?Герц до двухсот-ИМХО пропрёт,далее УВЫ Quote
Gegen Posted June 12, 2023 Posted June 12, 2023 Нижнее Ми гитары порядка 85Гц. Хочет - пусть использует, знания и опыт не купишь. Quote
noob Posted June 12, 2023 Posted June 12, 2023 (edited) 38 минут назад, ВВФ58 сказал: Стоит ли такую(оч неплохую вещь как тн-60)использовать в качестве ей неспособной?Герц до двухсот-ИМХО пропрёт,далее УВЫ а чем он плох? вернее даже чем он настолько хуже чем тс250-2м, который в гитарнике с парой 6п3с вполне себе неплохо звучит? выходной из ТС-250-2М.pdf Edited June 12, 2023 by noob 1 Quote
noob Posted June 12, 2023 Posted June 12, 2023 1 час назад, Gegen сказал: Нет, без захода в положительную обл. напряжений 1й сетки. 6L6GC.pdf 856.05 \u041a\u0431 · 0 скачиваний а разве 6l6gc и 6п3с полные аналоги? по предельным напряжениям такого не скажешь ... Quote
Dolboyacher Posted June 12, 2023 Posted June 12, 2023 (edited) Как-то использовал по 2шт ОСТН-60 в дифференциальном включении в PP по Комарову и в триоде и в UL звучало вполне прилично, полоса была, если правильно помню, до 24-27кГц, но это не одно и то же, что с одним, так не испытывал, решил тогда уже мотать сам. Edited June 12, 2023 by Dolboyacher 1 Quote
