Привет, Михаил! Я с 1977 по 1991г выписывал журналы; болгарский - "Радио. телевизия, электроника", Чешский, Немецкий, Польскии " Радиоаматор" ы, Югославский "Радио"... так, что - разобрался... В_)

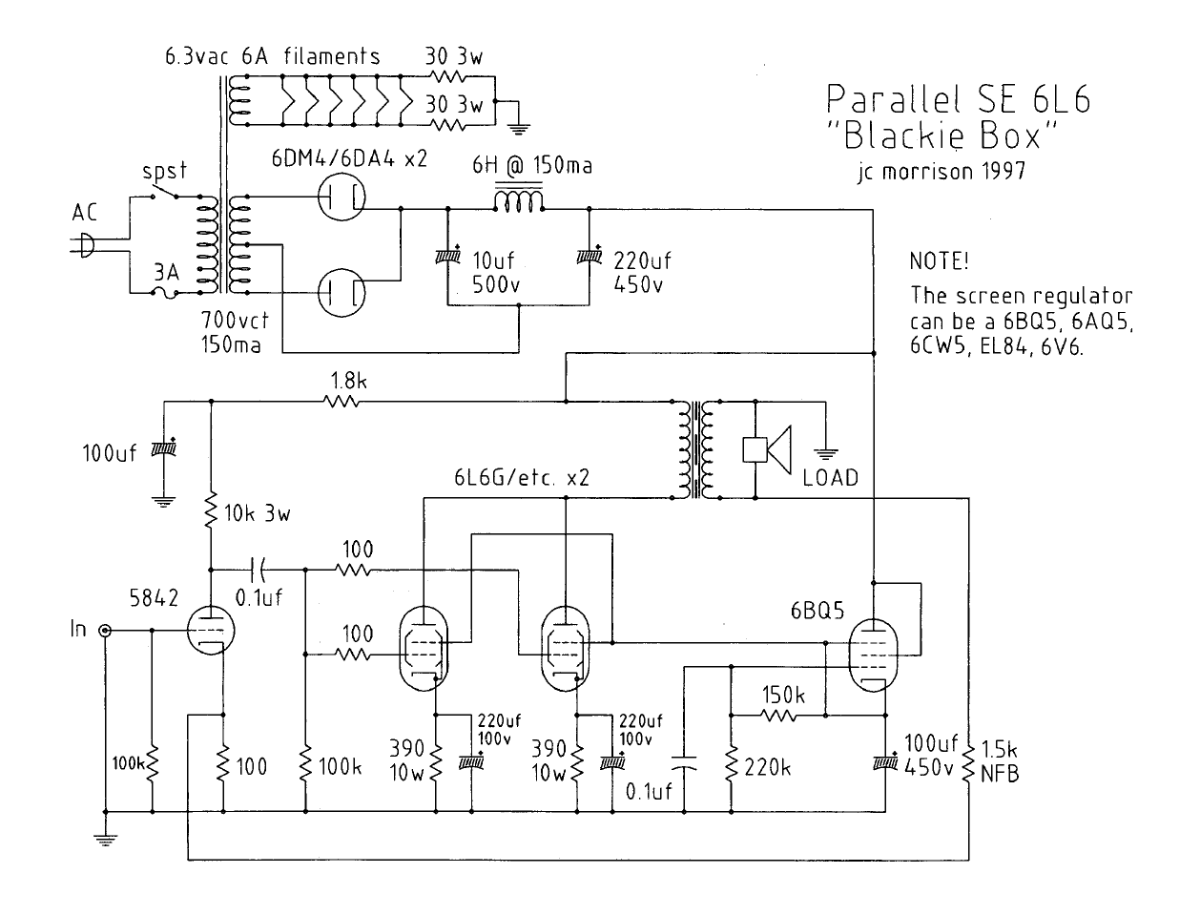

В общем, схема неплоха, за некоторыми неточностями:
Первый каскад не вызывает нареканий.

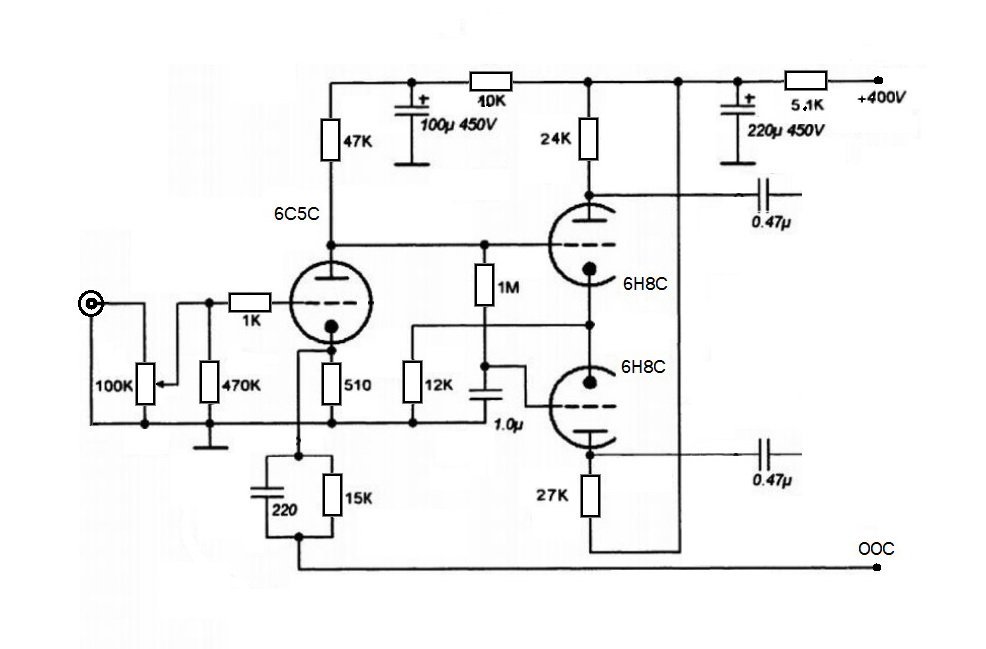

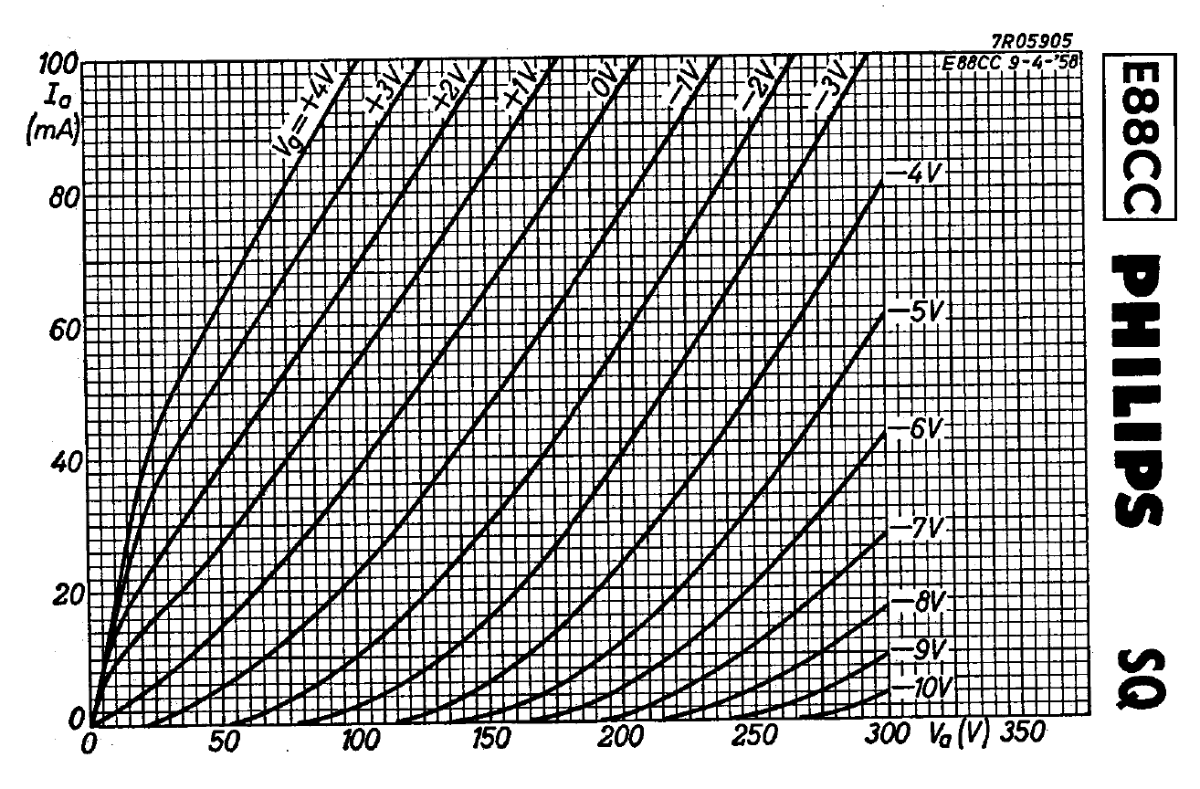

Второй каскад; триод 6Н8С в катодной цепи имеет внутреннее сопротивление ~8k, поэтому для симметрии вых. сигнала ФИ резистор R6 нужно увеличить примерно до 68к. Конденсатор С8 следует уменьшить до 1мкФ, поставив пропилен(можно аудиофилер)

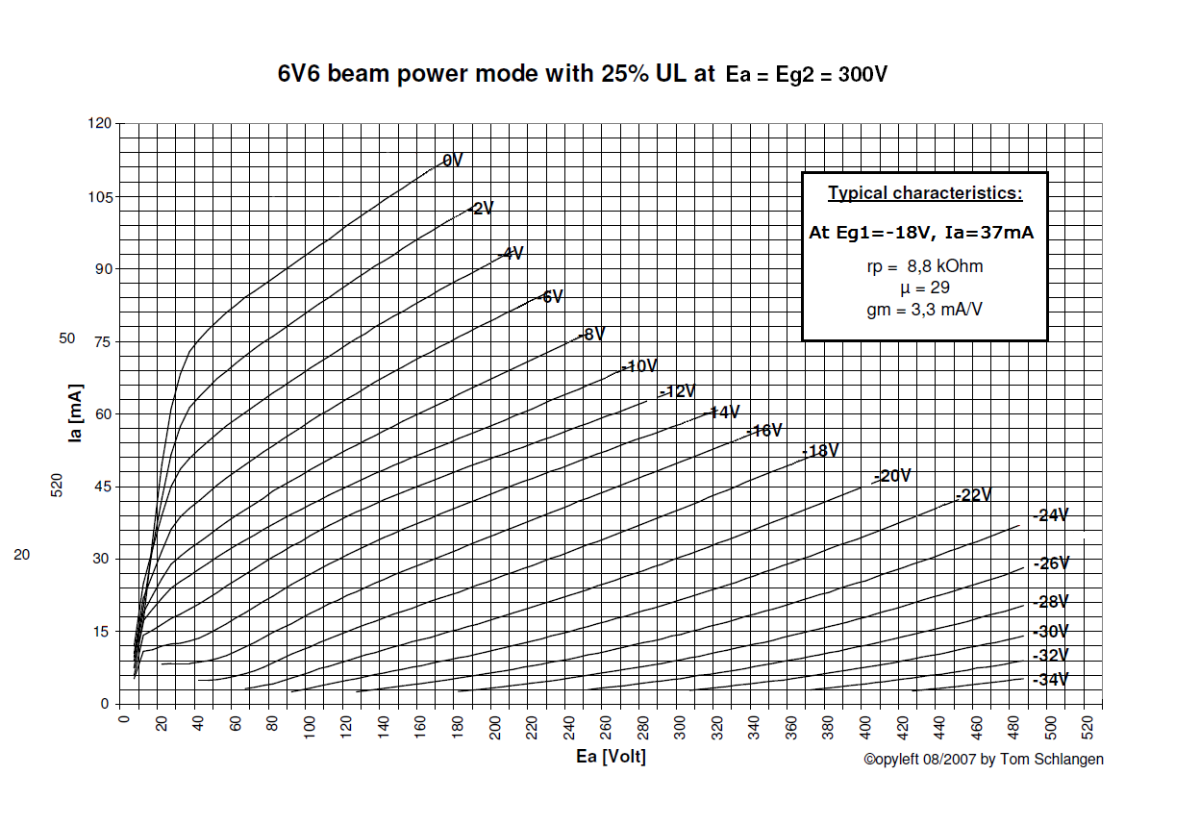

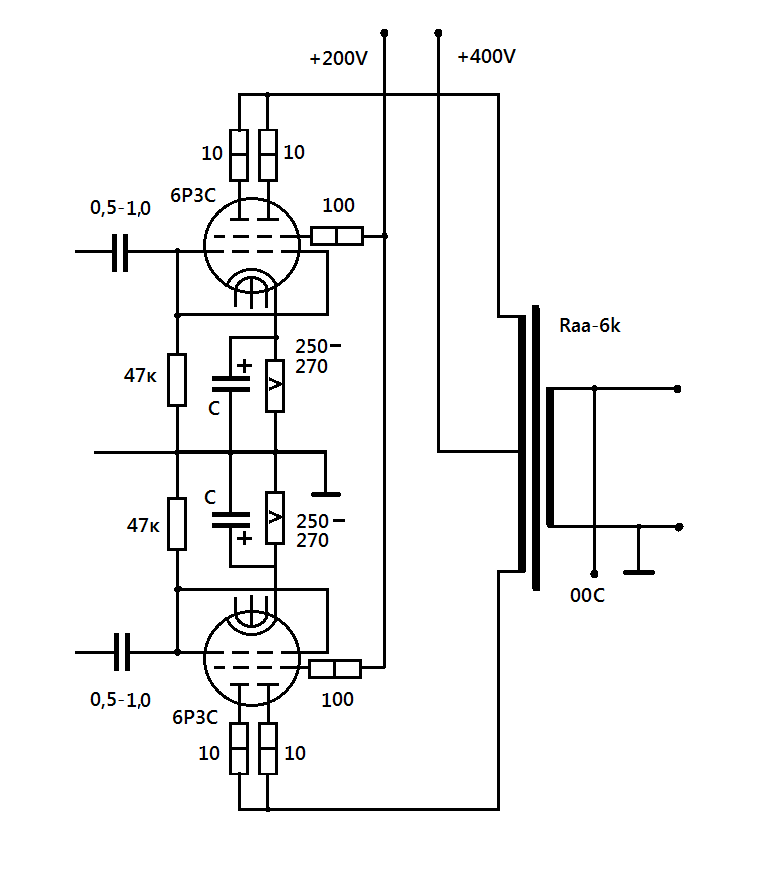

Третий каскад; Конденсаторы С6 , С7 следует увеличить примерно до 2х- 3х мкФ, резисторы R12, R13 до 1к.Возможно, придётся увеличить резисторы экранных сеток ГУ-50 R17, R18 примерно до 390-500 Ом 1Вт, наблюдая за нагревом экр. сеток в прорези анода при максимальном сигнале в УЛ режиме.

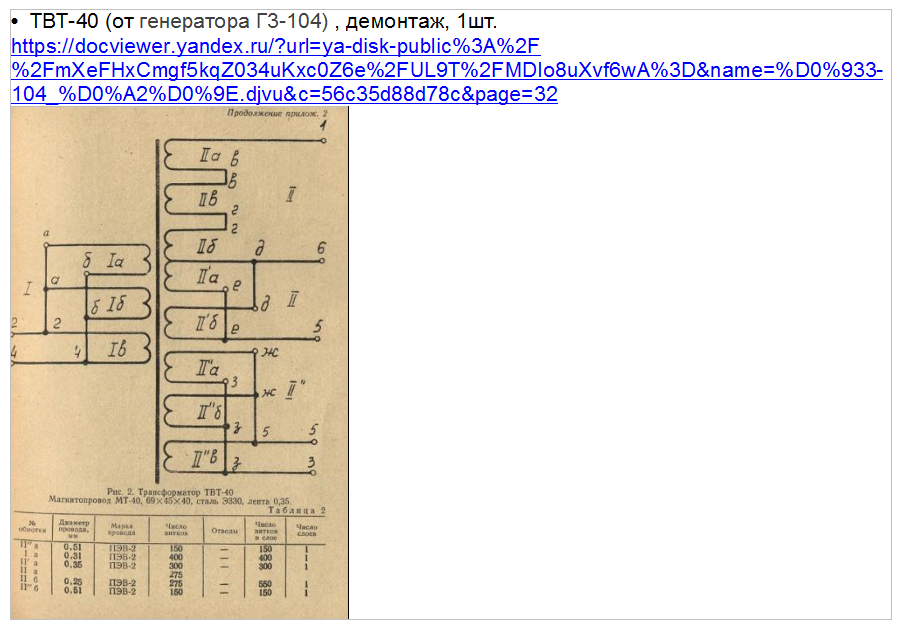

Блок Питания; Конденсатор С12 уменьшить до 3х-4х мкФ и перенести его параллельно С20. Остальное - мелочи....
Удачи!
