Обмен информацией по выходным трансформаторам.


Recommended Posts

Posted

Всё проштудировал / просмотрел по ссылкам ..... Нет нужной инфы ... одно упоминание про уо-13 и то вскользь ...

Пока в поиске ...



IMG_0934 - копия.jpg

Posted

Схема усилителя есть? А то вечером смогу выслать. Данных намотки нет...

Поищите по автору Муромцев, что-то там для кинопоказа. В книге от Андерег не нашел, но у меня только одна, а их как минимум две.

Posted
4 часа назад, alss сказал:

Схема усилителя есть?

Схема на УО-13 есть , нет таблицы с номиналами резисторов и кондёров...

Posted

На форуме  "Аудиопортал" лет 11 назад товарищ из Беларуси  просил помочь со схемой и спецификацией УО-13. Искал коллектив в сети, не нашли. Он списался с кем-то, тоже из Беларуси, возил к нему один усилитель, они вместе пришли к выводу, что схемы УО-13 и УО-15 одинаковы(за исключением ещё одной 6Р3С в вых. каскаде УО-15), также все детали, включая трансформаторы, даже у большинства деталей на схемах одинаковые порядковые номера.  Впоследствии товарищ   переделал свои моноблоки, убрал АРУ, перемотал выходные трансформаторы, поставил ГУ-19 и успешно их юзал.  Примерно 5 лет назад наша переписка по майлу прекратилась,  на мой вопрос, что случилось, ответил его сын, что папа скончался.

Posted

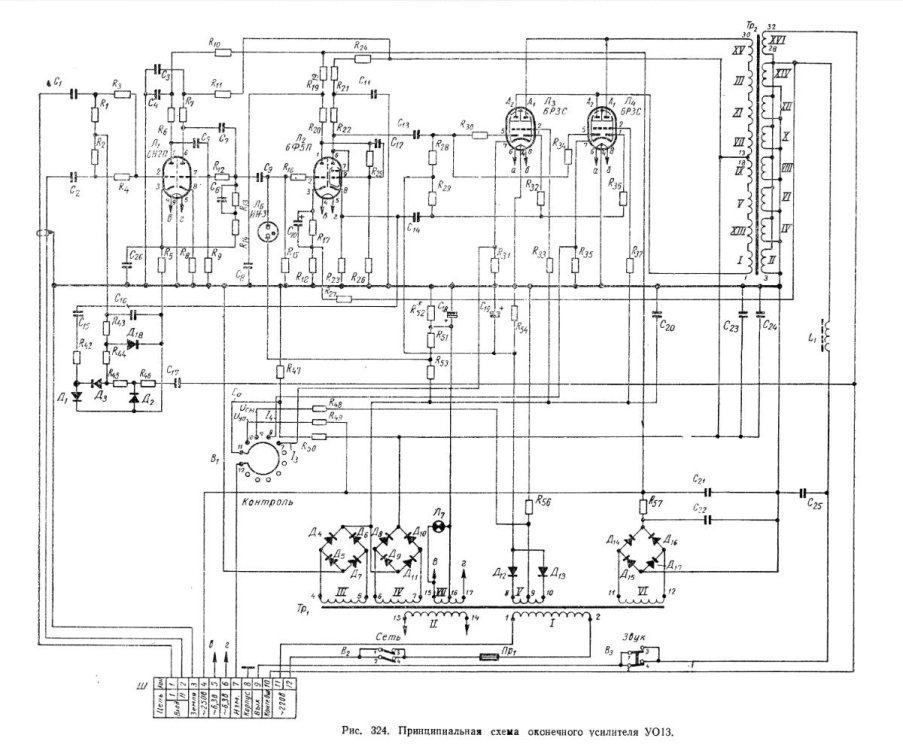

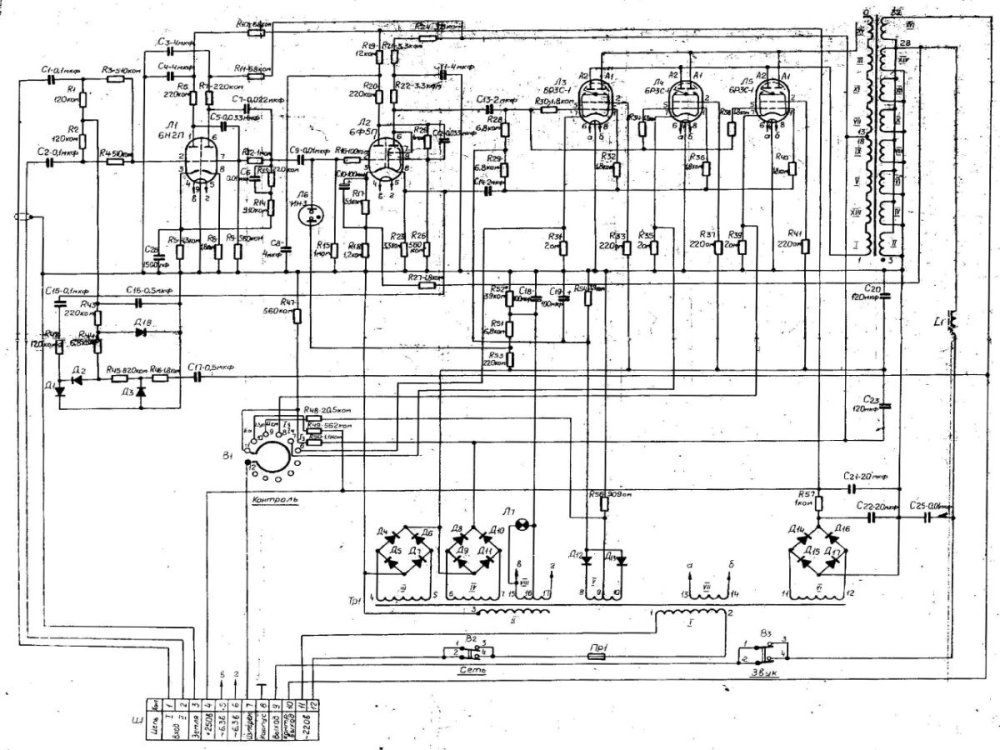

Давным давно, в старые времена... вобщем где то читал на форумах трансформатор выходной в УО11, 12, 13 взаимозаменяемый, усилители отличались лишь количеством паралельно включеных 6Р3С. Учитывая унификацию конвеерного пр-ва сомневаюсь что мотали первичку разным проводом.

580b2fded4096_13.jpg.a1d924a73bb80e075647c2f3b709f82e.thumb.jpg.48a0ed99e409fc0977805c2e87a9d86d.jpgsh_um_Y015.thumb.jpg.5542182f48a55e7545f6579f8a11deae.jpg


  • Like 1
Posted

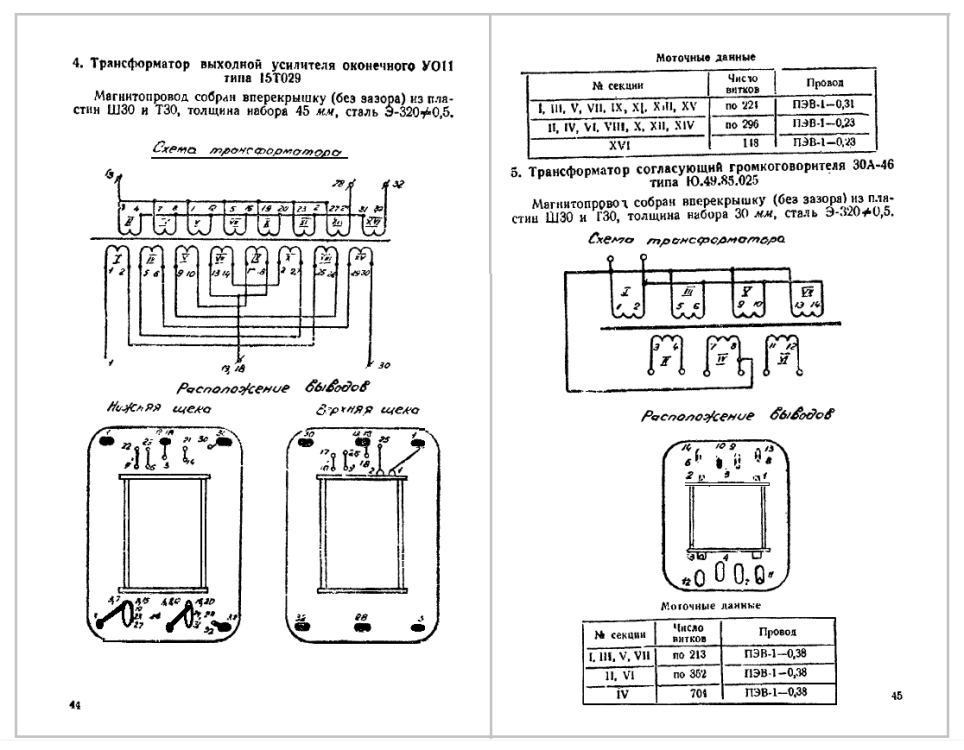

Железо вых тр-ров УО-11, УО-13 и УО-15 одинаковое Ш30х45, диаметр проводов обмоток у УО11 -  0,23 и 0,31 , у УО-13 и УО-15 - 0,35 и 0,35.   Выходное напряжение - линейное порядка  60В.


  • Like 3
  • 2 weeks later...
  • 11 months later...
Posted

Здравствуйте ! подскажите пожалуйста есть у кого данные  твз для SE на г811 ? (судя по схеме ra 3.5 )железо есть осм-0.25 . осм-0.4 ну и от тсш 170. тс180. 160 el96 32 как в бесперебойнике только старое  с какого то бп пластины 0.35-0.5 набор можно собрать 32х60.




  • 3 months later...
Posted

Нашёл один трансформатор ТВТ-40 Есть ли у кого его данные?

В добавок ещё интересуют ТСТ-118 и ТСТ-285.

Posted

Спасибо! Значит ТСТ-118, так же и как силовой от С1-65 можно применить с лампами.

  • 1 month later...
Posted

Верзейхен, геноссе,  зачем же искать по далям и весям, когда можно межэлектродные ёмкости измерить, динамическую посчитать .

Удачи!

Posted

Сорри, подумал, вдруг у Вас нет этих ламп, поэтому измерил.
Ёмкости УО-186 : входная - 7 пФ, проходная - 10-11 пФ, выходная - 7пФ.

Удачи

  • Like 1
Posted

     Вот, то, что надо. Были сомнения в точности измерений (микропроцессорный RCL-meter с компенсацией емкости кабелей к щупам), измерения по ТУ, с заземлением неиспользуемых электродов. Получалась большая проходная емкость, что и вызывало подозрения. Аналогично было и с C3m.

     Анатолий, учитывая Ваш опыт, можно спокойно сосредоточиться на расчетах. Иными словами, на сайте была реально оказана помощь, это безусловно плюс.

  • Like 1
  • 2 weeks later...
Posted

Нет ли у кого графика анодных характеристик УО-186 снятых вручную? Из справочников не предлагать.

Posted

Спасибо, этот тоже есть. Есть даже из первой публикации ж.Радиофронт №5-36 г. Беда в том, что нарисованы неряшливо, с асимметричным расположением соседних ветвей смещения (ошибка в расчете искажений), и хуже всего то, что при одном и том же смещении, разный анодный ток, причем разница большая.

То, что выпускались с разной рассеиваемой мощностью на аноде 12 и 15 Вт, это разные графики, тоже знаю.

УО-186 первая публикация.png

  • 1 month later...
Posted

Предлагаю очень простой и точный способ правильного выбора индуктивности выходного трансформатора - посмотрите эту таблицу и выберите нужную индуктивность первичной обмотки в зависимости от нужной нижней частоты. Если нужно другое сопротивление нагрузки - пересчитайте, зависимость линейная - для нагрузки в 10 кОм, например, увеличьте индуктивность в два раза.

Индуктивность Частота Импеданс.docx

Posted



Таблица в .doc переко(со...)шена. Переведите в .pdf, заодно и исправлять никто не полезет. Кстати, такую информацию использовали?

L1_Пермяк.doc

Posted

К моему посту это отношения не имеет.

Вы видимо не поняли суть поста, она очень проста - любая индуктивность имеет свой собственный объективный импеданс и это следует учитывать при расчете выходника. Только пересчета импеданса первички с нагрузки вторички через коэффициент трансформации НЕДОСТАТОЧНО, они должны СОВПАСТЬ для правильной работы транса. Почему о такой простой вещи никто не знает? Либо знает, но молчит?

Не знаю, что с таблицей, но с ПДФом ничего не получится, Акробат отказался работать с моей Виндой 7, сохранить таблицу в ПДФ не удается. Попробую еще раз в док.

Индуктивность Частота Импеданс.doc

formulas.xls
