Листая старые журналы...

[ВВФ58]

Можно ли усилитель по крайней схеме использовать в качестве гитарного комбика,и какие наши лампы использовать?

[Gegen]

Думаю, что можно. Насколько помнится в 1953-54г фирма "Фендер" выпустила свой "одноручечный чамп" - гитарный усилитель 6SJ7 - 6V6 с одной единственной ручкой громкости.

А в этом усилителе целых три входа с тремя РГ.  Вход 1 на сетку триода, думаю, для гитары, входы 2 и и 3 на управляющие сетки пентагрида, похоже - микрофонные.  Первую лампу можно применить 6И1П, вторую 6Ж8,  выходную лампу - 6П3С, но у неё нужно заменить  катодный резистор на номинал около 220 - 240 Ом.  Кенотрон  5Ц4С, обмотку накала - 5В. Можно кен 6Ц5С с накальной обмоткой 6В, но по выпр. току он будет близок к предельному.

Удачи!





[БПА]

27.11.2022 в 20:37, Gegen сказал:

Насколько помнится в 1953-54г фирма "Фендер" выпустила свой "одноручечный чамп" - гитарный усилитель 6SJ7 - 6V6 с одной единственной ручкой громкости.

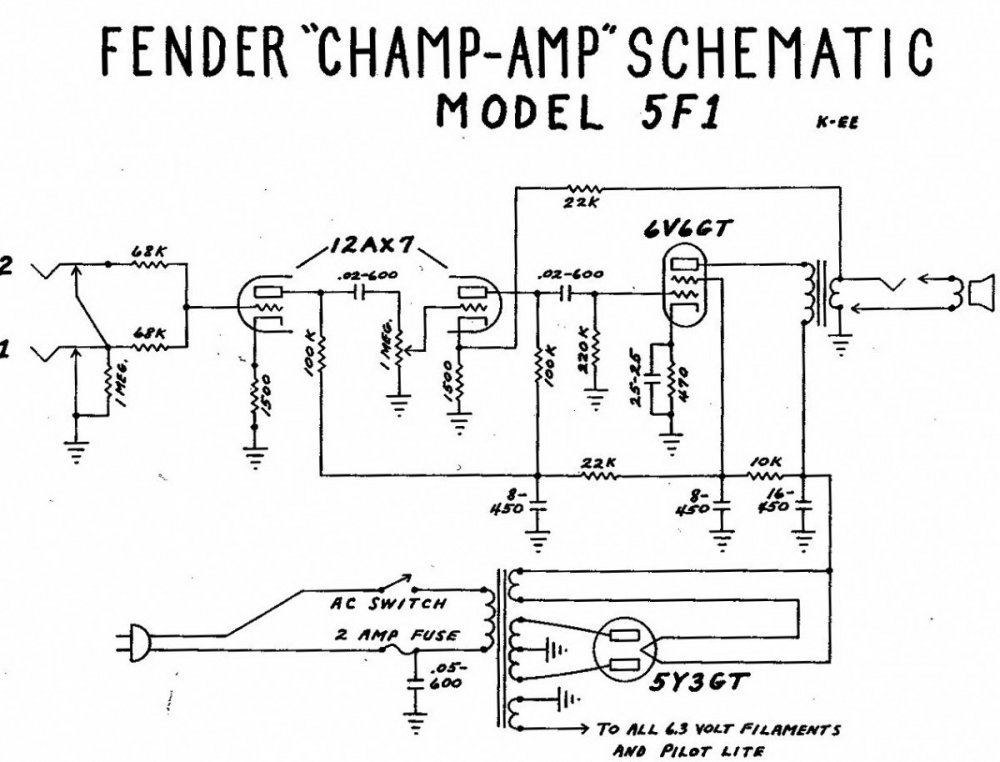

А был ещё "Champ 600" на 12AX7 и 6V6, тоже "одноручечный"

Champion 600 Schematic.pdf

[Gegen]

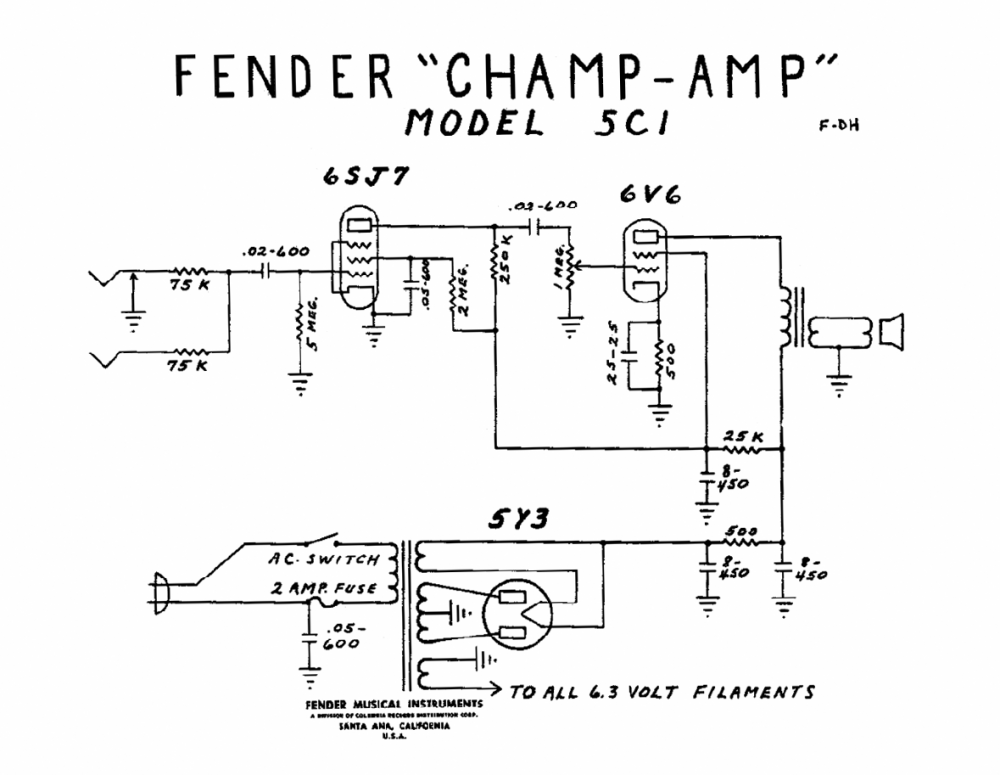

27.11.2022 в 22:37, Gegen сказал:

 помнится в 1953-54г фирма "Фендер" выпустила свой "одноручечный чамп" - гитарный усилитель 6SJ7 - 6V6 с одной единственной ручкой громкости.

оригинальная схема.

[Gegen]

Обращаю ваше внимание на то, что у некоторых чампов после кенотрона в цепи анодного питания есть только конденсатор относительно небольшой ёмкости, эти аппараты имеют повышенный уровень фона (Аттач),  и на мой взгляд нужен некоторый апгрейд в виде LC  или RC  фильтра.

[БПА]

Совершенно верно! При повторении Champ "600" (6н2п/6п6с) пришлось добавить LC звено .

[Gegen]

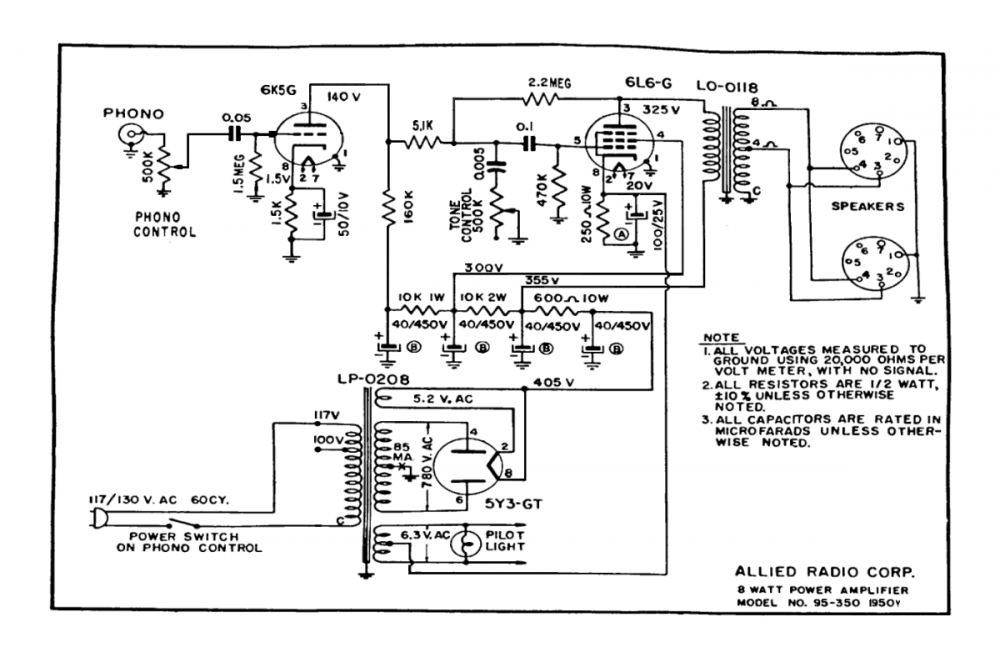

Американский усилитель 1950г, 8 Вт с параллельной ООС. Оконечная лампа 6П3С, драйвер  6Г7, её триод - аналог 6К5G; кен 5Ц4С .

Allied corp1.rar

[zolman]

19 часов назад, Gegen сказал:

Американский усилитель 1950г, 8 Вт с параллельной ООС. Оконечная лампа 6П3С, драйвер  6Г7, её триод - аналог 6К5G; кен 5Ц4С .

Allied corp1.rar 239 \u041a\u0431 · 21 скачивание

Какие ваши доказательства?

[Gegen]

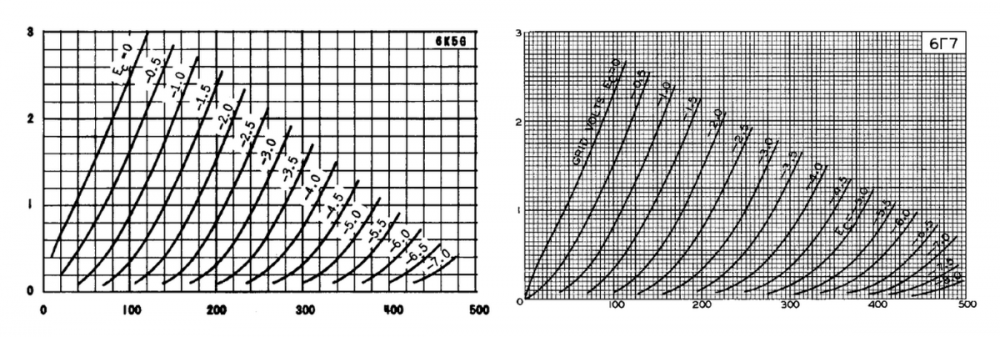

ВАХ 6K5G и 6Г7  практически идентичны.  Цоколёвки оч. близки, если у 6Г7  заземлить диоды(ножки 4, 5), то заменить на раз.

Удачи!

[Константин]

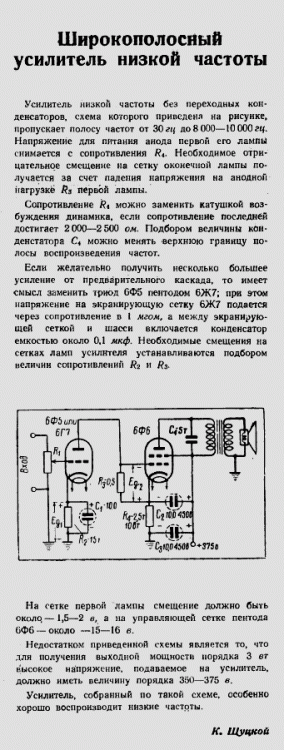

Очень напоминает схему Щуцкого из "Радио".    Радио №10/49г. С.48

[Александр]

Как по мне, сильно различаются схемотехникой...... мало чем похожи.......  Но каждый по своему интересен.



[KAA]

7 часов назад, Константин сказал:

Очень напоминает схему Щуцкого из "Радио"

Только тем, что в той и другой по две лампы и есть вход и выход. В остальном они настолько концептуально разные, насколько это вообще возможно в рамках ограничений двухлампового однотактника.

[Gegen]

Если участники форума хотят, я могу скопировать сообщение Константина со схемой из "Радио"  №10/49г. С.48 в ветку "Компактный ламповый усилитель для компьютера" и сделать разбор этой схемы.   Прошу пока отвечать сюда.

[ВВФ58]

Если не утруднит,я думаю многие будут благодарны.

[Pavel M]

4 часа назад, Gegen сказал:

Если участники форума хотят, я могу скопировать сообщение Константина со схемой из "Радио"  №10/49г. С.48 в ветку "Компактный ламповый усилитель для компьютера" и сделать разбор этой схемы.   Прошу пока отвечать сюда.

Да, интересно было бы сравнить ее со схемой L-W с одноэтажным питанием.

[Константин]

Присоединюсь к просьбе камрадов.

[Gegen]

разбор схемы в ветке https://sonus.es/topic/82-kompaktnyj-lampovyj-usilitel-dlja-kompjutera/?do=getNewComment

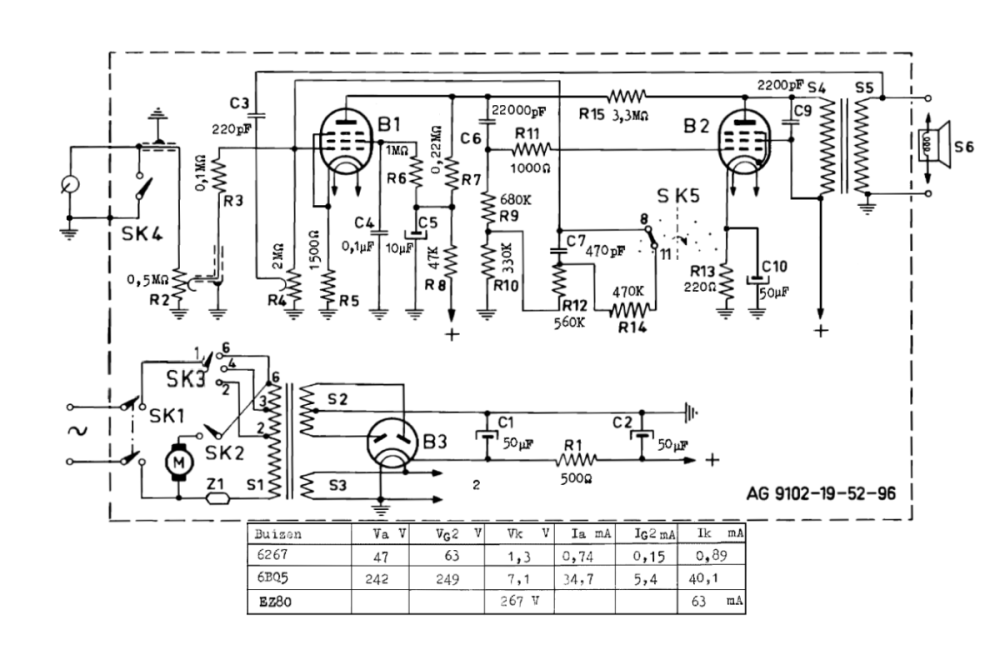

В аттаче схема и спецфикация проигрывателя винила Филипс AG9102. 1я лампа 6Ж32П, 2я - 6П14П, кен - 6Ц4П.

АG9102.rar

[Владимир]

причесал

PHILIPS AG9102.pdf

[Gegen]

В этом усилителе "Филипс AG9102" следует заменить развязывающий конденсатор С5 на 10мкФ и межкаскскадный С6 на 10-20нФ.

[ВВФ58]

7 часов назад, Gegen сказал:

В этом усилителе "Филипс AG9102" следует заменить развязывающий конденсатор С5 на 10мкФ и межкаскскадный С6 на 10-20нФ.

Отчего,почему?

[Gegen]

Оч просто. 1).  R8 C5 - фильтр-развязка, чтобы он нормально работал и сглаживал пульсации 100Гц, изначально ёмкость конденсатора С5=0,1мкФ мала, его Хс=16к.  2). Изначально ёмкость С6=1000пФ, на частоте 50Гц его реактивное сопротивление  Хс=3200к, великовато для межкаскадного конденсатора.

Удачи!

[Gegen]

Журнал "Радио" №4-1967г, статья Евсея Ароновича Зельдина "Триодные усилители класса В", в РР вых. каскаде 6Н6П.

unch_cl.B_Zelьdin.4-67.djvu

[ВВФ58]

Хоть кто нибудь научите:как открыть эти хитрые скрепки-скачал чёрт те сколько-открыть не могу.На старом портале много проще было.

[Александр]

Читалка дэжавюшек установлена? Всё качается и читается......

[ВВФ58]

Знать бы что это за читалка,и что это за дежавюшки
