Xpюн22 Posted March 16, 2022 Posted March 16, 2022 (edited) Почти как в Квод2, но чуток иначе... 🙂 Видимо, придётся самому макетировать... В предположении, что Худ с Баксандаллом "своё дело знали!".Ибо ОСы, тем паче с двумя-тремя петлями, есть дело, требующее тонкой и тщательной настройки... Edited March 16, 2022 by Xpюн22 Quote
Gegen Posted March 18, 2022 Posted March 18, 2022 Наши восточные соседи, визави. Аттач. Вид, схема, и полное описание в пдф. Pages from AX313.pdf 1 Quote

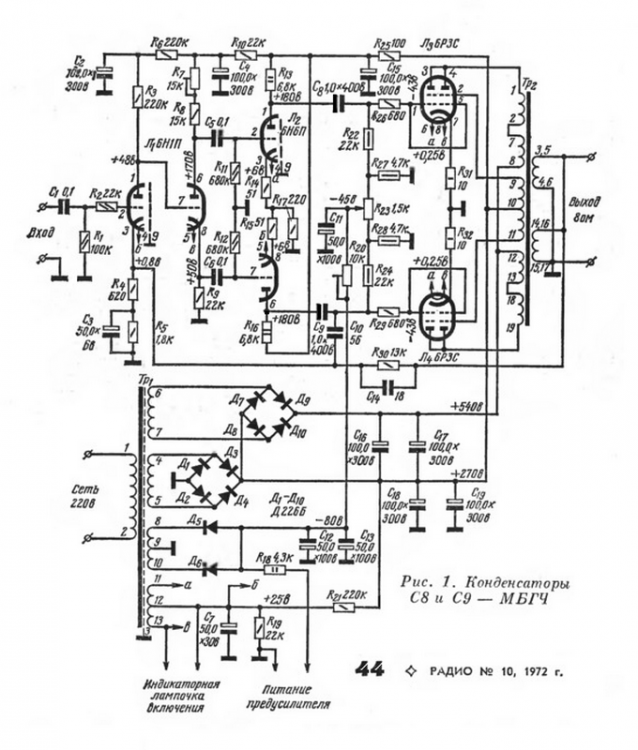

Gegen Posted April 1, 2022 Posted April 1, 2022 В 1972г в ж-ле "Радио"-10 опубликована статья, Рижская фабрика музинструментов подготовила к выпуску эстрадный усилительный комплект. В этой статье приведена схема 80W оконечника, описание, спецификация и намоточные данные выходного и силового трансформаторов. Аттач. УНЧ.Рижск.1972г.rar Quote
POL Posted April 11, 2022 Posted April 11, 2022 Ну зачем обращаться в каменный век.Давайте заглянем в не далёкое прошлое. Например "Радио №7 2014г.Старья А.Рогожина "Двухканальная стереофония-приближение к идеалу".После реализации этого проекта двухканальная стереофония удалилась в ХХ век.И не важно какие АС и какие УНЧ не применялись в двухканальной стереофонии,они не позволяли достичь того качества и того эффекта,что система Рогожина.У кого из сообщества возникнут вопросы,задавайте,отвечу. Quote
Drakon Posted April 11, 2022 Posted April 11, 2022 Так может сдесь выложить статью и свот мысли? Конечно интересно! Quote
POL Posted April 11, 2022 Posted April 11, 2022 https://yandex.ru/search/?text="Радио+№7+2014г&clid=2270457&banerid=6101004753%3A2239126864222807121%3A626afb97d6569e001df9ae1f&win=539&lr=20676 https://infasoft.ru/library/zhurnali/3742-radio-7-iyul-2014.html https://www.ddrservice.info/Journals/Radio/2014/rad2014_07.pdf.html Quote
Gegen Posted April 11, 2022 Posted April 11, 2022 "Эдиссоны-Артамоновы" 21го века. В-) Делалось нами такое ещё ещё в 70х годах, переболели детскими болезнями как коклюшем и ветрянкой. Году в 75м-76м брошюра вышла МРБ , название не помню. Наверняка найдётся на либ.ру, если поискать за эти годы. Quote

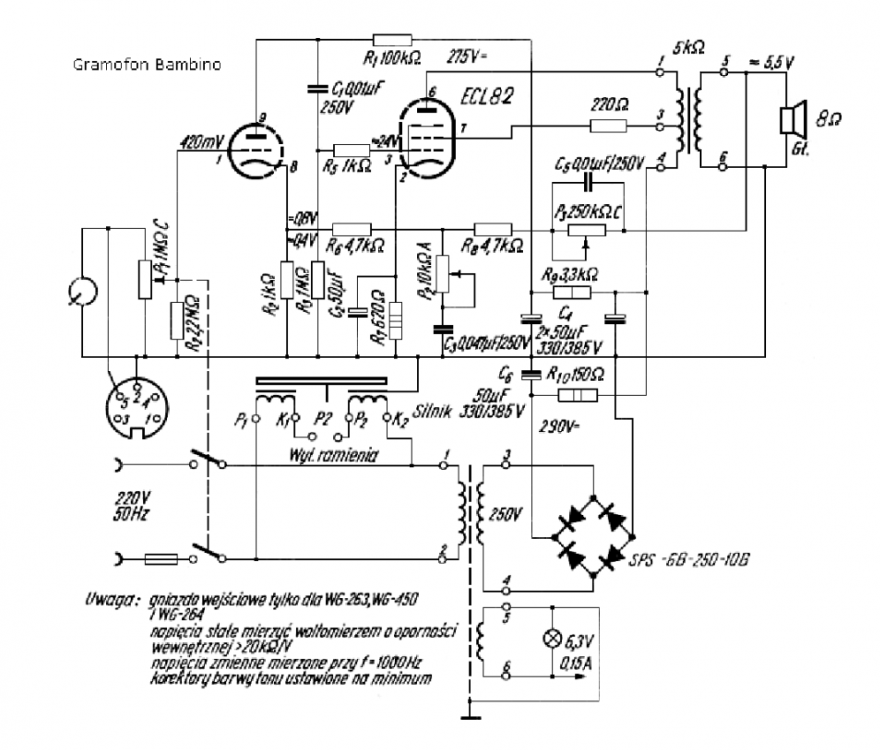

Gegen Posted April 22, 2022 Posted April 22, 2022 Польский проигрыватель "Бамбино" , регуляторы тембра в цепи ООС. 1 Quote
Xpюн22 Posted May 3, 2022 Posted May 3, 2022 (edited) 14.03.2022 в 10:28, Gegen сказал: .... Наскоро смакетил. Использовались хорошие старинные 6п3с и 6ж8. И "легедарный" выходной трансформатор от "знаменитой зарубежной фирмы", под 6L6. Резюме. То ли дедушка за 40 лет подзабыл, что да как было на самом деле, то ли редактор творчески поработал... Чувствительность на полную мощность при приемлемой, довольно мелкой, общей ОС, составляет не 0,5в, а 5,0 в :). Что неудивительно, т.к. прототипный "Усилитель Баксандалла" (публикация 1948 года в WW) имел чувствительность 4,0в. Местная ОС в выходном каскаде работает на прибл. 2 дБ в верхнем по схеме плече и совсем не работает в нижнем (т.к. 2й каскад на 6ж8 - с очень низким выходным сопротивлением...) Плюс, как обычно - пентодный усилитель с ОС требует некоторых очевидных и неочевидных мер по "успокоению" контрольных меандров, но это их, таких усилителей, общее свойство, зависящее от качества выходного трансформатора в значительной мере. В итоге - может работать хорошо, но особых преимуществ перед, скажем, банальным КИНАПом на г807 и 6н8с - на первый взгляд не выявлено... Edited May 3, 2022 by Xpюн22 1 Quote

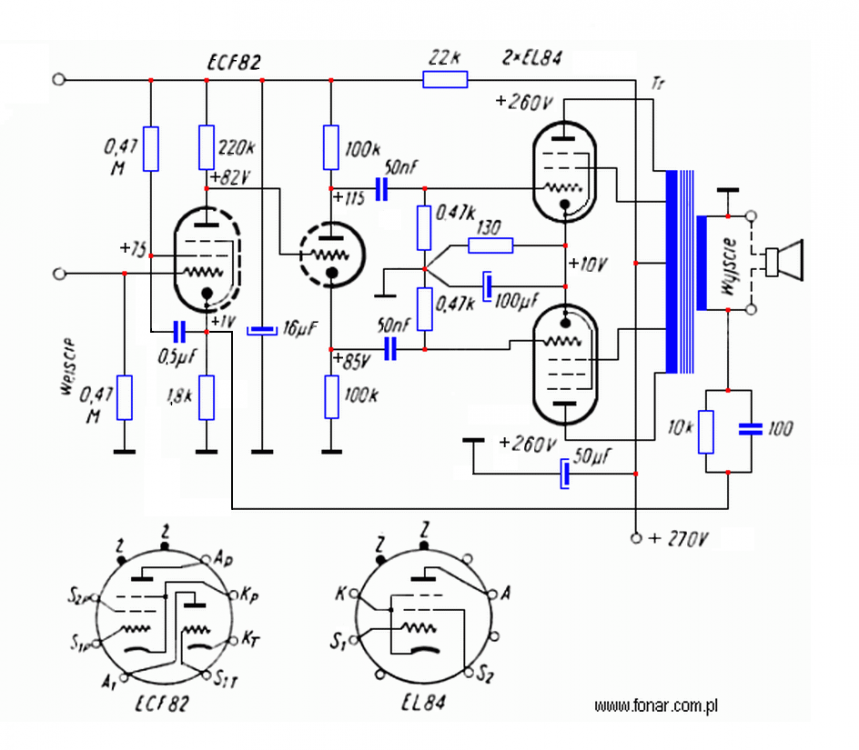

Gegen Posted May 13, 2022 Posted May 13, 2022 Схема польского оконечника; первая лампа 6Ф1П, выходные 6П14П. Выходные трансформаторы можно применить от "Ригонды-102", "Урал-114". 1 Quote
VSS Posted May 13, 2022 Posted May 13, 2022 Возможно опечатка, резисторы утечки в сетках ЕЛ84 должны быть 470к а не 0,47к. Quote
Gegen Posted May 13, 2022 Posted May 13, 2022 Да, опечатка, cорри, недоглядел, должны быть как гридлик в упр. сетке ECF82 0,47meg - 470k Quote

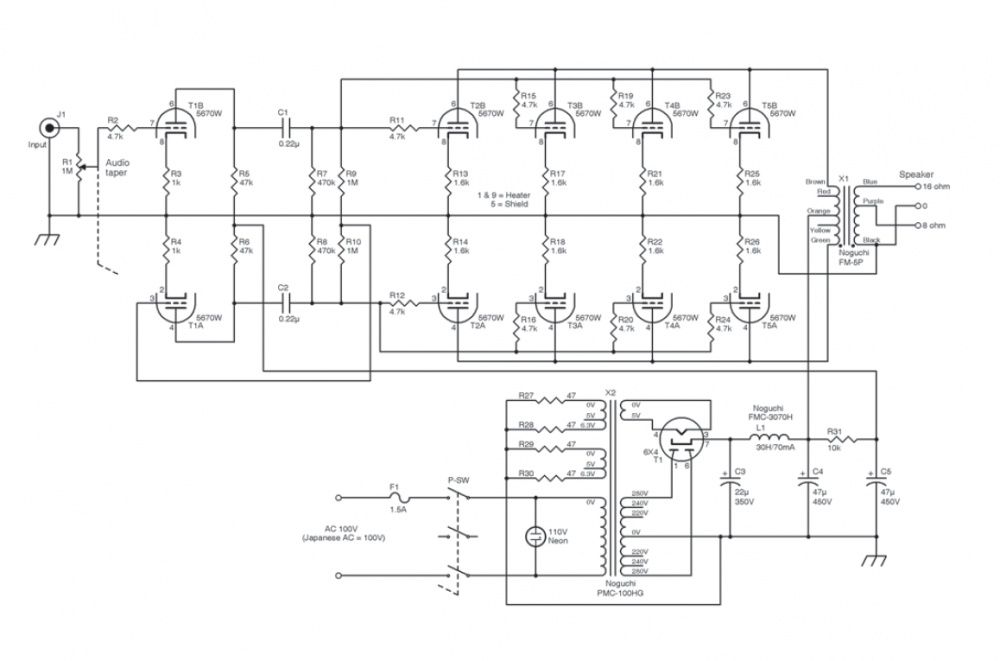

Phlanger Posted May 13, 2022 Posted May 13, 2022 4 часа назад, Gegen сказал: Схема польского оконечника На ту же тему от аудюванота: Единственно что - не помню, я этим 6Ф1П накал выпрямлял или нет. В какой-то момент в чём-то подобном у двух десятков 6Ф1П накал адово пролазил на катод, там было только выпрямлять, то есть к этому надо быть готовым. 1 Quote

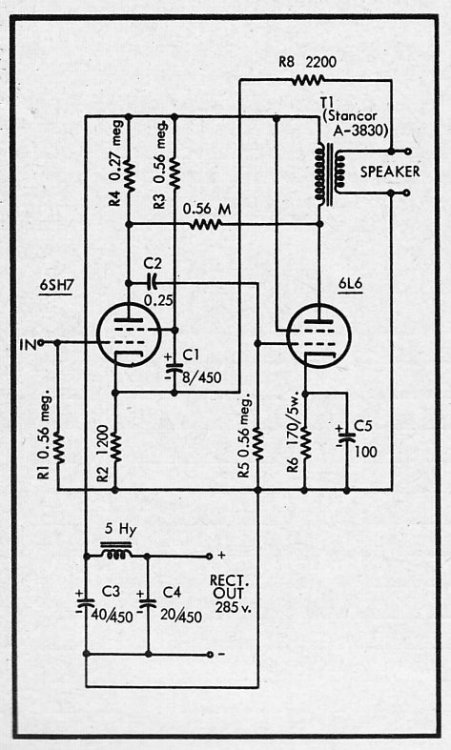

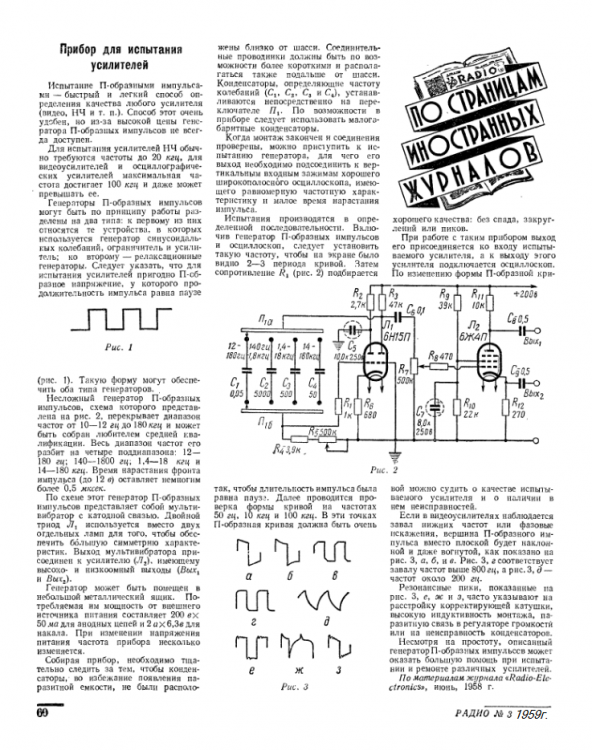

Gegen Posted May 24, 2022 Posted May 24, 2022 Аттач, информация к размышлению. В-) Блок питания повторять не нужно, и даже вредно для здоровья и жизни. Лучше сделать новый БП, трансформаторный, с двухполупериодным выпрямителем. 2 Quote
Gegen Posted June 8, 2022 Posted June 8, 2022 40е годы, аттач. Лампы 6Ж3-6П3С, Рвых - 5W, вых тр-р Ra - 3,5k. У кого будут вопросы - почта gеgеn48(dog)mаiI.гu ; форум, бывают проблемы с провайдером. Quote
volli Posted June 8, 2022 Posted June 8, 2022 (edited) Есть ли смысл в этой схеме применить 6П7С или Г807? Edited June 8, 2022 by volli Quote
Gegen Posted June 8, 2022 Posted June 8, 2022 Лампы 6П3С, 6П7С, Г-807 имеют одинаковые электродными система с разной цоколёвкой и разным выводом анода. При одинаковых параметрах и ВАХ, у 7С и 807 производили с немного большим вакуумом, что с течением многих лет практически уже несущественно. Если у Вас есть 7С и 807 - примените. Quote
volli Posted June 8, 2022 Posted June 8, 2022 Спасибо! Есть "Ленд-лизовские" 807 и 1625, они вроде бы тоже "родственники". Quote
Xpюн22 Posted June 9, 2022 Posted June 9, 2022 Ну да, 1в1 кроме напряжения накала и ещё более редкого цоколя у 1625...Наши г1625 тоже существуют, по кр.мере теоретически. Quote
Gegen Posted June 9, 2022 Posted June 9, 2022 Привет, Никита! Практически, мне из аэропорта приносили десятка полтора, панелек не было, отдал их радиолюбителям-коротковолновикам, пусть у них голова болит.... В-) Сорри за картинку, аэропорт Сургута... 1 Quote
