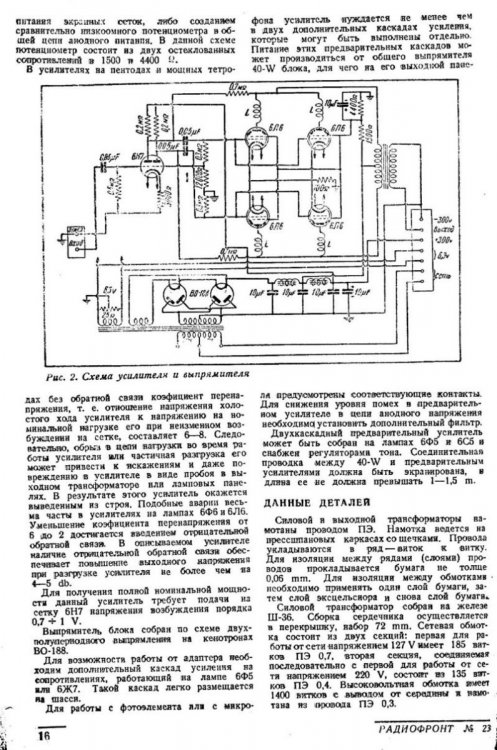

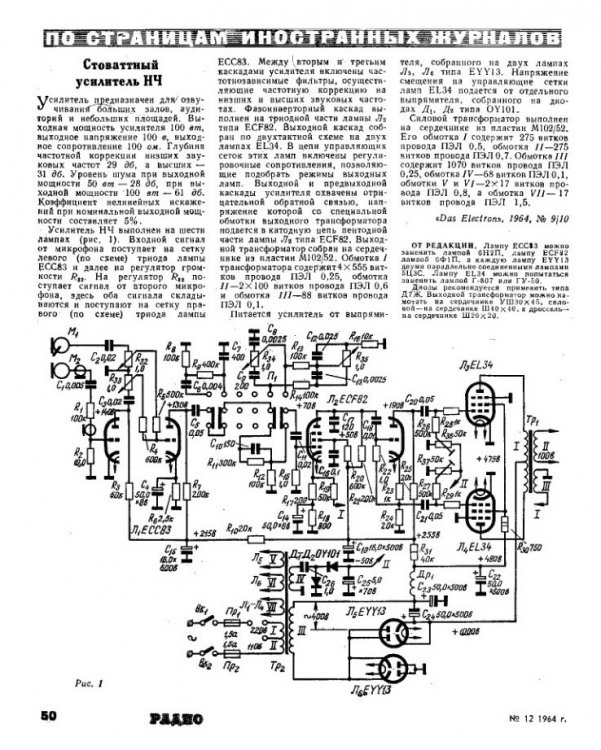

Phlanger Posted June 9, 2022 Posted June 9, 2022 08.06.2022 в 20:10, volli сказал: Есть ли смысл в этой схеме применить 6П7С или Г807? Если анодное задрать Вольт до пятисот, то таки да. Или наоборот, если есть 6П7С или Г807 - можно задрать анодное побольше. Но экранные сетки (и раскачку) тогда надо питать не так, как нарисовано, а отдельно. Лучше через стабилизатор (на полевике, щас это просто). Вот была года четыре назад железка с похожими идеями... Выдала чуть ли не семь Ватт на канал, я ажъ удивился. 1 Quote

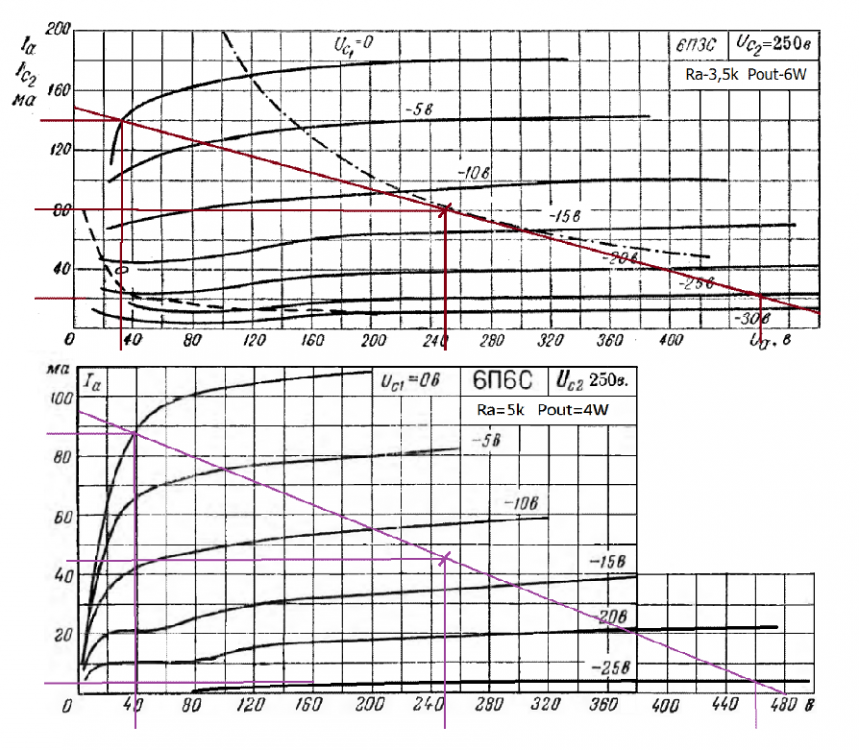

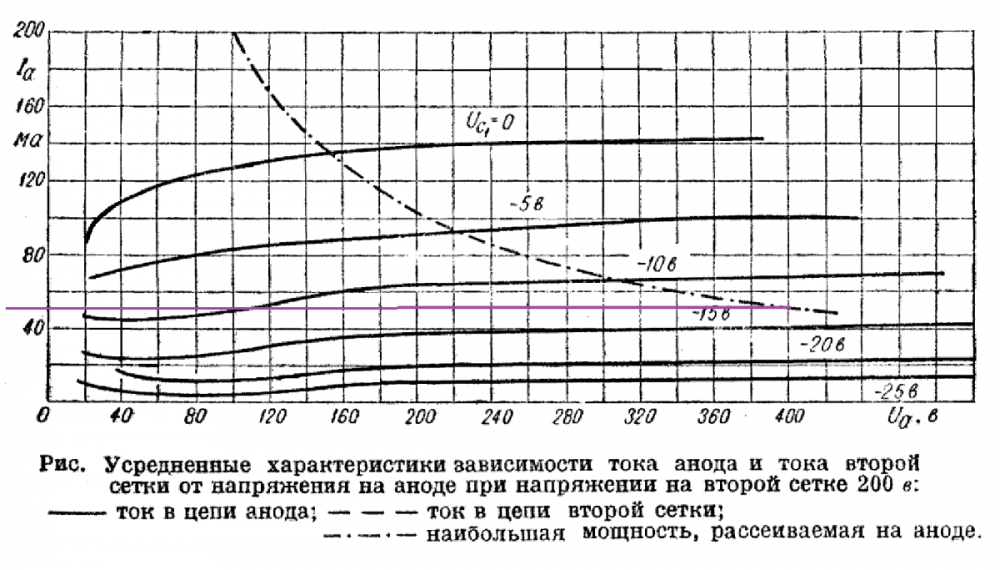

Gegen Posted June 10, 2022 Posted June 10, 2022 500В - многовато, для SE кл.А, можно Ua=350-380V Ug2=200V, Ug1=12-12,5V , а можно и классику, это предпочтительнее. Аттач. Quote

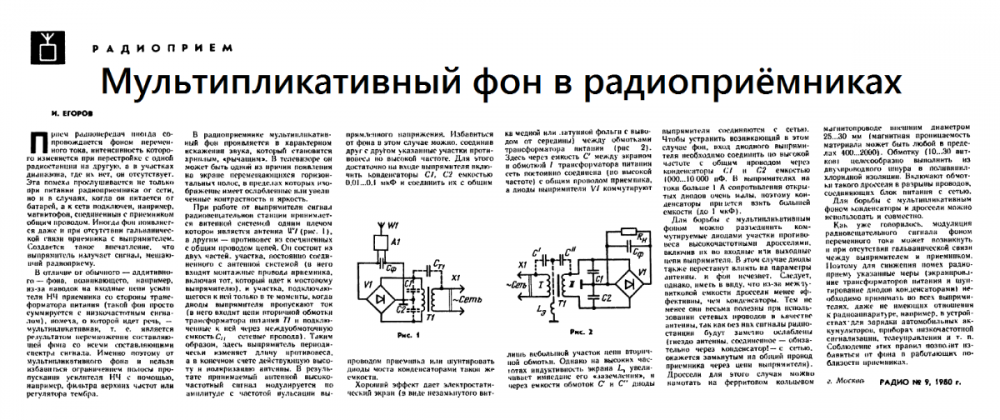

Gegen Posted July 3, 2022 Posted July 3, 2022 Денисов В. Устранение фона в приемниках при питании от сети. - Радио, 1997,№ 8,с.37. http://www.radiocxema.h1n.ru/мультипликативные-помехи-через-пита/ 1 Quote
alss Posted July 3, 2022 Posted July 3, 2022 Точнее, 1980 год, №9 - просто в разделе Ретро воспроизвели через 17 лет очень полезную вещь - знания вымываются, надо периодически восстанавливать. Quote
Gegen Posted July 11, 2022 Posted July 11, 2022 Вспомним....начало 70х, г. Свердловск, вокально-инструментальные ВИА - везде, в каждом домоуправлении, школе, ПТУ, техникуме, на каждом факультете в институтах по 2-3, и в НИИ - тоже... Гитары - "Тоника", "Тоника-бас", "ленинградка-ритм" полуакустка, клавишные "Юность", ударные установки - рижские, "Трова"ГДР, эстрадные комбики "Электрон-10" были о всех магазинах -"ГУМ", "ЦУМ", "Музтовары" "Радиотовары", "Культтовары".... В каждом ДК было 2-3 ансамбля.... Схема самого распространённого "Электрон-10", умельцы из УЛ переключали выходные каскады в пентод, для бас делались бас-колонки...Жили скромно, но - весело. Аттач. Quote
x22 Posted July 16, 2022 Posted July 16, 2022 Вызывает интерес схема включения первой лампы: смещение за счет сеточных токов на сопротивлении в 10МОм. Для уменьшения фона, катод лампы заземлен. Quote
x22 Posted July 16, 2022 Posted July 16, 2022 А вот такой простой бестрансформаторный усилитель из "Радио" 1959 года. Может быть это, - начало новой темы?! А может и нет ... Quote
Phlanger Posted July 16, 2022 Posted July 16, 2022 5 часов назад, x22 сказал: Для уменьшения фона, катод лампы заземлен. Смещение за счёт сеточных токов на резисторе утечки конского номинала - совершенно штатная штука, чуть ли не в шитодате не то на 6Ж32П, не то на 6С62Н, не то и у той, и у другой сразу. Аффторы подобных конструкций просто экономили каждый диодик и у них не было емкостей на 4700 мкФ 16 Вольт. Или они не лезли в корпус... 5 часов назад, x22 сказал: вот такой простой бестрансформаторный усилитель из "Радио" 1959 года. Это не из Радио, это из Филипса для бедных. Конца 50-х. Они ещё и питание норовили туда влепить бестрансформаторное. Quote
KAA Posted July 16, 2022 Posted July 16, 2022 3 минуты назад, Phlanger сказал: Смещение за счёт сеточных токов на резисторе утечки конского номинала - совершенно штатная штука, чуть ли не в шитодате не то на 6Ж32П, не то на 6С62Н, не то и у той, и у другой сразу. Для обеих. Разница в номинале на порядок: для ЕF86 - 10 МОм, для 6С62Н - 1. Quote
S.Laptev Posted July 16, 2022 Posted July 16, 2022 13.05.2022 в 14:31, Phlanger сказал: На ту же тему от аудюванота: Это схема не от аудиванота. 13.05.2022 в 15:44, KAA сказал: И ещё на ту же. Динако марк 4, годный усилитель, если не КИТ, а фабричной сборки. 6 часов назад, x22 сказал: Вызывает интерес схема включения первой лампы: смещение за счет сеточных токов на сопротивлении в 10МОм. Для уменьшения фона, катод лампы заземлен. Смысл так делать во втором каскаде, в первом только лишние детали зря переводить - разделительный конденсатор и резистор гридлика. И цепь ОООС некуда будет заводить. Quote
x22 Posted July 16, 2022 Posted July 16, 2022 3 hours ago, S.Laptev said: Тупиковая ветвь в аудио ОТЛ, производителей осталось в мире 3-4... 7 Hz - 100 000 Hz диапазон. Одного специалиста я знаю в Евразии, и во всем остальном мире значит осталось двое. Какой перспективный рынок!!! Quote
KAA Posted July 16, 2022 Posted July 16, 2022 32 минуты назад, S.Laptev сказал: И цепь ОООС некуда будет заводить. А анод с этой целью Вам чем не нравится? Quote
Xpюн22 Posted July 16, 2022 Posted July 16, 2022 Ничего подобного. БОКЕмон выложил таки Бока. При желании можно найти некоторые отличия от "усилителя с местной параллельной ОС" из бабушкиной радивы... В усилителе JLH-1951 применяется, кроме общей ОС, также местная между анодами. А уж JLH то наверняка знал, как надо! 🙂 Quote
x22 Posted July 16, 2022 Posted July 16, 2022 22 minutes ago, S.Laptev said: Есть ведь тут тема про ОТЛ, коллега Агатс открывал, выложил ролик там, на потустороннем - я как будто на выборы в советское время вернулся, железный лязг колокольчика Р10, сильные искажения, динамики ноль. Важен же итог, выход, ради чего всё, что получилось в итоге, ужас! А-а-а...Извините, не знал-с. Я здесь недавно и упустил из виду наличие данной темы в другой ветке. Привлекла дешевизна и простота решения: никаких тебе 6с33с 32 штуки, поди их найди.Да и панельки недешевые. А тут, - собрал, оценил и сделал выводы ... Да. Промашка вышла. Quote
KAA Posted July 16, 2022 Posted July 16, 2022 1 час назад, S.Laptev сказал: с огромным током по накалу, со сложной расскачкой и т.д. У маленького и копеечного ныне (а ведь когда-то 30 баксов за штуку стоили...) нувистора 6П37Н, которому в варианте с проволочными выводами панельки вообще не нужны, в триоде внутреннее сопротивление 300 Ом при мю 7, токе накала 1,1 ампера и максимальной мощности на аноде 15 ватт. Про ГМ-5Б, у которой при тех же мю и Ri и токе накала 2,65 ампера на аноде максимум аж 300 ватт я как бы и помалкиваю - это другие деньги. Quote
Xpюн22 Posted July 16, 2022 Posted July 16, 2022 16.07.2022 в 18:49, S.Laptev сказал: Никита Сергеевич, а не Олег ли Чернышёв придумал, вроде бы в последние годы говорили? . Насколько я помню, О. Чернышёв усилитель с параллельной ООС назвал Покемон, разве нет? Quote
alss Posted July 16, 2022 Posted July 16, 2022 Если без приколов, то нет, не Олег Чернышев, это описано, например, в главе о каскадах с местной обратной связью у Войшвилло 1963-его года (7.5.2), значит, изобретено раньше (на десяток лет как минимум). ЮАМ по этому поводу вспоминал о какой-то книге по видеоусилителям 1951-ого вроде бы 1 Quote
Xpюн22 Posted July 16, 2022 Posted July 16, 2022 (edited) Ещё более например это описано в книжке А.Н.Шиповского 1952 г. как одно из наиболее типовых решений для "кухонных радив"... Хотя попадается и в приёмниках топового и предтопового уровня, с вполне себе магическим и даже где то "чуруюшшем" (С) звучанием... Edited July 16, 2022 by Xpюн22 Quote

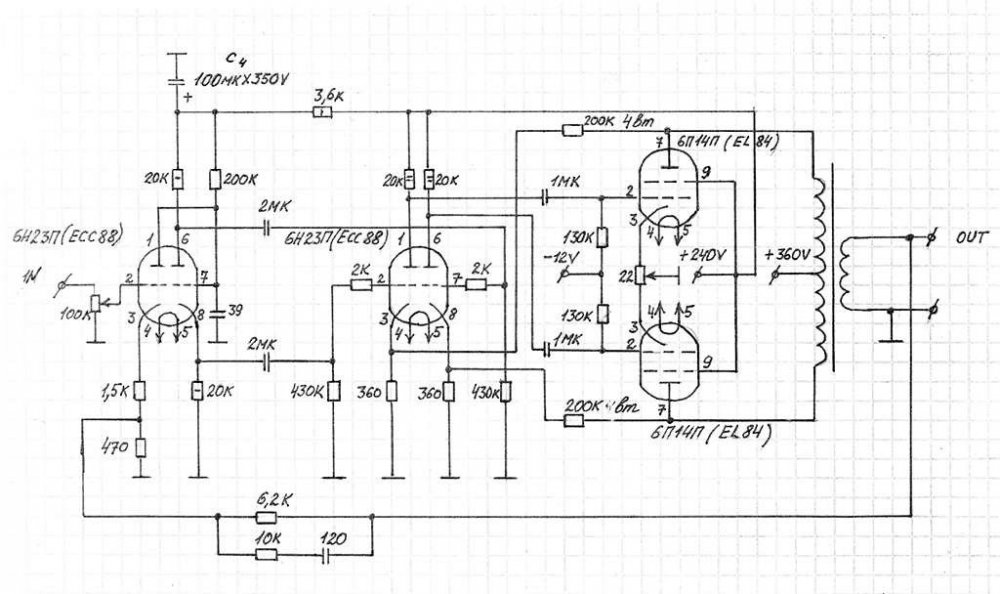

Phlanger Posted July 16, 2022 Posted July 16, 2022 7 часов назад, S.Laptev сказал: Это схема не от аудиванота. Да и хрен с ним. Штуки три я таких сделал, работают, ожидаемые характеристики обеспечивают, потерпевшие Щщястлевы. 6 часов назад, x22 сказал: Привлекла дешевизна и простота решения: никаких тебе 6с33с Опять этих глупостей... там же, в теме про бестрансформатырный выхлоп, я кажеца и выкладывал. Со схемой и всеми делами. Там 6Н6П на выходе штук десять, всех делов-то... А перед ними вообще 6Ф1П. 4 часа назад, S.Laptev сказал: а не Олег ли Чернышёв придумал Олег Чернышёв, насколько я понимаю, независимо пришёл к идее параллельной ООС в выходном каскаде. И вот это я уже тоже раза два выкладывал 1 час назад, alss сказал: значит, изобретено раньше (на десяток лет как минимум). Ну да. 1 час назад, Xpюн22 сказал: Хотя попадается и в приёмниках топового и предтопового уровня, с вполне себе магическим и даже где то "чуруюшшем" (С) звучанием... Вот тут не совсем оно, но всё равно забавно. Это усилитель от АКМ-1. 1 Quote
Xpюн22 Posted July 16, 2022 Posted July 16, 2022 В этом усилителе сделано более правильно. Хотя в целом усилитель не самый шедевральный... Quote
KAA Posted August 8, 2022 Posted August 8, 2022 Смещение током утечки сетки в микрофонном усилителе с полной зависимостью Ку от параметров конкретной лампы - ещё ладно. Включение резисторов утечки сетки во втором каскаде - ?.. Диодам Д7Ж там делать нечего, они в выпрямителе на 50 вольт абсолютно избыточны. Включение экранных сеток выходного каскада опять же странное, как и в усилителе на EL84 несколькими постами выше. Если уж городить эту квазипсевдоультралинейку, то хоть бы резисторы в цепях экранных сеток разделили - лампы-то мощные, токи сеток приличные. А если нет, то конденсатора после R30 явно не хватает... Quote
Phlanger Posted August 8, 2022 Posted August 8, 2022 Да там коэффициент усиления плюс\минус в два раза по барабану, дальше же стоит регулятор. И во втором каскаде это не сказать, чтоб утечки. Это такой сумматыр. В моём любимом EA-057, у которого на выходе то же самое, тоже есть зогадачьнай резистор. Сопротивлением даже побольше. Ничего, всё шикарно работало и в оригиналах, и в пародиях. А вот "применение лампы 6Ф1П" - это полезно. А то они вываливаются отовсюду вёдрами, хоть рогатку делай... Но с питанием они переборщили, конешно. Quote
Phlanger Posted August 8, 2022 Posted August 8, 2022 И вот тута даже фигурировали два выходных и один силовой трансформаторы от такового. На заднем плане довольно плохо видны колоночные кинаповские, в целях прицепляния к "сто-Вольтовым" выходным трансформаторам из усилителя для объявлять воздушную тревогу общегражданской бытовой нагрузки. 1 Quote
