Листая старые журналы...


U.L.F.

Рекомендованные сообщения

Когда-то создавал подобную тему на старом форуме и насколько помню она была довольно популярна. Есть предложение и здесь делиться старыми схемами , самодельщицкими хитростями, справочными данными, сканами вырезок из журналов и из книжек времён расцвета ламповой аудио эпохи.

Ссылка на комментарий
Поделиться на других сайтах

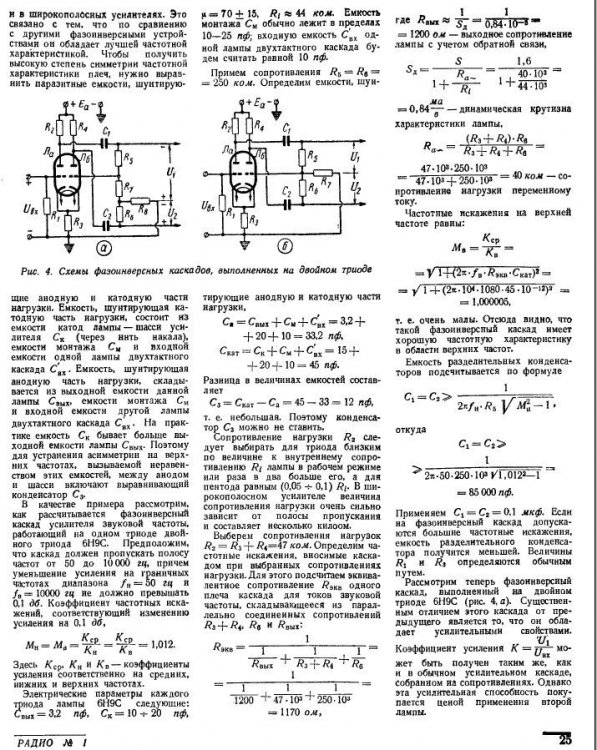

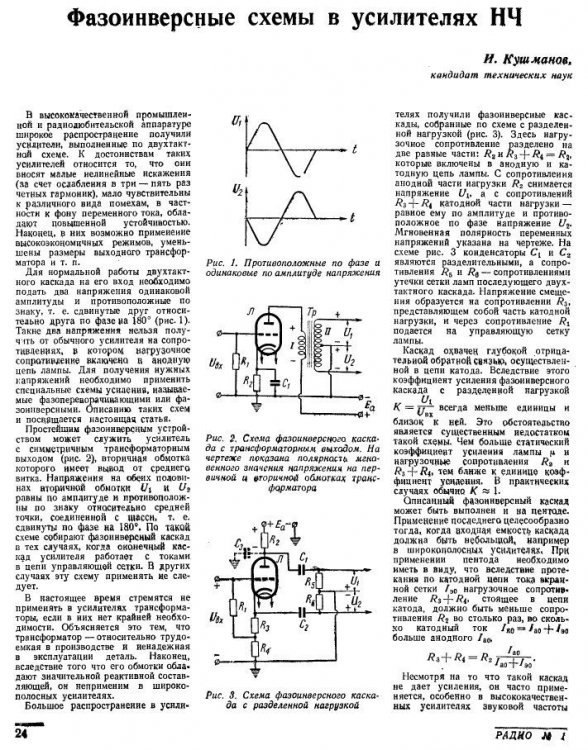

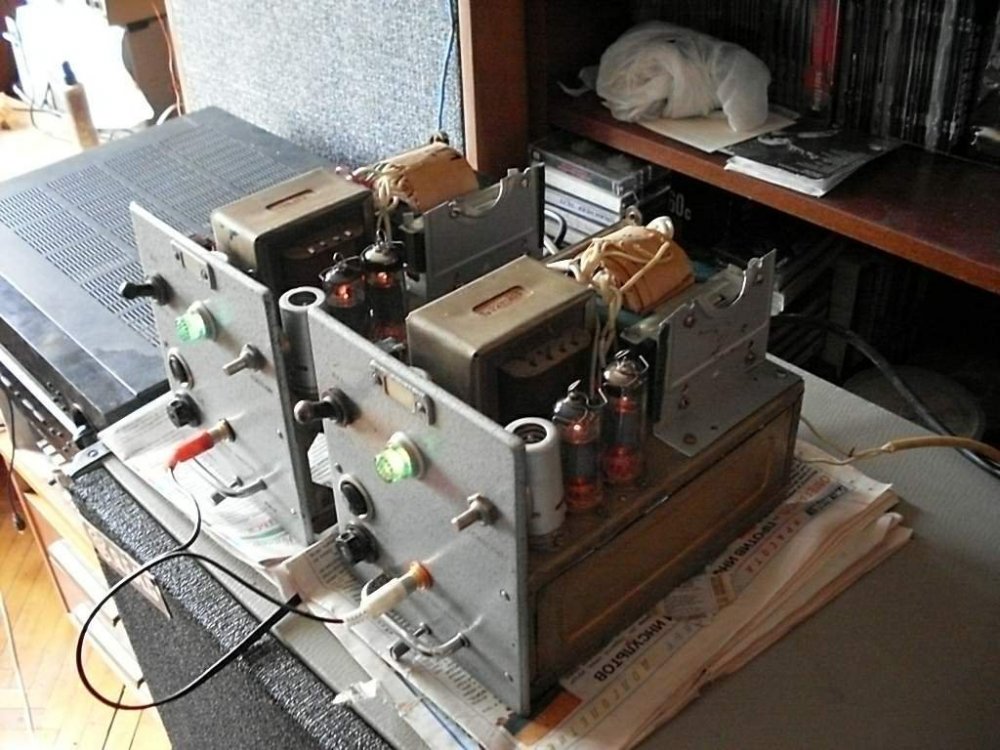

Это Радио, 1959, №9, с. 59. Применял с успехом. Разработки Олега Чернышева по тому же принципу.

Истории ради более ранняя публикация в мировой прессе - AudioMagazine, January 1953, vol. 37, No. 1, p. 21 начало. Правда, на схеме (Fig. 1) "мелкая" ошибка, устраняющая все обратные связи, а там еще и "покемон" в катод входной лампы.
К сожалению есть только распечатка не помню откуда...

Изменено пользователем alss
Ссылка на комментарий
Поделиться на других сайтах

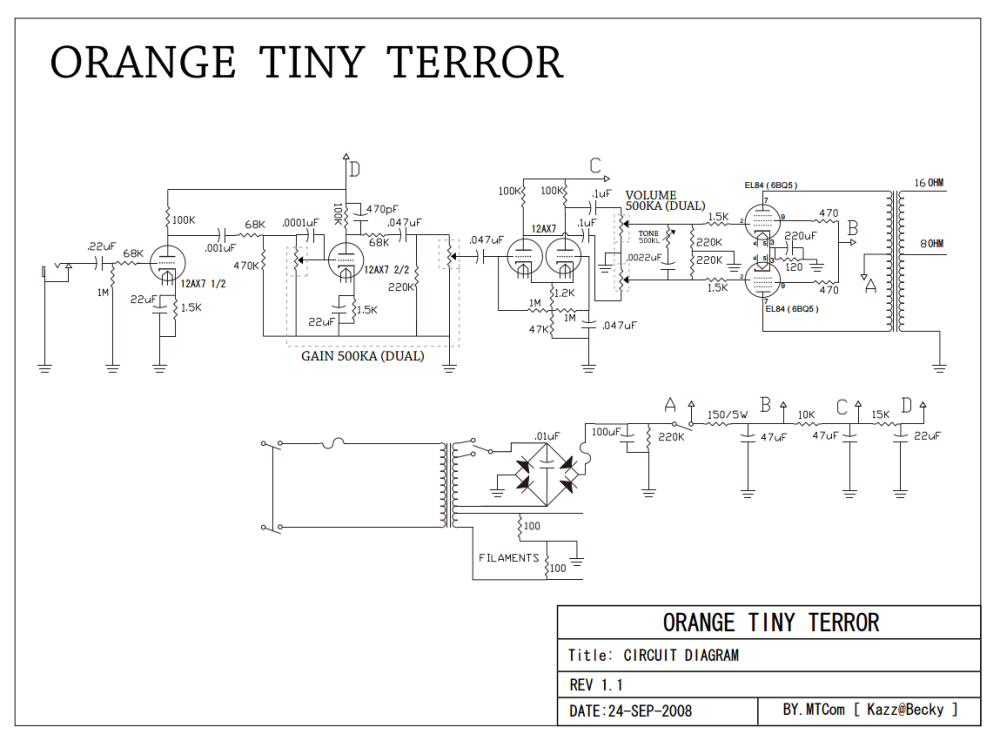

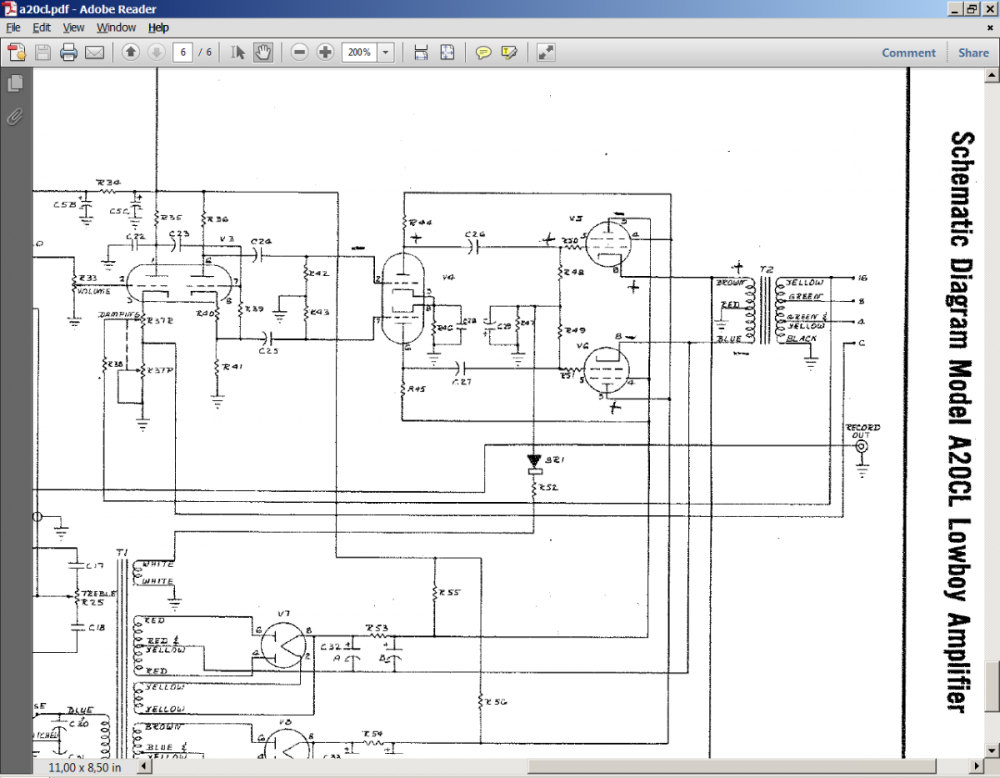

Первая лампа - аналог 6Ф1П, выходные лампы близки по ВАХ и параметрам нашим  6П1П и 6П6С, выходной трансформатор подойдёт  ТВЗ-1-6 для Rn- 8 Ом, или от радиолы "Беларусь-103  для Rn- 16 Ом.


Ссылка на комментарий
Поделиться на других сайтах

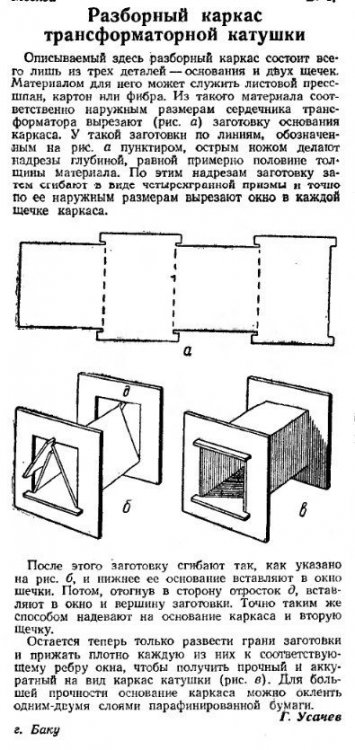

Радио 12/1950

Главное при намотке на такой каркас, не забыть сделать деревянную или пенопластовую оправку внутрь такой катушки. Иначе при намотке её может сжать проводом и сердечник внутрь не влезет.




Ссылка на комментарий
Поделиться на других сайтах

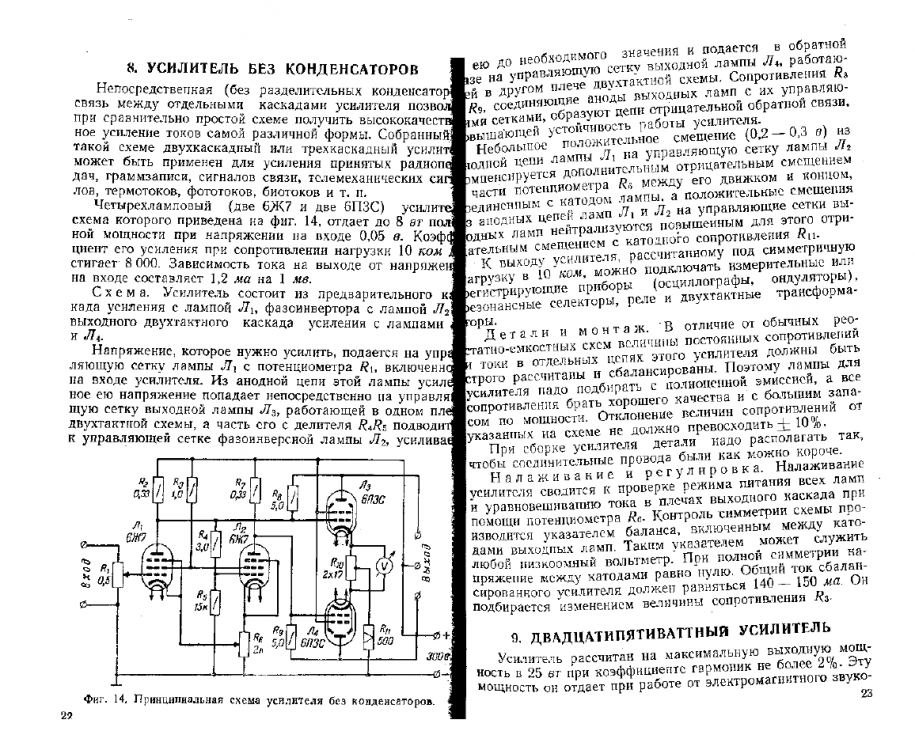

Из книги "Радиолюбительские усилители низкой частоты", составленной Тарасовым в 1957г. Серия Массовая радиобиблиотека 101.  Кто задумает повторить сей раритет, пишите в ЛС, подумаем вместе над конструкцией и вых трансформатором.


Ссылка на комментарий
Поделиться на других сайтах

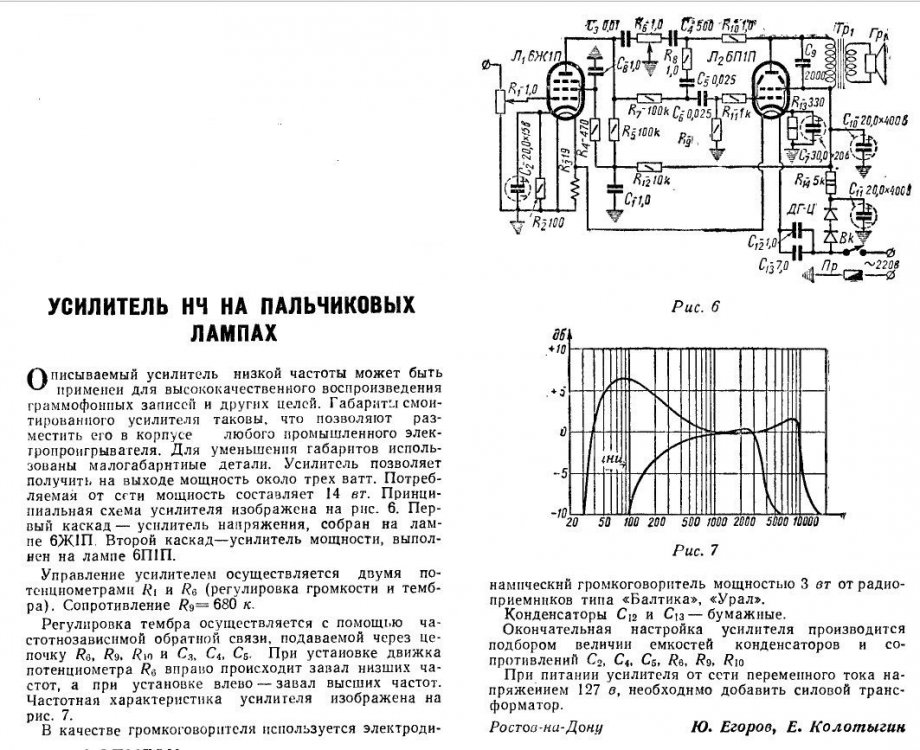

автор Крылов. Можно применить; выходные трансформатор от "Симфонии, "Эстонии-стерео", Ригонды-102"  имеют  первичную обмотку -2х1250 витков, вторичную 82 витка.


Ссылка на комментарий
Поделиться на других сайтах

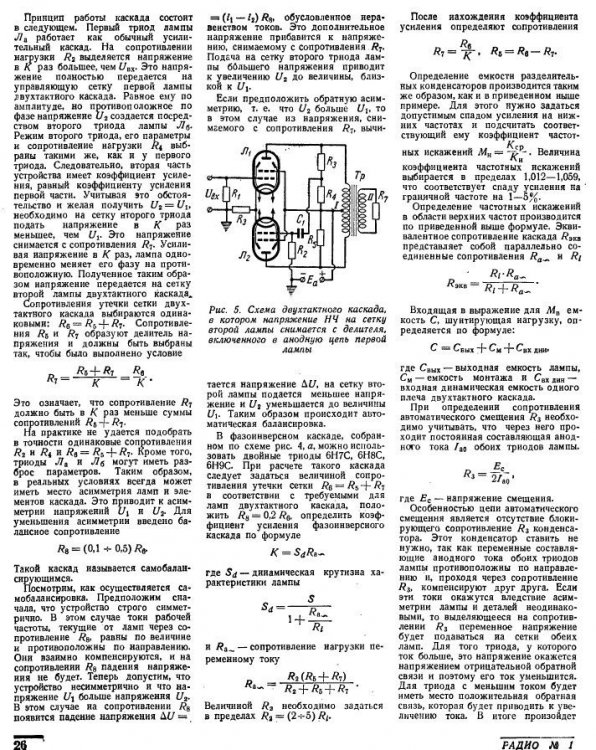

Cхема двухтактного каскада, в котором напряжение на сетку второй лампы снимается с сопротивления R4, включенного в цепь экранной сетки первой лампы.

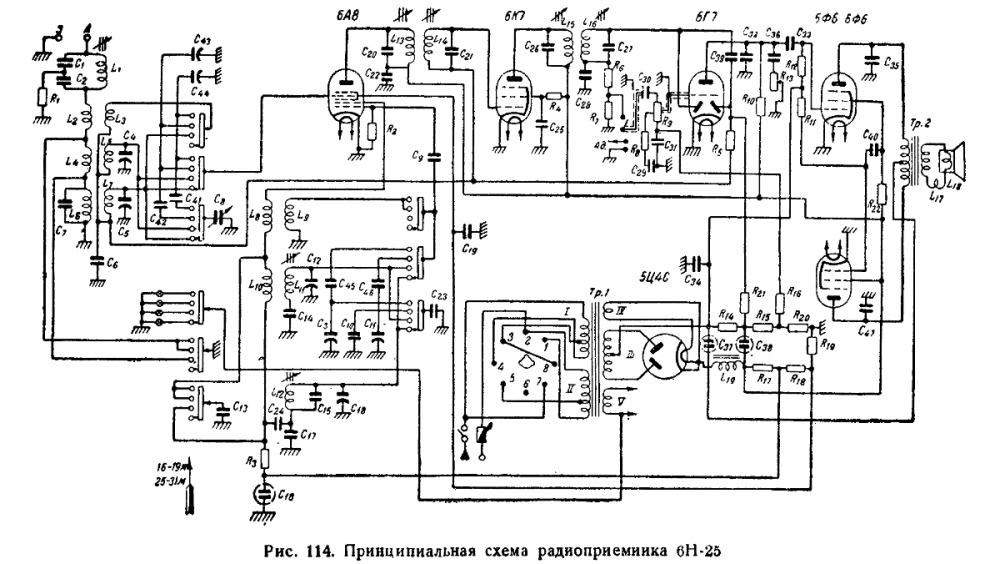

Это было, кажется, единственный раз - что-то или довоенное, или "сразу после", годика так 47-го.
...а, ну вот же

Новосибирский Электросигнал, 1945 год.

Ссылка на комментарий
Поделиться на других сайтах

Транзисторный без выходного трансформатора, интересно юзнуть с двухкатушечным громкоговорителем.


Ссылка на комментарий
Поделиться на других сайтах

Не являюсь поклонником подобной концепции, но тем не менее двухполосный усилитель на  лампах.  Радио 5/1958

1234.thumb.jpg.27079ecd7fadef25b83a7f3a3e1ed141.jpg2345.thumb.jpg.133b0d23c5afe544cd52910962e56821.jpg

Ссылка на комментарий
Поделиться на других сайтах

Схема фирмы Studer, "Revox modell 39". Анодное питание подаётся от селенового мостика с RC фильтрацией.


Изменено пользователем Xpюн22
Ссылка на комментарий
Поделиться на других сайтах

...ну раз пошла такая пьянка, то не грех вспомнить и "усилитель контрольный 103У-6". Что это было и откуда взялось - какая-то Ужастно Сикредтная Тайна, но родные силовые трансформаторы этих железок были трёхфазные.
