Александр Р Опубликовано: 24 января Опубликовано: 24 января 21.12.2025 в 08:16, Gegen сказал: Первая лампа - 6Ж7, 6Ж8, вторая - 6П31С. Вопрос..Какова величина анодного тока ламп 6Ж7(6Ж8) Цитата
Александр Р Опубликовано: 24 января Опубликовано: 24 января 23.01.2026 в 07:17, Gegen сказал: 6Ж3 - 6П31С Интересно насколько же отличается звукопередача SE усилителя с выходной лампой 6П31С, от типа входного драйвера.. При применение на входе драйвера на пентоде с достаточно большим относительно триодного включения ламп 6Ж.. выходным сопротивлением.. И при использовании в драйвере ламп 6Ж...в триодном включении обеспечивающем низкое выходное сопротивление драйвера и меньший уровень на выходе драйвера нечётных гармоник.. 23.01.2026 в 07:17, Gegen сказал: 6Ж3 - 6П31С Так вот получилось. У меня в наличии оказалось достаточно много ламп 6Ж1П (-ЕВ), а так же 6Ж2П(-ЕВ) .. Интересен опыт использования их в драйверах..В родном пентодном включение, или в триодном, в двухкаскадных драйверах.. Как эти лампы в звукопередаче, насколько сильно у них выражен микрофонный эффект.. Цитата

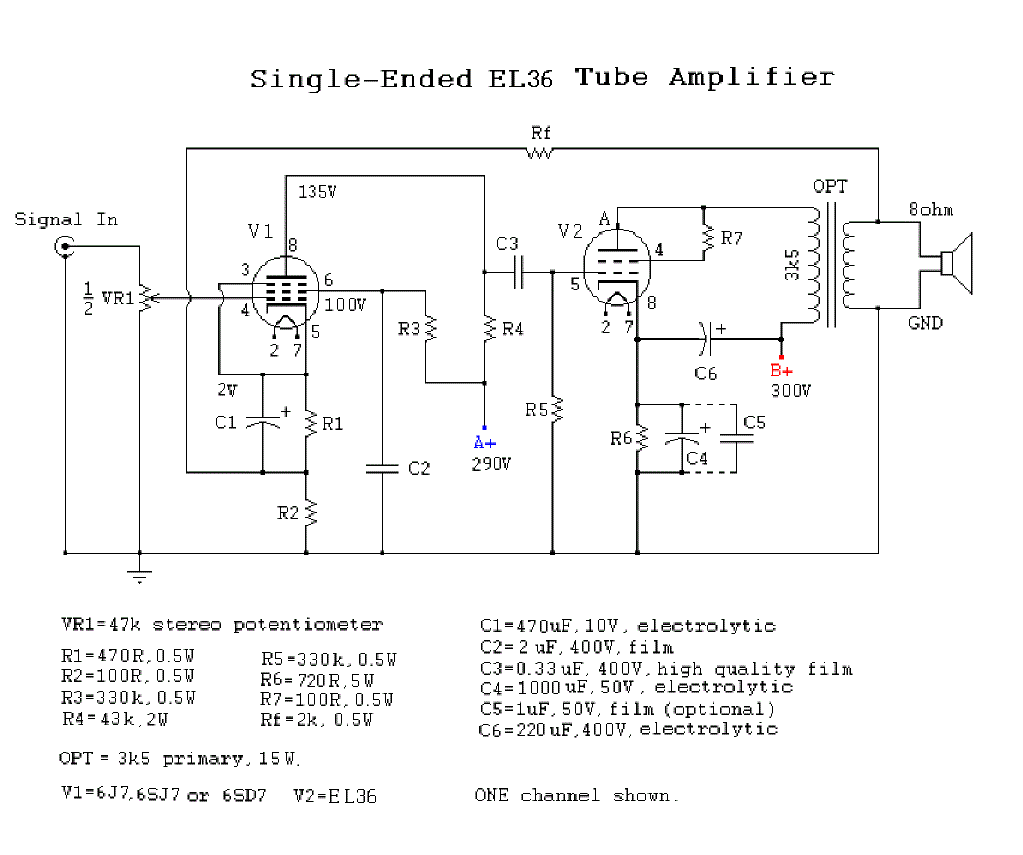

Gegen Опубликовано: 24 января Опубликовано: 24 января 4 часа назад, Александр Р сказал: Вопрос..Какова величина анодного тока ламп 6Ж7(6Ж8) Посчитать, как чихнуть... напряжение на катоде 2В, резисторы 470+100 Ом; 2/0,57=3,5мА, ток экранной сетки 190/330=0,57мА. Ток анода 3,5-0,57=2,93мА. 4 часа назад, Александр Р сказал: Интересно насколько же отличается звукопередача SE усилителя с выходной лампой 6П31С, от типа входного драйвера.. При применение на входе драйвера на пентоде с достаточно большим относительно триодного включения ламп 6Ж.. выходным сопротивлением.. И при использовании в драйвере ламп 6Ж...в триодном включении обеспечивающем низкое выходное сопротивление драйвера и меньший уровень на выходе драйвера нечётных гармоник.. Эксперименты показали, что субъективно звучание 6Ж3 in triod более предпочтительно при прослушивании классич. музыки. При прослушивании рока, техно, поп-музыки, звук. 6Ж8 in pentod и 6Ж3 in triod почти неразличимы. 2 Цитата
Александр Р Опубликовано: 24 января Опубликовано: 24 января Спасибо! Да, рассмотрел, на схеме ведь действительно указано напряжение смещения 2 В.. А дальше закон Ома.. Цитата

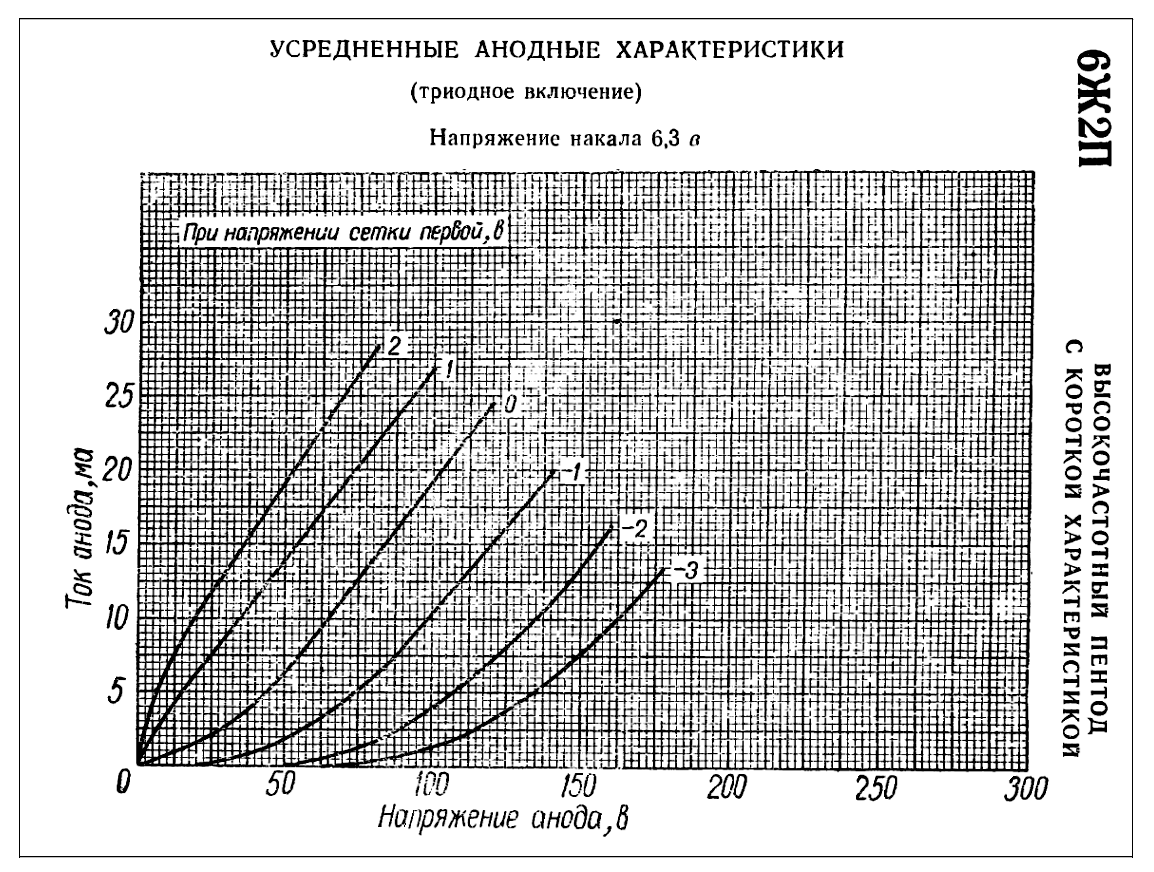

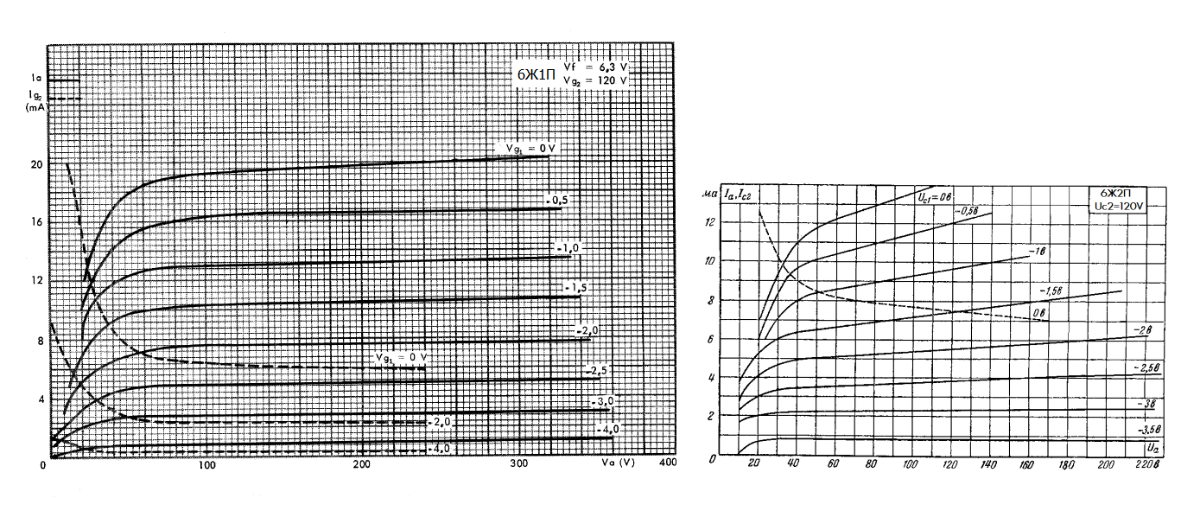

Gegen Опубликовано: 25 января Опубликовано: 25 января 14 часов назад, Александр Р сказал: У меня в наличии оказалось достаточно много ламп 6Ж1П (-ЕВ), а так же 6Ж2П(-ЕВ) .. Интересен опыт использования их в драйверах..В родном пентодном включение, или в триодном, в двухкаскадных драйверах.. Как эти лампы в звукопередаче, насколько сильно у них выражен микрофонный эффект.. 6Ж1П - вполне используема, 6Ж2П-менее, см аттач. Микр эффект - незначительный. Удачи! В этих ВАХ 2я и 3я страницы - 6Ж1П в разных режимах, с разными напряжениями 2й сетки.. 6AK5-5654-6Ж1П.pdf 1 Цитата

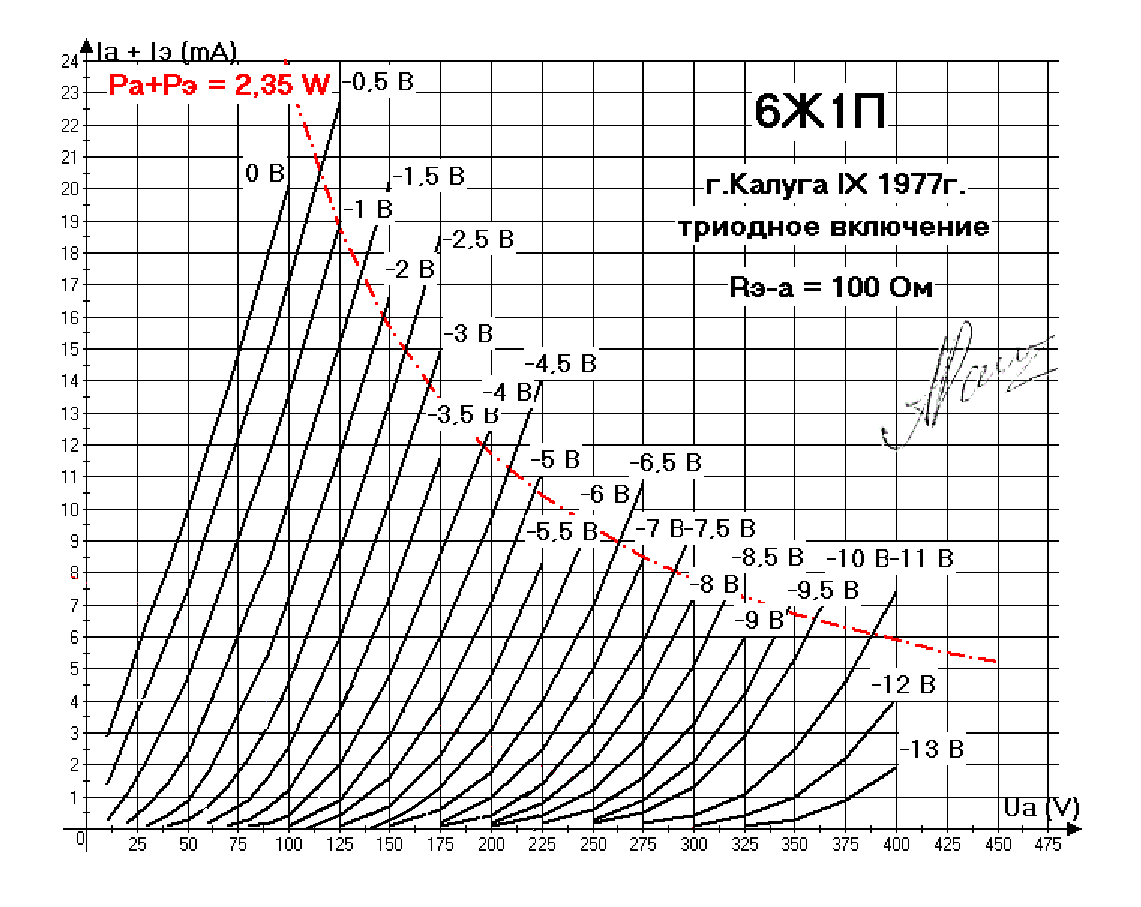

Александр Р Опубликовано: 25 января Опубликовано: 25 января 14 часов назад, Gegen сказал: Спасибо!!!.. Да, характеристики 6Ж1 П в триоде конечно же впечатляют своей линейностью.. Надо пробовать использовать 6Ж1П в триодном режиме, хотя бы в первом каскаде в моих, пока самых любимых, двухкаскадных драйверах на триодах..При этом конечно же без шунтирования конденсаторами их резисторов автосмещения. Жаль конечно что допустимое максимальное напряжение на второй сетке 6Ж1П (-ЕВ) всего лишь 140-150В. Интересно при переводе 6Ж1П в триодный режим, путём соединения ее второй сетки с её анодом, допустимо ли превышение напряжения на второй сетке допустимого паспортного значения, указанного для этой лампы в пентодном режиме. Цитата
Gegen Опубликовано: 25 января Опубликовано: 25 января Я с 2006г на форуме "Аудиопортал" писал почти ежемесячно, и на этом с 2022г несколько раз. Предельное напряжение для экранной сетки указывается для пентодного (тетродного) режима. В этом режиме резко возрастает ток сетки, если напряжение на аноде ниже, чем на экр. сетке. Чем выше напряжение на сетке, тем больше это возрастание. Но в триодном режиме сетка подключена к аноду, в УЛ к отводу трансформатора, да ещё через ограничительный резистор. Напряжение на экр. сетке меняется совместно с анодным, в УЛ - синхронно, поэтому сеточный ток невелик. На второй сетке в триодном и УЛ, в режиме покоя может присутствовать напряжение, превышающее максимально допустимое для пентодного (тетродного) режима, а для некоторых ламп, особенно ТВ строчных - намного. 1 Цитата
Gegen Опубликовано: 1 февраля Опубликовано: 1 февраля Есть культовые лампы 713А, 717А разработки "Вестерн Электрик", у LP цена их улётная, 10-15 тыс руб/шт. Пальчиковая 6АК5 - 6Ж1П близка по ВАХ и параметрам. 713A_717А.pdf 2 Цитата
Александр Р Опубликовано: 1 февраля Опубликовано: 1 февраля Спасибо Анатолий Иосифович! Ну и хорошо, что можно превышать паспортное значение напряжения на экранной сетке в триодном включении для лампы 6Ж1П..Надо пробывать с ней работать.. Уж больно красивые её характеристики в триодном режиме.. И главное их много у меня насобиралось.. Они совсем не дорогие на Авито.. Впрочем и 6Ж8 так же имеются, хочется их так же в триодном режиме попробывать. Пока, так сложилось, во всех моих сообранных, правдо не очень многочисленых SE усилителях, я использовал двухкаскадные драйверы на триодах,или по мотивам Бруски, или с первым каскадом драйвера на триоде резистивным, вторым какскадом драйвера на триодах в СРПП..Ну и конечно без шунтирования конденсаторами резисторов автосмещения триодов.. Думаю в первом какскаде подобных драйверов 6Ж1П будет хорошо работать.. Только наверное надо будет её накал питать постоянным напряжением, да еще и подать прийдется положительное смещение на её накал, вольт не менее 20.. Цитата

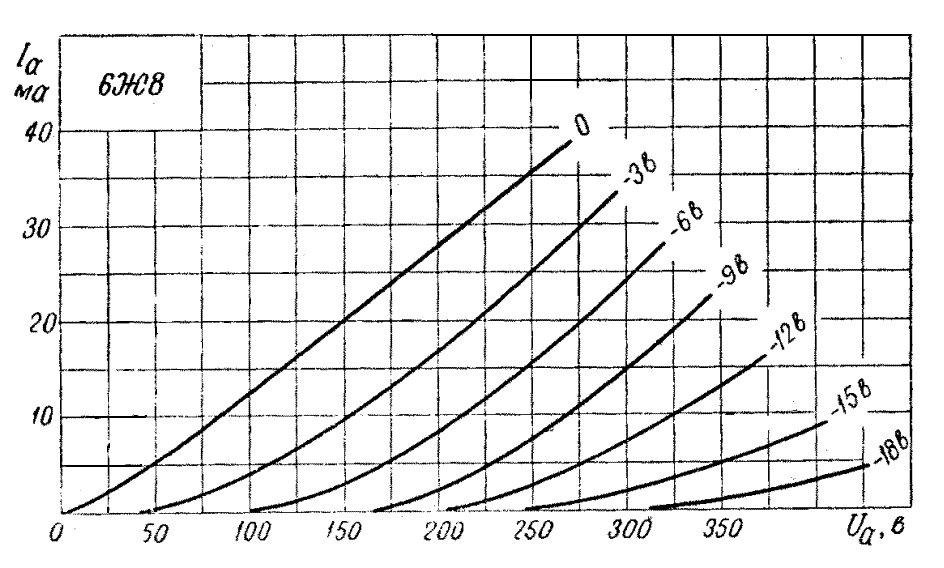

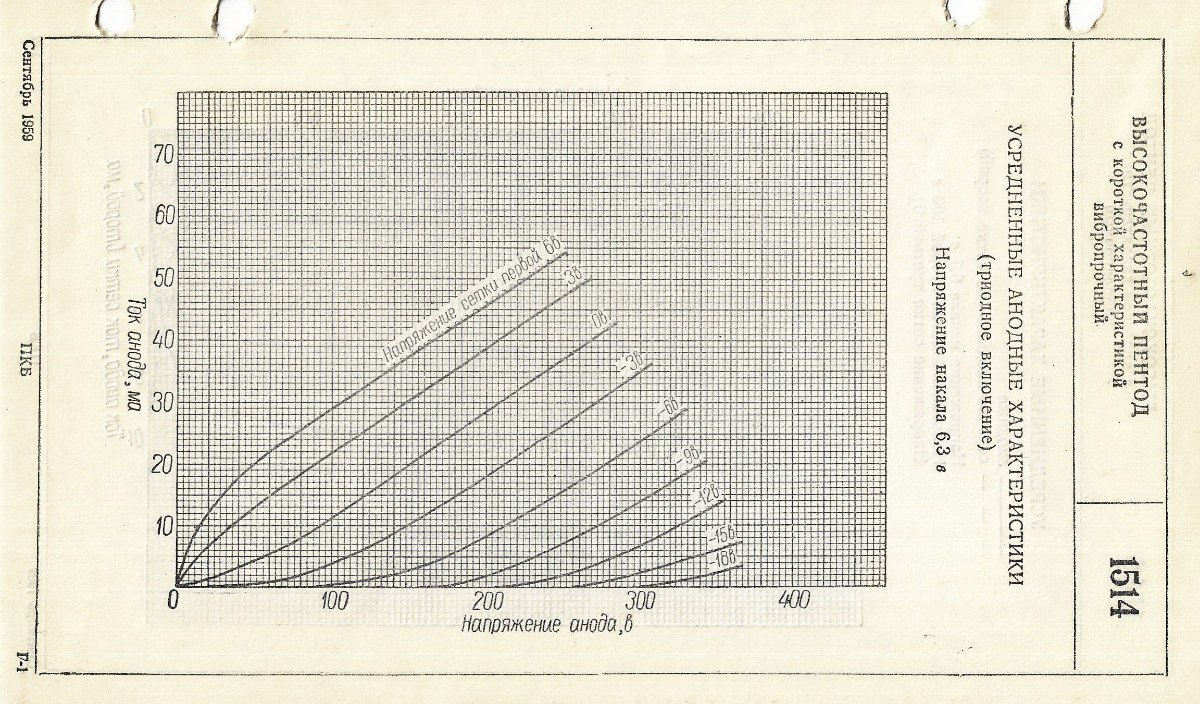

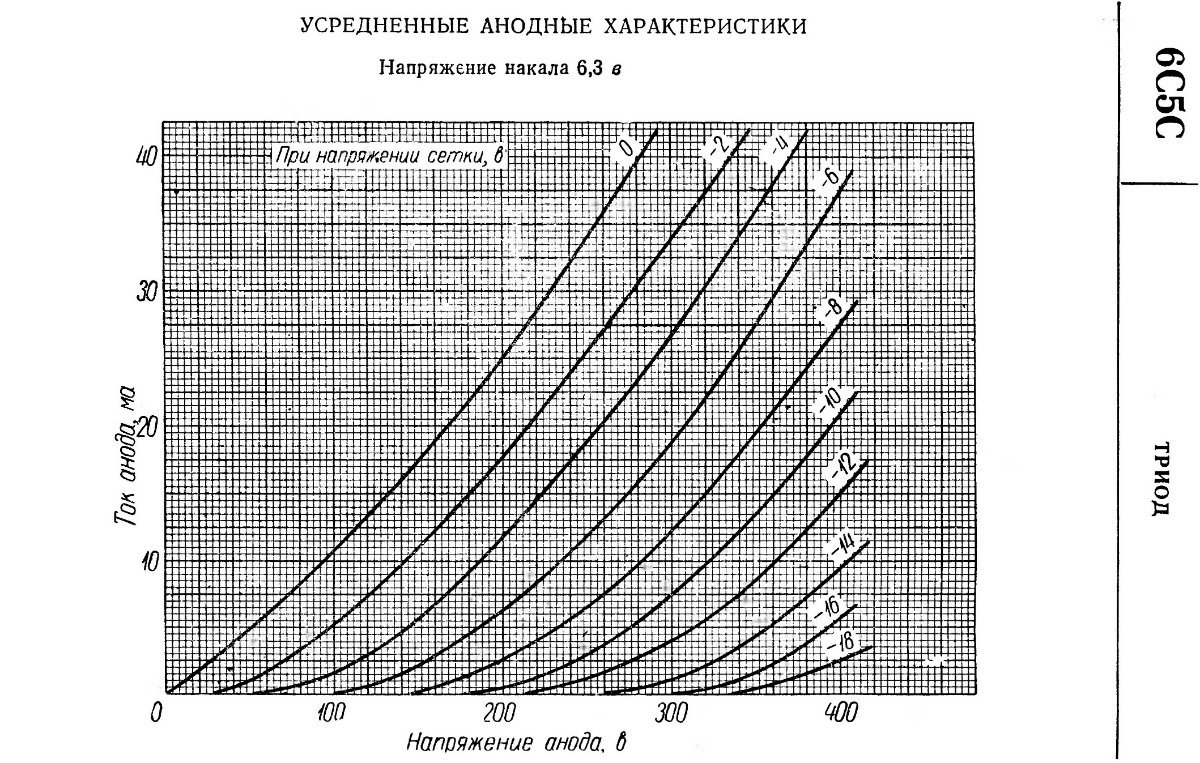

Gegen Опубликовано: 1 февраля Опубликовано: 1 февраля 6Ж8 в триоде аналогична 6С5С по ВАХ, параметрам и звуку. 6Ж1П в пентоде с пост в накале и +Bias применять в 1х каскадах микрофонных ус-лей и корректоров. Удачи! 1 Цитата
Gegen Опубликовано: 2 февраля Опубликовано: 2 февраля 6Ж8 в триоде аналогична 6С5С по ВАХ, параметрам и звуку. Mu-20, S-2,2, Ri-9,1K 1 Цитата

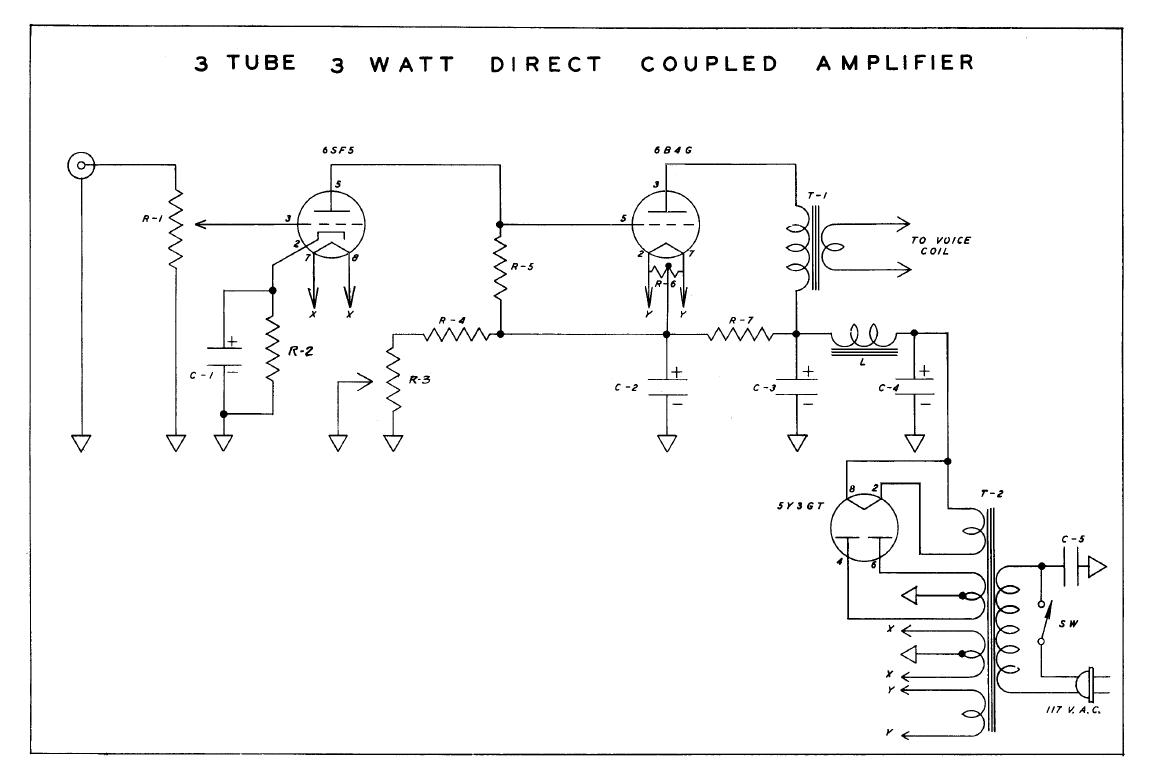

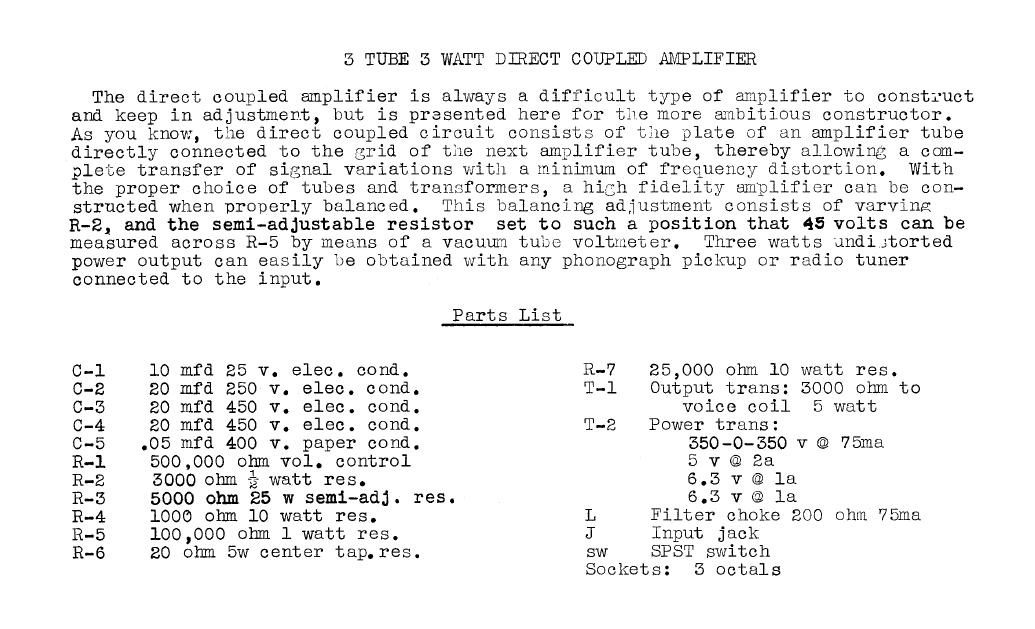

Владимир Опубликовано: 2 февраля Опубликовано: 2 февраля (изменено) Изменено 2 февраля пользователем Владимир 2 Цитата

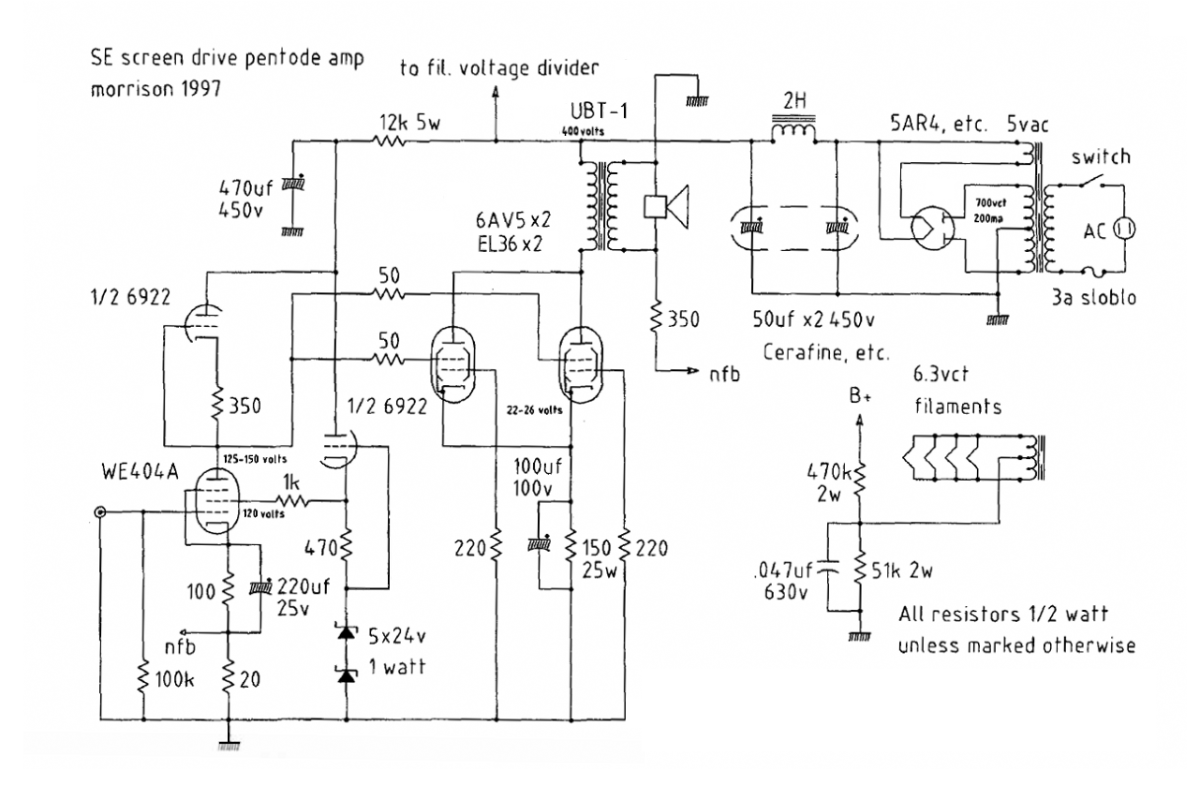

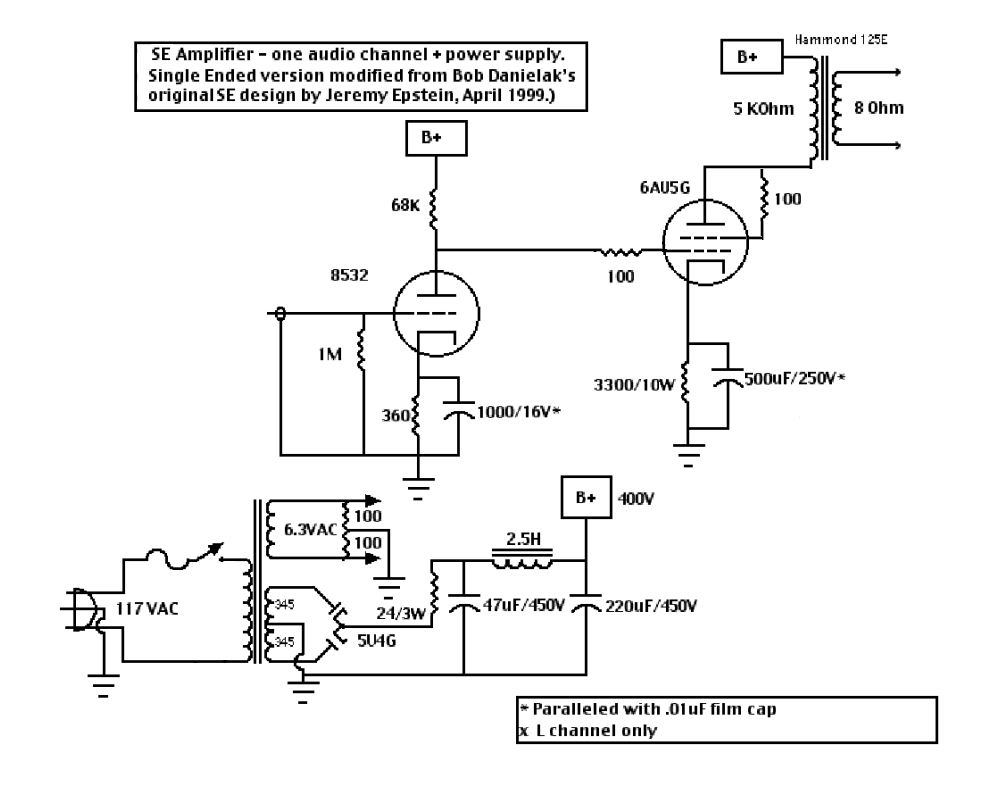

Gegen Опубликовано: 1 марта Опубликовано: 1 марта Моррисон 1997; SE ус-ль с раскачкой выходного каскада по экранной сетке. Вых. лампы можно применить 6П31С, 6922 - 6Н23П, WE404А - 6Ж5П. Выходной тр-р UBT-1 ; Ra=1,6k , 15W, I-0,16A. 1 Цитата
ВИТАЛЯ 1982 Опубликовано: 5 марта Опубликовано: 5 марта А в чём прелесть этой схемы? Опишите пожалуйста достоинства, недостатки и стоит ли вообще её повторять? 15 ватт на выходе заманчиво..... Цитата
alss Опубликовано: 5 марта Опубликовано: 5 марта (изменено) 3 часа назад, ВИТАЛЯ 1982 сказал: А в чём прелесть этой схемы? Не более чем схемотехнический выверт. Линейность строчных ламп при управлении по второй сетке ничуть не лучше чем в традиционном включении, а ток вторая сетка потребляет, поэтому повышенные требования к источнику питания по пульсациям. 15 Вт - это относится к трансформатору. Для однотакта 15 Вт - это как минимум ОСМ-0,4, а лучше ОСМ-1,0. PS. На старом АП выкладывал ВАХ строчных ламп по второй сетке, лет так 15 назад. Может, у кого-то сохранились. Изменено 5 марта пользователем alss 1 Цитата
Gegen Опубликовано: 5 марта Опубликовано: 5 марта Дополнительно, вых лампы в пентоде, для снижения выходного сопротивления усилителя ООС порядка 12-15дБ. Выходная мощность этого усилителя около 10, макс до 12Вт. Цитата

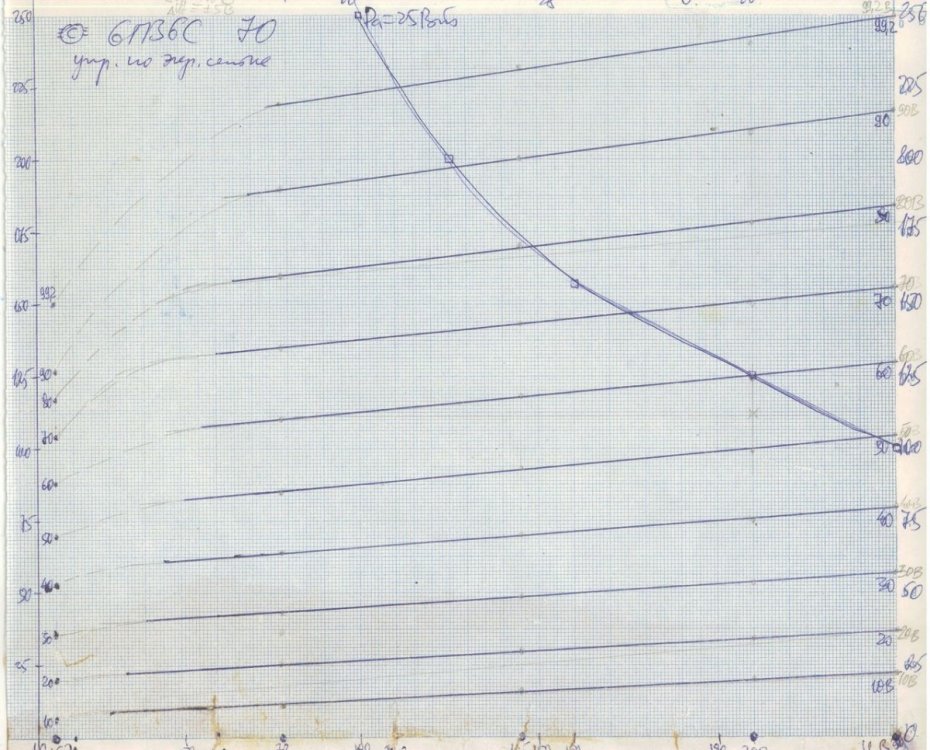

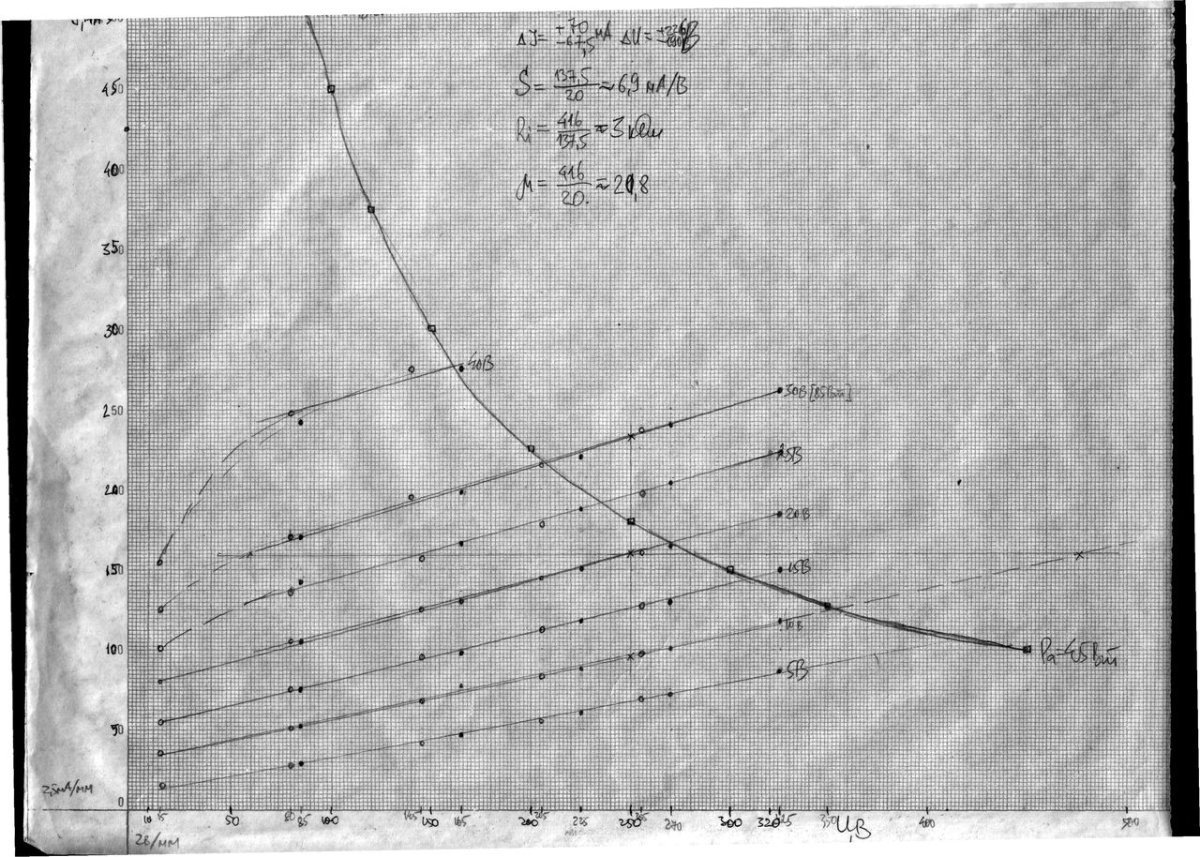

alss Опубликовано: 5 марта Опубликовано: 5 марта О, нашел у себя - таки больше 10 лет назад дело было Цитата
Александр Р Опубликовано: 7 марта Опубликовано: 7 марта (изменено) Не удержался купил совсем за дешево б/у электролитические конденсаторы.. Вроде сняты с каких-то компьютерных серверов.. Был у какой-нибудь опыт применения таких б/у конденсаторов.. Наверное это все же не очень хорошая идея их использовать. Изменено 7 марта пользователем Александр Р Цитата

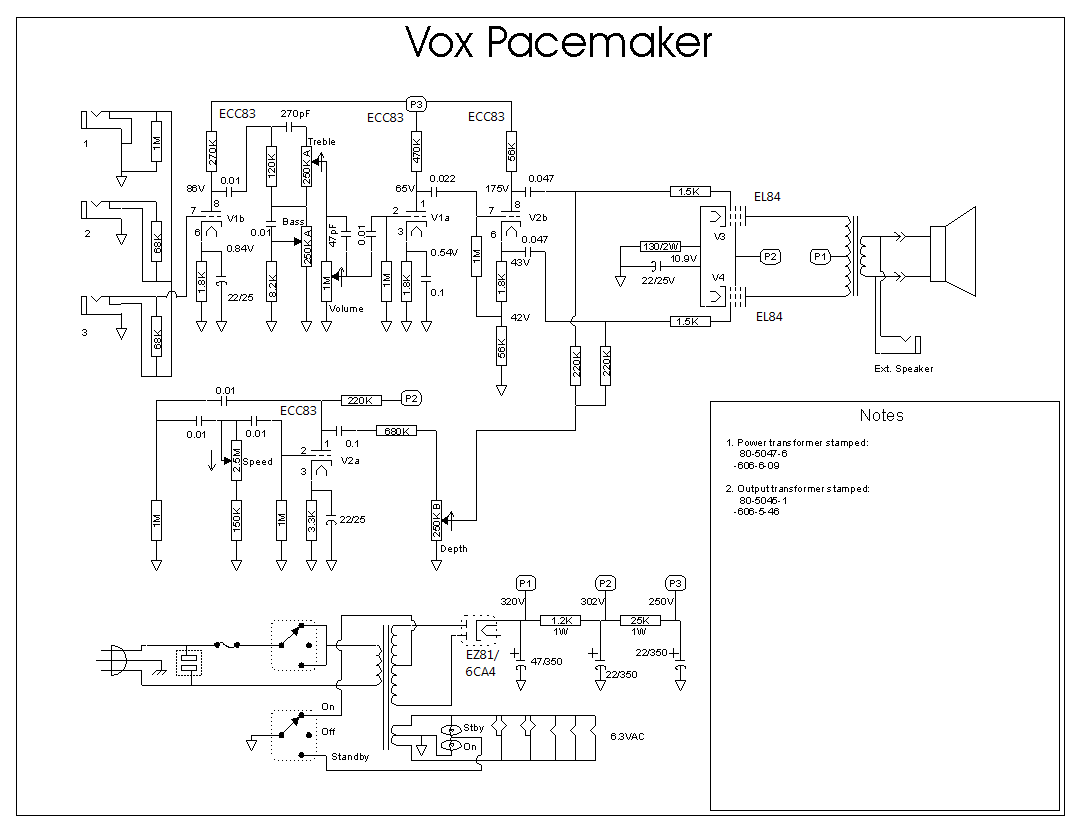

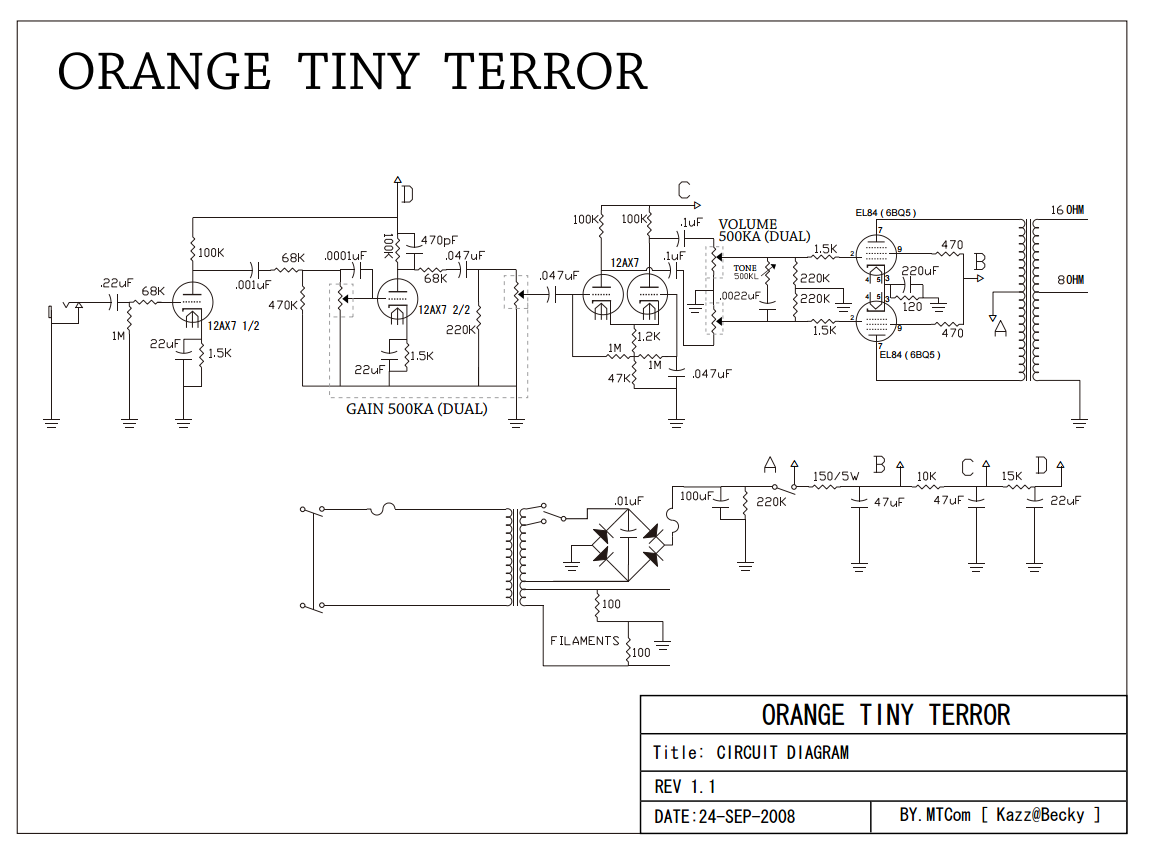

Gegen Опубликовано: 11 апреля Опубликовано: 11 апреля Интересная РР схема с параллельными ООС вых каскада. При повторе в драйвере применить 6Н9С и переделать питание накала предкаскадов на 6,3В. 2 Цитата
Александр Р Опубликовано: 12 апреля Опубликовано: 12 апреля Параллельную ООС охватываетывающую выходной какскад Олег Чернышёв успешно применил в Покемонах.. Общая же ООС со вторичной обмотки ТВЗ в катод входной драйверной лампы по мне так делает звук похожим на звук хорошего но транзистоиного усилителя, не смотря на то что она уменьшает выходное сопротивление усилителя, резко понижает нелинейные искажения усилителя .. Но звук по мне не живой плоский.. Хотя я наверное очень в этом своём рассуждении ошибаюсь.. Ведь сам то я не делал ещё ни одного двухтактного усилителя. Да прослушивал то всего два двухтактных усилителя, от двух мастеров.. А смею делать выводы.. Вот предыдущая схема мне симпотична..Она вообще без ООС и резистор автосмещения входной лампы не шунтирован конденсатором.. Увы...мое звуковосприятие не выносит шунтирование катодных резисторов драйверных ламп электролитами.. Может потому что мне просто не приходилось пока шунтировать их в своих эксперементах приличными, дорогими электролитами.. Цитата
KAA Опубликовано: 13 апреля Опубликовано: 13 апреля 11 часов назад, Александр Р сказал: мое звуковосприятие не выносит шунтирование катодных резисторов драйверных ламп электролитами. А увеличение выходного сопротивления каскада и возможные сложности с прокачкой входной ёмкости последующего каскада на ВЧ оно выносит? Применяйте схемотехнику Ultrapath... 1 Цитата
