Gegen Posted January 18, 2025 Posted January 18, 2025 "Есть много, друг, Горацио на свете...." В-) Подобная схема есть и у LEBEN Hi-Fi Compani , с маркой CS , № не помню. 1 Quote
Гаврилов Валентин Posted January 18, 2025 Posted January 18, 2025 (edited) 2 S.Laptev. Привет , Сергей! Маленькое уточнение про выходники . Классическое обозначение вых.транса от DYNACO ST(A)-35 на фото ниже (мой хай-энд амп) . Про А-410 как-то сомнительно , не слыхал ранее. И почитать можно здесь https://www.tnt-audio.com/ampli/dynaco-st35_e.html Edited January 18, 2025 by Гаврилов Валентин дополнение инф. Quote
S.Laptev Posted January 18, 2025 Posted January 18, 2025 18.01.2025 в 21:30, Гаврилов Валентин сказал: 2 S.Laptev. Привет , Сергей! Маленькое уточнение про выходники . Классическое обозначение вых.транса от DYNACO ST(A)-35 на фото ниже (мой хай-энд амп) . Про А-410 не слыхал ранее. Привет, Валентин! Я тебе там, помнится, всё рассказывал, про старые в кожухах, про поздние с крышками, про выводы в лаке ещё, про ОЕМ японские, про новенькие новодельные.... схему намотки, пусть и тут будет, вдруг кому понадобится: 18.01.2025 в 21:30, Гаврилов Валентин сказал: Про А-410 как-то сомнительно , не слыхал ранее. Dynaco A410 output transformer Primary 8K (UL43%) DCR 280 Ohm (p-p) Secondary 4 / 8 ohm Power 15W Frequency response 20Hz-20Khz Nippon steel JAPAN #35H360 & high quality Copper wire size 55.3x66.3x75mm(WxHxD) 1 1 1 Quote
Гаврилов Валентин Posted January 18, 2025 Posted January 18, 2025 2 S.Laptev. Понятно . А-410 японские ,это уже другое . Я-то покупал в Канаде 18 лет назад "чисто легендарные" , прямой демонтаж с аппарата DYNACO SCA-35 1966 выпуска . "Родные" на 8 и16 Ом нагрузки . На 4 и 8 -это новодел считается у канадских хай-эндщиков . Друг в Канаде давно живет , тоже наш человек , хай-эндщик )))) . Но спасибо за информацию. Quote
Сергей Витальевич Posted January 19, 2025 Posted January 19, 2025 19.01.2025 в 01:06, S.Laptev сказал: Dynaco A410 output transformer Primary 8K (UL43%) DCR 280 Ohm (p-p) Secondary 4 / 8 ohm Power 15W Frequency response 20Hz-20Khz Nippon steel JAPAN #35H360 & high quality Copper wire size 55.3x66.3x75mm(WxHxD) Ну вот вчера с внучкой проверили все накалы.Ей очень понравилось!Даже свой фонарик мне принесла.😀 Сегодня при пробном запуске одного канала пришлось повозится.Ближе к вечеру сижу слушаю. Попробовал в УЛ .Сейчас перепаял на пентодное включение.Заодно проверил старые б\у 6Н9С в радио магазине продают😲 по 200руб,но попалась зато одна МЭЛЗ 50гг. Именно ведь по этой схеме😀. Звук вполне (хотя по одному каналу еще рано судить). 1 Quote
Николай Posted January 19, 2025 Posted January 19, 2025 17 часов назад, S.Laptev сказал: Dynaco A410 output transformer Primary 8K (UL43%) DCR 280 Ohm (p-p) Secondary 4 / 8 ohm Power 15W Frequency response 20Hz-20Khz Nippon steel JAPAN #35H360 & high quality Copper wire size 55.3x66.3x75mm(WxHxD) Это не А=410. Приведена схема намотки выходника BEAG TK150/// 1 Quote
Сергей Витальевич Posted January 19, 2025 Posted January 19, 2025 (edited) 28 минут назад, Николай сказал: Это не А=410. Приведена схема намотки выходника BEAG TK150/// Сергей следы,что ли путает.😀 Edited January 19, 2025 by Сергей Витальевич Quote
S.Laptev Posted January 19, 2025 Posted January 19, 2025 С телефона отправлял, экранчик меньше пачки сигарет, точно не специально🙂 55 минут назад, Сергей Витальевич сказал: Сергей следы,что ли путает. 1 1 Quote

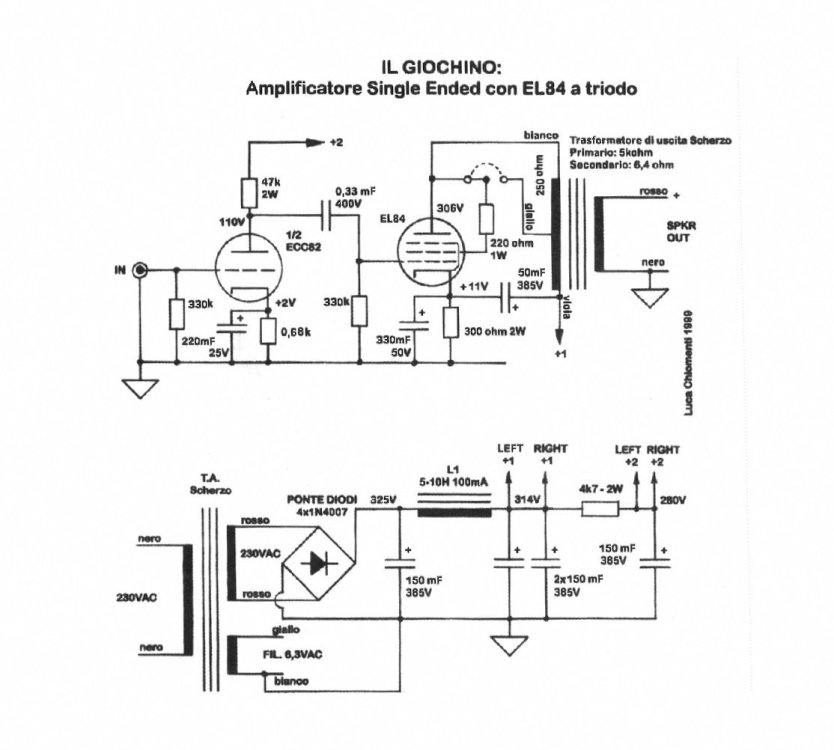

Gegen Posted January 26, 2025 Posted January 26, 2025 Итальянский "Гиацинт". ЕСС82 можно заменить 6Н1П, вследствие бОльшего коэф. усиления нашей, можно попробовать отключить катодный когденсатор в 1м каскаде. 2 Quote
KAA Posted January 26, 2025 Posted January 26, 2025 В этой схеме целесообразно увеличить ёмкость конденсатора между катодом выходной лампы и землёй до 470 микрофарад (номинал гораздо более распространённый), и наряду с этим вдвое уменьшить ёмкость с катода на шину питания. Quote
alex2203 Posted January 26, 2025 Posted January 26, 2025 Можно вопрос, а что это конденсатор дает? Никогда не пробовал. Quote
Dilin Posted January 26, 2025 Posted January 26, 2025 Геген писал об этом неоднократно и если погуглить то найти не составит труда Цитата : "Это дополнение к катодному конденсатор, улучшающее звучание и динамику. Улучшающее тем, что этот конденсатор "ultrapath" получается включенным не последовательно с блоком питания (точнее, последовательно с конденсатором БП), а замыкает ток нагрузки на себя. Т.е. получается замкнутый контур : лампа-нагрузка-конденсатор. Конденсатор хорошего качества. Конденсатор ultrapath укорачивает путь для звукового сигнала. Без конденсатора анодный ток лампы замыкается на нагрузку по пути - лампа-цепь автосмещения-блок питания-нагрузка. С конденсатором - лампа-конденсатор-нагрузка. Эффекта плавающей рабочей точки при автосмещении этот конденсатор не устранит. " От себя БП должен быть хорошего качества почему понятно .... 1 Quote
alex-amur Posted January 26, 2025 Posted January 26, 2025 23 часа назад, Gegen сказал: ЕСС82 можно заменить 6Н1П Про замену ЕСС82 на 6Н1П понятно, а вот можно ли в этой схеме вместо 6П14П поставить 6П18П? Quote
Gegen Posted January 27, 2025 Posted January 27, 2025 Да, можно, я неоднократно ставил 6П18П в вых каскад, в триоде 6П14П RI~1,75k, 6П18П RI~0,9-1k, выходное сопротивление каскада меньше, субъективно звук по НЧ более "плотный". Смещение 1й сетки порядка -18-20В. Удачи! 1 Quote
KAA Posted January 28, 2025 Posted January 28, 2025 26.01.2025 в 22:30, alex2203 сказал: Честно ни ничего не понял. 3 1 Quote
alex2203 Posted January 28, 2025 Posted January 28, 2025 Но по схеме катодное сопротивление шунтировано электролитом? Quote
KAA Posted January 28, 2025 Posted January 28, 2025 1 час назад, alex2203 сказал: Но по схеме катодное сопротивление шунтировано электролитом? Вы вторую картинку в моём посте видите, или как?.. Там указано соотношение ёмкостей этих конденсаторов, при котором обеспечивается оптимальный режим работы каскада с цепочкой "ультрапат". Quote
alex2203 Posted January 29, 2025 Posted January 29, 2025 Пока носом не ткнули увидел "где С2=мюС1". Quote
alex-amur Posted February 7, 2025 Posted February 7, 2025 27.01.2025 в 13:31, Gegen сказал: Да, можно, я неоднократно ставил 6П18П в вых каскад, в триоде 6П14П RI~1,75k, 6П18П RI~0,9-1k, выходное сопротивление каскада меньше, субъективно звук по НЧ более "плотный". Смещение 1й сетки порядка -18-20В. А схему можно? Это реально? Quote
VAV Posted February 9, 2025 Posted February 9, 2025 Здравствуйте, коллеги! Подскажите, пожалуйста источник, где публиковалась схема. Годы 50-ые, примерно. Перелопатил "Радио" и ВР, тщетно... Quote

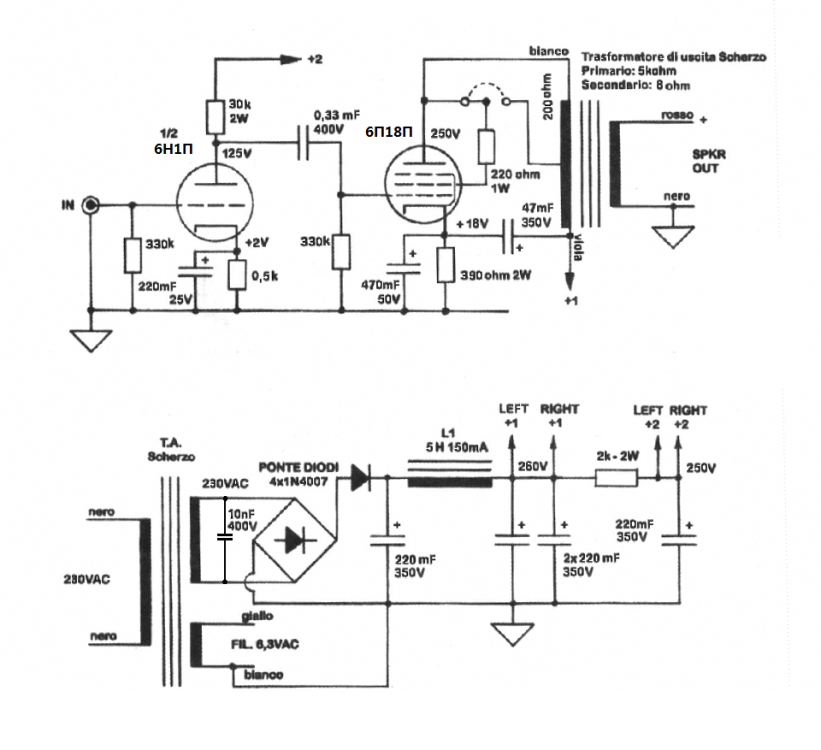

alex-amur Posted February 10, 2025 Posted February 10, 2025 08.02.2025 в 08:41, Gegen сказал: Реально, прошу. Благодарю, Анатолий Иосифович! Несколько непонятно, для чего в БП, после моста по плюсу еще один проходной диод? Как-то ранее, на схемах БП, не встречалось такое решение... Quote
Gegen Posted February 11, 2025 Posted February 11, 2025 Маловато обращали внимание. В-) Делаю в своих конструкциях с мостовыми ПП выпрямителями. Года с 2007 на audioportal.su , и продолжая нa sonus.es , я постоянно и регулярно отвечаю ; этот диод в БП - защита анодной обмотки от сквозного тока. Ламповый сайт И. Клубкова http://igdrassil.narod.ru Раздел "Tips" http://igdrassil.narod.ru/audio/tips/index.html - советы и справочники. Статья Никитина "Электропитание радиоаппаратуры: Мифы и реальность" Удачи! 1 Quote
alex-amur Posted February 11, 2025 Posted February 11, 2025 48 минут назад, Gegen сказал: Маловато обращали внимание. Понятно. Просто я пока со всем ламповым на "Вы", а в схемах БП для ПП техники, чем я больше всего занимался, точно не встречал. Quote
