kuly-s

ну делал обычно--замерял на звуковой карте ему пре трекер---сперва замерил ему саму себя она вывела чтото THD-0.00050 чтото такое что соотвествует всем данным которые получали все кто замерял EMU саму себя ! А далее выход звуковой карты на вход усилителя выход усилителя на вход карты калибровка и замер программа REW стоит на виндовс 7 с оригинальными дровами EMU---- нечего не придумал и фотошопе не подрисовывал)))) Вот замер EMU перед тестом усилителя По моему все коректно ! Следовательно если и есть погрешности в измерениях усилителя то они мизерные. А Вы наверное имели. виду измерение преда--НО там американец этот целое видео вылажил на ютубе--где он обясняет как он настраивает свои приборы перед измерениями

«Да, трансформатор надо прятать, но, к сожалению, в моём случае это уже нереально. В общем, понятно: предусилитель я применяю не из-за необходимости — поэтому пока исключаю его из тракта. Слушаю с компьютера через ЦАП сразу на усилитель. После нескольких вариантов схем не удавалось получить усилитель, чтобы фона не было слышно ухом. В итоге эта схема дала мне то, что я хотел: не слышать ухом фона ламп 300B. Так что эта конструкция усилителя меня пока устраивает.Точнее не схема усилителя- а варианты накала ламп-так как в основном проблема фона в лампах 300Б-это их накал Ну и в то же время не испортить звук!

вот так. Атор схемы получил вот такие измерение аттач НО так собрать--- нужно время желание на нынешнее время и возможности. я собрал навесным НО ПРЕД НЕ ГЛАВНОЕ Я его пока редко включаю

Финальные измерение- не знаю насколько это хорошо или плохо -но и как еще улучшать уже не знаю Предусилитель на 6Н6П оконечник 300Б фиксированное смещение

Новая версия усилителя на 300Б Все сложно и хитро ! Красное -Стабилизатор накала по току а не напряжению со своим блоком питания отдельно на каждый канал. Фиолетовое BIAS со своим трансформатором и блоком питания . Желтое Блок питания и стабилизатор накала драйвера 6SN7 . Итог полное отсутсвие фона ясное дыхание-ну а там поглядим

Собрал предусилитель-звук. хороший

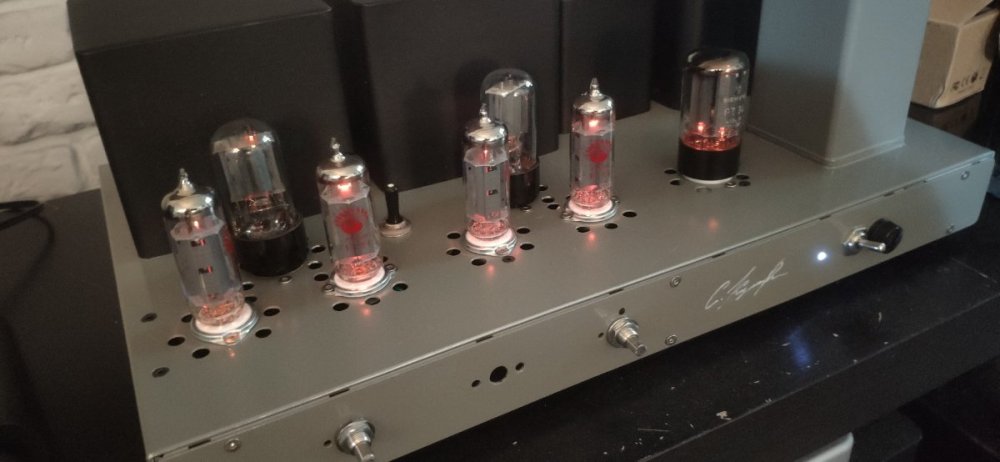

Такой у меня работает

Доброго дня! Есть ли у кого схемы Рода Колемана -накалы для лампы 300Б также у него есть БИАС для 300Б

https://lyrima.co.uk/dhtreg/V4.html. Коллеги кто то имеет схемы ??? Это блоки для питания накала 300Б Rod Coleman Regulator.

1970

Доброго! Два круглых отверстия под контакты и эпоксидка для металла . Пришлось как то менять--молотком не выбить !

Доброго дня ! Анатолий Иосифович--пару вопросиков. 1)Можно ли выходной каскад переключить в триодный режим и какая будет выходная мощность? 2)Можно ли в триодном применить выходные трансформаторы ТВЗ-1-6 и какая сними будет выходная мощность? 3)При постройке моноблоками можно ли заменить первую лампу на одиночный пальчиковый триод или пентод в триоде, какой, чтобы подошёл вместо 1/2 6Н23П?

Всем добрый день ! Какая выходная мощность этого усилителя?

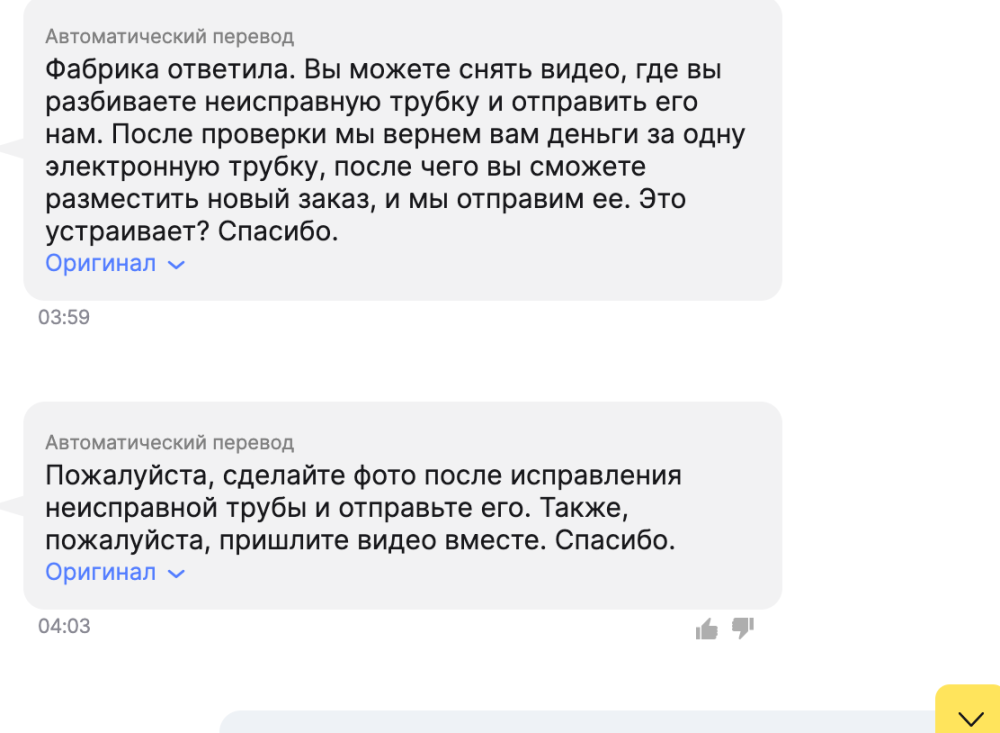

Второй раз сгорает накал у 300Б--опять меняют без проблем!

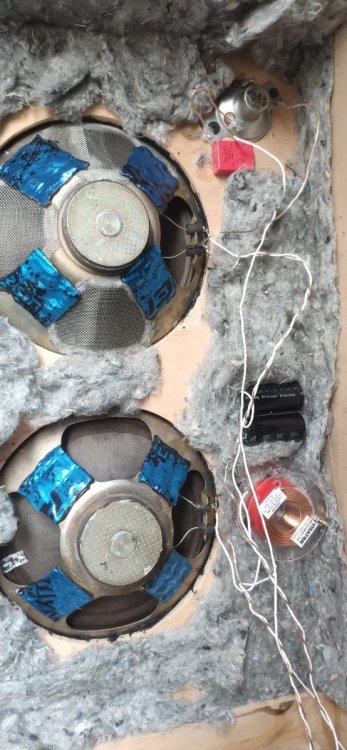

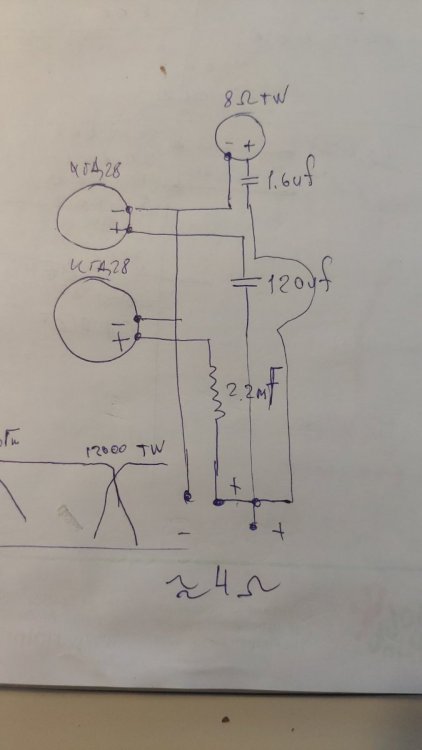

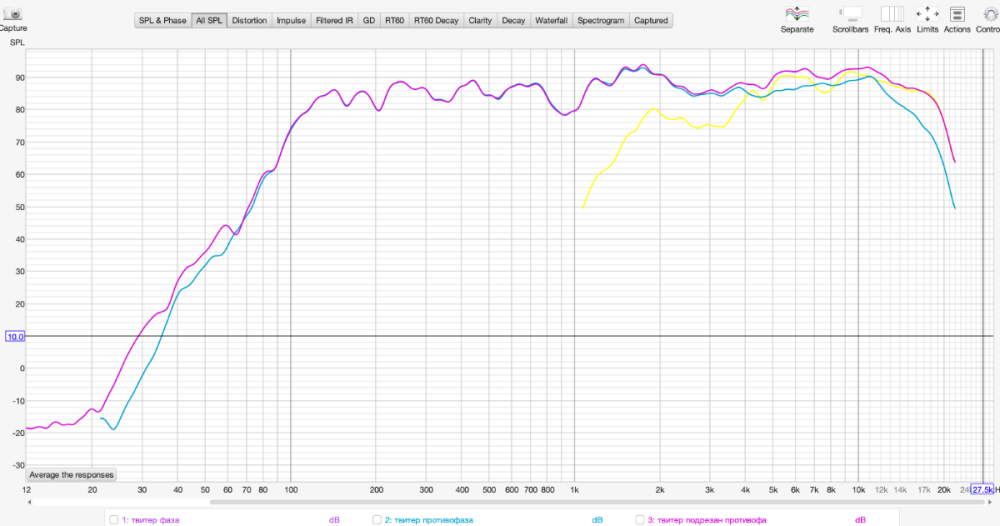

Может кому пригодятся измерение китайского динамика - под копию Диатон 610 После двухдневной разминки на 20 герцах Графики-- красный график (закрытый ящик) Зеленый график-с ПАС

А не пропадает ли смысл всего этого ультропаха? ---если появляется нижний конденсатор--звук чето мне больше понравился если оставил только ультропах Фон пропал напроч--когда банки стали большими

Заменил конденсаторы Ультропах на 470мф/450 вольт--фон пропал(увеличил кондеры в блоке питания до 500мф АЧХ-низкие 5 герц(-2дб) высокие 22000(до конца измерений звуковой карты) зеленый график Оранжевая линия звуковая карта

Ultrapath--помоему фон стал немного больше--но может кажется. его помоему перед этим вообще небыло на слух

Спасибо! Ultrapath-тоже попробую

Пробую слушать такую схему- плохого сказать нечего !

Китайские трансики --от 15 -2ДБ (если не ниже и уж точно до 22 000 -1дб. Однотактный на любых лампах хоть 6п18п-хоть el84 BIAS-автомат задействован ультролинейный отвод-есть переключаемая обратка Первая лампа 6Н1П

Доброго дня! Каковы нелинейные искажения?

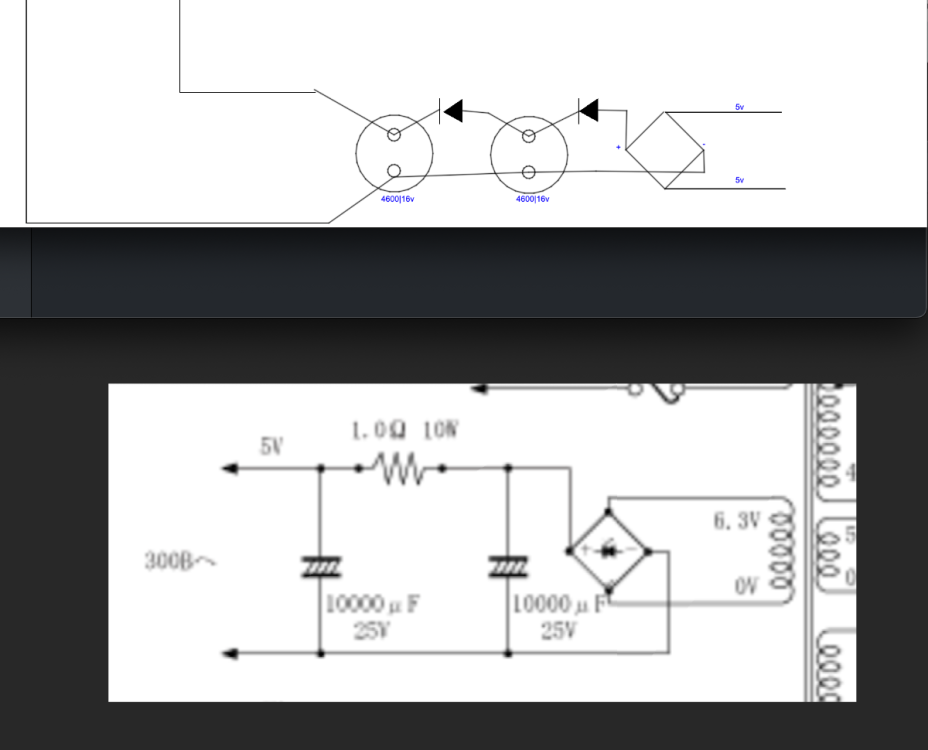

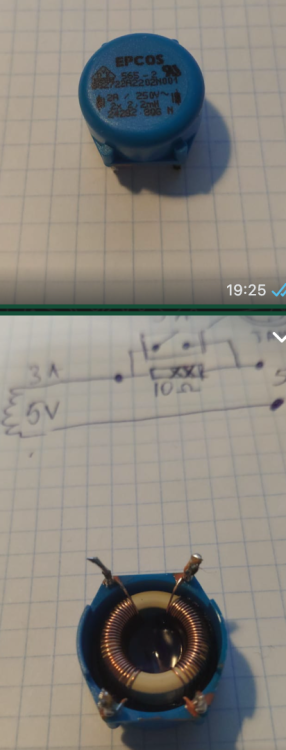

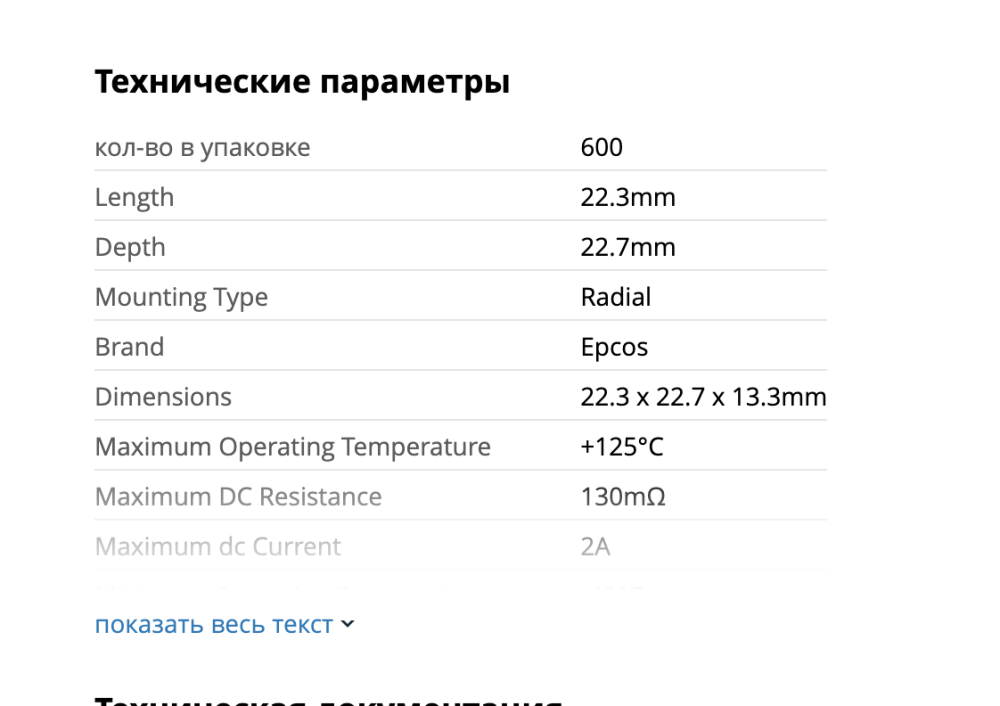

да сставил дроссель--он понизил накал до 4.6. нуу вообщем понятно--- попробую сделать ! Спасибо

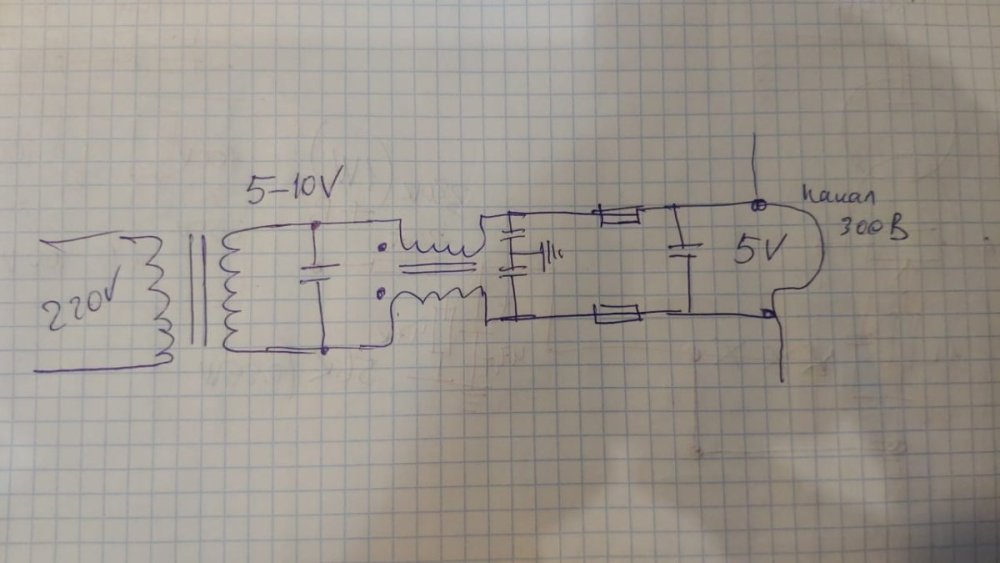

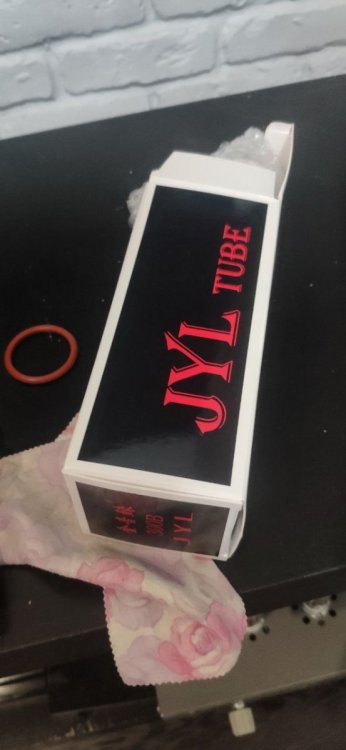

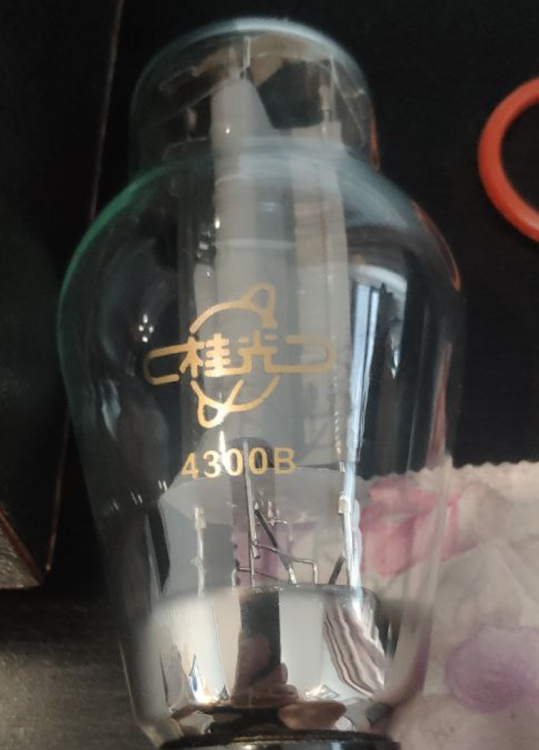

Сгорел накал уже опять на китайской лампе 300Б которую мне китайцы заменили---надеюсь опять заменят---сгорела та которую они прислали на замену есть ли какая то схемка не сложная что бы накал подовался медленно для накала 300б (переменкой) Я куплю отдельно накальный трансформатор для накала--как бы сделать что бы накал медленно подовался и лампы не горели ! Видимо слабое место --этот четровый накал на 300Б. Нормально ли так сделать--Тумблером включать через резистор ват 20--допустим 10 ом. Годится ли такая схема?
