11 часов назад, Phlanger сказал:

зогадачьнай резистор.

Сумматыр



Тут в цепи экранных сеток всего по 100 ом отдельно и через 220 суммарный, а там - суммарный через 750. Странное решение. Разве что как лимитер это воспринимать.

Сумматыр для стабильной работы с предсказуемым усилением предполагает наличие резистора, на котором производится суммирование. А там его тупо нет.

Ссылка на комментарий
Поделиться на других сайтах

09.08.2022 в 13:10, S.Laptev сказал:

Старый телевизор - наше всё и лампы от него!

А чем плоха 6Ф1П - то? Разве что немножко шумноватая... Очень линейный триод с Ку 20 и очень приличный и линейный (для пентода) пентод за три копейки.



09.08.2022 в 14:40, S.Laptev сказал:

у них нет 6ф1п, а есть ecf 82

У них есть ECF80 - именно то самое.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, KAA сказал:

У них есть ECF80 - именно то самое.

У обсуждаемого выше немецкого усилителя ECF 82 установлена, Флэнжер значит не то опять привнёс сюда.

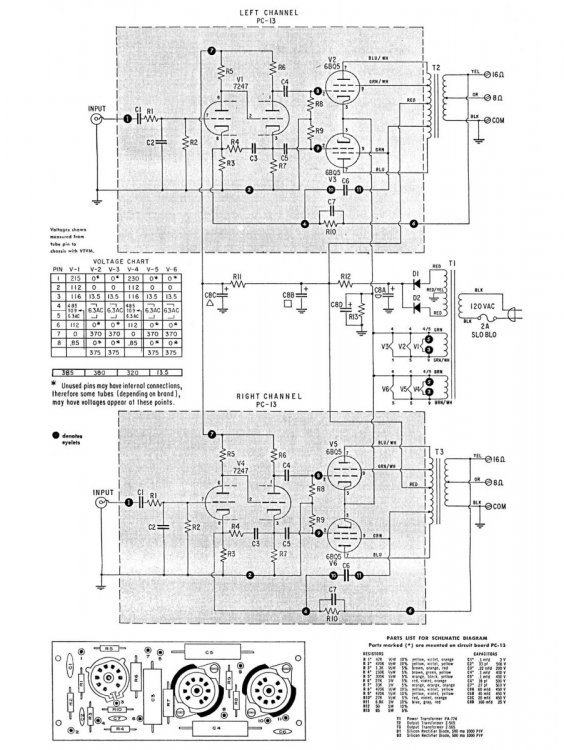

У Динак стоит 7199, давно стоит, у меня родная до сих пор стоит с 76 года. Так это 50-х годов придумка, подешевле сделать, подоступнее, а вон что получилось, Макинтош для бедных, с огромными тиражами, до сих пор живее всех живых. Но получше всё же лампы есть для этих целей в наше время.

Ссылка на комментарий
Поделиться на других сайтах

9 часов назад, KAA сказал:

А чем плоха 6Ф1П?

Конским разбросом параметров и адским пролезанием накала на катод. И то, и другое вполне несложно преодолимо.

8 часов назад, S.Laptev сказал:

Есть ролики послушать это ШыдеВральное?

 Ой!педиком на ютюбяке, как принято у аудевофилитиков? Нет и не будет, а что?

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, Phlanger сказал:

Конским разбросом параметров и адским пролезанием накала на катод.



Есть такие буквы в этом слове, но второе легко обходится, а первое, учитывая цену пятак за ведро, в принципе несущественно.

Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

Электрокустический агрегат с ЭМОС; ж-л "Радио №11 1971г. в дежавю описание, настройка, намоточные данные.

АГ_11.71.djvu


Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Думаю, развлекуха в том,  возможно самовозбуждение по ВЧ, которое "лечится" антизвонными цепями; 1 - Цобеля 30к и 100-200пФ в цепи анода 1й лампы, 2 - резисторами порядка 3-5к в цепях упр. сеток вых ламп,  резисторами 150-300 Ом - экранных сеток выходных ламп и на всяк. случай - конденсаторы 2-3нФ на вых тр-ре.


Ссылка на комментарий
Поделиться на других сайтах

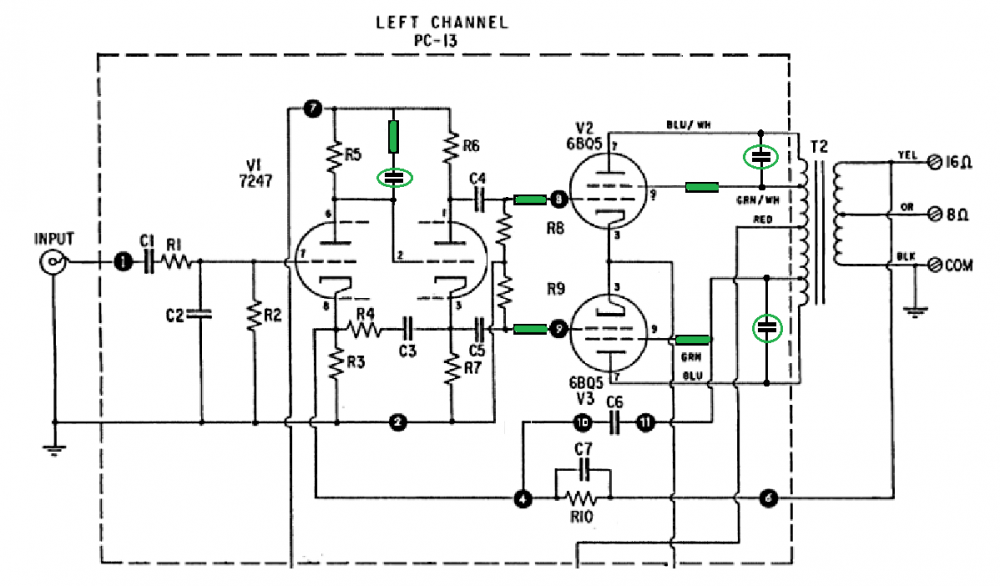

Выбор соотношения сколько пф поставить по первичка выходника, сколько в цепочке в 1м каскаде, а сколько параллельно в цепи ОС. Возможны разные сочетания. Сильно зависит от выходников и монтажа в каждом своём случае. Да, и цепь С3 R4 тоже может принимать разные значения.

Уже давал ссылку на "Мастер-класс" от самогО(!) Баксандалла 🙂





Изменено пользователем Xpюн22
Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, Xpюн22 сказал:

Уже давал ссылку

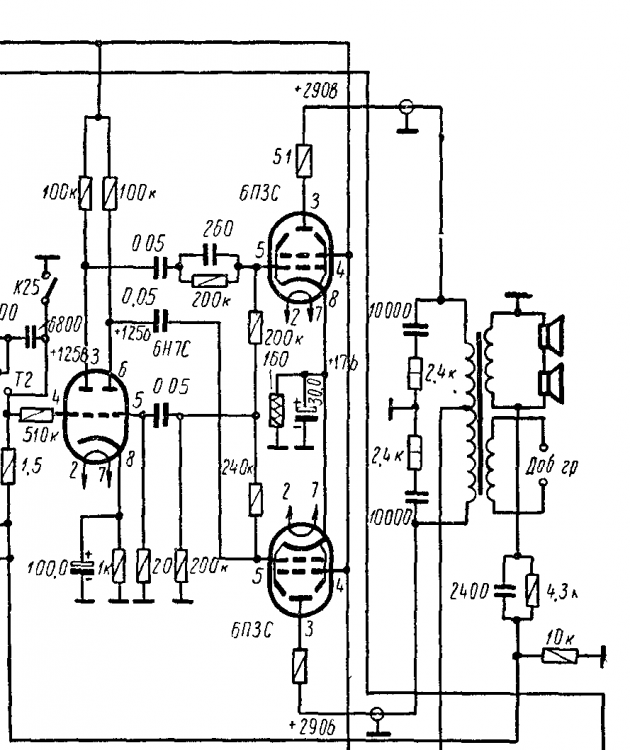

Во-во. Вот там на выходной трансформатыр понавешано много всякого полезного. Почти как в Б-53\Б-59\Б-62 image.thumb.png.60b3ae8b961d6ddc0665e47fb7f63c81.png

Ссылка на комментарий
Поделиться на других сайтах

Это схема УНЧ радиоприёмника "Ленинград-50". "Контур"- цепь Цобеля. Доп. обмотка была намотана высокоомным проводом, и была ещё и резистором. Конденсаторы имеют  уменьшение реактивного сопротивления с ростом частоты. В  те времена 40-начало 50х годов НЧ сигнал имел АЧХ 100-5000Гц при амплитудной модуляции, воспроизведении шеллачных пластинок.

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...

Селф 1961г, первая лампа близка 6С2П(можно 6Ж1П in triod), оконечные - 6П14П, кен - 5Ц4С или 5Ц4М.. Выходной трансформатор от "Ригонда-102",  можно "Урал 114".  При вторичной обмотке для нагрузки 4 Ом номинал резистора ООС R6 - 3,6к.


Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

Уважаемый Анатолий Иосифович,неужели у Вас лампы закончились?Ежели так,то завтра день базарный,доеду,хоть БУ да наберу.А то скоро Батя и Середу будем обсуждать и мудифицировать.

Ссылка на комментарий
Поделиться на других сайтах

Привет!

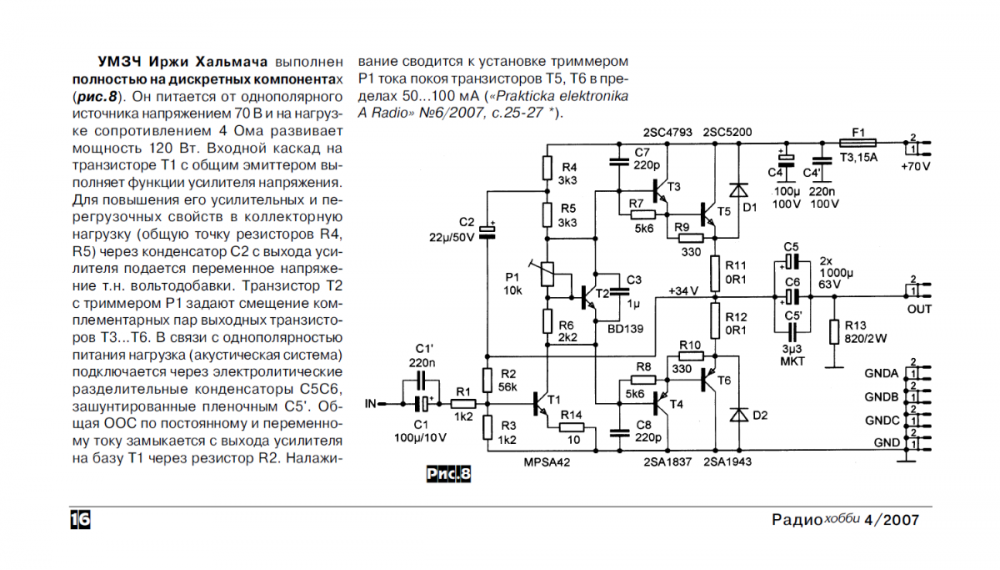

Есть лампы, смотрел "Радиохобби". У меня два товарища , в Москве и Сургуте слушают bi-amping, с транзисторным НЧ каналом, СЧ и ВЧ - ламповый SE.   Поэтому, увидев эту схему, подумал, что может, действительно кому-то пригодится...

Ссылка на комментарий
Поделиться на других сайтах

Пожалуй Вы и правы,насчёт биампинга меня смутные мысли давно посещали,и акустика для него есть,дальше как у Малежика-как то боязно,что то лень

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, ВВФ58 сказал:

А то скоро Батя и Середу будем обсуждать и мудифицировать.

Не вижу проблемы, на форуме есть соответствующие разделы.

Ссылка на комментарий
Поделиться на других сайтах

Вопрос Климентия и ответы на него перенесены   https://sonus.es/topic/82-kompaktnyj-lampovyj-usilitel-dlja-kompjutera/page/9/#comment-7441





Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...

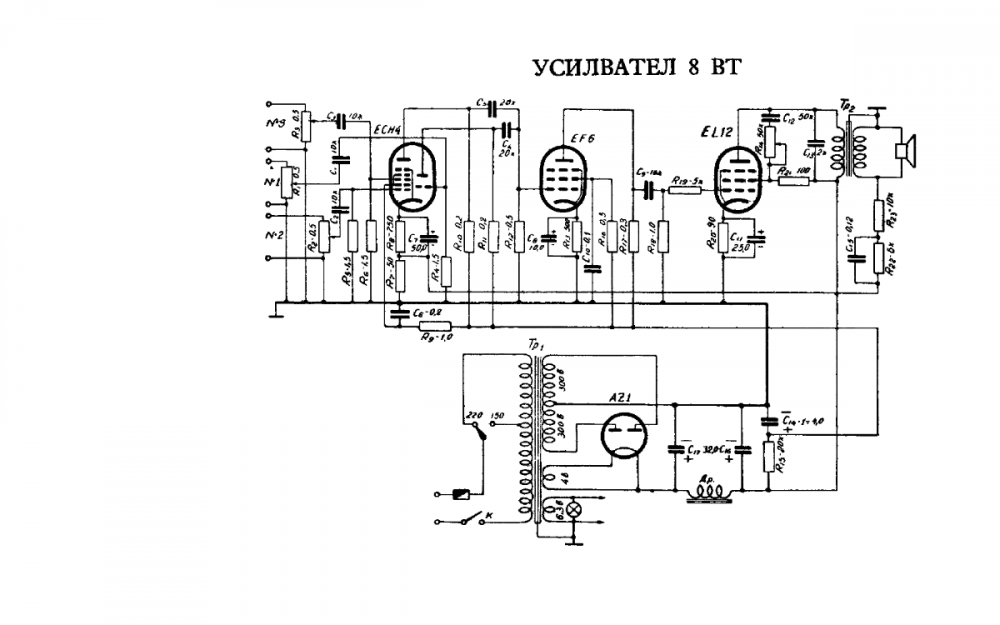

Универсальный усилитель, 1956г. В дежавю  описание с намоточными данными трансформаторов.

Радио НРБ 9-56-20.png

Радио НРБ 9-56-20.djvu

Ссылка на комментарий
Поделиться на других сайтах
