Листая старые журналы...

[Gegen]

220нанофарад - 0,22мкФ, с резистором утечки 680к ослабление на частоте 20Гц порядка 0,012дБ, фазовые искажения около 6 град.   R10 - цепь ООС.

реактивное сопротивление конденсатора : Xc=1/(6,28*F*C)  Хс- Ом, F- Гц, C- Ф

[INDEED]

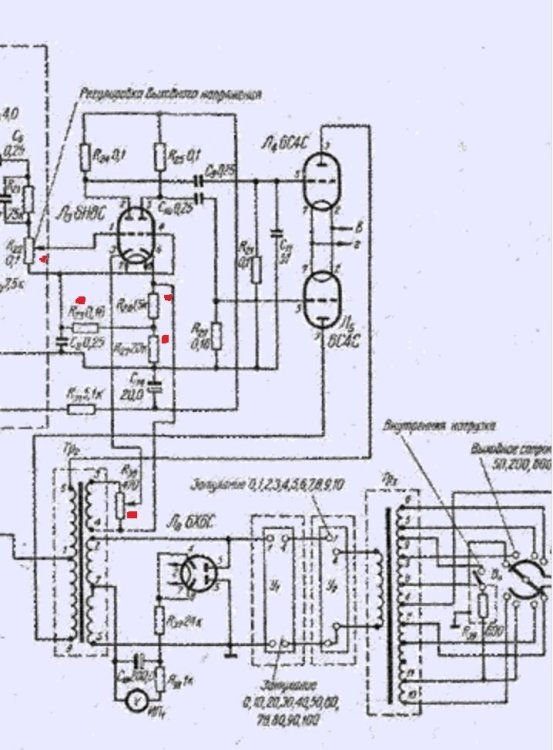

Подскажите, для тех кто с танка,  как работает фазоинверсный каскад. Если можно опишите путь сигнала. Я так в  целом понимаю что тут фазоинвертор с катодной связью но еще как то замешена ООС с отдельной обмотки выходника. Разъясните пожалуйста, просьба написать назначения каждого из резисторов в катоде 6н8с, которые я пометил красными точками. Схема Генератора Г3-2.



Изменено 21 июня 2023 пользователем INDEED

[Gegen]

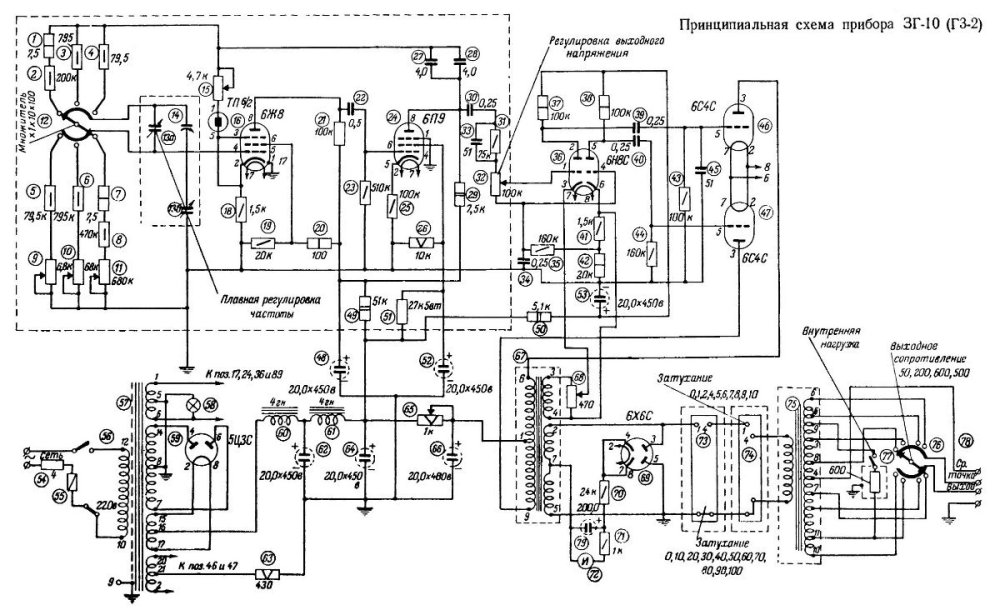

Невнятное фото части генератора ЗГ-10, неужели нельзя найти лучше, чтобы были понятны номера и номиналы деталей?

R22  0,1 мег - регулятор ур-ня входного сигнала, R23 - гридлик, или сопротивление утечки,  R2...к ножке 4 - катодный резистор автосмещения, на резисторе R... Ом  выделяется катодный сигнал, R...  подстроечный 470 - регулятор обр связи, обмотка 3-4 обр связи.  Если бы этого узла(обмотка-регулятор_ не было, катоды 6Н8С были бы соединены.

[INDEED]

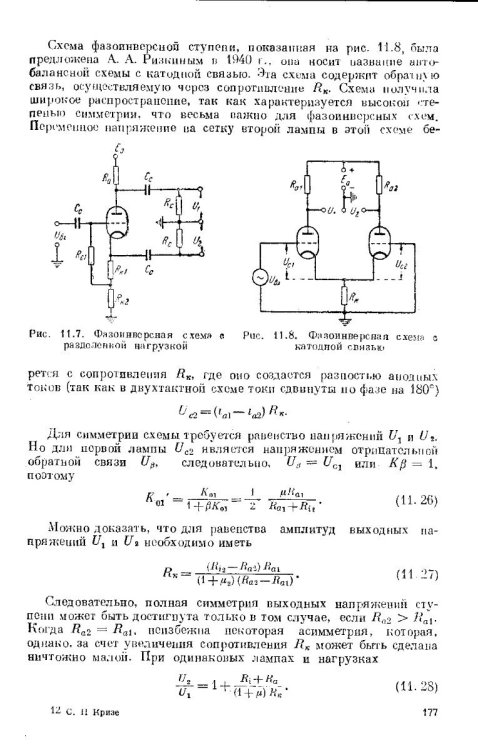

Благодарю. Лучше качества фото в Сети не существует. Так это все таки фазоинвертор с "катодной связью"? просто в описании к прибору написано "Фазоинверторный каскад усилителя звуковой частоты выполнен по автобалансной симметричной схеме на лампе" - в чем я сильно засомневался.

[KAA]

1 час назад, INDEED сказал:

Лучше качества фото в Сети не существует.

Да ладно. На этой странице отличного качества схемы в разных форматах.

http://oldradio.qrz.ru/radios/035.shtml

[Владимир]

Изменено 21 июня 2023 пользователем Владимир

[Gegen]

12 часов назад, INDEED сказал:

 Так это все таки фазоинвертор с "катодной связью"?

Да, ФИ с катодной связью,  буржуинское название "лонгтейл".

[Gegen]

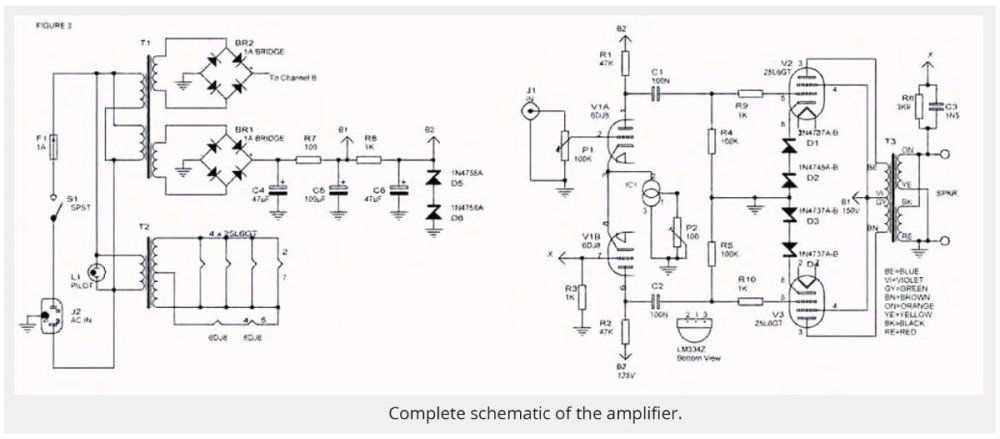

Ус-ль из журнала "АудиоЭкспресс". драйвер - 6Н23П, оконечные лампы - 30П1С.

25L6 Amplifier _ audioXpress.pdf

[FreddyLu]

Добрый всем день!

Из личного опыта ( ухи + измерения ) простой фазоинвертор мне  ближе , чем навороченные, на нескольких лампах. Разве что " длиннохвостовые " могут за себя постоять.

С уважением .

[KAA]

29.06.2023 в 12:37, FreddyLu сказал:

простой фазоинвертор

Ну вот, к примеру, и простой, и длиннохвостовый. Симметрия определяется выходным сопротивлением генератора (приёмника) тока. Прост, красив, Кни около нуля. Ближайший советский аналог пентода - 6Ж38П. Очень хорошо для этой цели подходит EF91, а также 6AU6 и его местный аналог 6Ж4П

[Gegen]

29.06.2023 в 14:37, FreddyLu сказал:

Из личного опыта ( ухи + измерения ) простой фазоинвертор мне  ближе , чем навороченные, на нескольких лампах. Разве что " длиннохвостовые " могут за себя постоять.

В этом ампе  25L6 как раз ФИ на лампе  6DJ8-ECC88 с катодной связью ("лонгтейл"), с ИТ мс LM3342. Но, коэффициент динамич. усиления К этого ФИ-12, если на сетку ведомого каскада ещё и подана ООС R6 C13, порядка 10 дБ, то К-4, этого мало для полной раскачки вых каскада при амплитуде раскачки около 15В, задан стабилитронами в катодах вых ламп 1N4737A в последовательном вкл.  2x7,5V . При макс. амлитуде входного сигнала 2В,  выходной сигнал с ФИ - амплитуда 8В.

[ВВФ58]

И что делать?

[Gegen]

Давай подумаем, небольшое напряжение питания Еа ограничивает ассортимент.... В-)  драйвер-ФИ  можно сделать-первый каскад -усилительный 6Н23П с ООС в катод, второй каскад -ФИ с разделённой нагрузкой. Динамич коэф 1го каскада -25 , плюс ООС порядка 6дБ, будет около 12.  При ООС порядка 10 дБ К будет около 8, при амплитуде вх сигнала 2В , вых с ФИ - 16В, это кое-что.

Если есть 30П1С, можно подумать над выходным каскадом, по-моему интересно подумать в вых каскаде над пентодным включением 6П13С или 6П31С.  Кому интересно-пишите, подумаем вместе. В-)

[KAA]

3 часа назад, Gegen сказал:

 первый каскад усилительный 6Н23П второй с разделённой нагрузкой



6Н26П в такой схеме даст повышение Ку в полтора раза по сравнению с 6Н23П. 6Н15П в лонгтейле - на 15-20%.

[Xpюн22]

11 часов назад, Gegen сказал:

Давай подумаем, небольшое напряжение питания Еа ограничивает ассортимент.... В-)  драйвер-ФИ  можно сделать-первый каскад -усилительный 6Н23П с ООС в катод, второй каскад -ФИ с разделённой нагрузкой. Динамич коэф 1го каскада -25 , плюс ООС порядка 6дБ, будет около 12.  При ООС порядка 10 дБ К будет около 8, при амплитуде вх сигнала 2В , вых с ФИ - 16В, это кое-что.

Если есть 30П1С, можно подумать над выходным каскадом, по-моему интересно подумать в вых каскаде над пентодным включением 6П13С или 6П31С.  Кому интересно-пишите, подумаем вместе. В-)

ФИ с совсем напрочь разделённой на 2 каскада 🙂нагрузкой. Ревокс, не какая-нибудь фигня. Работает хорошо с любыми 6Н(1...2...3...N)П.

[KAA]

1 час назад, Xpюн22 сказал:

Ревокс, не какая-нибудь фигня. Работает хорошо



Заведомо редкостно кривая схема, с заведомо разными ГВЗ и ФЧХ для разных полуволн. Зачем такая - ХЗ.

[Xpюн22]

Они ж разные где-то там, очень далеко за краями требуемого диапазона частот. "Такая", несомненно, минимум по 2м причинам - бОльший запас неискаженного выхода, по ср.с ФИРН, при равном анодном и мЕньшее выходное сопротивление.

[Gegen]

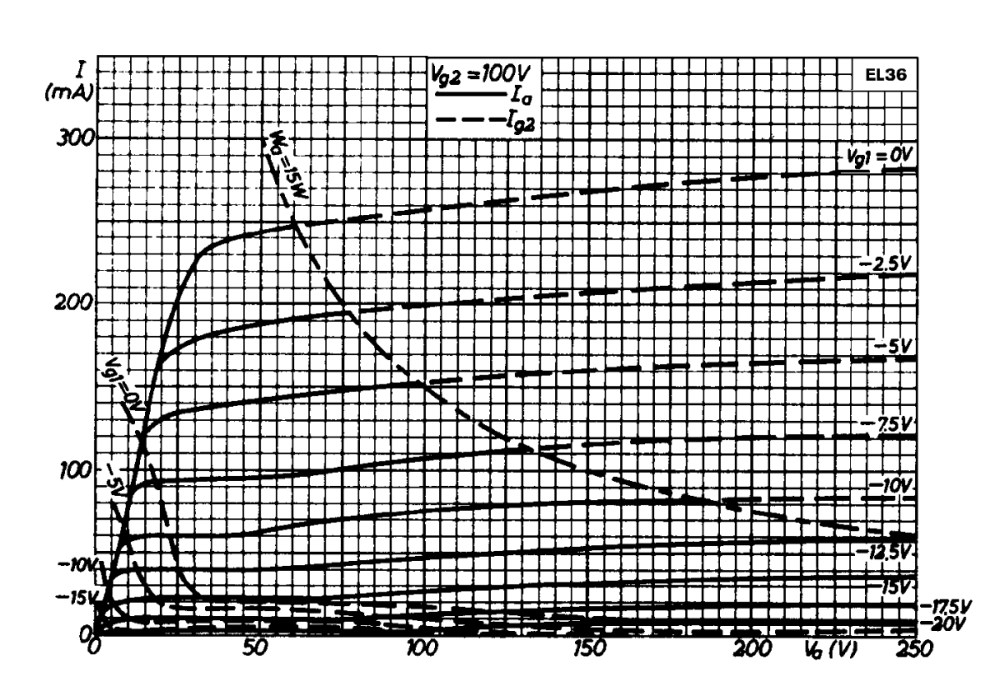

Уважаемые друзья-коллеги, в  ж-ле "АудиоЭкспресс" описан усилитель  с низким анодным напряжением, поэтому я предложил ЕСС88-6Н23П. Кстати в оригинальной схеме автор использовал  в качестве выходных накальные трансы, я у себя по сусекам поскрёб,  127-220В нет, есть только 220В ТН,  ТН31-220-50 и ТН64-220-50. Для интереса ВАХ 6П31С с UG2=100V





[Xpюн22]

"Ну дык, отож!" (С) Каждый вольт на особом счетУ.

[Gegen]

Даташит, лампа 30П1М кому интересно, может написать  мне в Л.С.

30П1М_data.rar



[Gegen]

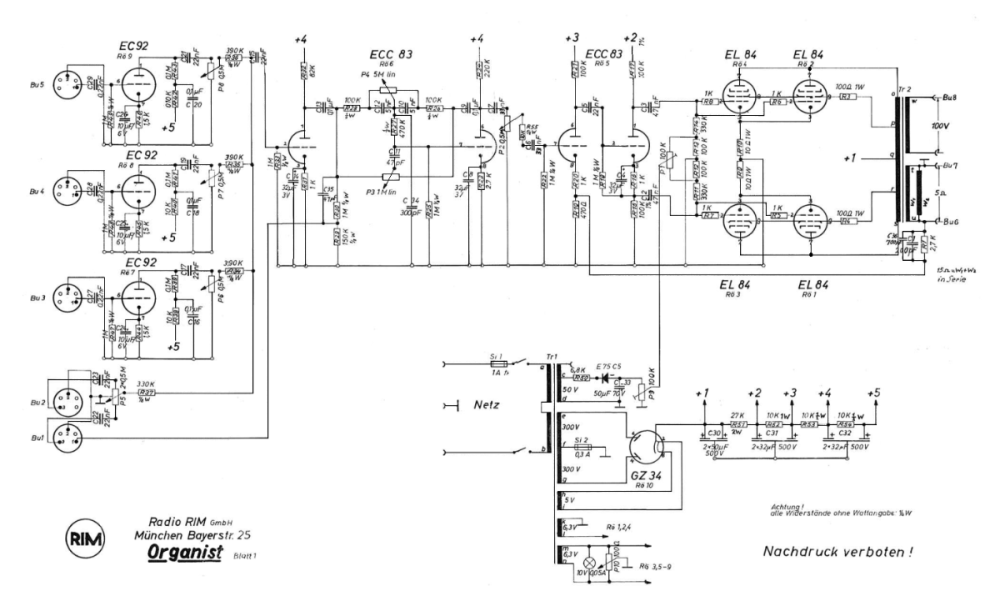

organist



[ВВФ58]

Какими нашими лампами можно заменить ЕС92?

[KAA]

1 час назад, ВВФ58 сказал:

Какими нашими лампами можно заменить ЕС92?

У неё нет прямого советского аналога. Самый близкий - 6С7Б. Примерно тот же Ку, поменьше крутизна, побольше внутреннее сопротивление.

[Gegen]

ЕС92 ;  S-7,2,   Ri-9,3к ,  Mu-67,  Pa-2,5W
6С7Б ;  S-4,     Ri-16,5к , Mu-66, Pa-1,45W
6C2П ;  S-12,   Ri-5,4к ,  Mu-50,  Pa-2,5W

[Yurik_V]

Усилитель фирмы IRT, модель V81. 1962г.
