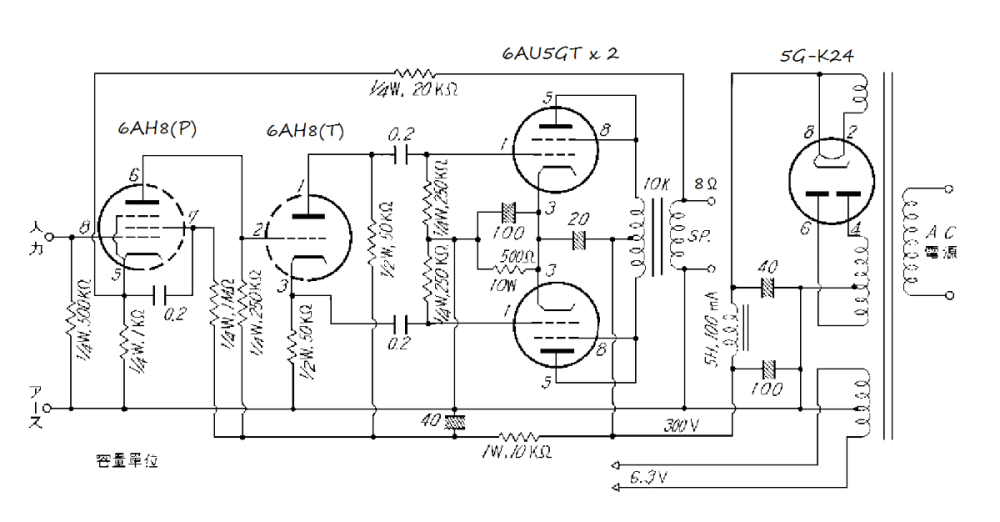

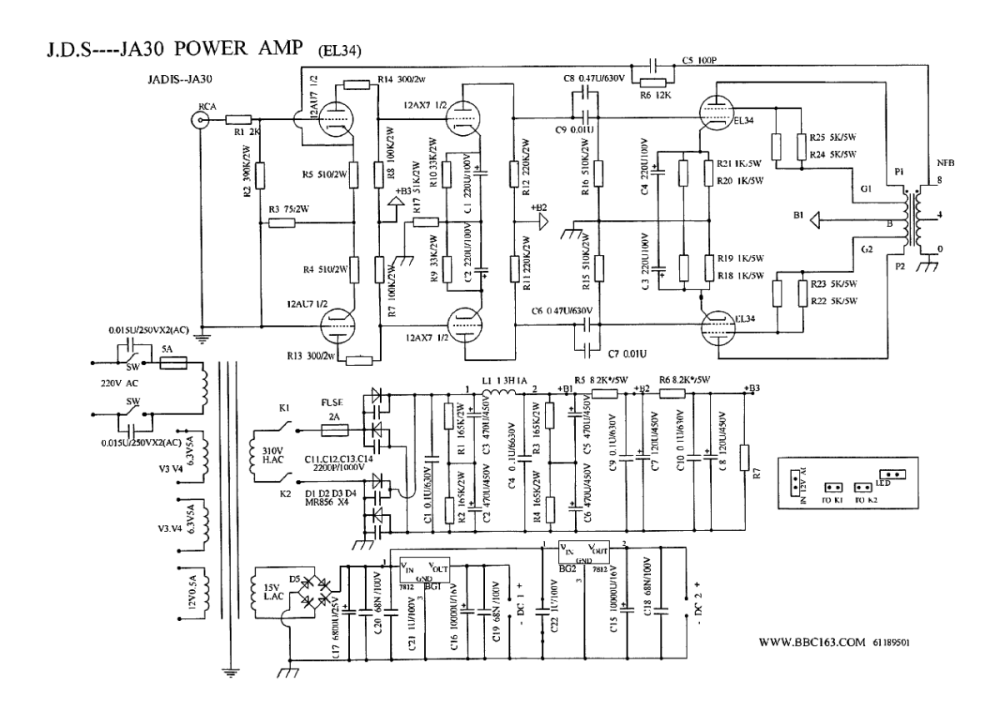

Japanese...  1я лампа-аналог 6Ф1П, выходные лампы-близкие по ВАХ и параметрам наши 6П43П, кен-5Ц4.

[KAA]

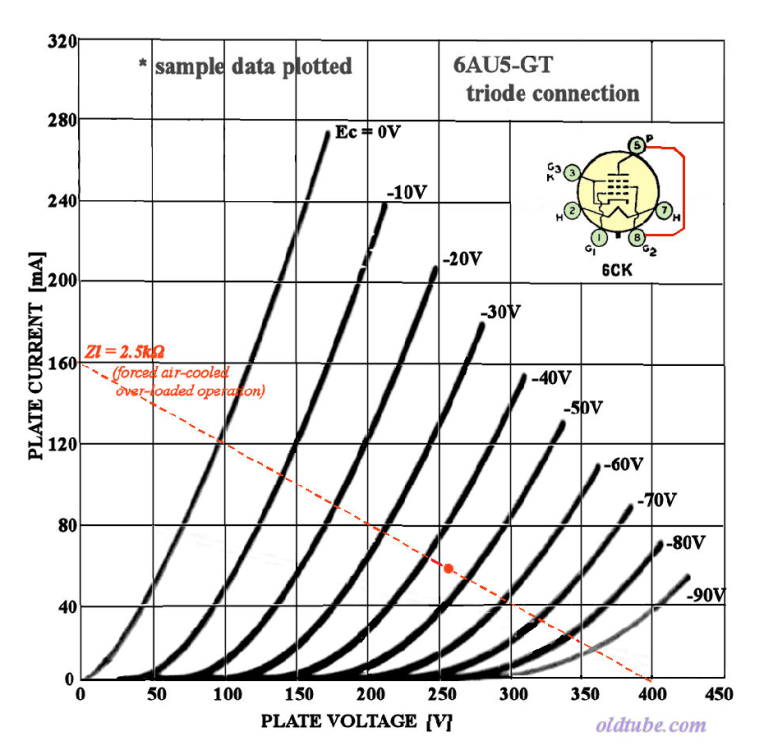

Обратите внимание, панове: если будете ставить 6П43П, то для неё 300 вольт на второй сетке - много. У неё предельное даташитное 250, и допустимая рассеиваемая мощность на второй сетке на полватта меньше, чем у 6AU5GT, хотя даташитная мощность рассеивания на аноде больше. 300 вольт без небольшого гасящего резистора и для 6AU5GT имхо многовато, эта лампа сконстрячена для режимов с умеренным сеточным напряжением и анодным напряжением больше сеточного. Дело в том, что 6AU5GT - лучевой пентод, и если не обеспечить превышение ускоряющего напряжения на аноде по сравнению с сеточным, то нарушается структура электронных лучей и можно превысить мощность на второй сетке. Кu 6AU5GT в триоде - примерно 6. Если будете юзать её в пентоде, то посоветовал бы также в сетки включить небольшие антизвонники.

[Gegen]

В цепи экр сеток ламп выходного каскада стОит включить резисторы 150-200 Ом.

[ВВФ58]

В этой схеме дроссель на 100мА всё таки маловат,хотя бы 150.У меня на 6ф3п стояло по одному на канал др5-008,и собаки тёплые были-пришлось новые мотать-не люблю тёплых деталей(кроме ламп разумеется).

[Gegen]

Резонно... действительно - дроссель маловат по току.  👲

[Xpюн22]

7 часов назад, ВВФ58 сказал:

В этой схеме дроссель на 100мА всё таки маловат,хотя бы 150.У меня на 6ф3п стояло по одному на канал др5-008,и собаки тёплые были-пришлось новые мотать-не люблю тёплых деталей(кроме ламп разумеется).

"Холодный трансформатор -> деньги на ветер!" (С).

[ВВФ58]

16 часов назад, Xpюн22 сказал:

"Холодный трансформатор -> деньги на ветер!" (С).

Возможно Вы и правы,мой древний приятель собрал как лет десять усь из журнала Радио многажды облаянный на старом форуме,в качестве выходных применил даже не ТВЗ-Ш,а их подобие из телевизоров рекорд(ЧБ),к моему удивлению играет сия конструция до сих пор,выходники греются где то до +45,но всё это играет...Макаров к акустике чуть не 35квадратов подводил...

[alex2203]

26.12.2023 в 16:19, ВВФ58 сказал:

В этой схеме дроссель на 100мА всё таки маловат,хотя бы 150.У меня на 6ф3п стояло по одному на канал др5-008,и собаки тёплые были-пришлось новые мотать-не люблю тёплых деталей(кроме ламп разумеется).

Ну у меня зашли 50мА на канал. На каждый свой.  При паспортной 80мА. Правда индуктивность меньше заявленной. Сейчас не вспомню. Но меня устроило при их масса-габаритах.  Да на 6Ф3П.

26.12.2023 в 23:34, Xpюн22 сказал:

не люблю тёплых деталей

"Когда-то очень давным-давно в другой галактике" меня учили если рука терпит, то в принципе нормально, опять забыл градусов 60.

[ВВФ58]

А если применить наши 6П13С?

[Gegen]

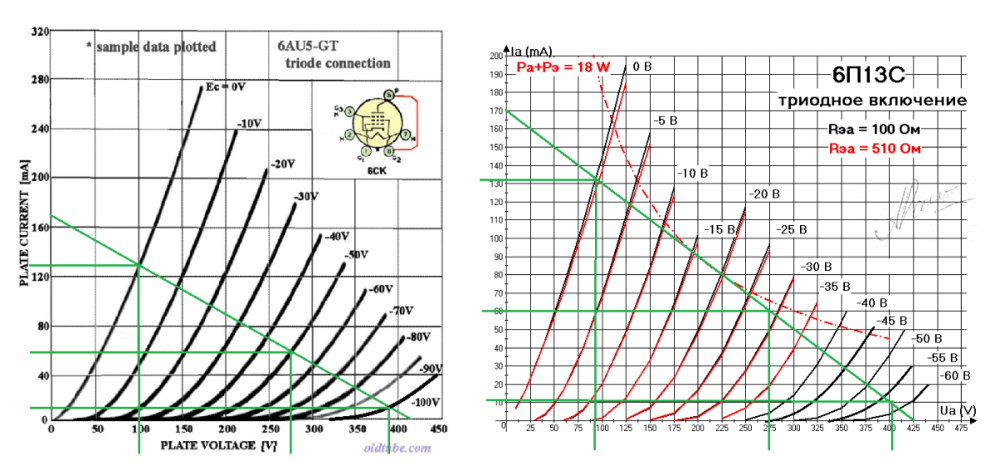

Конечно, можно. В 1998-9 году Евгений Ведухин сделал РР на 6П13С, позже схему послал Хральцовым на аудиоворлд.ру.   http://audioworld.ru/DIY/diy.html   можно посмотреть здесь.

Потом на Аудиопортале https://audioportal.su/  участниками были открыты темы по этому усилителю, одна в разделе для начинающих, вторая в разделе "Усилители, лампы, трансформаторы"

[Pavel M]

11 часов назад, Gegen сказал:

В 1998-9 году Евгений Ведухин сделал РР на 6П13С, позже схему послал Хральцовым на аудиоворлд.ру.   http://audioworld.ru/DIY/diy.html   можно посмотреть здесь.

Сюда в фазоинвертор вроде бы напрашивается 6Н7С?

[Gegen]

У 6Н9С К-50, это обуславливало достаточную чувствительность при работе усилителя с кассетными деками в качестве источника сигнала. Можно 6Н7С с динамическим коэф. усиления К-25 при работе от CD проигрывателя и компа..

[Pavel M]

Смещение 6п13с указано 22-24В (ладно бы это были 6п31с со смещением под 50В). Пойду почитаю классиков.

[Gegen]

В динамике.

[alex-amur]

Всем добра и здоровья! С Новым годом! И вот такой вопрос: если поставить оконечные лампы 6П13С, то можно ли пентод преда 6Ф1П переключить в триодный режим и его коэффициент усиления?

[KAA]

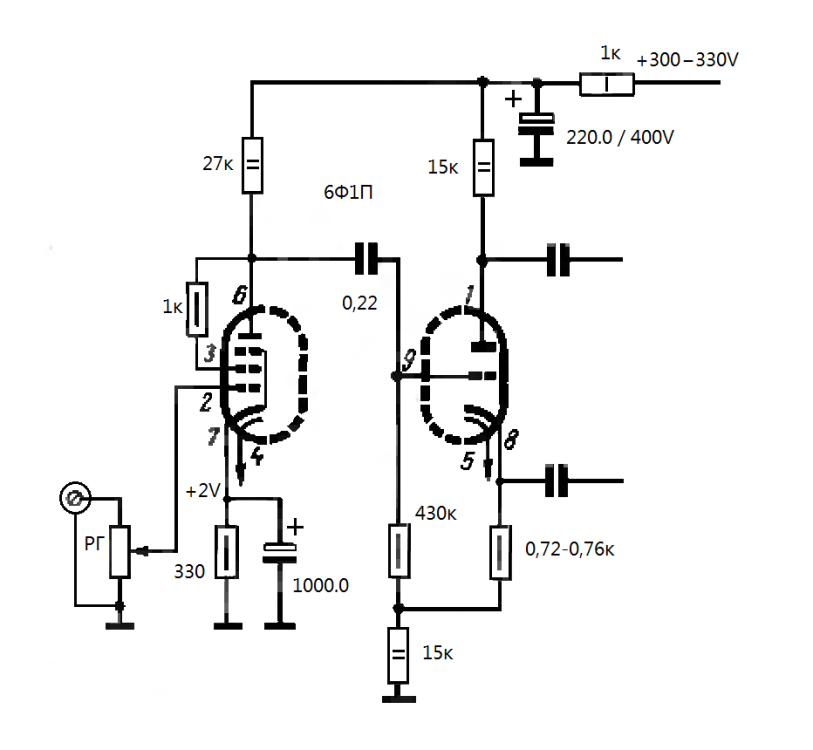

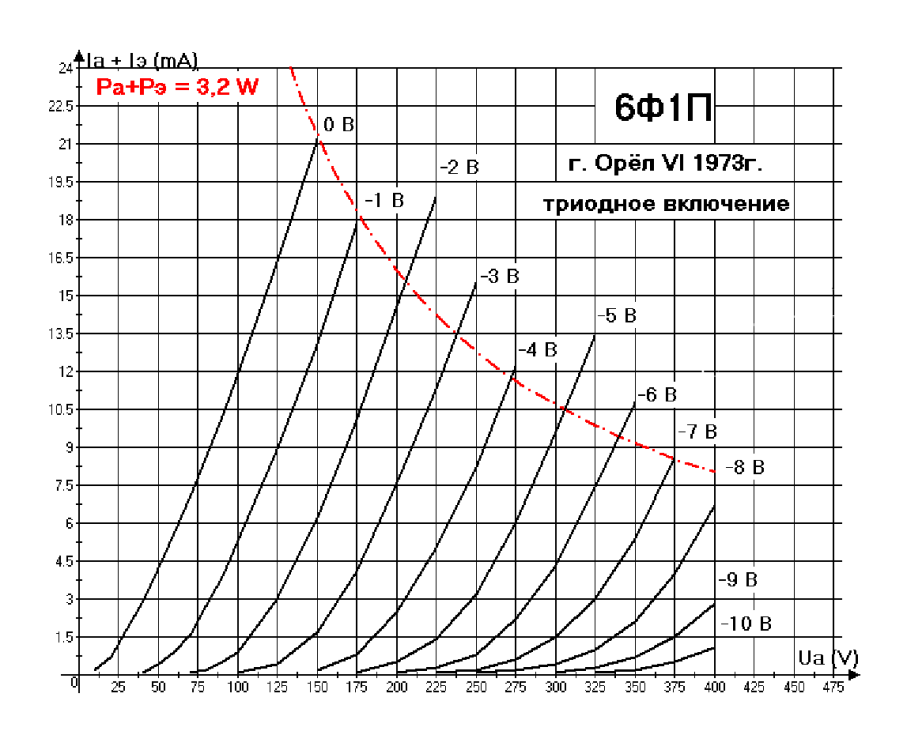

А зачем её переключать в триодный режим? Может, лучше просто более "человеческий" режим подобрать? Во всех схемах, куда ни глянь, 6Ф1П забита в какой-то микроток, а между тем она под другое заточена, и оптимальная линейность у неё и звучание в районе пары вольт смещения или немного больше и порядка десяти миллиампер на аноде. Проблема только в том, что нужно точно выставлять режим, поскольку у 6Ф1П практически нет запаса по току анода, ни у триодной части, ни у пентодной. ЗЫ. Весьма рекомендую питать накал 6Ф1П постоянкой. ЗЗЫ. Я лампы такой - 6AH8 - не видел никогда, и у Франка такой нет. Прямой аналог 6Ф1П - 6BL8. А 12AH8 - вообще триод-гептод.

[Gegen]

2 alex-amur  С Н.Г!

Оно и так хорошо и этак неплохо.  👲 При переключении 1го каскада в триодный режим нужно немного изменить схему, по постоянке разделить каскады ФИ конденсатором и выставить режим второго каскада.  В триоде Mu~40-42, Ri~6-6,5k.   Удачи!

[alex-amur]

Gegen, KAA

Понятно, спасибо. Еще посмотрел вот здесь.

[Gegen]

03.01.2024 в 13:13, alex-amur сказал:

Gegen, KAA .  посмотрел вот здесь.

Чесать левой пяткой правое ухо.

Взгляните.



Был собран макет, выходные конденсаторы 1мкФ, нагрузочные резисторы 100к, параллельно им конденсаторы 100пФ, имитирующие входную динамич ёмкость(Миллера). Уровень входного сигнала 1V RMS. Динамический коэф усиления К~26, АЧХ ФИ 15Гц-150кГц.  Приборы: Г3-111, В3-53.

[alex-amur]

21 час назад, Gegen сказал:

Чесать левой пяткой правое ухо

😊 ага

[Gegen]

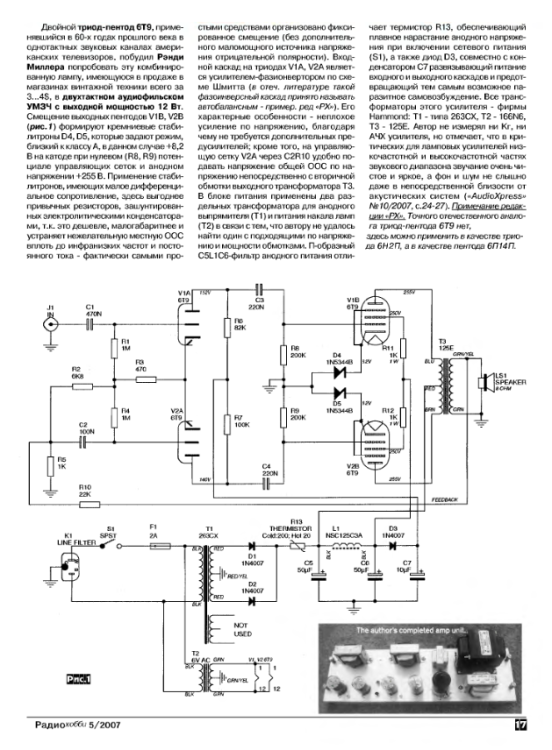

В дайджесте журнала "Радиохобби".

6T9.pdf

[Климентий]

Какие будут режимы ламп 6П14П? Выходной трансформатор

[Gegen]

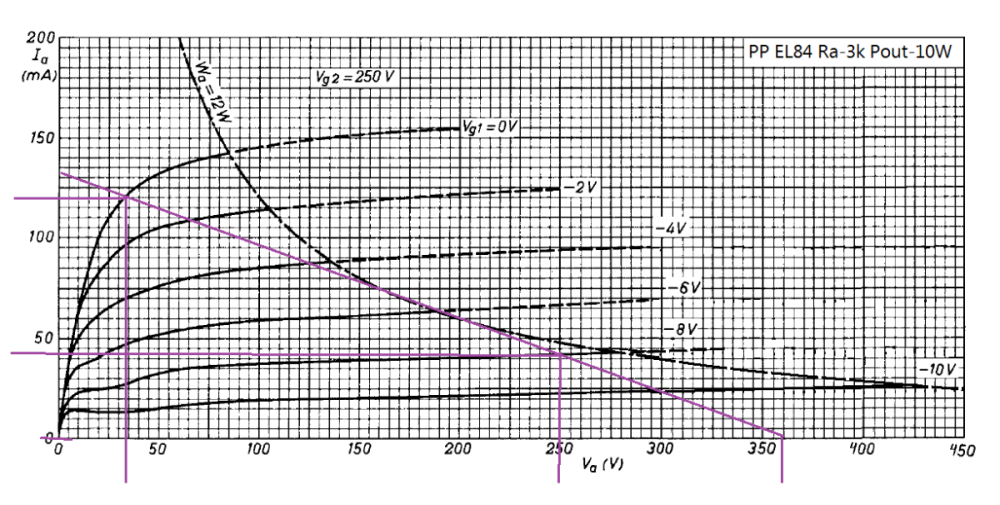

Привет!  Для пентода, чуть в АБ - режимы стандартные, анод, ЭС.-катод- - 250В, стабилитроны в катоде можно Д815В, при их  максимальном токе стабилизации -950мА, можно применить один на 2лампы. Вых транс. можно применить ТВЗ-1-6. Удачи!

[Gegen]

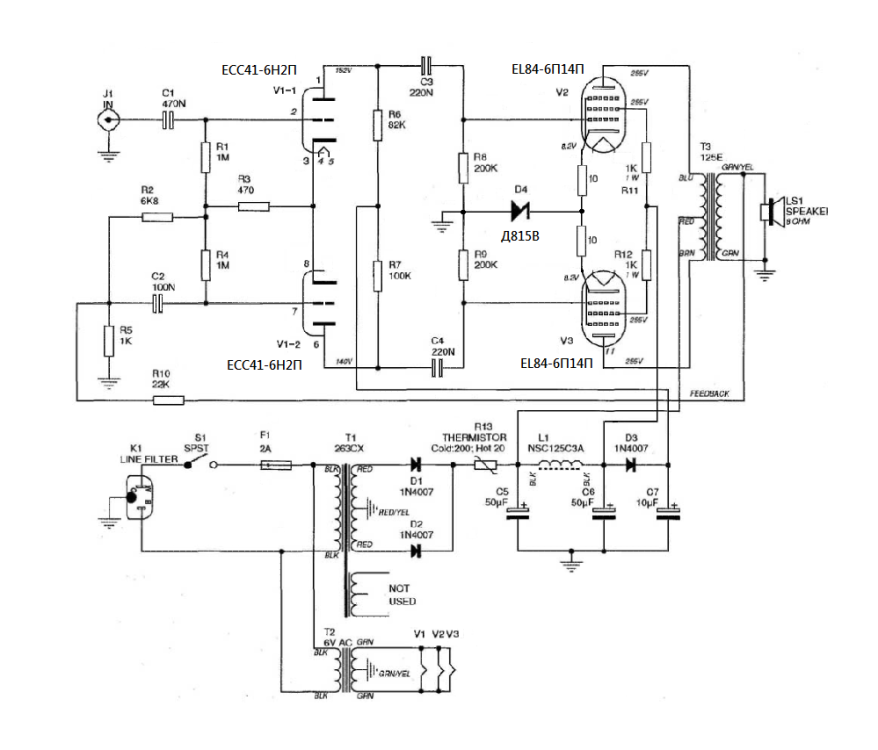

Схема.  Блок питания не пересматривал, поскольку не знаю, у кого какие имеются трансформаторы и дроссели,  R8 и R9 220к можно увеличить до 470-510к.  Удачи!

[Gegen]
