Ламповый усилитель на 6Р3С-1


Recommended Posts

У вас на схеме 2я половинка 6н23п работает с токами сетки. Смещение второго каскада, это разница между потенциалами на катоде второй лампы и аноде первой. Т.е. на катоде 2ой - должно быть напряжение больше чем на аноде первой, на величину этого самого смещения. Маловаты анодные нагрузки (1.77Ri), из-за чего и  ток великоват 13мА -1ый и аж 22мА! - 2ой каскад,  думается, лампочки в таком режиме быстро отдадут свой ресурс.

  • Like 1
Link to comment
Share on other sites

Не, не работает она с токами сетки. Но ток анода великоват, действительно. И скорее всего влетает в ограничение при отн.небольших амплитудах.Когда и попытается начаться ток сетки. На лампе ФИРН д.б. порядка 0,3-0, 5 от общего питания.

Edited by Xpюн22
  • Like 1
Link to comment
Share on other sites

понял. R4R5 по 18к. ну или R4=18k; R5=20k.

хотя в симуляторе всё работает нормально даже почти без смещения второй половины 6н23п) что странно



05.10.2022 в 08:50, Gegen сказал:

вот ещё схема 51У-19, из др. книги.


я попробовал в симуляторе сотворить лонгтейл с таким включением повторителей как на схеме, но на 6н6п. и какая-то хрень получается.. на катодах Л3 отсутствует отрицательный потенциал. при этом выходной каскад в симуляторе я не собирал. правильно ли я понимаю, что от тока первых сеток напряжение на катодах Л3 снижается до отрицательных значений?

Edited by noob
Link to comment
Share on other sites

Для сравнения внутренности ГУ19 и 6Р3С-1

Обратите внимание на площадь анода 6Р3С-1 по сравнению с ГУ19 он больше раза в 1,5, что не мало важно для НЧ, у каждого анода свои сетки причем управляющая навита кругом и чаще чем у ГУ19.IMG_20221016_215850.thumb.jpg.41285d14af9de0212f6bd6d62b3e9b71.jpgIMG_20221016_215941.thumb.jpg.23439f6e8275609089e280cfa3e9a34b.jpg



  • Like 1
Link to comment
Share on other sites

6р3с не плохая лампа. её такой делает большой разброс половинок внутри баллона, ещё больший разброс между лампами и гигантский обратный ток первой сетки. подумываю о повторителях с непосредственной связью... даже с учётом замены на гу29/ги30 в будущем.

Link to comment
Share on other sites

20.10.2022 в 10:17, Gegen сказал:

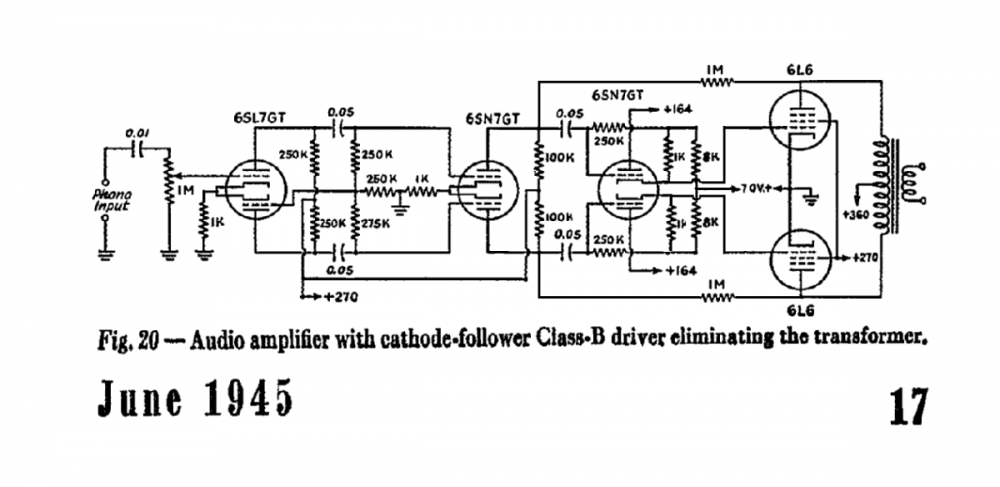

Информация к размышлению, схема из амер. ж-ла. Аттач.

1945_class B.png

на ум приходит аналогичное решение, но на 6р3с/гу29/ги30 с повторителями на 6н6п. в катодах повторителя 6,8к. а ещё это то что я ещё не понял как в симуляторе погонять

Link to comment
Share on other sites

  • 6 months later...
  • 1 month later...
09.05.2023 в 10:41, serjant-20062 сказал:

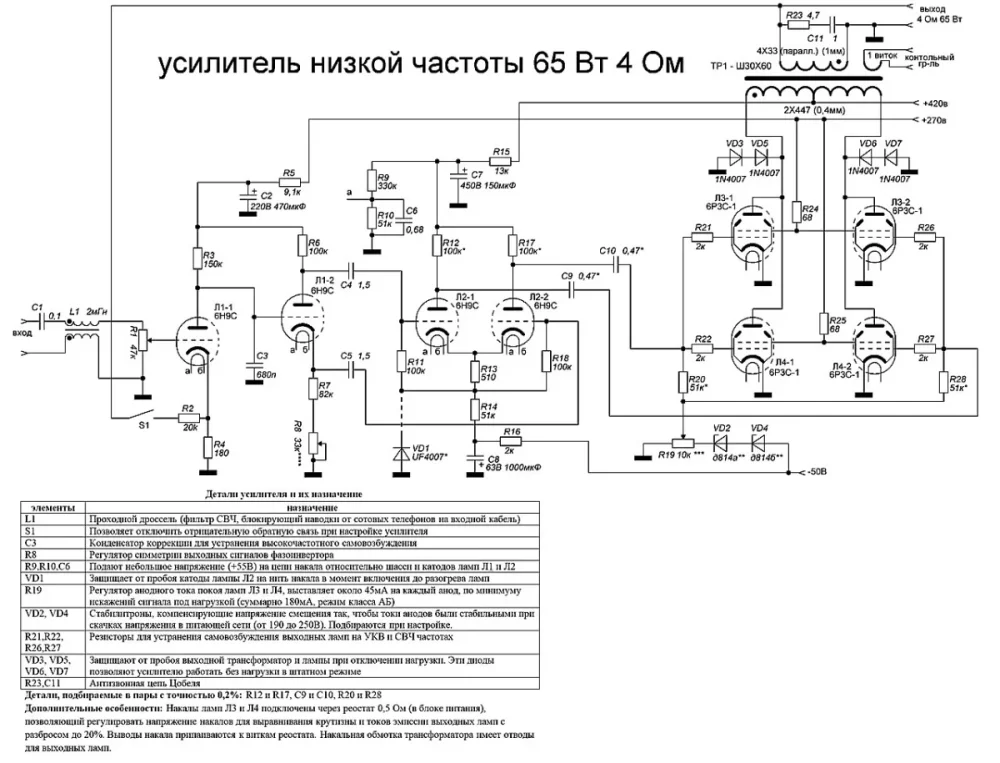

Вот что удалось найти  на 6р3с Rp--RvKH_C0-1.thumb.jpg.b8a6947b8ed582a4ae72deaef3be2e98.jpg



а в чём собственно вопрос?)

схему я бы поменял... во-первых с 6р3с-1 лучше ничего не делать. во-вторых октальные лампы нет никакого эстетического смысла применять в закрытом корпусе(а он должен быть закрытым из соображений по безопасности, на которые намекают открытые аноды выходных ламп). в третьих 6н9с не сможет раскачать выходной каскад с таким его входным сопротивлением. Да и маловато оно для таких режимов 6р3с. вместо этого первый каскад делаем на 6н8с(6н1п), второй каскад на 6н7с(6н6п). естественно с пересчётом "обвязки". схема в моих постах выше. И катодом об землю 6р3с-1 в таком режиме не умеет, насколько мне позволяет судить мой скромный опыт 🙂

Edited by noob
Link to comment
Share on other sites

  • 4 weeks later...

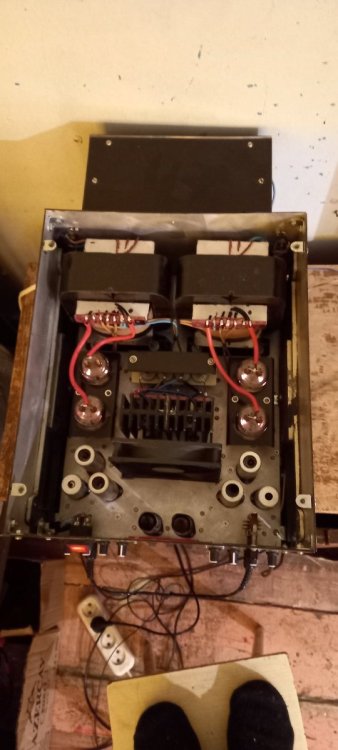

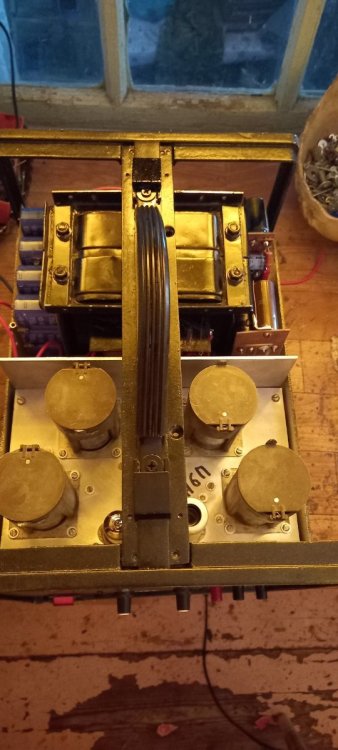

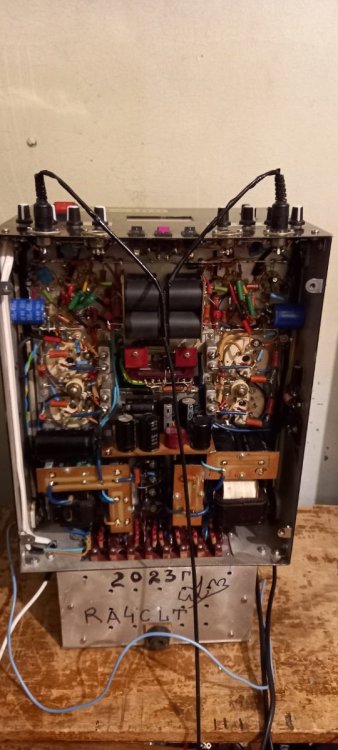

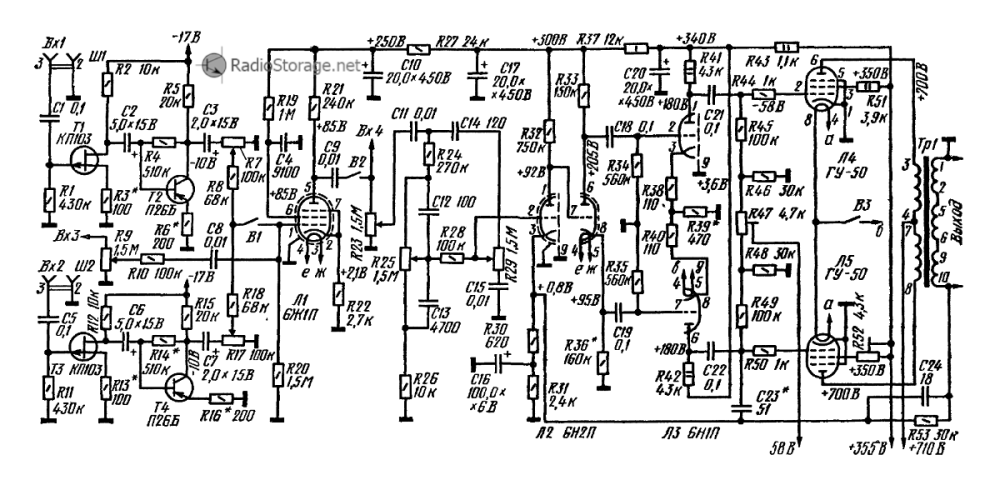

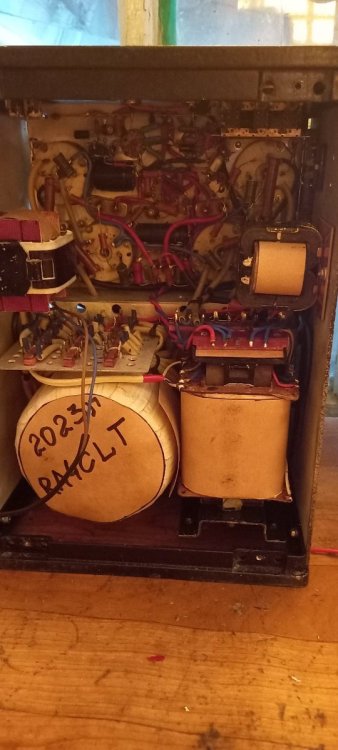

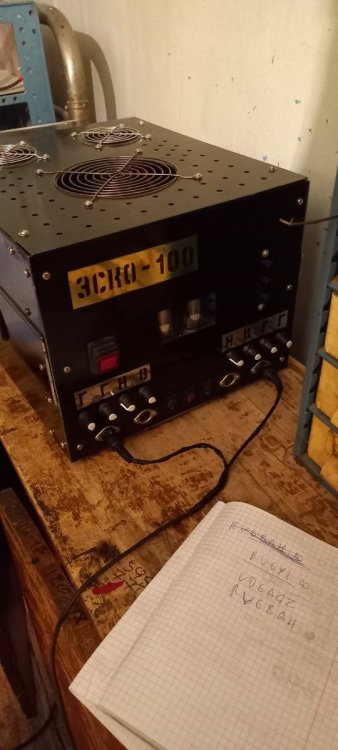

Унч 6р3с гу 50 двухтактный кто собирает

20230702_223717.thumb.jpg.3539698df053011149960a36a6df7da7.jpgР20230702_223717.thumb.jpg.3539698df053011149960a36a6df7da7.jpg20230702_223717.thumb.jpg.3539698df053011149960a36a6df7da7.jpg20230708_095841.thumb.jpg.373da34a6b304b0d3dc729293367ba49.jpg20230708_100108.thumb.jpg.17ed304200f2eccce7525e6c20925a75.jpg20230702_223717.thumb.jpg.3539698df053011149960a36a6df7da7.jpg20230509_085323.thumb.jpg.2cf865b164cb13be67e9723923b35150.jpg20230509_085323.thumb.jpg.2cf865b164cb13be67e9723923b35150.jpg







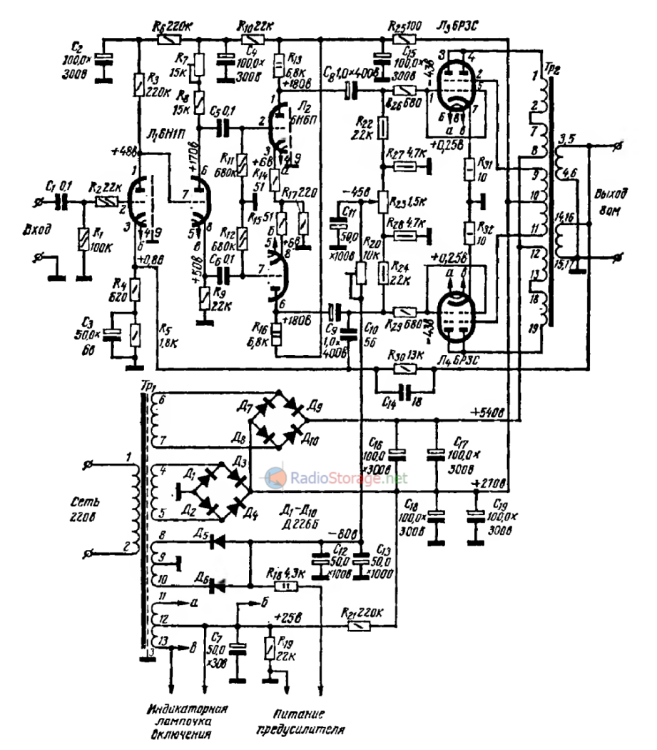

Собирал на 6р3с журнал радио 72 г 10 номер Кто исполнял унч из журнала сделал в один как у автора вроде не плохо на слух Приборов у меня нету как у Вас тока простой Китай

  • Like 1
Link to comment
Share on other sites

  • 1 month later...
09.07.2023 в 15:41, Алексей сказал:

Унч 6р3с гу 50 двухтактный кто собирает

Собирал на 6р3с журнал радио 72 г 10 номер Кто исполнял унч из журнала сделал в один как у автора вроде не плохо на слух Приборов у меня нету как у Вас тока простой Китай

Все делают по приборам унч  А мы как страдивали  на слух делал скрипки Не один прибор не может так сделать настроить скрипку как слух

Много схем много видио про лампы унч У каждого что-то можно посмотреть что-то взять Но беру схемы из журналов Что то дополняют

Каждый нам человек  интересен  и  дорог по своему  как и унч



Не кто не пишит

  • Like 1
Link to comment
Share on other sites

16.08.2023 в 14:33, Алексей сказал:

А мы как страдивали  на слух делал скрипки Не один прибор не может так сделать настроить скрипку как слух

Если бы во времена Страдивари были современные приборы и оборудование, уверяю вас он ими непременно воспользовался.

Как сейчас настраивают струнные с помощью тюнера это быстро и удобно. А слух знаете у каждого свой как и вкус.

Link to comment
Share on other sites

19 часов назад, Алексей сказал:

Каждый нам человек  интересен  и  дорог по своему  как и унч

Привет спс что ответили  я думал не кто не пишит и не читает

У меня нет не чего  я как страдивали на слух тока прибор простой  ток замер

Тюнер на страивали на слух я думаю Что не говорите а слух лучше прибора Если есть дар

Link to comment
Share on other sites

Одна схема разные  руки и у всех по разному Хоть сделано  в один в один Я не понимаю смысла  делать на дереве  Делаю алюминий  корпуса  как ту 100 экран надёжный  крепкий  монтаж  Заводской  корпус рамка А ДЕРЕВО на верно проводник может я устарел

6р3с хорошая лампа Я  6р3с брака много купил 10 шт три сразу капут хоть и калил сутками ток как надо напрога мало и три капут

Немой Вы прокакой унч на писали который на фото я скинул гу 50 И 6Р3

Я не спец мой номер 89276292075 лучше на земле Лучший тран намотанный намотанный своей рукой как силовой и выходной С уважением  к Вам

Хороший унч хороший шаси но не дерево

Link to comment
Share on other sites

6 часов назад, Алексей сказал:

Делаю алюминий  корпуса  как ту 100 экран надёжный  крепкий  монтаж

Алюминий как экран в ВЧ схемах хорош, в УНЧ лучше использовать железо.

Link to comment
Share on other sites

На главной странице в правом верхнем углу знак письмо 📩 , при установке стрелки мышки на него выходит надпись "сообщения", кликните  левой кнопкой мыши это значок.

Link to comment
Share on other sites
