Ламповый усилитель на 6Р3С-1


Recommended Posts

Прошу участников форума, посмотрев эту схему, объяснить мне, стоит ли заниматься изготовлением такого усилителя.

6Р3С 2-х такт.jpg

Link to comment
Share on other sites

Не могли бы Вы пояснить подробнее, что подразумеваете под "стоит ли"? Будет ли оно работать хорошо? Будет ли работать лучше, чем сопоставимые по ресурсам? Будет ли работать вообще? Что-то иное?

ЗЫ. Если коротко - не стоит.

  • Like 1
Link to comment
Share on other sites

Конструкция ламерски безграмотная, если и будет как-нибудь работать - между херово и очень херово, "высококачeство"  на уровне плинтуса.

  • Like 3
Link to comment
Share on other sites

Все дело в том, что знакомый принес мне три лампы 6Р3с-1. В интернете попалась эта схема. Вот и спросил вашего мнения. Когда-то намотал выходной трансформатор на тороиде для двухтакта на ГУ-29, но тоже отговорили. Думал применить для 6Р3с-1, но не судьба.

Link to comment
Share on other sites

Если есть всего 3 лампы, то делать любую схему на них не стоит.

Для усилителя надо в запас несколько комплектов ламп. И гнаться за простотой тоже не надо. Есть много отлаженных схем на любой вкус.



На ГУ 29 или 32 вполне можно собрать РР. Но надо стерео конечно.

Link to comment
Share on other sites

1 час назад, Viktor47 сказал:

Все дело в том, что знакомый принес мне три лампы 6Р3с-1.

Лампы 6Р3С обычно отличаются по жизни таким нехилым разбросом параметров и половин, что если Вы и надумаете на них что-то дельное собирать, то комплект запасать надо как можно больше, для подбора.

Link to comment
Share on other sites

8 часов назад, Viktor47 сказал:

стоит ли

Нет, разумеется. Это же очередная дурь из интернетиков, картинки на заборе.

Если у вас ОДИН выходной трансформатор - ну, гитарный оконечник можно собрать, только неплохо бы уточнить например коэффициент трансформации. В смысле, Rа-а какое. На какую нагрузку. Сравнить с Прибоем можно, там 5 килоОм что ли, не помню, давно смотрел... Дальше как всегда - где, чем и из чего пилить шасси, какое найдётся питание... А всякие лампы и схемы - да ей-богу, совершенная ерунда, о них имеет смысл вспоминанть в самую последнюю очередь. Процентов восемьдесят возни - это слесарка...

Link to comment
Share on other sites

Многолетний опыт(и не только мой)  показывает,  не стОит  юзать  6Р3С, даже "на безрыбьи".   https://audioportal.su/threads/6r3s-chto-za-zver.4045/page-2

Климентий  Куцуев   https://sonus.es/profile/69-klimentij/     имеет хороший  опыт построения РР усилителей на лампах ГУ-29, ГИ-30.

Пока!  Манаков А.  gеgеn48(dog)mаiI.гu

  • Like 1
Link to comment
Share on other sites

21 час назад, Viktor47 сказал:

заниматься изготовлением такого усилителя.

Эта схема не будет  работать - анод 6ж5п сидит на земле по переменке.  Смещение выходных ламп, с учетом непосредственной связи, недостаточно - на сетках всегда будет "+". Про режим 2 сетки 6ж5п даже не упоминаю...

PS ссылка на источник этого: https://pikabu-ru.turbopages.org/turbo/pikabu.ru/s/story/vyisokokachestvennyiy_lampovyiy_usilitel_na_6r3s1_i_6zh5p_4422270

Link to comment
Share on other sites

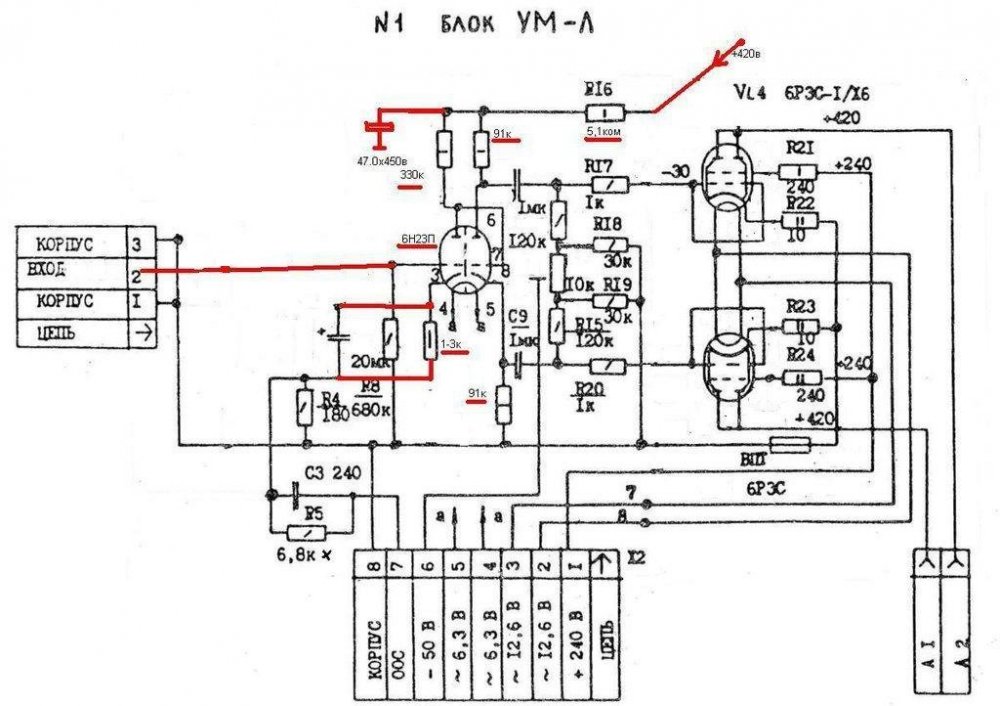

Схема доработки Прибоя со штатными ТС и ТВЗ. Не забыть поменять выводы первичной обмотки ТВЗ местами. Для лучшей фильтрации анодного в питание  можно поставить дроссель к примеру Д48.

15447638689385586.thumb.jpg.f55a47f2402f5a65b766fdedfb5fcbf7.jpg15447638689385586.thumb.jpg.f55a47f2402f5a65b766fdedfb5fcbf7.jpg

  • Like 1
Link to comment
Share on other sites

Только надо разделить катоды выходных ламп, на каждую свой личный резистор и личный конденсатор, 1000мкф и более. Иначе всë это работает нестабильно.

Link to comment
Share on other sites

8 часов назад, Ден123 сказал:

Эта схема не будет  работать



Фраза "будет ли работать вообще" не просто так появилась в перечне предложенных мною альтернатив 😄

Link to comment
Share on other sites

23 часа назад, Viktor47 сказал:

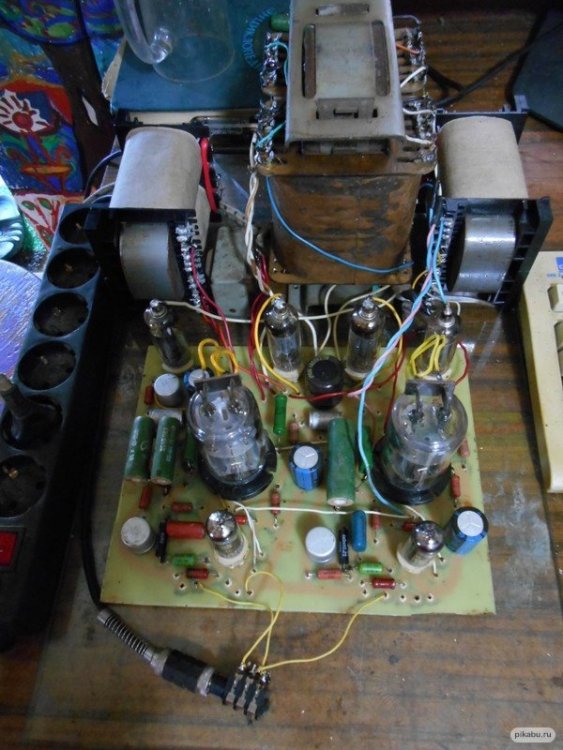

 В интернете попалась эта схема.

Первое что попалось это пикабу и вот этот "высококачественный" усилитель, я так в школе в 5 классе начинал паять

https://pikabu.ru/story/vyisokokachestvennyiy_lampovyiy_usilitel_na_6r3s1_i_6zh5p_4422270




Link to comment
Share on other sites

Кстати, насколько помню, киноусилители УО-сколько-то, с 6р3с, 1-2-3-4 шт, работали: а - хорошо, б - вполне надёжно. Т.е. видимо правильно там её приготовили и была радость...

Собственными руками "Прибой" штуки 3 переделал "по АМЛу", с учётом высказанных ранее поправок. Да, и 12 Вт выходной немощности там на входе выходного тр-ра, а на его выходе остаётся этих самых ватт около 8.

Link to comment
Share on other sites

3 часа назад, Gegen сказал:

Насколько я помню, дедушку пытали лет восемь, если не пятнадцать, эньтуозиздты за это время необратимо поуродовали три четверти прибоев всего xUSSR, и только потом он признался, что никогда ничего подобного не паял. То есть оказалось как всегда, бредек из энтюрьнетяков (в данном случае - из мурзилочки, первоисточнег - аудевомаhазин).

Я переключал 6Ж32П в триод и подбирал коррекцию. Взамен того, что там было от аффтора (котрое в некоторых ситуациях резало полосу сверху начиная с восьми килоГерц).

  • Confused 1
Link to comment
Share on other sites

3 часа назад, KAA сказал:

Фраза "будет ли работать вообще" не просто так появилась в перечне предложенных мною альтернатив 😄

Мэтр, ну какие могут быть альтернативы - это не работает и точка ру. 🙂

Link to comment
Share on other sites

1 час назад, Xpюн22 сказал:

Кстати, насколько помню, киноусилители УО-сколько-то, с 6р3с, 1-2-3-4 шт, работали: а - хорошо, б - вполне надёжно. Т.е. видимо правильно там её приготовили и была радость...

У них был фазоинвертор с разделённой нагрузкой на довольно мощной лампе - пентодной части 6Ф5П, а в управляющих сетках выходных ламп предусматривались приличные антизвонные резисторы. В УО-4 стояли 4 штуки параллельно, причём в каждом плече объединялись половины разных ламп - тупо шло усреднение параметров. В УО-15 - три впараллель, в УО-13 - две впараллель, в УО-11 - одна.

Link to comment
Share on other sites

10 минут назад, Ден123 сказал:

Мэтр

Мэтр у нас Анатолий Иосифович, а я - так, примкнувший 🙂

  • Like 1
Link to comment
Share on other sites

Posted (edited)

Да-да, ФИ на пентоде 6ф5п в триоде и резисторами то ли 3,3к, то ли 4,7, соответственно "гридлики" у рогатых почти "по Макарову", и даже при фикс.смещении они живут долго и счастливо... И, наверняка, ещё и в классе В, с током покоя ма 20... Один из вариантов успешного рецепта.

Edited by Xpюн22
Link to comment
Share on other sites

5 минут назад, Xpюн22 сказал:

то ли 3,3к, то ли 4,7

1,8К антизвонные, 6,8К + антизвонные - гридлик.

Link to comment
Share on other sites

9 часов назад, KAA сказал:

Мэтр у нас Анатолий Иосифович, а я - так, примкнувший 🙂

Надо ввести градацию: суперМэтр, Мэтр и полМэтра. ПолМэтрам выдавать кепка, "я так думаю!" (со Ф. Мкртчян). 🙂

Link to comment
Share on other sites

И штаны выдавать разного цвета. Ничего не надо вводить, и так наполучали медалей и званий... как незабвенный Леонид Ильич, лучший друг советских...(далее по желанию)

  • Like 3
Link to comment
Share on other sites

04.05.2022 в 00:46, KAA сказал:

в управляющих сетках выходных ламп предусматривались приличные антизвонные резисторы

Там, помница, не в антизвонности был весь фокус, а в утечках... килоОм не то по двадцать, не то даже ещё раза в три меньше, не помню. Вместо как всегда. Двадцать или пятьсот - в этом месте две ОЧЕНЬ больших разницы.

03.05.2022 в 22:56, Xpюн22 сказал:

12 Вт выходной немощности там на входе выходного тр-ра, а на его выходе остаётся этих самых ватт около 8

Я однажды "из чистого любопытства" https://youtu.be/X0Yk8gMPQ-s?t=1591 отджавахарлал УМ-50 - удвоитель элиминируется, на вых. каскад идёт где-то +330, 807-е надо включить триодами, в экранные сетки им обязательно сунуть Ом по сто, а не то звенит, выходному трансформатору сделать хитрое обрезание с пришиванием обрезанного обратно (увеличивается число витков анодной обмотки) - на аудиопортале вычитал, лет пятнадцать назад там кто-то писал, ну лишние входные  каскады выкинуть... Кажется, 12 Ватт в итоге и получилось, потерпевший был искренне Щщястлев.
Спектры, пардон, не смотрел.



  • Confused 1
