KAA Posted May 6, 2022 Share Posted May 6, 2022 53 минуты назад, Phlanger сказал: килоОм не то по двадцать, не то даже ещё раза в три меньше, не помню. 6,8 Quote Link to comment Share on other sites More sharing options...

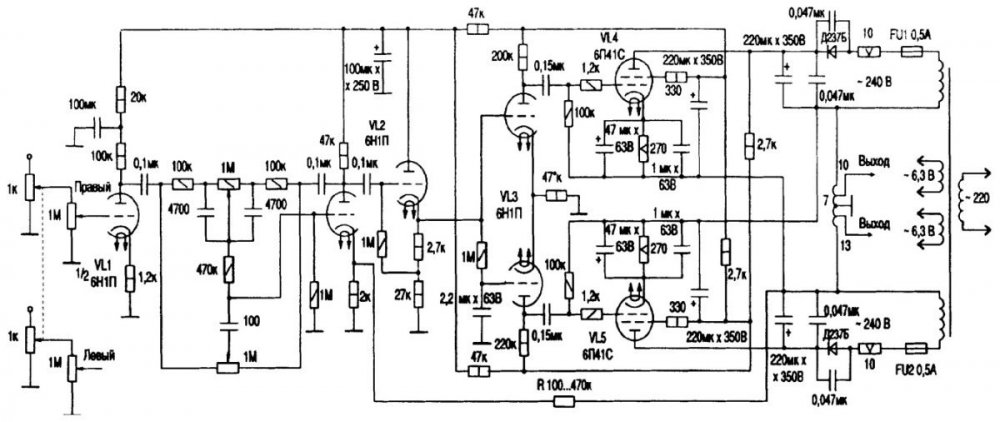

Gegen Posted May 8, 2022 Share Posted May 8, 2022 Медали в дОску и штаны в полоску...В-) Общий гридлик в смещении - 3,9к. И даже с этими номиналами часто имел место лавинный саморазогрев ламп в усилителях ТУ-100У4.2, в кинаповских усилителях лампы жили дольше, режимы там более щадящие. Схема кинаповского УО-11 Quote Link to comment Share on other sites More sharing options...
Viktor47 Posted May 8, 2022 Author Share Posted May 8, 2022 Нашел схему для лампы ГУ-29. Опять спрашиваю ваше мнение, т.к. хочу повторить ее в железе. Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 8, 2022 Share Posted May 8, 2022 Эта схема подходит для гитарного оконечника, высокое Еа, отсутствие ООС, большое выходное сопротивление. Орать будет . МеНЕ подойдёт для дома. На старом АП https://audioportal.su в разделе Усилители, Лампы, Трансформаторы есть ветки с РР усилителями ГУ-29 в тетродном режиме, найдите, посмотрите для себя. У меня просто нет времени их разыскивать. Потом вместе подумаем. Удачи! 2 Quote Link to comment Share on other sites More sharing options...

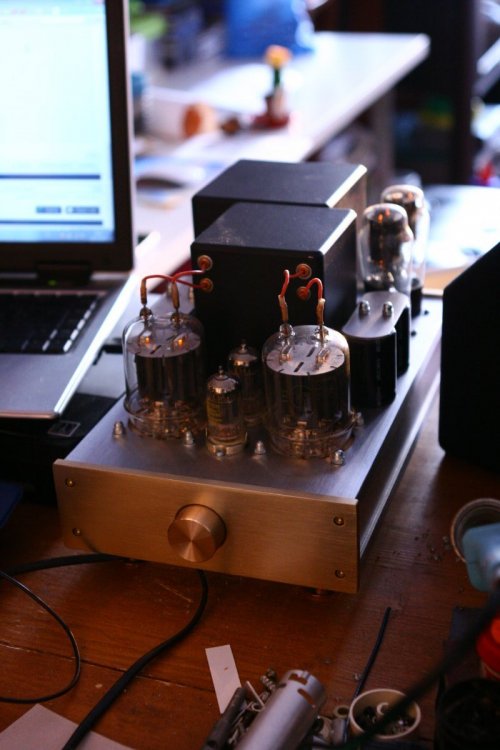

Drakon Posted May 8, 2022 Share Posted May 8, 2022 6 часов назад, Viktor47 сказал: Нашел схему для лампы ГУ-29. Опять спрашиваю ваше мнение, т.к. хочу повторить ее в железе. Делал вот по такой схеме, только БП на кенах, и режимы выходной подобрал 2 Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 9, 2022 Share Posted May 9, 2022 УжОс!!! Quote Link to comment Share on other sites More sharing options...
Drakon Posted May 9, 2022 Share Posted May 9, 2022 (edited) 5 часов назад, Gegen сказал: УжОс!!! в каком смысле? играло вполне достойно, зря Вы Анатолий!)))) схема и реализация две большие разницы)))) Edited May 9, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Phlanger Posted May 9, 2022 Share Posted May 9, 2022 Так то в преферанс. Вот на бильярде ежели... Quote Link to comment Share on other sites More sharing options...
Drakon Posted May 9, 2022 Share Posted May 9, 2022 14 минут назад, Phlanger сказал: Так то в преферанс. Вот на бильярде ежели... Дружище! мы с Вами пару раз все же лично виделись, поэтому много буковок приветствуется!!)) Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 10, 2022 Share Posted May 10, 2022 10.05.2022 в 01:36, Drakon сказал: "МА: УжОс!" в каком смысле? играло вполне достойно, зря Вы Анатолий!)))) схема и реализация две большие разницы)))) Некий Мастер на склоне лет сказал следующее: "Если кривую колесницу сделать из бронзы и красного дерева, украсить золотом и драгоценными камнями, она всё равно будет кривой." Схема чисто дилетантская, как её ни реализуй. именно эта схема ФИ обуславливает большую разницу амплитуд выходных сигналов плеч и повышенный КНИ, плюс - вых. каскад - большое выходное сопротивление усилителя. 1 Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 10, 2022 Share Posted May 10, 2022 08.05.2022 в 16:03, Viktor47 сказал: Нашел схему для лампы ГУ-29. Опять спрашиваю ваше мнение, т.к. хочу повторить ее в железе. Несколько раз встречал на ютубе этого клоуна... Лепит хрен пойми что... И называет это усилителем... Потом ещё подключает к гитарному комбику включает музыку и звуком восхищается... Жесть в общем. Не советую повторять... Quote Link to comment Share on other sites More sharing options...
Phlanger Posted May 10, 2022 Share Posted May 10, 2022 13 часов назад, Drakon сказал: много буковок приветствуется Для много буковок хорошо бы внятно поставить задачу - без такового действия несколько неясно, оп чём вообще речь идёт. Если об предметах, изготовленных очередным фигурантом, тужащимся выбиться в октуальныи блохяры, то чесслово, лучше почитать книжку Рудольфа Свореня для школьников шестого класса. Quote Link to comment Share on other sites More sharing options...
Drakon Posted May 10, 2022 Share Posted May 10, 2022 10.05.2022 в 09:16, Gegen сказал: Схема чисто дилетантская, как её ни реализуй. ФИ обуславливает большую разницу амплитуд выходных сигналов плеч и повышенный КНИ, плюс - вых. каскад - большое выходное сопротивление усилителя. Возможно теоретически так и есть, однако при настройке разницы амплитуды не выявил, выходное честно говоря не измерял 10.05.2022 в 16:01, Phlanger сказал: тужащимся выбиться в октуальныи блохяхеры это ко всем что то публикующим относится? Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 11, 2022 Share Posted May 11, 2022 10.05.2022 в 20:05, Drakon сказал: при настройке разницы амплитуды не выявил, выходное честно говоря не измерял Дык, завсегда так.... собрал-работает-отдал заказчику, заказчик доволен. хай есть хай, энд есть конец. В-) Сергей, помнишь, свой 6Н7С, сколько времени, я провёл над ним....Почему для многих, если схема от каких-нибудь буржуёв LP, значит безупречна, а своя голова в ауте??? Аттач, читать, понимать, думать, применять. Обрати особое внимание на крайнюю формулу Rk= . Удачи! Пока, М.А. Quote Link to comment Share on other sites More sharing options...

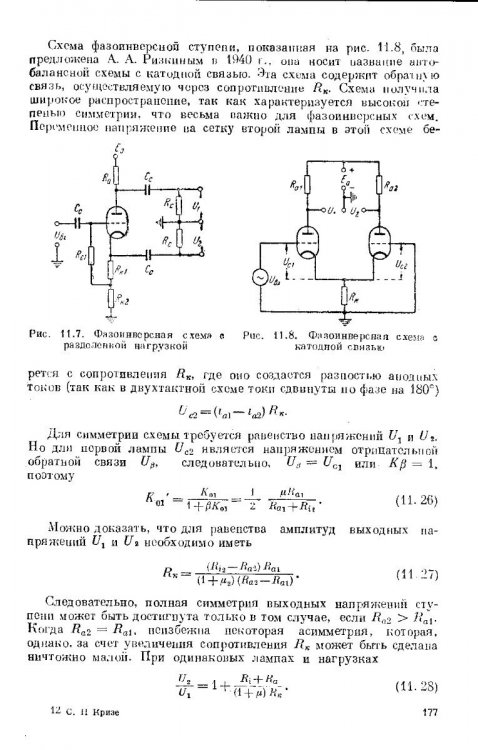

KAA Posted May 11, 2022 Share Posted May 11, 2022 22 часа назад, Drakon сказал: при настройке разницы амплитуды не выявил, Серёжа, фокус в том, что при одинаковых Ra каскад с катодной связью не умеет быть полностью симметричным в принципе - физика мешает. Поэтому когда мы видим одинаковые Ra в таком каскаде - сразу говорим себе, что в нём есть погрешность, которая тем меньше, чем больше катодный резистор (и чем меньше коэффициент передачи, соответственно). Источник тока в катодной цепи меняет ситуацию радикально. Quote Link to comment Share on other sites More sharing options...
Drakon Posted May 11, 2022 Share Posted May 11, 2022 11.05.2022 в 12:39, Gegen сказал: если схема от каких-нибудь буржуёв как на странно, в схемотехнике кумиров не нашел!))) этот усил был сделан в 2009 году, можно сказать одна из первых конструкций, поэтому не буду ломать копья, так как много воды утекло,а на семерках был в 2013-м 11.05.2022 в 18:43, KAA сказал: Серёжа, фокус.. Толяша, факир з глузду зъихав.. Quote Link to comment Share on other sites More sharing options...
KAA Posted May 13, 2022 Share Posted May 13, 2022 11.05.2022 в 23:05, Drakon сказал: не буду ломать копья, Дык никто и не предлагает 🙂 Обрати внимание на величину Rk в сплиттере в первой схемке и её соотношение с Ra (и добавление каскада усиления), и на дельту Ra в циркуле. Quote Link to comment Share on other sites More sharing options...
Viktor47 Posted May 15, 2022 Author Share Posted May 15, 2022 Нашел схему ГУ-29 для усилителя. Непонятно только с третьей обмоткой (напряжение и количество витков). Кто может с этим помочь? Quote Link to comment Share on other sites More sharing options...
Viktor47 Posted May 15, 2022 Author Share Posted May 15, 2022 Делаю блок питания. Силовые трансформаторы есть.Есть и готовые дроссели, а есть и такие как на фото. Можно их использовать для изготовления дросселей? Кольца литые. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted May 15, 2022 Share Posted May 15, 2022 58 минут назад, Viktor47 сказал: Кто может с этим помочь? Бюджет этого НИОКРа огласите... 48 минут назад, Viktor47 сказал: Можно их использовать для изготовления дросселей? Чтение вслух букваря - платная услуга. Quote Link to comment Share on other sites More sharing options...
ТаргеТ Posted May 15, 2022 Share Posted May 15, 2022 Что-то топикастер задал название темы "усилитель на 6Р3С", а уже второй лист все обсуждают на лампах ГУ. Логика в этом конечно присутствует (ну лампы и лампы), но она хромает. Тут-же обсудили "длинный хвост" и сейчас начнем про БП. Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 15, 2022 Share Posted May 15, 2022 И 6Р3С и ГУ-29 - двойные тетроды, посмотрите и сравните их ВАХ, и, можно сказать, обсуждаются и дополнительные, сопутствующие вопросы. Вспомните ваши вопросы, что и как ранее на АП разъяснялось Вам. Как писал Борис Борисович (ник-Барбарис): "Есть золотое правило: Если нечего сказать по теме - лучше промолчать." Viktor47 Я в четверг 12.05.2022, днём, в ЛC Вам выложил 2 схемы, а вы и не смотрели, а где-то что-то находите. Дроссель ДР2,3-0,2; 2,3Гн - 0,2А, можно применять первую обмотку, выводы 1-2. 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted May 16, 2022 Share Posted May 16, 2022 Viktor47: "Кольца литые." Этот материал называется - АЛЬСИФЕР, его магнитная проницаемость от 20 - ВЧ-20, ВЧК-22, ВЧ-30, ВЧ-32, до 60 - ТЧ-60. Альсиферовые сердечники применяются на ультразвуковых частотах. Для НЧ трансформаторов и дросселей - непригодны. 1 Quote Link to comment Share on other sites More sharing options...

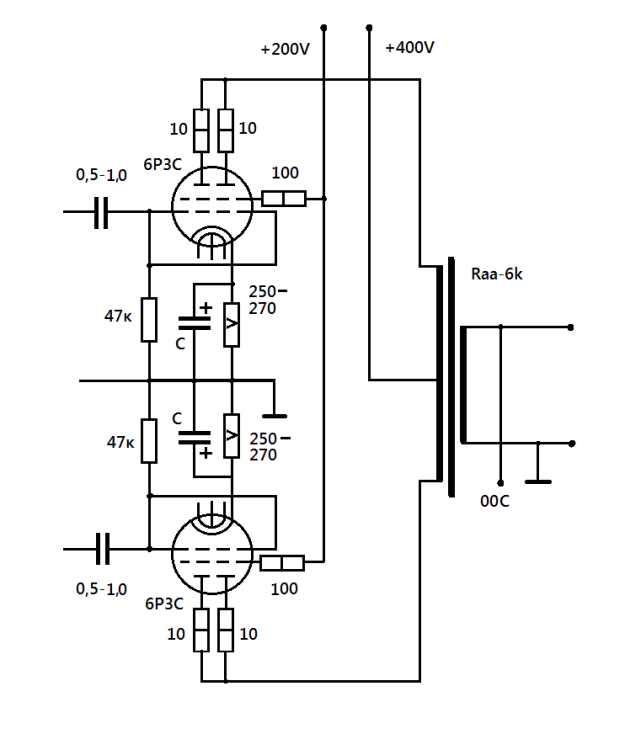

noob Posted September 5, 2022 Share Posted September 5, 2022 (edited) всем привет. переделываю уо15 в гитарный, нужна помощь с выбором драйверных ламп в раскачке 6р3с-1. (знаю что лампа говно, но гу19/гу29/ги30/гми6 у меня нет, а этих аж штук 6 новых) режим выходного каскада такой же как по родной схеме, но резисторы в первой сетке 6,8к заменить на 25-47к примерно. выходной трансформатор перемотан на манер ту100, под нагрузку 8ом, но без обмотки для ОООС. идея следующая: входной каскад ФИ на 6н2п-ев чисто гитарный лонгтейл(ссылка ниже) -> повторители на 6н6п -> 6р3с 3шт впараллель в режиме АВ(ближе к В) вариант второй: На входе КП на 6н2п-ев(возможно с добавлением темброблока, но это не точно), следом ФИРН на 6н3п , далее как вариант №1 Вариант №3 -- ваш. Если получится без ОООС, то вообще круто) Вариант с сохранением заводской схемы не подходит так как усилитель внутри разорван, при чём уже давно. Буду благодарен за любое полезное содействие) http://diy-fever.com/wordpress/wp-content/uploads/2009/12/dual_rectifier.pdf Edited September 5, 2022 by noob Quote Link to comment Share on other sites More sharing options...
Gegen Posted September 5, 2022 Share Posted September 5, 2022 2 noob. Схемы драйверов можно посмотреть; "В помощь радиолюбителю" №62, В.Шушурин, Усилитель мощности стр. 23-24. "В помощь радиолюбителю" №58, А.Баев, Усилитель НЧ мощностью 130Вт стр 32-40. http://www.radiolamp.ru/library/seriya.php?id=vrl 2 Quote Link to comment Share on other sites More sharing options...
