Листая старые журналы...

[Xpюн22]

Это не фирма, это НИИ радиовещания и радиотехники.

[Gegen]

...

[Константин]

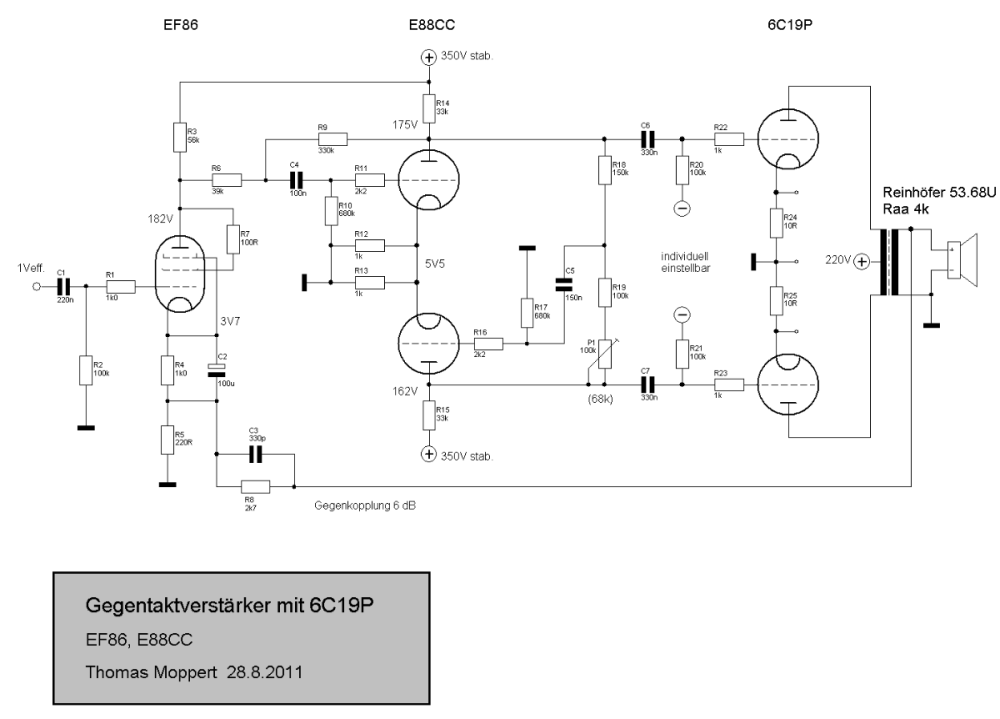

Интересно, с каким смешением работает выходной каскад?

[Gegen]

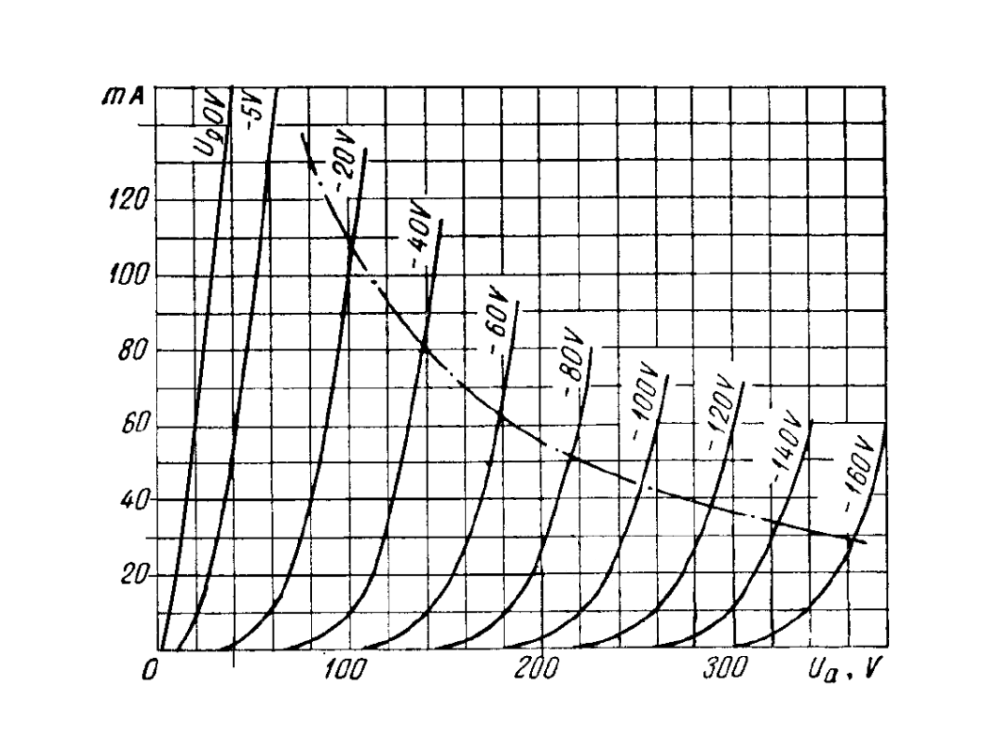

При токе покоя вых лампы 6С19П около  40мА, напряжение смещения порядка -80В, при токе покоя около 30мА, напряжение смещения порядка -85-87 В.

[Xpюн22]

"Если бы директором был я" (С), я бы сделал анодное вольт 185 и ток ма по 55-65, что дало бы примерно вольт 65 смещения... И 6н6п вместо есс88,непременно! В своё время делал аналогичный РРР с 2х2шт 6с19п на канал, получалось порядка 10 честнейших ватт.

[Gegen]

В  2008-2009, в делал РР  6С19Р, на старом "аудиопортал. су"  была ветка.

[ВВФ58]

А можно режимы ламп,и какова выходная мощность?

[Gegen]

Фиксированное смещение, Ua-200V,  для одного плеча Ra-2к, Pout-8W.  Драйвер - SRPP 6Н2П. Ea-400V.

[Gegen]

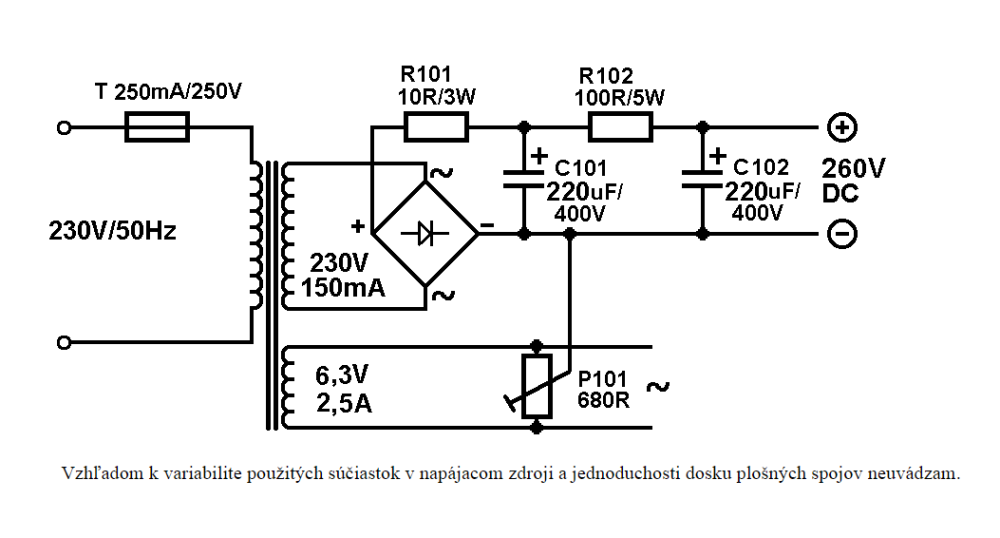

Чех.





[Gegen]

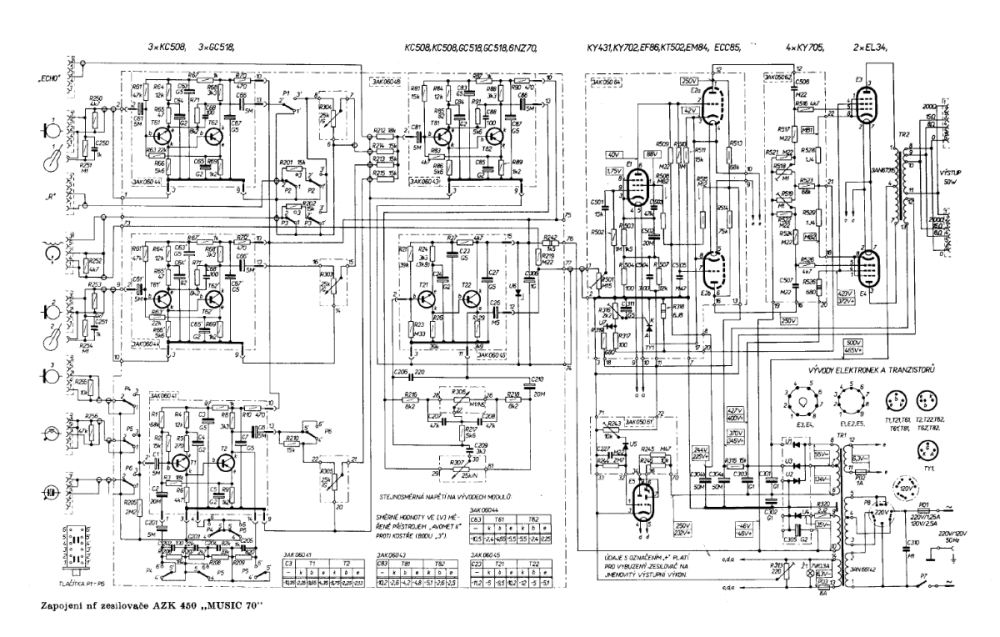

Эстрадно-трансляционныйый ф-мы Tesla.

[Gegen]

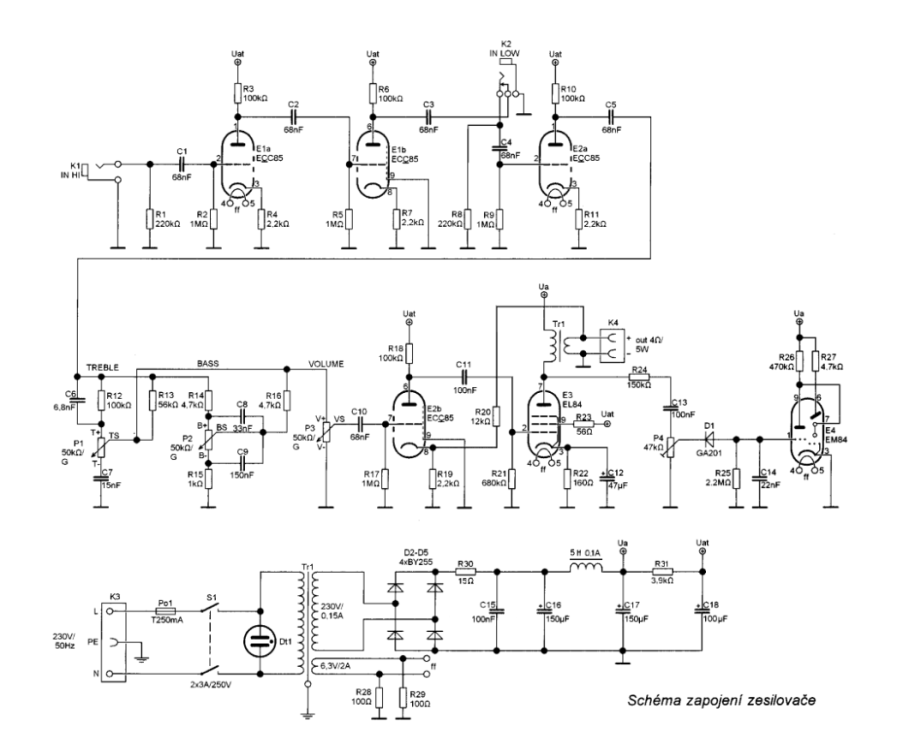

Чешский домашний гит.комбик. Три аккорда, три аккорда я себе сыграю гордо.... В-)

[Gegen]

BEAG AE-111  небольшой эстрадничек.



[Gegen]

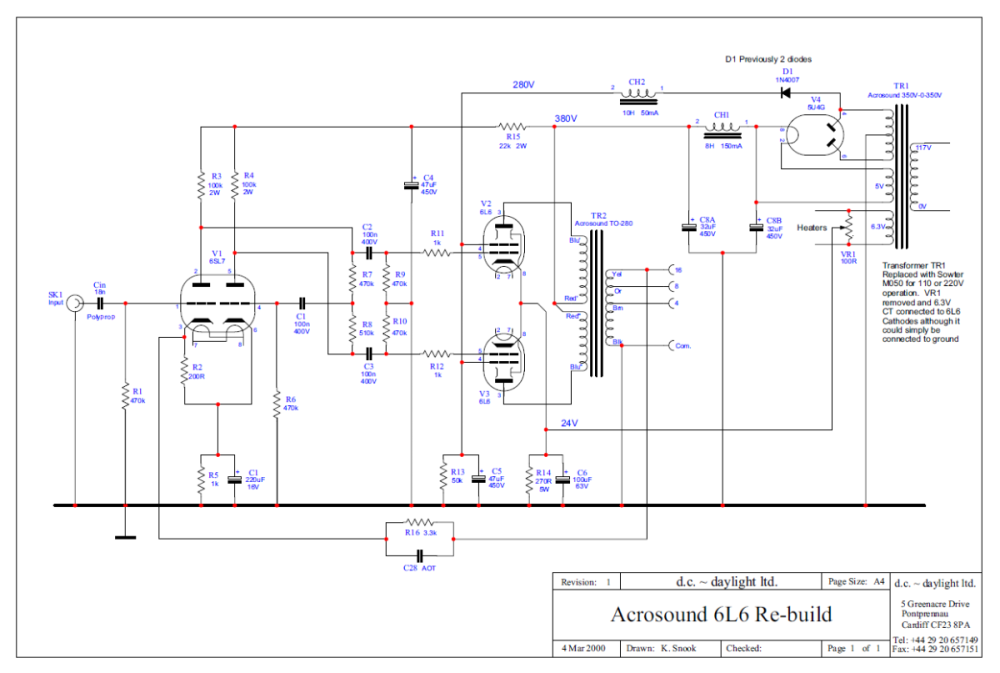

РР 6Н9С - 6П3С, англия.

[ВВФ58]

Если можно вопросы:Рвых,Raa вых тр-ра,можно ли вых каскад перевести в триодный режим?

[Gegen]

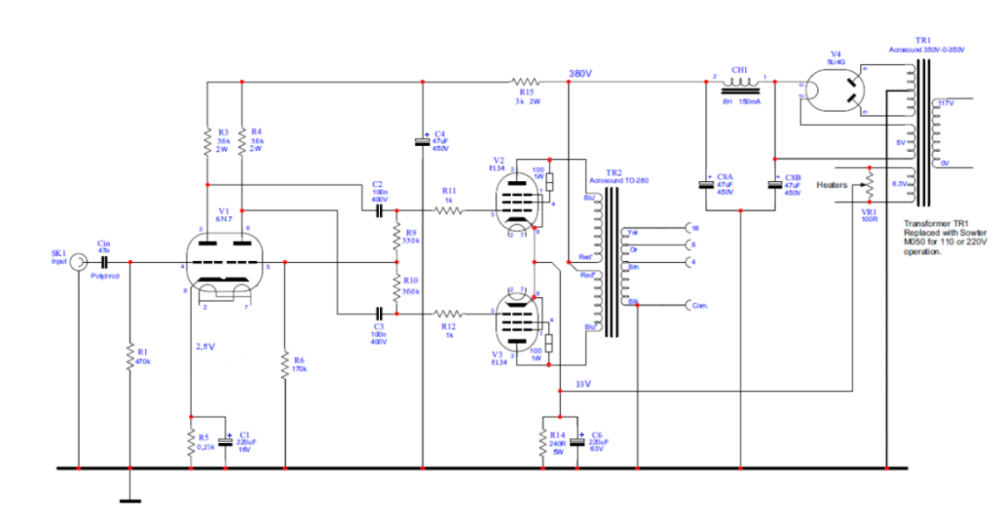

В этом усилителе ФИ каскад выполнен по самобалансирующейся(автобалансной) схеме с динамическим коэф. усиления К~35.  Pout~20-22W c учётом КПД выходного трансформатора,  Raa-10k, переключить выходные лампы in triod можно, при этом отсоединив цепь питания экр сеток и подключив их к анодам ламп через резисторы 100-200 Ом,  с 6П3С выходная мощность Рвых~7W, если их заменить на EL34 ,  Рвых будет  порядка 12Вт, катодный резистор R14 заменить на 240 Ом.

Удачи!

[Климентий]

02.11.2023 в 12:49, Gegen сказал:

В этом усилителе ФИ каскад выполнен по самобалансирующейся(автобалансной) схеме с динамическим коэф. усиления К~35.  Pout~20-22W c учётом КПД выходного трансформатора,  Raa-10k, переключить выходные лампы in triod можно, при этом отсоединив цепь питания экр сеток и подключив их к анодам ламп через резисторы 100-200 Ом,  с 6П3С выходная мощность Рвых~7W, если их заменить на EL34 ,  Рвых будет  порядка 12Вт, катодный резистор R14 заменить на 240 Ом.

А можно схему этого усилителя с апгрейдом на EL-34 в триодном включении.?

Изменено 5 ноября 2023 пользователем Климентий

[Gegen]

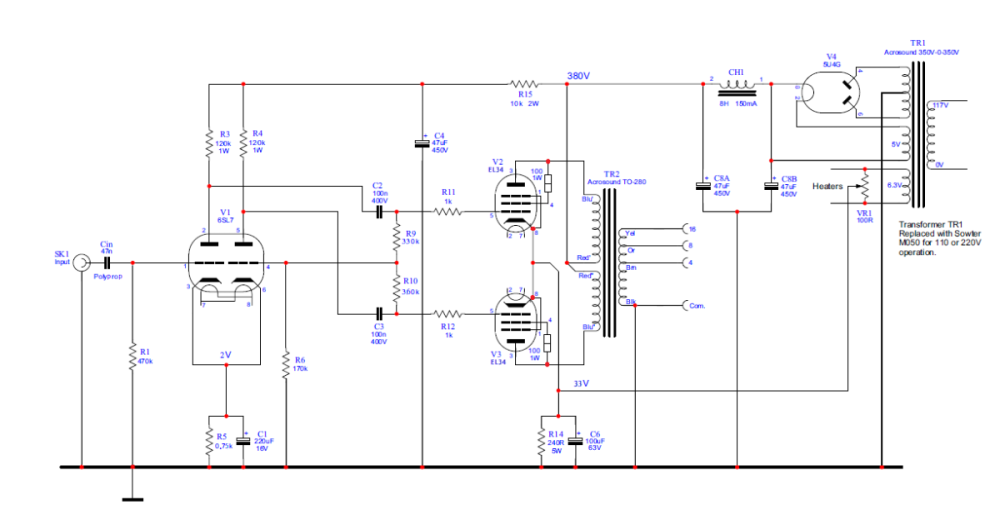

Прошу, возможно, пригодится.  Еа может быть до 400В, в этом случае   R14  250 Ом.   Удачи!

[Климентий]

Можно ли сделать фазоинвертор на лампе 6Н7С и какая будет чувствительность усилителя?

[KAA]

Можно. Ку каскада - пара десятков.

[KAA]

[Gegen]

17.11.2023 в 19:53, Климентий сказал:

Можно ли сделать фазоинвертор на лампе 6Н7С и какая будет чувствительность усилителя?

Да,  можно, с ФИ на 6Н7С чувствительность порядка 1,5В, с ФИ на 6Н9С чувствительность 0,7В.  Удачи!

[INDEED]

Господа. Нужна помощь знатоков.

Давненько давно как-то наткнулся на книжку по лампам. В книжке был пря ламповый хардкор. Как делать лампы, конструкции электродов, из каких материалов, перечислялись сплавы и так далее. Кто-то знает что это за книга?

[ТаргеТ]

21 час назад, INDEED сказал:

Как делать лампы, конструкции электродов, из каких материалов, перечислялись сплавы и так далее



[Gegen]

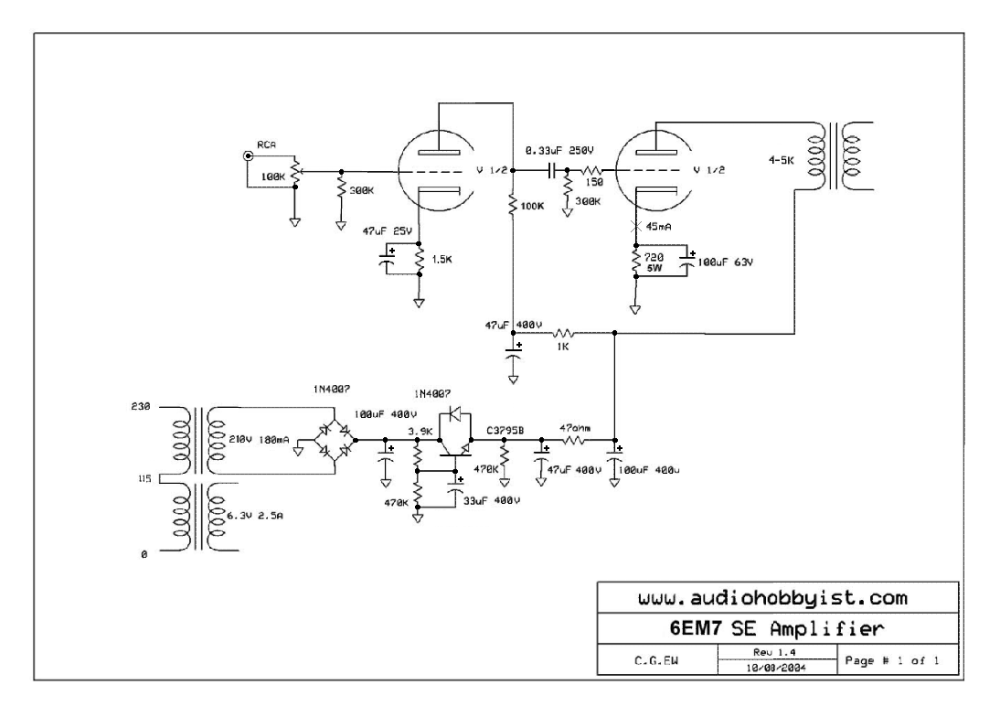

Несимметричный  двойной триод 6EM7. применялся в кадровой развёртке ТВ.  SE c Pout до 2х  Вт.

6EM7.pdf

[Gegen]

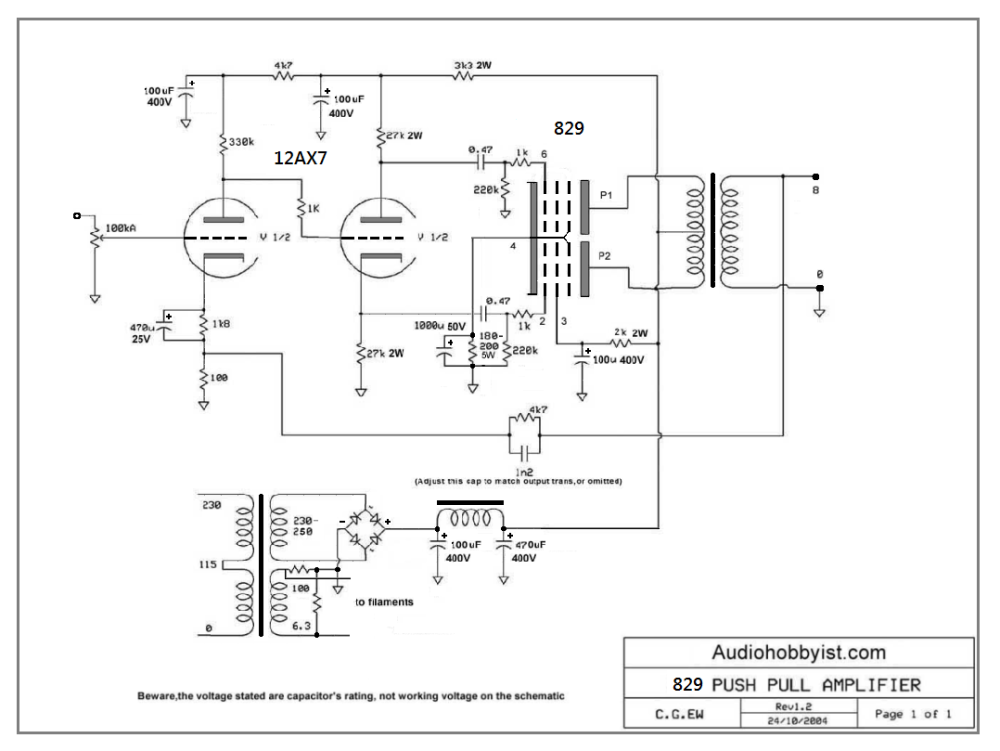

Выходная лампа ГУ-29, драйвер - 6Н2П(6Н9С), вых трансформатор Raa=8-10k. Рвых ~ 16 - 18W.

GU-29.pdf
