Компактный ламповый усилитель для компьютера.

[VSS]

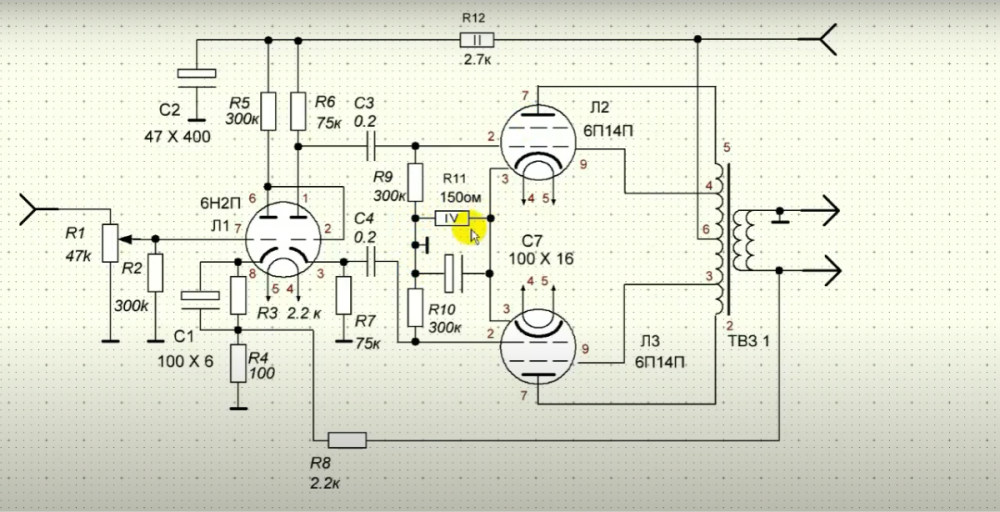

Уже не раз выкладывал и собрано их мной было штук 10. Цена вопроса 500-1000 руб (стоимость Ригонды на авите)





[ВВФ58]

Какую схему из этих двух делать?Я за Гэгэна у него всё чётко,и никаких селфсплиттеров.ИМХО.

[Gegen]

Селф-сплиттер применялся в УНЧ массовых радиоприёмников, при приемлемом звучании простота и экономичность, минимальное количество деталей, не требует дополнительной настойки-экономия в массовом производстве.
Минус селфа - в сравнении с обычным РР выходным каскадом, коэффициент усиления меньше на 6дБ,  т.е. в два раза по напряжению, и 4р  по мощности.

[KAA]

[alexbeatle59]

Простите, господа, пришлось отвлечься.
Для получения чувствительности в 260 мВ (уже замерил точно) намереваюсь собрать предваритель на 6Ж38П в триоде.
1. Сколько килоом поставить ей в анод?
2. Какое выставить Ea?
3. Разделительная ёмкость?
4. Будет ли работать ниже приведённая схема от моих 200-210 Вольт? Может в ней изменить чего?

На текущий момент моя работа выглядит так:





Изменено 13 октября 2022 пользователем alexbeatle59

[VSS]

16 часов назад, ВВФ58 сказал:

Какую схему из этих двух делать?

Собирайте то что для вас проще. Обучение должно всегда проходить от простого к сложному. Затем и селфсплиттер освоите.

[alexbeatle59]

Загружал картинки с двух браузеров (фрматы картинок - JPG и PNG). Не получилось.

Подаю схему прописью.

6Ж38П в псевдотриоде. Сколько килоом в аноде?

Межкаскадная ёмкость. Какая?

Каскад на триоде 6Ф3П. Утечка 470к, в аноде 200к, в катоде - полтора.

Непосредственная связь с ФИ, который с разделённой нагрузкой по 56к и опять межкаскадники (какие?), после которых опять 470к утечки.Выходные включу тетродом или УЛ. (?)

Какие сопротивления ставить в развязках?

Прошу прощения за неудобства.

[Gegen]

С резисторами утечки 470к можно применить разделительные конденсаторы  0,1мкФ, на ч-те 50Гц Хс=32к ;  0,05мкФ на 50Гц  Хс-64к.  6Ж38П посмотрю в триодном вкл.

[ВВФ58]

9 часов назад, VSS сказал:

Собирайте то что для вас проще. Обучение должно всегда проходить от простого к сложному. Затем и селфсплиттер освоите.

Селфсплиттер уже собрал,и результатом остался крайне недоволен.Некоторые Умные люди обосновали результат и посоветовали иную схему,к которой приступить собираюсь,но ищу для себя всяческие отмазки для начала,но обязательно соберу и отпишусь.

[VSS]

22 минуты назад, ВВФ58 сказал:

Селфсплиттер уже собрал,и результатом остался крайне недоволен

Что конкретно вас не устроило и то вы в итоге хотите получить?

[ВВФ58]

13.10.2022 в 14:05, VSS сказал:

Собирайте то что для вас проще. Обучение должно всегда проходить от простого к сложному. Затем и селфсплиттер освоите.

Селфсплиттер уже собрал,и результатом остался крайне недоволен.Некоторые Умные люди обосновали результат и посоветовали иную схему,к которой приступить собираюсь,но ищу для себя всяческие отмазки для начала,но обязательно соберу и отпишусь.

По сравнению с однотактным 6Ф3П-амёба,для комнаты объёмом 80 м куб достаточно нормального SE,но главное-акустика,а не свены какие не будь.

[Xpюн22]

16 часов назад, VSS сказал:

Что конкретно вас не устроило и то вы в итоге хотите получить?

Подозреваю, не устроило то, что "звучит как-то не так"? 🙂 Что весьма возможно для с/с.Поэтому даже в " кухонных радивах" чуть поприличнее уже не применялся.

[Gegen]

20 часов назад, alexbeatle59 сказал:

1. 6Ж38П в псевдотриоде. Сколько килоом в аноде?

Межкаскадная ёмкость. Какая?

Каскад на триоде 6Ф3П. Утечка 470к, в аноде 200к, в катоде - полтора.

Непосредственная связь с ФИ, который с разделённой нагрузкой по 56к и опять межкаскадники (какие?), после которых опять 470к утечки.

2. Выходные включу тетродом или УЛ. (?)

3. Какие сопротивления ставить в развязках?

1. Аттач, ВАХ 6Ж38П; Ra-24k, Rk-0.16k.  2. Вых. лампы тетродом, Uс2-150V,  в ветке специально для ВАС выкладывал ВАХ пент. 6Ф3П с дин. нагрузкй.   3. Учитывая малое напряжение питания Еа, в развязку поставить резисторы порядка 1к, конденсаторы 100мкФ.

Удачи!

[VSS]

4 часа назад, Xpюн22 сказал:

"звучит как-то не так"

Что бы звучало как то так, нужно брать, паять и настраивать, анализировать какие изменения что дают. Какие включения ФИ дают наименьшие искажения, что на что влияет, а тут по тыкал паялом,  а потом заключение "мне не понравилось звучит как амёба", а что не так и объяснить не может потому, что не измерял и не настраивал и не знает как. Давече всем миром усилитель на 6Р3С пытались помочь собрать, одних ВАХ и схем пол учебника привели, а там оказалось понимания ваще нэт, тупо чтоб орало на 100 ватт

[Gegen]

В журнале "Класс А"  в 1997г. Н.Трошкин  опубликовал статью "Фазоинверторы", подробно разбирая схемы, нюансы каждого типа, достоинства, недостатки, звучание.   А кто-то здесь пытается  "учить его жизни".



[Dolboyacher]

Весьма полезный материал, в своё время с него и начал, спасибо Никите за труды. Так же полезна информация от вас, Анатолий Иосифович, по усилению каждого типа ФИ относительно Кус.лампы используемой в нем.

Изменено 14 октября 2022 пользователем Dolboyacher

[VSS]

2 часа назад, Gegen сказал:

А кто-то здесь пытается  "учить его жизни".

Боже упаси! И не собираюсь никого "учить жизни". Обсуждение шло на тему чего не устроило ВВФ58 в предложеном двухтакте по схеме селфсплиттер если он его звучание характеризовал как "амеба" сравнив с однотактом на 6ф3п?

Повторюсь я сделал около десятка подобных унч и никто из обладателей не высказал что то подобное.

[alexbeatle59]

Спасибо, Анатолий Иосифович.

Начинаю приступать. :-)

[Климентий]

10.10.2022 в 09:16, Gegen сказал:

Селф 1961г, первая лампа близка 6С2П(можно 6Ж1П in triod), оконечные - 6П14П, кен - 5Ц4С или 5Ц4М.. Выходной трансформатор от "Ригонда-102",  можно "Урал 114".  При вторичной обмотке для нагрузки 4 Ом номинал резистора ООС R6 - 3,6к.

Под лампы 6п1п адаптировать можно эту схемутдля тетродного включения? Ст трансом ТВЗ 1-6...?

[Gegen]

Можно, поставив другой драйвер с бОльшим коэф усиления  и введя ООС, только знайте и запомните, что такая схема с катодной связью(селф) уменьшает коэффициент усиления каскада на 6дБ, т.е в 2 раза по напряжению, 4р по мощности.

 https://sonus.es/uploads/monthly_2022_10/1799558066_61-23_614_triod.png.68d191b75be9958412bd5391115237cc.png

Аттач 6П1П в триодном режиме с ТВЗ-1-6 , Rn-8 Ohm

[Gegen]

https://sonus.es/uploads/monthly_2022_01/219031775__7_1959.jpg.875758315b2cd86b3496b3995465ecb1.jpg   , 1я лампа 6Ф1П, выходные 6П1П.

https://sonus.es/uploads/monthly_2022_02/103y-6.jpg.f1460c3d264a5a060ddaf36f94d95af1.jpg

Аттач. 6П1П в "родном" режиме с ТВЗ-1-6 , Rn-8 Ohm, Рвых-10Вт

[Phlanger]

...а не взять ли R3 раз в пять поменьше и не прицепить ли его верхний конец к верхнему концу R7... Подбирать конечно придётся.

[Gegen]

08.12.2022 в 17:57, Константин сказал:

https://sonus.es/topic/23-listaja-starye-zhurnaly/page/7/

Очень напоминает схему Щуцкого из "Радио".    Радио №10/49г. С.48

В те старые времена, когда АЧХ определелялась амплитудной модуляцией AM и шеллачными пластинками, была 50-5000 Гц, возможно, этот усилитель мог быть применён для радиоприёмников и радиол 3-4 класса.

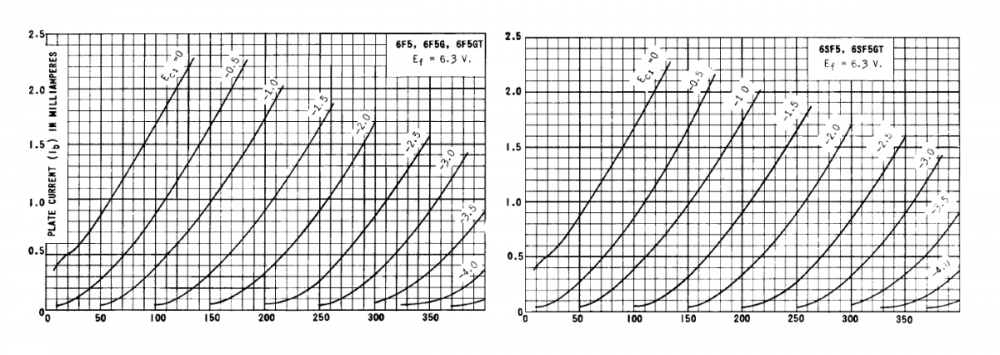

Вых каскад при токе покоя порядка 47-48мА напряжение на катодном резисторе около 120В, значит -15, напряжение на аноде первой лампы должно быть порядка 105В. Определим  анодный ток 1й лампы  Eg2_15В:R3_500ком=0,03мА, вопрос линейности 1го каскада остаётся открытым. Аттач.

[KAA]

3 часа назад, Gegen сказал:

Определим  анодный ток 1й лампы



Строго говоря, ток первой лампы определяется алгебраической суммой тока через R3 и сеточного тока второй лампы.

[ВВФ58]

А стандартный лофтин не лучше будет?
