Листая старые журналы...

[KAA]

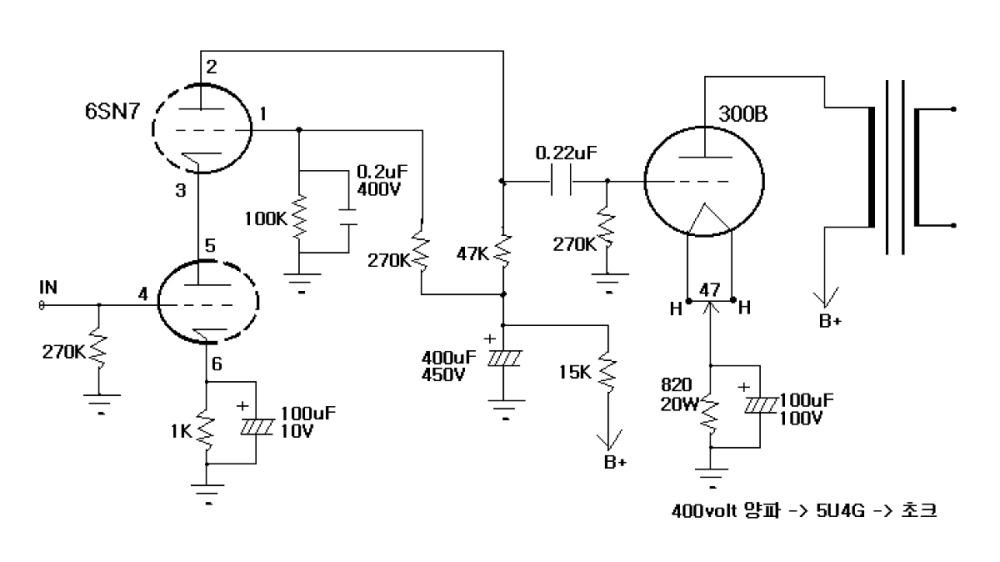

Вариант без ПОС.

[ВВФ58]

Схему опубликованную ГЭГЭНом я не собирал,но у товарища слушал.При выходных ТВЗ-Ш(они правда грелись,но не сильно)звучало не хило.Акустика самопал на 8гд1+3гд38+2гд36.Про фильтры даже не спрашивал.

[KLIM]

10 часов назад, KAA сказал:

Аналог большей мощности.

Добрых дел всем! На схеме Т1- I с темя отводами, а что это за трансформатор?

Изменено 27 апреля пользователем KLIM

[KAA]

1 час назад, KLIM сказал:

а что это за трансформатор?

В смысле? На этой схеме показан обычный SE трансформатор, с немагнитным зазором и ультралинейным отводом.

[Gegen]

7 часов назад, KLIM сказал:

Добрых дел всем! На схеме Т1- I с темя отводами, а что это за трансформатор?

Сердечник ОСМ-0,063, первичная обмотка 3000 витков в 3х секциях, отвод от 1/3, провод 0,21; вторичная обмотка для нагрузки 8 Ом, провод 0,55мм, 150 витков секция, 2 секции соед параллельно. Источник: ж-л Радио №5, 2016г, стр. 17-18.

[Gegen]

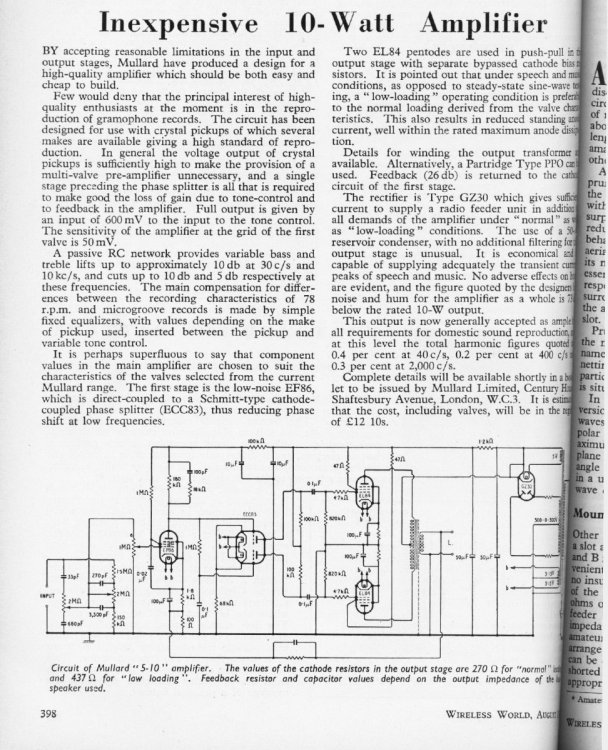

Mullard, 1954г, лампы-аналоги СССР: 6Ж32П, 6Н2П, 6П14П 2шт, 5Ц4С-5Ц4М.



[Gegen]

1991г

[ВВФ58]

Нет ли в этой приятной схеме подводных камней или ещё каких нюансов?

[Gegen]

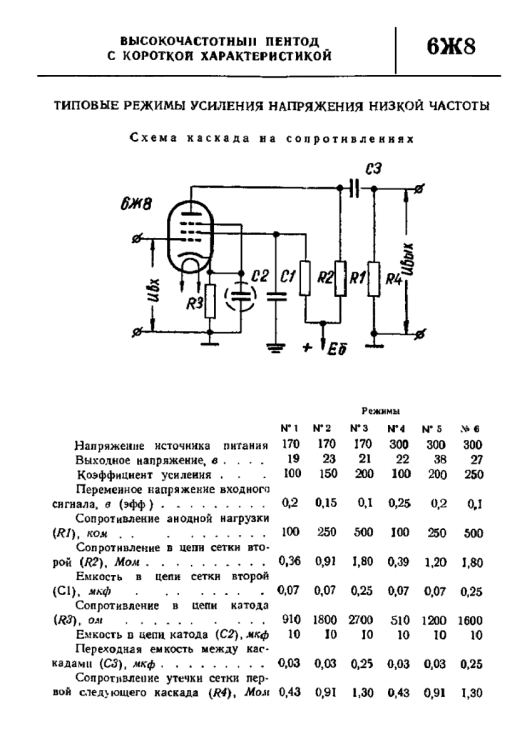

Привет!   В добрые старые октальные времена, лампы 6Ж7, 6Ж8 применяли первыми в каскадах с малыми уровнями сигналов; в микрофонных, киноустановках для усиления сигналов с звуковых фотоэлементов, в первых каскадах радиоприёмников. Для уменьшения собств. шумов применялись в каскадах с малыми токами. Были  таблицы для этих ламп.  Пример в аттаче. Данная схема 1991г, когда уже были CD проигрыватели, но первая лампа 6SJ7 - аналог 6Ж8 в режиме с малыми токами, что, по моему не совсем верно для современного применения.





[KAA]

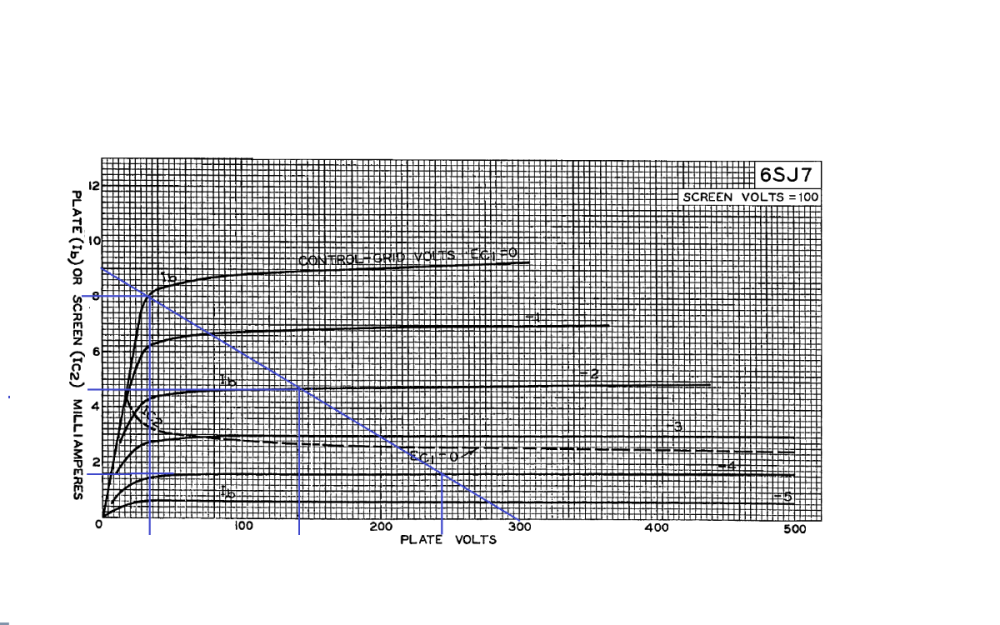

В целом, применение 6SJ7 в первых каскадах УНЧ в режиме малых токов статистически является нормой. Я видел множество вариантов, самый экстремальный из которых, пожалуй - 50 вольт на аноде и 36 на экранной сетке. Конструктивно и электрически 6J7 и 6SJ7 отличаются мало, что с очевидностью подтверждается практически одинаковым Ку в триодном режиме и одинаковыми оптимальными даташитными режимами в пентодном (разница в токе анода не настолько существенна, чтобы брать её в расчёт). 6J7 адаптирована под хайгейновые режимы в НЧ каскадах, 6SJ7 - универсальный вариант для ВЧ-НЧ применений. Gibson охотно и успешно ставила их в первые каскады своих изделий, Valco - в каскады усиления с микрофона. В Gibson GA-5 Les Pol Junior 6SJ7 используется с анодным током 0,58 мА при напряжении на экранной сетке всего 20 вольт. У Fender в их знаменитом "Чамп-амп" 5С1 6SJ7 стояла вообще в режиме смещения током сетки на резисторе 5 мегом, с анодной нагрузкой 250 килоом и 2 мегомами в экране. RCA в своих пультах предпочитала 6J7 в версии с малым микрофонным эффектом - 1620.

[ВВФ58]

Ув ГЭГЭН и,как по Вашему лучше исполнить драйвер?

[Gegen]

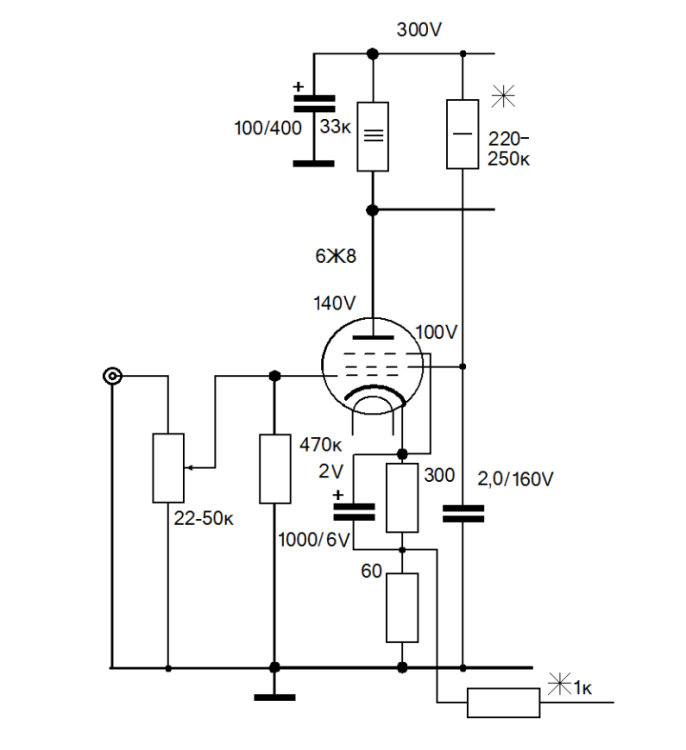

Я бы сделал так, аттач.  Посчитаю схему-выложу.

Резисторы, отмеченные звёздочкой, подбираются при настройке.

[Gegen]

Яппи.

[ВВФ58]

А в чём преимущество этого входного каскада?

[Gegen]

На сайте радиоламп.ру есть книга Ложникова и Сонина:  http://www.radiolamp.ru/library/mrb/5.php

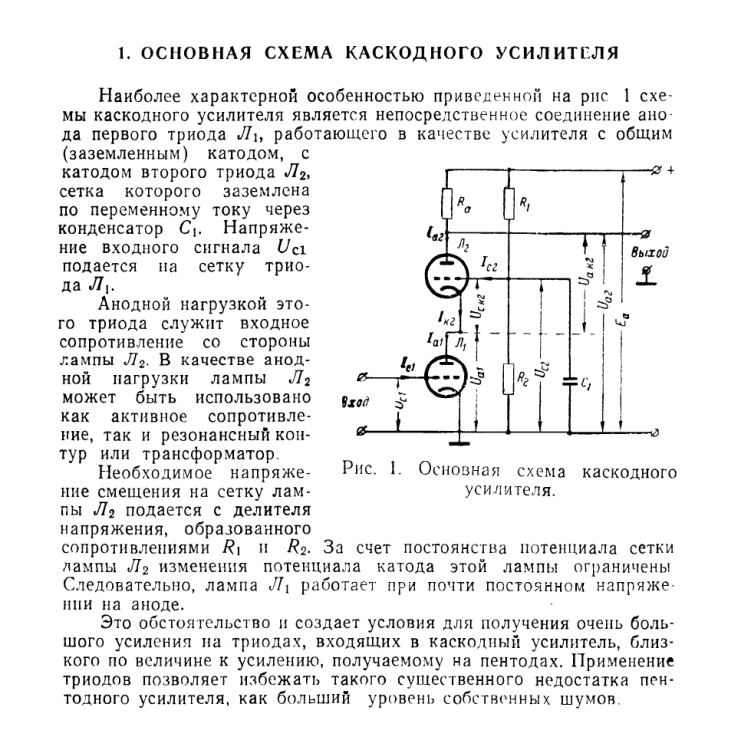

0561    А.П. Ложников, Е.К. Сонин. Каскодные усилители.  Достоинства кратко в аттаче, недостаток - повышенное выходное сопротивление.

[Gegen]

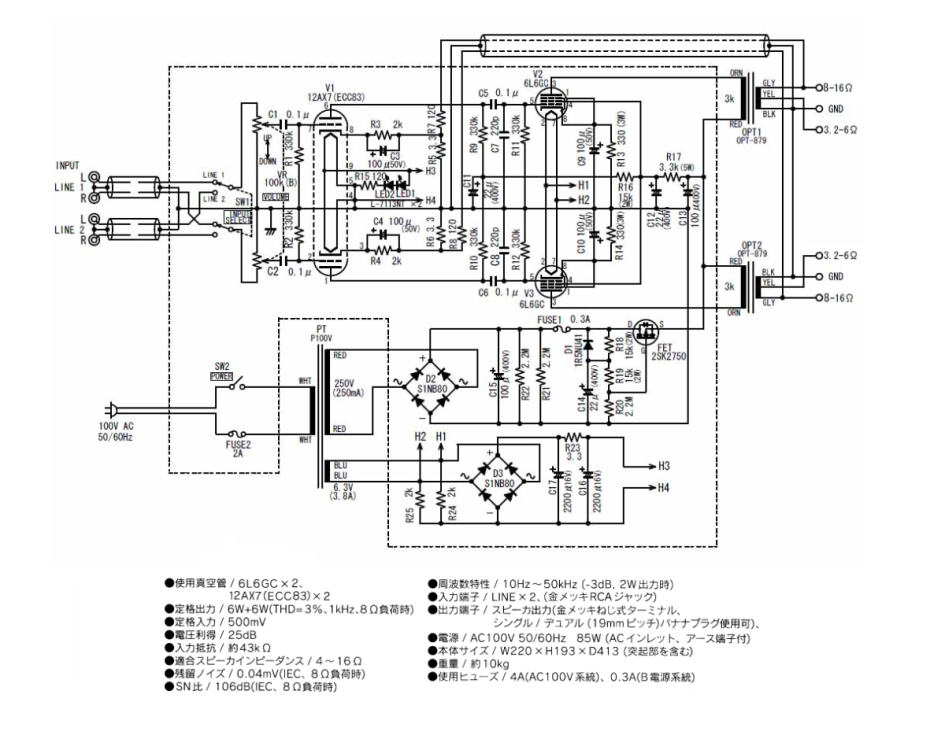

Яппи TU-873LE2

[alex-amur]

Что-то 8 Вт по каналу с трудом верится...

[Gegen]

Мой товарищ Павел Телемджиев имеет такой усилитель с АС Клипш Хереси.  При "родном" включении вых.тр-ра, Ra=3к; Рвых-6Вт,  КНИ по 2й гармонике около 5%, по третьей порядка 0,8%.  При переключении АС на выходные клеммы 4 Ом, Ra-6k; Рвых-4 Вт при КНИ по 2й гармонике около 2%, по третьей порядка 0,1%. Так гораздее.  При чувствительности Клипшей 98дБ, Рвых 4Вт вполне достаточно.

[ВВФ58]

Апгрейд в этом усилителе Вы делали?И если делали,то какой.

[Gegen]

Да, небольшой. Замена катодных конденсаторов С11, С12 вых каскадов на 470мкФ/100В, добавление ultrapath конденсаторов 100мкФ/450В, замена разделительных конденсаторов С9 и С10 на 0,33мкФ.

[Gegen]

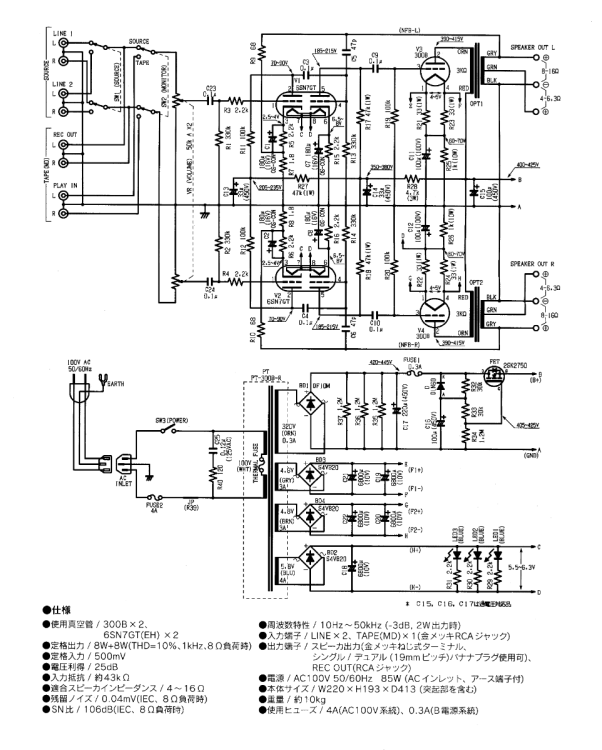

яппи  TU-879S



[Gegen]

Шишидо РР  5W.  12АU7 - 6Н1П,  12ВН7 - 6Н6П.

[KAA]

Маленькое добавление: 6Н5П - более близкий аналог для 12AU7, чем 6Н1П, но, конечно, гораздо труднее находимый.

[alss]

Мало того, еще и с разными анодами встречаются, коробчатыми - старые - и похожие на 6Н1П. Ввиду редкости, имея всего 3 штуки, никуда не ставлю.

[Xpюн22]

Они, 6н5п, в любом случае похожи на 6н1п. Но на 6н1п разных вариантов.
