Компактный ламповый усилитель для компьютера.

[aleks8845]

10 часов назад, U.L.F. сказал:

 Никто не пробовал делать PP с 6П9 на выходе?  🤔

Собирал такую схему ( точнее сделал законченный УМ, малогабаритный), ТВЗ перемотанные ТС-40-2. Экранную обмотку можно и не делать, но КО нужна,5 ватт до ограничения:



Изменено 10 февраля 2022 пользователем aleks8845

[Zampotech]

10 часов назад, U.L.F. сказал:

Прям вот требуют? 😯

При трансформаторе 4k+4k прям требуют. При возможности изготовления другого трансформатора  можно извратится без катодной обмотки

[Кружка]

Как вариант; РР одноламповик на 6ж52п, 6с45п, на PL802 помнится пробегал в сети.....

[Phlanger]

10.02.2022 в 10:19, Сергей Ал. сказал:

Поправимо

У 6Н2П нагрузка в аноде тридцать три кила, катодный резистор входного каскада не зашунтирован, чтобы  фонило погоромче и выходное сопротивление было побольше - перед пассивным регуляторм тембра-то... ЧЕТЫРЕ каскада с ООС... не нравится мне это...

10.02.2022 в 10:24, U.L.F. сказал:

про 6н3п то я и подзабыл.

Я как-то с полведра у себя нашёл и начал всюду активно запихивать. Потерпевшие искренне Щщястлевы.



[Xpюн22]

2 часа назад, Phlanger сказал:

У 6Н2П нагрузка в аноде тридцать три кила, катодный резистор входного каскада не зашунтирован, чтобы  фонило погоромче и выходное сопротивление было побольше - перед пассивным регуляторм тембра-то... ЧЕТЫРЕ каскада с ООС... не нравится мне это...

В SHURE m65 на фо-но входе катод есс83 не зашунтирован, по причине подачи в него коррекции, и накал переменкой 12 вольт... И нет фона, превышающего собственные шумы, во всяком случае... Хотя, 6н2п - не есс83, конечно...

[Xpюн22]

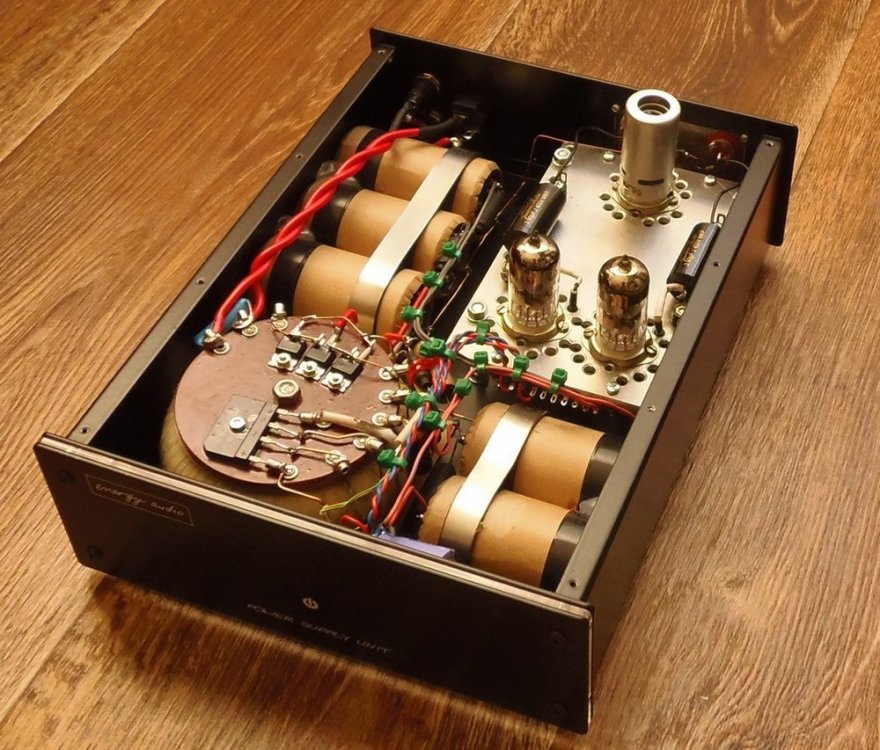

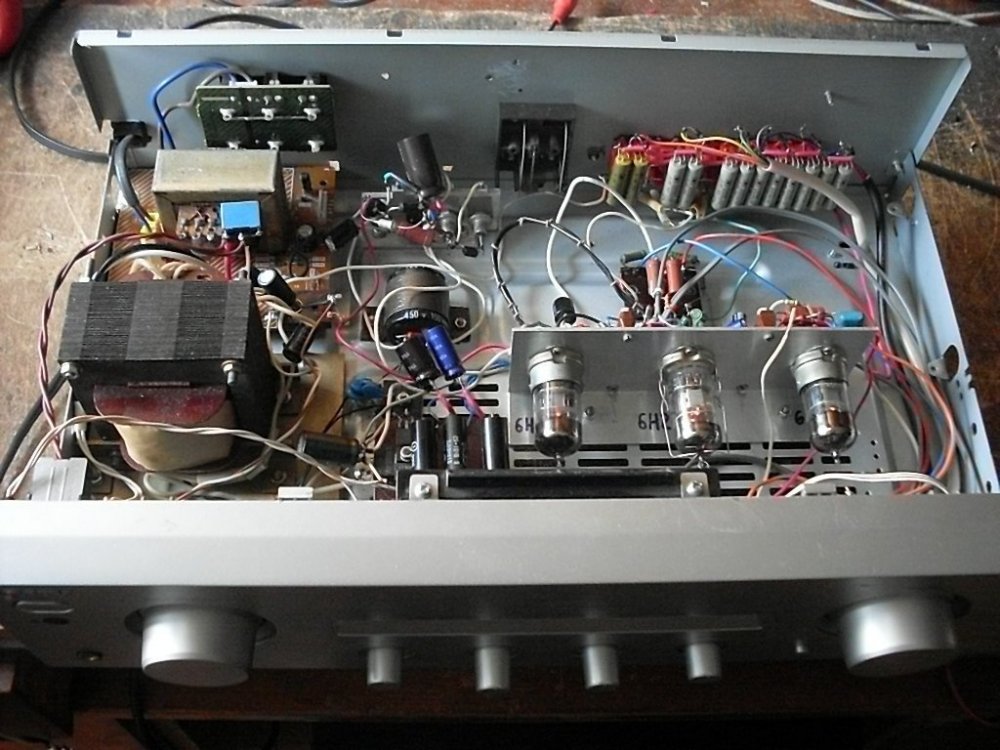

Один из возможных рекомендуемых вариантов компактного монтажа.В данном случае усилитель полный, в т.ч. и с фоновходом. Прямой конкурент КляйнХюммеля 🙂

[Phlanger]

Тогда заодно ужъ немного об Кляйнах и прочих, извините, Хуммеля́х.

Извините мой французский, сам на нём ни в зуб ногой...

2 часа назад, Xpюн22 сказал:

В SHURE m65 на фо-но входе катод есс83 не зашунтирован, по причине подачи в него коррекции, и накал переменкой 12 вольт... И нет фона, превышающего собственные шумы

Самому такого наблюдать не довелось, с моей субъективной колокольни больше похоже на народное предание. Ну вот есть же сколько угодно людей, которые с совершенно серьёзным лицом утверждают, что у них в вертаке Ролег Жыватварящщий и правдаправда нет никакого рокота. Бог с ним. Я ещё и радиолампы по $80 за штуку не люблю, жаден-с, патологически. "Должно работать на том, что есть. И без подбора."
Разумееца, возможны другие подходы.

[Xpюн22]

Поскольку периодически поделываю клоны м65, по заявкам, не по своей доброй воле, вопрос изучен, "поциэнты" и "потерпевшие"(С)обычно приходят со своими лампами, кто что где добыл... Так-то 13ах7 не моя тема, в целом,на базар за ними сам не очень хожу... Закономерность такая - практически все древние ах и есс НЕ фонят заметно или фонят "очень мало",  вплоть до "смишных" (С) есс рфт, практически все новодельные независимо от ценовой категории - фонят как минимум заметно, а нередко и "сильно".

У Е.Комиссарова набран вполне убедительный материал реальных измерений ничтожного рокота, wow&flutter на приличных роликовых столах, причём не с помощью " песючька", а с помощью правильных приборов, американских чудодейственных, ХП и РШ всяких там... Так что это не вопрос веры или её отсутствия. Вопрос конструкции и состояния.

Не знаю, что можно сходу, путём глухого атсматривания, "такого" почерпнуть из схем КХ хоть "пофранцузки" хоть ещё как, с виду более менее обычная типовая, +/-...

Изменено 10 февраля 2022 пользователем Xpюн22

[Юрий_Б]

2 минуты назад, Xpюн22 сказал:

вплоть до "смишных" (С) есс рфт, практически все новодельные независимо от ценовой категории - фонят как минимум заметно, а нередко и "сильно".

Есть такой грешок у них, мне племянница в свое время натаскала  с Э-ПУЛА АХ и ЕСС с полведра, для корректора еле 4 шт. подобрал, остальные в мусор.

[Xpюн22]

Ну да, типа чего зря морочиться, пусть выпрямляют! Хоть "ТунгСол", хоть аж сам "Муллард" 😄

[Zampotech]

Что касается 6Н2П в фонокорректорах. M65 ни разу не делал, но есть опыт применения 6Н2П и 12AX7 в других чувствительных устройствах/

Какие выворды из наблюдений - 6Н2П с черными анодами фонят всегда, 6Н2П с белыми анодами фонят как хорошие 12AX7, т.е. совсем немного

Я не знаю из чего сделаны черные аноды, наверно из ферромагнетика

[KAA]

9 минут назад, Zampotech сказал:

Я не знаю из чего сделаны черные аноды, наверно из ферромагнетика

"Белые" аноды сделаны из никеля. Никель - ферромагнетик. "Чёрные" аноды сделаны из никеля, покрытого цирконием.

[U.L.F.]

Ну вы тут и развернулись! Сплошные динаки с кляйнхуммелями... А у меня там трансики на кровельном Ф-железе и усилочек нужен для компа, чтоб коту греться.

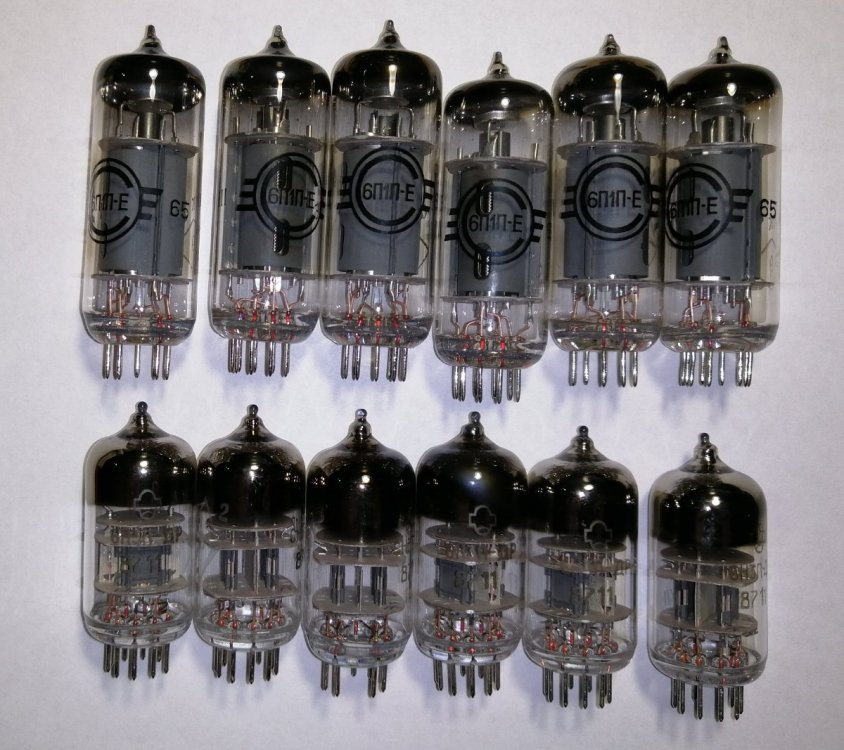

Сегодня перерыл закрома(заодно со всех коробок и пыль протёр( так всё и стояло в кладовке со времени ремонта после переезда 18-го года. Наверное если бы не короновирус так и не полез бы туда. Набрал для этого проекта 6штук 6П1П-Е и 6 штук 6Н3П-ДР. Ещё россыпью есть целлофановый мешочек с 6Н2П и 6Н1П. С выходными лампами определился, не зря же эти 6П1П лежали... а вот что в раскачку ещё подумаю. Всем спасибо за советы, вы главное не останавливайтесь, я всё читаю и на ус мотаю. 🧐

Изменено 10 февраля 2022 пользователем U.L.F.

[TMV]

Тогда можно попробовать эту схему собрать.



[U.L.F.]

2 минуты назад, TMV сказал:

Тогда можно попробовать эту схему собрать.



Да у меня примерно такое и наклёвывается. Вот только фазик скорей всего с разделённой нагрузкой сделаю(если никто не отговорит конечно).

[volli]

Как то "лихо закручено" R4-R5-R6! А как сигнал попадает на L3?

[Xpюн22]

22 минуты назад, U.L.F. сказал:

Да у меня примерно такое и наклёвывается. Вот только фазик скорей всего с разделённой нагрузкой сделаю(если никто не отговорит конечно

Да он и так вроде в этой схеме с разделённой, разве нет? Конечно можно вероятно её совсем доразделить, но это уже попахивает экстремальными решениями 🙂

Изменено 10 февраля 2022 пользователем Xpюн22

[U.L.F.]

10.02.2022 в 23:17, Xpюн22 сказал:

Да он и так вроде в этой схеме с разделённой, разве нет? Конечно можно вероятно её совсем доразделить, но это уже попахивает экстремальными решениями 🙂

Если честно, не разглядывал даже. И правда...

10.02.2022 в 23:16, volli сказал:

Как то "лихо закручено" R4-R5-R6! А как сигнал попадает на L3?

Через конденсатор С4.  Вообще что-то не пойму с фазиком... Запутался в трёх соснах, R5 чтоб балансировать?

Изменено 10 февраля 2022 пользователем U.L.F.

[Zampotech]

А что 6Н15П никто не пользует в самобалансируещем ФИ?

[Phlanger]

10.02.2022 в 20:21, Zampotech сказал:

Тогда все становится еще загадочней

Ничего зогадачьнаго, сдаётца мне. Это, для начала, разные лампы, жъ невооружонным глазом всё видно. Чорненькие - для рыгоньды. А вот беленькие- для изделий.

http://phlanger.narod.ru/jpg/6n2p-6n2p-ev.jpg



10.02.2022 в 23:26, U.L.F. сказал:

Вообще что-то не пойму с фазиком.

Ну аллах с вами, неужъто вы катодный повторитель не видели? И ФИ с разделённой нагрузкой вам в диковину?

[U.L.F.]

7 минут назад, Phlanger сказал:

Ну аллах с вами, неужъто вы катодный повторитель не видели?

Привык как-то, что у катодинов непосредственная связь с предыдущим каскадом и одинаковые нагрузки в аноде и в катоде. Въехал... Rk... Всё повылетало из головы.

Изменено 10 февраля 2022 пользователем U.L.F.

[volli]

"Дошло"!🙂 . .

Изменено 10 февраля 2022 пользователем volli

[U.L.F.]

9 минут назад, volli сказал:

"Дошло"!🙂 Как то не привычно нарисовано - обычно сначала сигнал с "левой" половины подаётся на вход верхней лампы, а тут чуток не так... .

Ну вот и у меня тоже самое... Смотрю в книгу - вижу фигу. 🤥 p/s: но мне простительно, омикрон ещё даёт о себе знать.

Изменено 10 февраля 2022 пользователем U.L.F.

[Xpюн22]

14 минут назад, Phlanger сказал:

Ничего зогадачьнаго, сдаётца мне. Это, для начала, разные лампы, жъ невооружонным глазом всё видно. Чорненькие - для рыгоньды. А вот беленькие- для изделий.

http://phlanger.narod.ru/jpg/6n2p-6n2p-ev.jpg

Вообще-то, черненькие звучат то по правильнее беленьких. Например, в пред.каскадах УМ. Другое дело, что шумят/фонят/шкворчат чаще и сильнее.

[Phlanger]

Так нагрузки и здесь одинаковые.
Подозреваю, непосредственная связь с анодом предыдущей лампы даёт весьма далёкий от оптимального режим по постоянному току. Коэффициент гармоник, сдаётся мне, в разы больше.

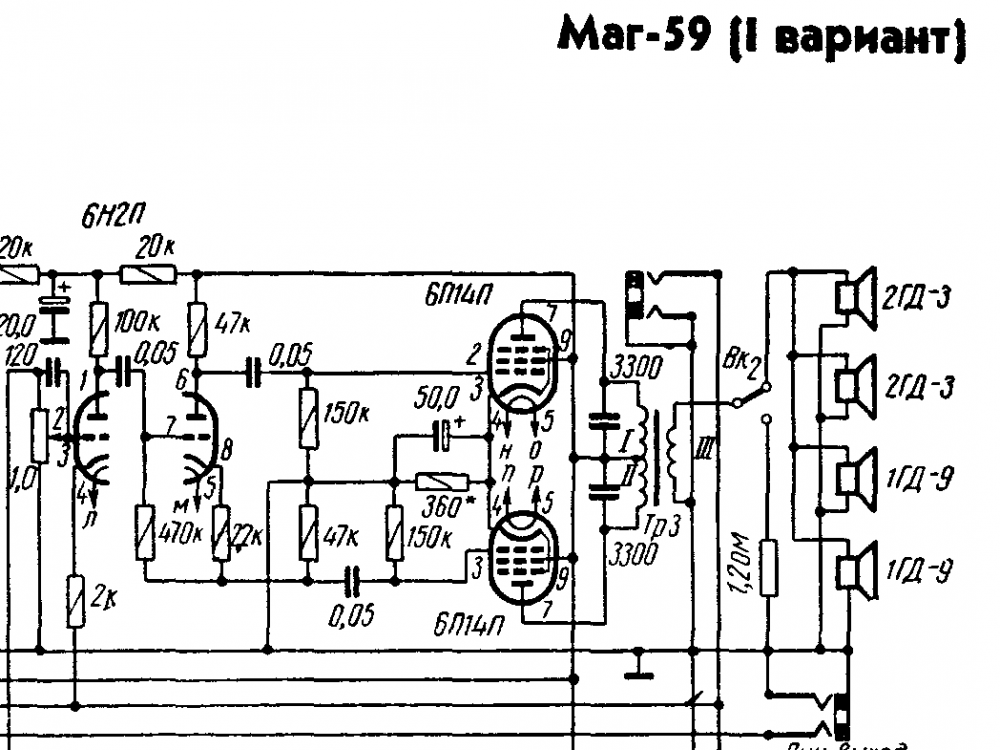

Ну вот же вполне канонiчьный усилитель полсотни с чем-то летней давности.
http://phlanger.narod.ru/jpg/ea057m_1.jpg

в МАГ-59 так было сделано...



10.02.2022 в 23:51, Xpюн22 сказал:

черненькие звучат то по правильнее беленьких

Ога. Только слушать невозможно. А так-то дооо...
