Для 6П3С  в гитарных ампах  вполне нормально анодное до +430В  в тетродном включении  . Живут и радуются. Можно и 430-450 В  , но не каждая подойдет ,да и  не  целесообразно . Резистор в сетке  470-620 Ом  2 ватта.

[Gegen]

100-ваттник  Bogen M0100A.

MO100Am.pdf

[Леший]

намотка выходного трансформатора по Патриджу.

А есть у кого-нибудь описание этой самой легендарной намотки? Был бы очень благодарен.

[Гаврилов Валентин]

Есть раскладка , а в тему ли она-смотрите сами

[Леший]

намотка выходного трансформатора по Партриджу.  О! Большое спасибо!

Нашел таки схему старого 057



[Gegen]

Трансляционник  "Моно-25". В дежавю полная документация.

mono-25.djvu

[alss]

Спокойно переносился, зажатый локтем руки, в которой были микрофон со стойкой. В другой - ящик с парой 5ГД-1РРЗ. И хватало! Полвека назад...

[Gegen]

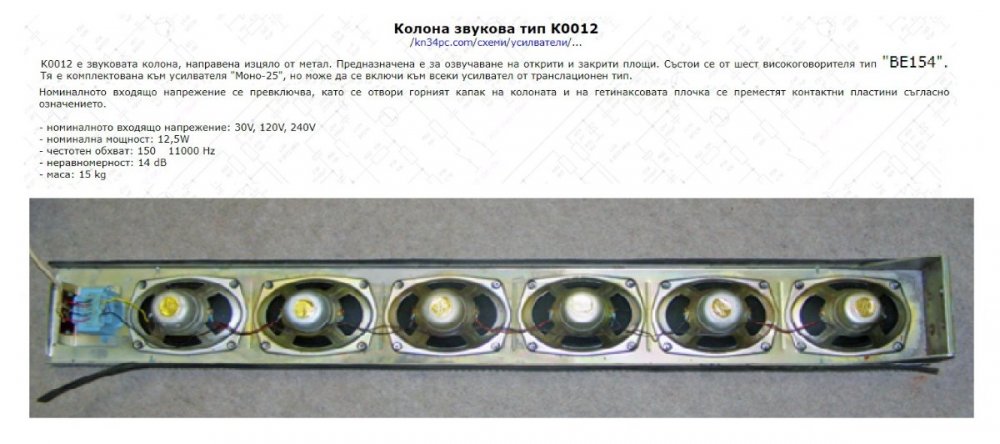

Колонки, которыми комплектовался "Моно-25".

[Gegen]

Схема болгарского трансляционного предусилителя.

[Gegen]

Болгарский трансляционный оконечник 150Вт.

[Gegen]

Оконечный усилитель ТУУ-100 НРБ, в дежавю полное описание.

Радио НРБ 1-56-39.djvu

[Gegen]

Усилитель зв. сопрвождения  для кино 20Вт , схема, описание, намоточные данные. Коррекция тона. Расчёт выпрямителей.

Рдо НРБ 3-56-киноамп_20W.djvu

[Gegen]

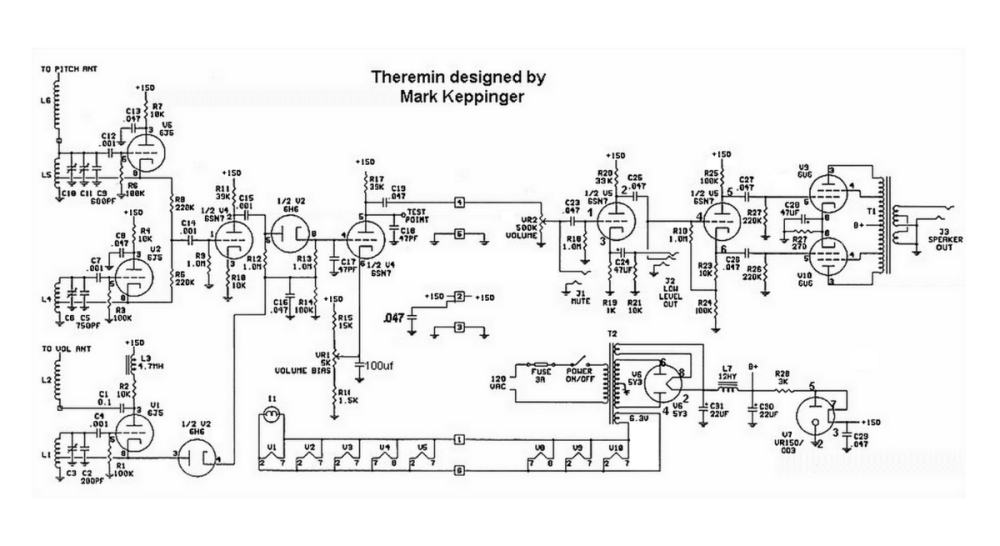

Терменвокс.



[ВВФ58]

Терменвокс это что то из детства,помню делал транзисторах на пяти(точно не уверен,давно было),для пионера эффект был.А этот как работает?Кстати Термен кажется от Ленина до Горбачёва всех застал,или я путаю?

[Xpюн22]

Лев Сергеевич Термен даже и с "самим" Рузвельтом лично общался, когда некоторое время работал американским миллионером.

[Gegen]

Терменвокс-первый одноголосный муз инструмент-синтезатор, сделан Терменом в 1919-20м году.
Принцип работы; 1й-опорный генератор на лампе U2 выдаёт эталонную частоту, 2й-генератор на лампе U6 первоначально настроен на эту же частоту, при поднесении руки к антенне L6 частота генератора изменяется, и на выходе обоих, на конденсаторе С14 возникают биения, усиливаемые 1/2U4, детектируемые 6Н6, далее НЧ -тон.
На лампе U1 - 3й генератор ВЧ на другой частоте, уровень выхода этого генератора регулируется поднесением кантенне L2 другой руки, сигнал детектируется 6Н6 в регулируемое напряжени смещения и далее поступаетна сетку второй половины U4, регулируя её усиление, следовательно-уровень громкости НЧ сигнала.  Таким образом, правой рукой меняется тон, левой - громкость сигнала.
Далее через переменник UR2 cигнал поступает на сетку U6, усиливается оконечным усилителем.

Лев Термен: 1896-1993.

[Gegen]

Трансляционник Bogen M100A. В пдф - описание, схема.

MO100A_Bogen.pdf

[Gegen]

Редкий трансляционный усилитель УП-50, производились только для армии. Обратите внимание - надпись на штампе разработчика : Политуправление Ленинградского военного округа.

[KAA]

24.08.2023 в 08:57, Gegen сказал:

Редкий трансляционный усилитель



Грамотно сконструированная вещь, чуть увеличить разделительные конденсаторы, чтобы снизу на 32 герца не резать - и совсем хорошо. А от микрофонного усилителя я аж удовольствие получил. Вместо напрашивавшейся 6Н2П - 6Н1П, а как грамотно - она около нуля прямая как палка, едва ли не самый линейный наш триод вообще, катоды на землю, усиление почти не теряется, простоты необычайной и шумов минимум.

[kuly-s]

Анатолий Иосифович А Вы сами видели эти усилители.?

[Gegen]

Да, видел, ус-ли были в подразделениях - радиолокационных батальонах в радиуозлах,  и в командных пунктах ПВО. Размеры уже точно не помню, металлич. кубик примерно 350 х 350 х 350 мм, задняя стенка-решётка для вентиляции, сверху проигрыватель грампластинок , эакрываемый крышкой. Покрашены серой молотковой эмалью.   Ни одной неисправности за время моей службы.

[Xpюн22]

Макинтош от Политуправления, круто немыслимо!!! 👍🏻

[Gegen]

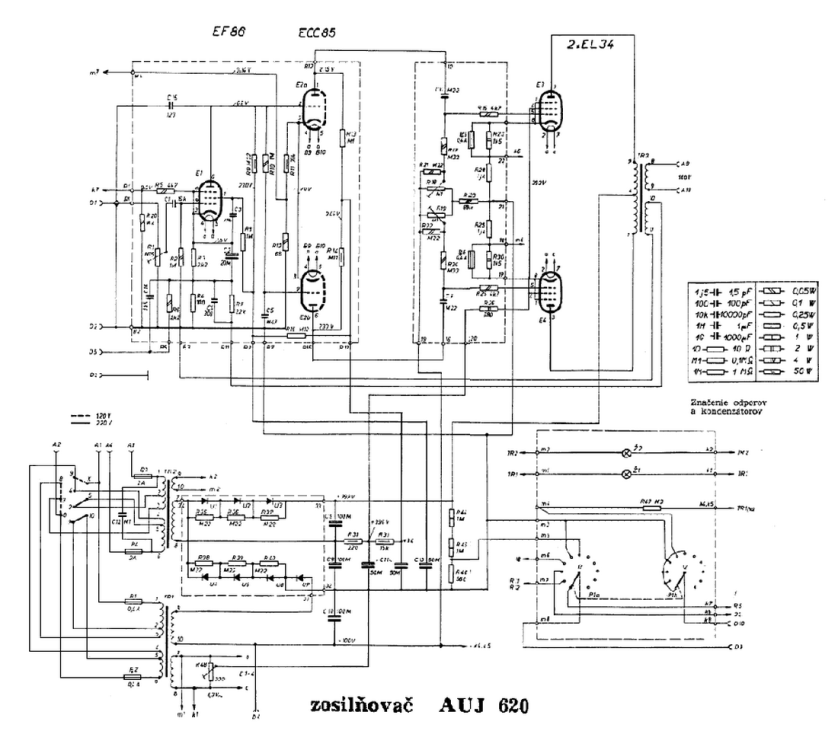

Выходной усилитель трансляционника  ф-мы "Тесла", Рвых - 75-80W.

[Gegen]

Боген, 35Вт.



[KAA]

7 часов назад, Gegen сказал:

Боген,



Интересно, несколько явно продуманных разрабами тонкостей в схеме. Входные каскады - малошумящая лампа в микротоковом режиме, смещение термотоком утечки сетки. Смещение триодов темброблока - подачей внешнего потенциала на катодные резисторы, конденсаторы в цепях катодов отсутствуют, что стабилизирует усиление по времени и упрощает охват оконечного усилителя цепью ООС. Суммарная частотная характеристика каскадов ФИ и УМ подрезана снизу на 16 герц вторым порядком.
