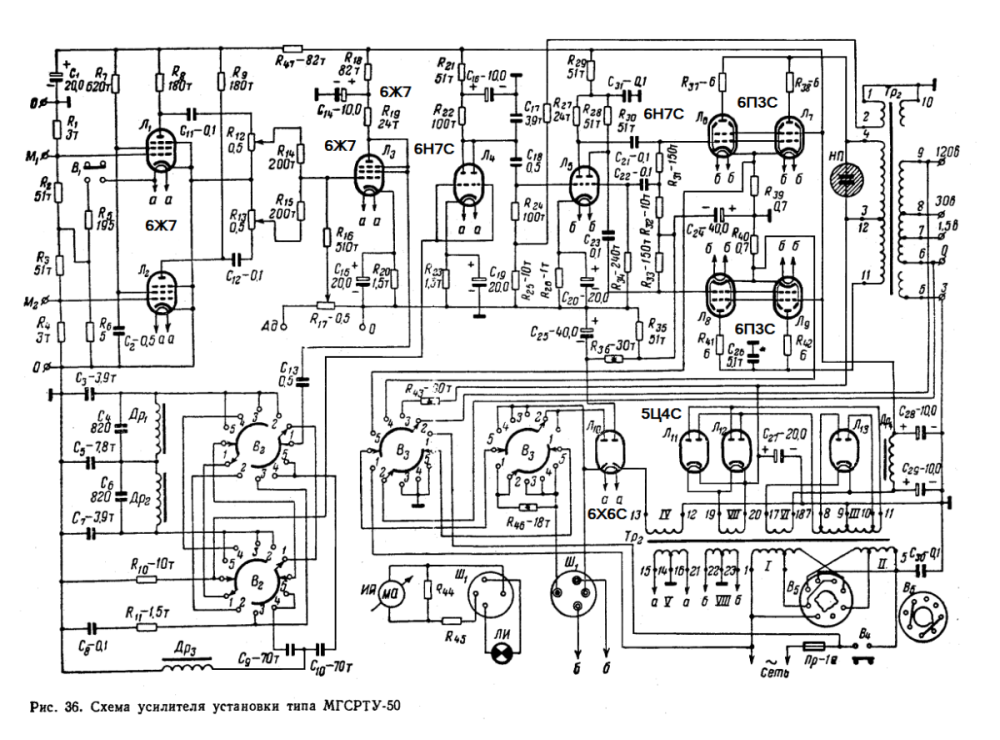

Трансляционный усилитель, с 2й половины 40х и 50е годы. Комплектовался приёмником ПТС-47, потом ТПС-54.

[alss]

В магазине стоял комплект для сборки ТПС-54, 47 рублей... В перемены бегал любоваться.

[Gegen]

Усилитель ТУ-50, выпуск 50е - 1я половина 60х, выпускался в трёх вариантах ; усилитель в отдельном корпусе, усилитель ТУ-50 в общем корпусе с приёмникомТПС-54, усилитель ТУ-100 с доп блоком ФИ-оконечный усилитель в общ. корпусе с приёмником ТПС-54  https://sonus.es/topic/109-tozhe-neploho-zabytoe-staroe/page/2/#comment-11512



[ВВФ58]

Автосмещение в выходном каскаде?

[KAA]

2 часа назад, ВВФ58 сказал:

Автосмещение в выходном каскаде?

В ТУ-50? Да, в режиме АВ1.

[Gegen]

Да, катодный резистор 120 Ом и резисторы 1 Ом в катодах каждого плеча.

[Gegen]

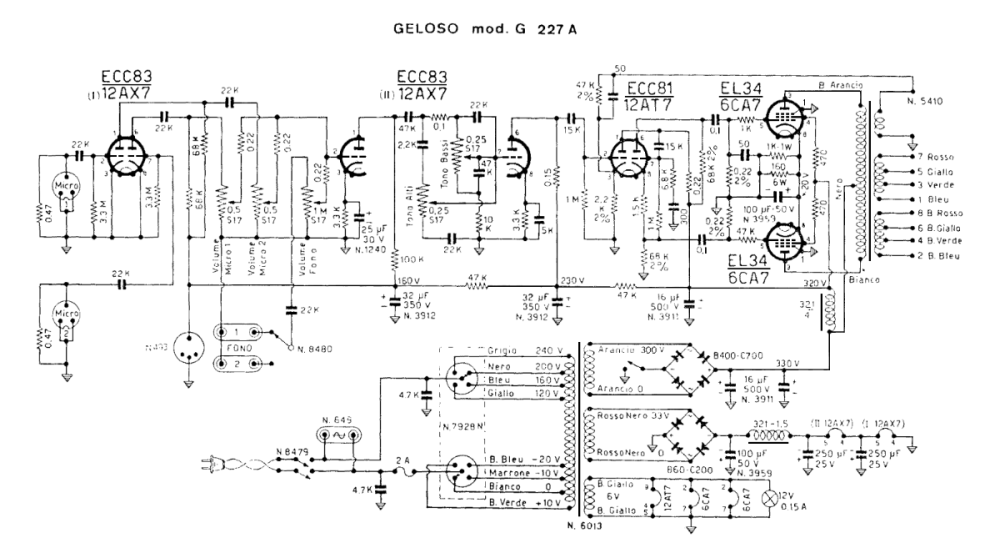

Итальяно веро...

[Gegen]

усилитель, выпущенный в  1955г, был оч. популярным.



[Gegen]

Ус-ль с Рвых-75Вт, лампы Г-807, даташит  7 файлов. Аттач.

807ab2.zip

[Gegen]

Усилитель УМ-50А, выпускался с начала 60х до середины 70х.   Это носимая версия, стационарные трансляционники назывались ТУ-50М и ТУ-100М, ТУ-100М имел доп. блок выходной каскад с фи.   Они комплектовались приёмниками "Казахстан".



[alex-amur]

В схеме ошибка, резистор в БП, со средней точки конденсаторов 2х40мкф и конденсатором 20мкФ, его величина указана 100к, это нереально.

[KAA]

22 минуты назад, alex-amur сказал:

резистор в БП, со средней точки конденсаторов

Его номинал 200 Ом.

[Gegen]

Сорри, не доглядел; да, резистор ВС-2 200 Ом.  Аттач.



[Gegen]

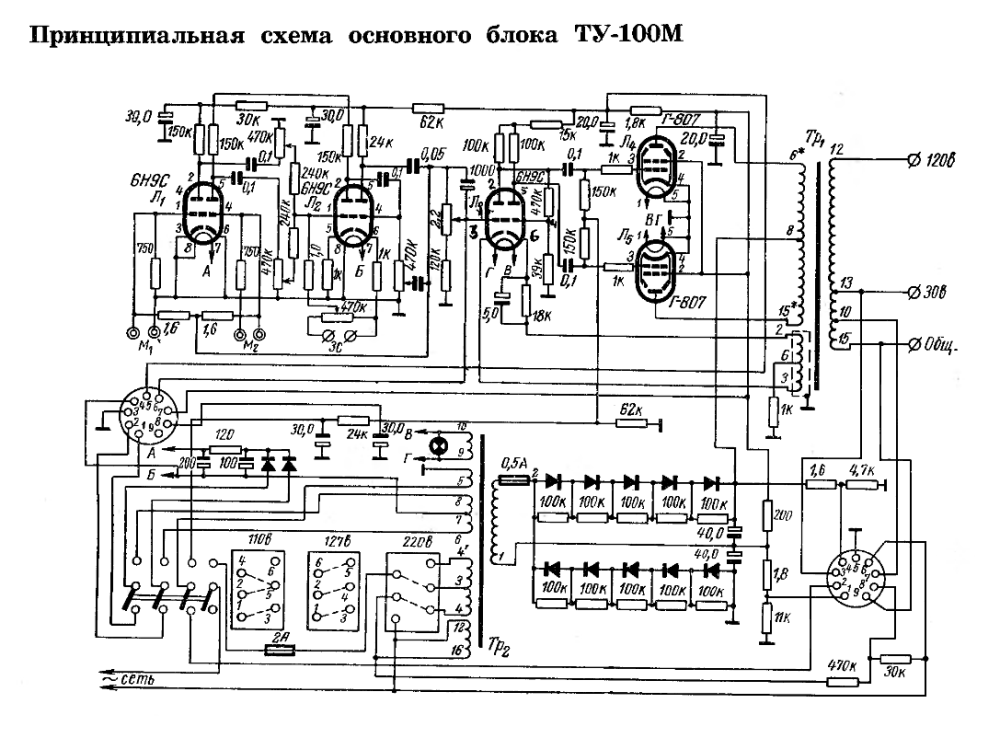

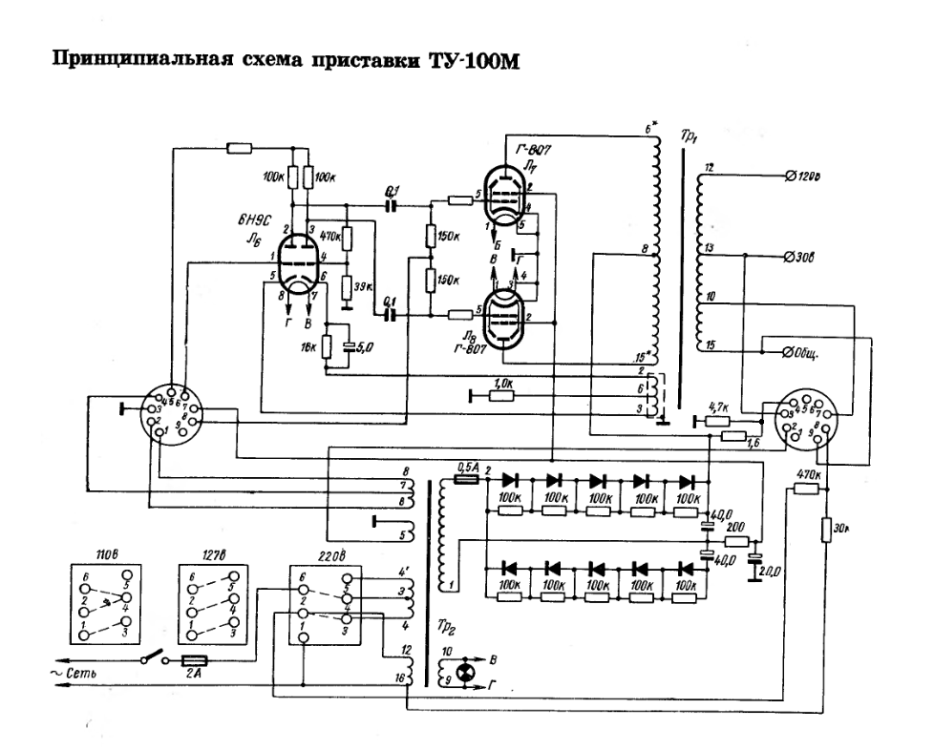

Дополнительный блок ТУ-100М.   "Слабым звеном" этих усилителей - УМ50А, ТУ-50М, ТУ-100М был выходной каскад, лампы Г-807 работали в предельном режиме.  И по всему СССР в этих усилителях переделывали БП, вместо удвоения напряжения делали мостовой выпрямитель, питая аноды Г-807 напряжением 330В.   Выходная мощность снижалась до 35Вт, но усилители работали стабильно и устойчиво. Даже в отраслевом журнале МПС "Автоматика, телемеханика, связь"  в конце 60х была небольшая статья  о переделке БП этих усилителей.

[ВВФ58]

Неужели эти усилители были так плохи?

[Сергей Витальевич]

6 часов назад, ВВФ58 сказал:

Неужели эти усилители были так плохи?

Знакомый просил помочь осенью переделать ламповый усилитель на базе ТУ....

[volli]

Силовые трансформаторы родные?

А то у меня есть комплектный УМ-50 и шасси от УМ-100, с выходным трансформатором, но без силового... . Где бы найти? Или придётся что то "химичить".

[Gegen]

18 часов назад, ВВФ58 сказал:

Неужели эти усилители были так плохи?

Скажем так-НЕТ, неплохи для школьных, учережденческих  радиоузлов, на стадионах для проведения соревнований 3-5 час, но для постоянной  круглосуточной работы, увы.... Представляете, сельский радиоузел с временем работы с 6 час утра до 12 ночи, и таким же графиком на след день и далее.... Или в МПС с графиком работы 24 часа без перерыва... отдалённостью и невозможностью срочного ремонта и замены вых. ламп.

12 часов назад, Сергей Витальевич сказал:

Знакомый просил помочь осенью переделать ламповый усилитель на базе ТУ....

С 90х у меня и моих друзей  на базе ТУ100М работают РР на 6П36С in triod с ФИ-драйвером 6Н9С SRPP, пиши  в ЛС, подумаем вместе.

11 часов назад, volli сказал:

Силовые трансформаторы родные?

А то у меня есть комплектный УМ-50 и шасси от УМ-100, с выходным трансформатором, но без силового... . Где бы найти? Или придётся что то "химичить".

Увы, возможно.   При  сгоревших силовых в этих ампах, я ставил  ТС-180; анодные обмотки 60+60+40В с удвоением напряжения , обмотка 40В - на смещение , накальные на накал.  Работали без сбоев.

[volli]

ТС-180 есть несколько штук, так же ТС-250 -2М пара, надо будет что то с креплением придумать.

Правда у 250 надо будет добавлять накальные обмотки.

Edited November 19, 2024 by volli

[Сергей Витальевич]

19.11.2024 в 21:03, volli сказал:

Силовые трансформаторы родные?

А то у меня есть комплектный УМ-50 и шасси от УМ-100, с выходным трансформатором, но без силового... . Где бы найти? Или придётся что то "химичить".

Силовой родной.Выходники от родного вроде перематывались.

Edited November 20, 2024 by Сергей Витальевич

[Gegen]

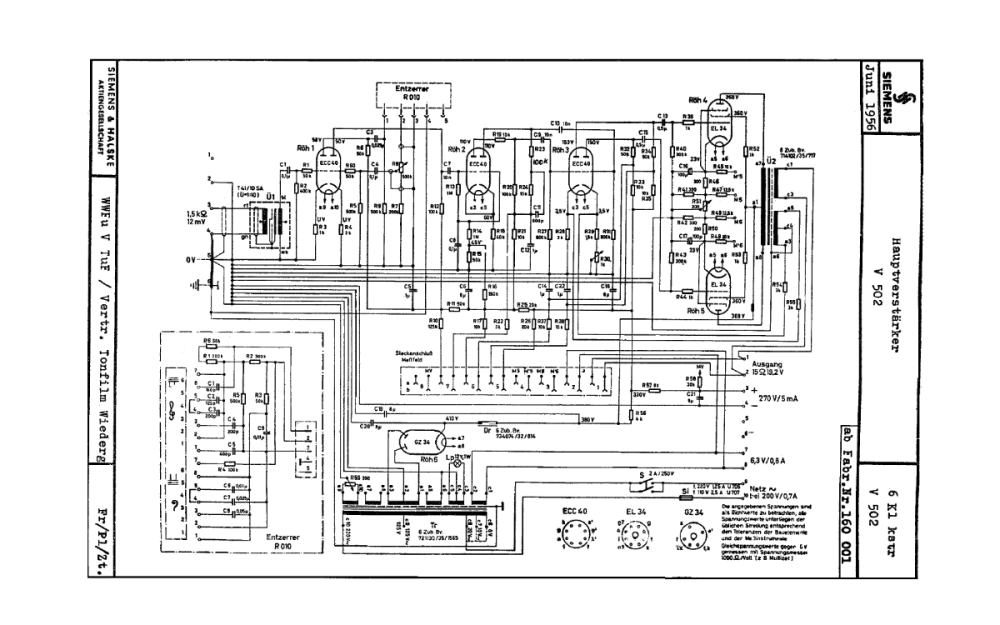

Киношный Сименс Клангфильм  V 502.

[ВВФ58]

Приношу свои извинения за малую грамотность,но или а,какими нашими лампами можно заменить ЕСС40?

[KAA]

4 часа назад, ВВФ58 сказал:

какими нашими лампами можно заменить ЕСС40?

Точного аналога нет, особенно учитывая цоколь. Приблизительные аналоги - 6Н5П, 6Н1П. В случае параллельного соединения половин - 6Н7С, но ставить две октальных лампы на замену одной ЕСС40 - стремновато, конечно.

[Gegen]

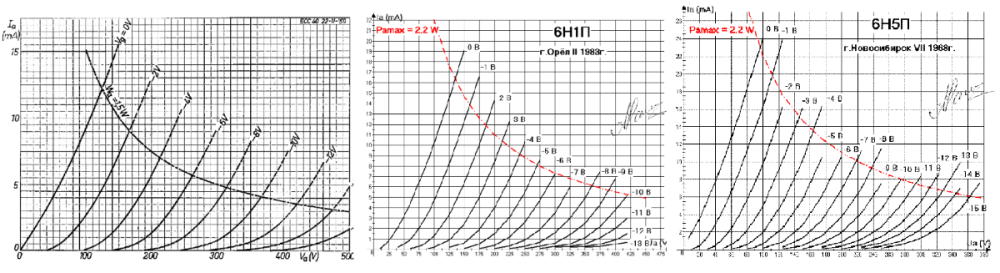

Разница в цоколях,  чуть более  аналог - 6Н1П.
ЕСС40; Мю=32,  S=2,9, Pa=1,5W,  Ua=300V, Ia=6mA.
6Н1П;  Мю=33,  S=4,7,  Ра=2,2W,  Ua=250V, Ia=7,5mA.
6Н5П;  Мю=27,  S=4,3,  Ра=2,2W,  Ua=200V, Ia=8mA.

[KAA]

14 часов назад, Gegen сказал:

Разница в цоколях,  чуть более  аналог - 6Н1П.



В принципе, можно сделать ещё более, если максимальные токи и мощности не нужны. Даташитный мю 6Н1П - 35 +/-7. Если несколько понизить напряжение накала, крутизна у 6Н1П падает, а внутреннее сопротивление у неё и так такое же, как у ЕСС40.
