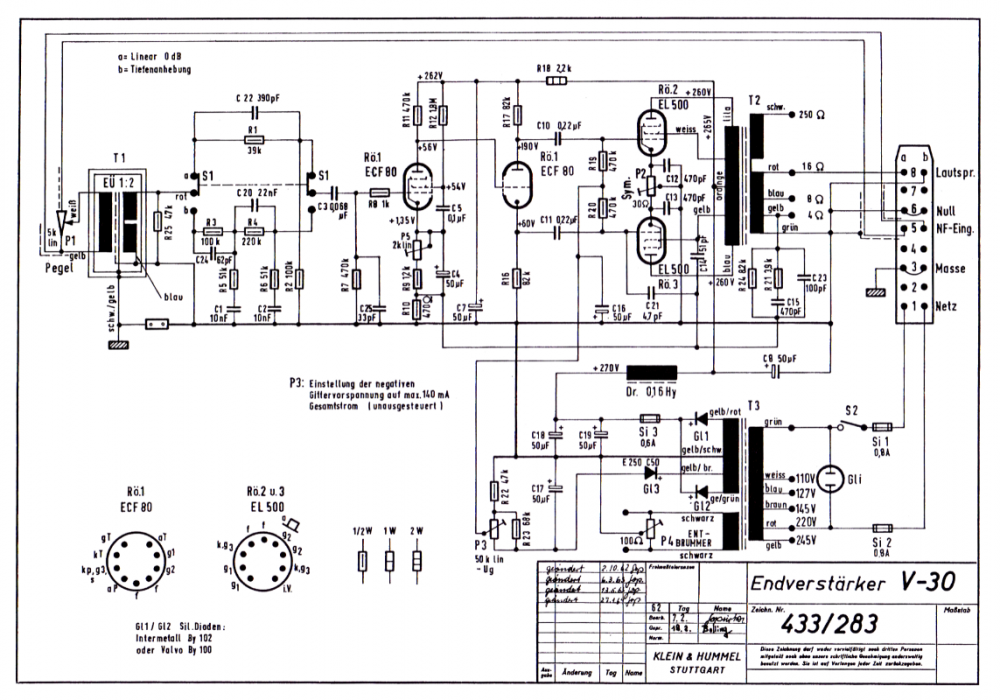

Вест дойче Кляйн V-30,  для звукового сопровождения кино. Вполне пригоден для повторения.


Когда я рассчитывал и делал свой РР усилитель из ТВ деталей, я знать не знал и понятия не имел об этом аппарате.

Ссылка на комментарий
Поделиться на других сайтах

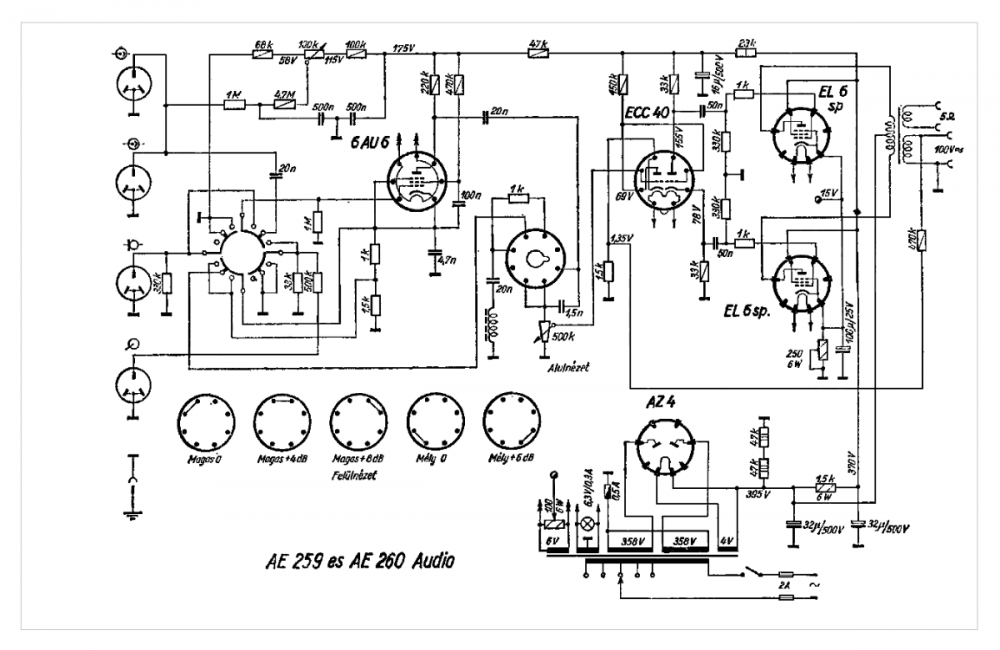

АЕ259-АЕ260 - усилитель звукового сопровождения кино.  6AU6  можно заменить на 6Ж4П, ЕСС40 - 6Н1П,  EL6 - 6П3C, AZ4 - 5Ц3С с накалом 5В.


Ссылка на комментарий
Поделиться на других сайтах

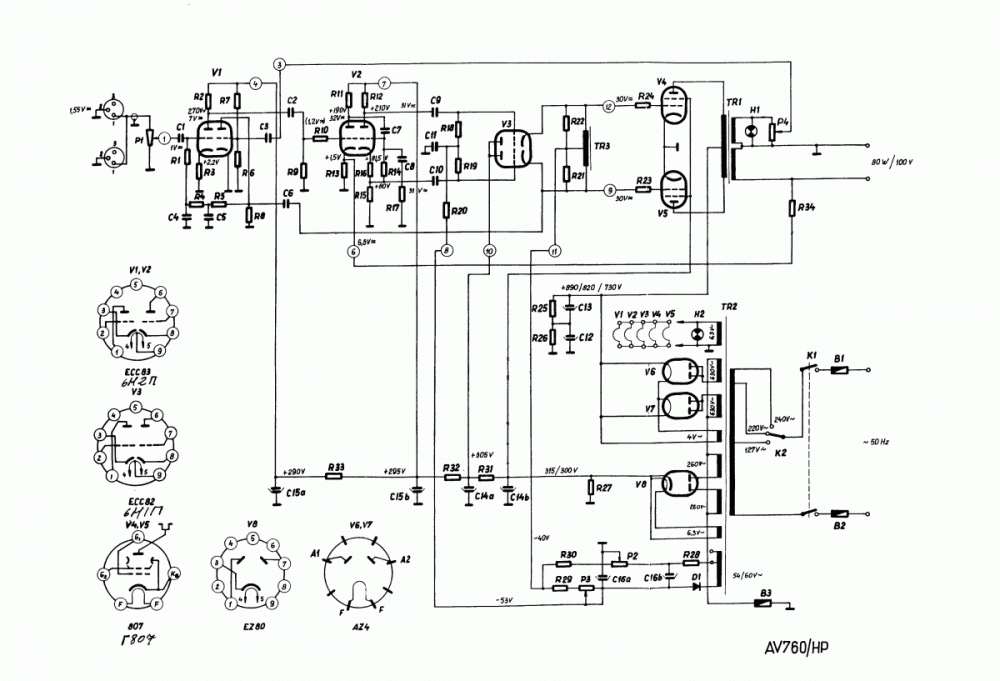

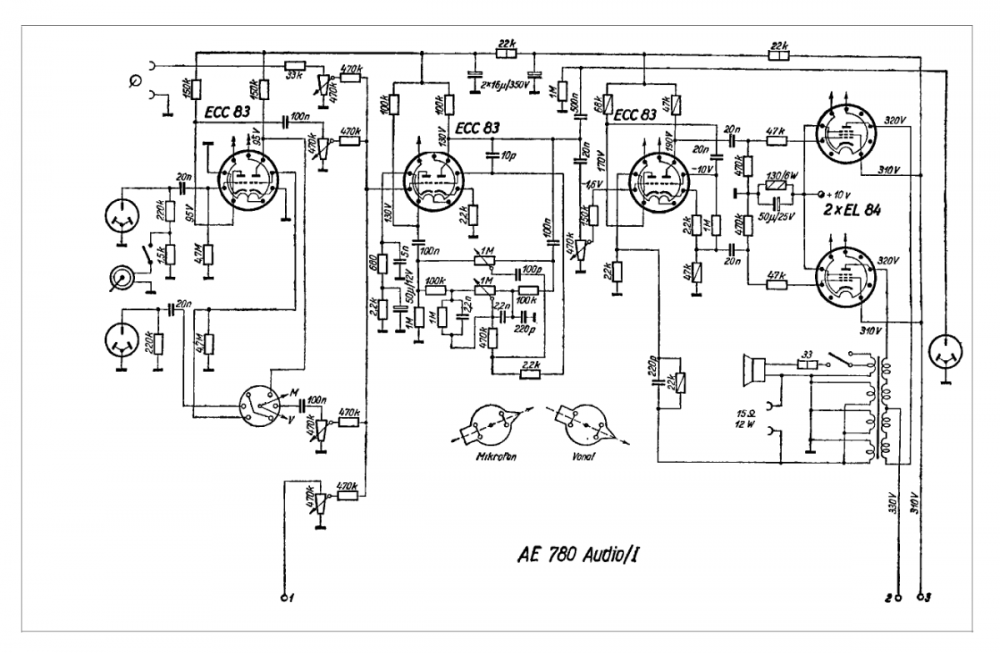

Трансляционник, 60е, ЕСС83 - 6Н2П, EL84 - 6П14П.

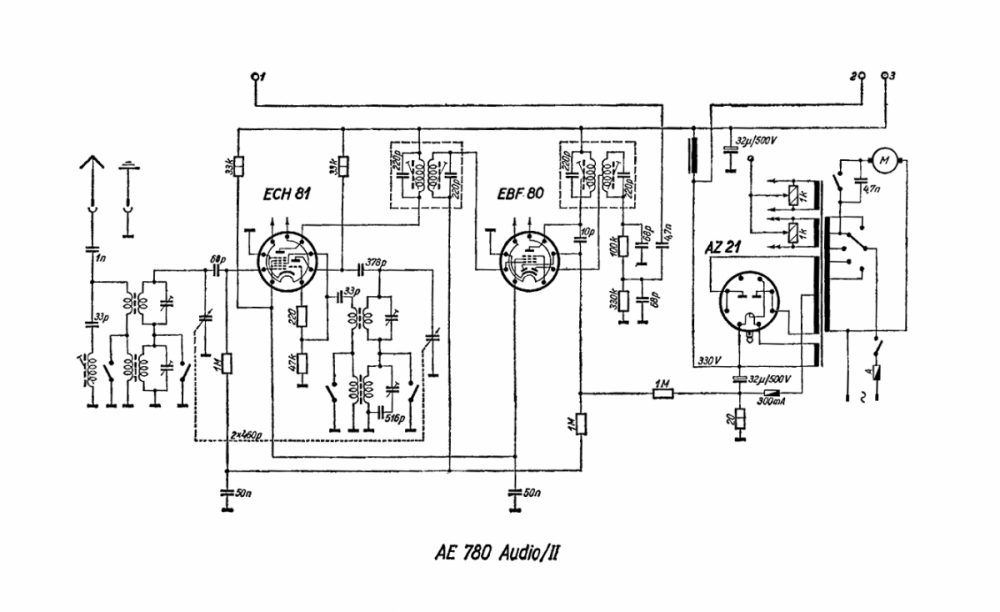

Приёмная часть с Б.П.  Кенотрон AZ21 рассчитан на ток до 120мА, можно применить 5Ц4С.


Ссылка на комментарий
Поделиться на других сайтах

...а сдаётца мне, все эти AE - мадьяры...

18.02.2022 в 09:31, Юрий_Б сказал:

Из такого усилителя  сделал себе двойное  моно

Там есть один совершенно неподражаемый момент. И это не генератор стирания :-)


Ссылка на комментарий
Поделиться на других сайтах

Это понятно. Я даже обломки такого усилителя лет десять назад держал в руках. Но представить, что уродить вот это вот предкам было проще, чем выпрямитель на пол-Ампера и пару емкостей по тысяче микроФарад...

Ссылка на комментарий
Поделиться на других сайтах

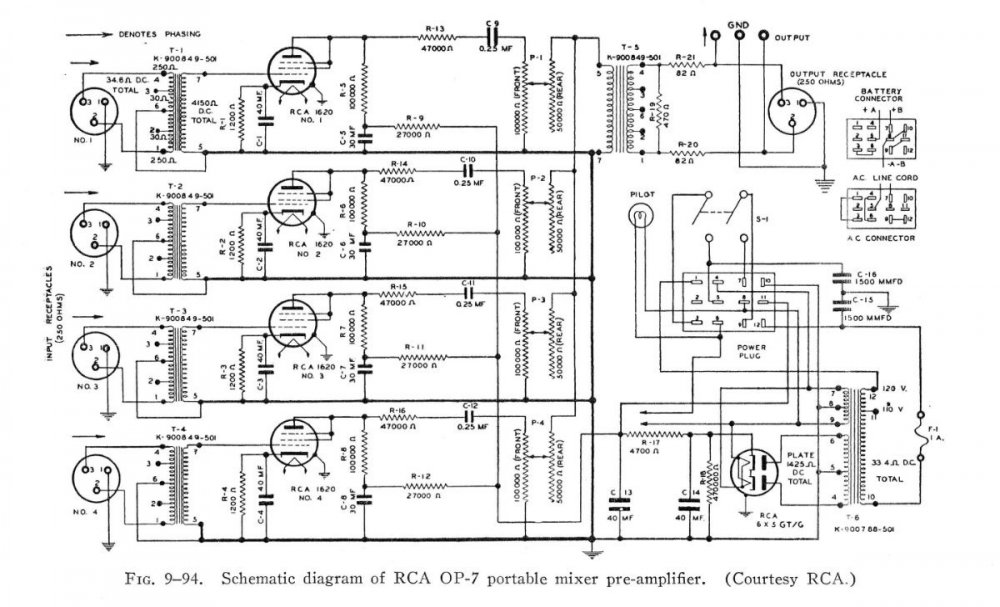

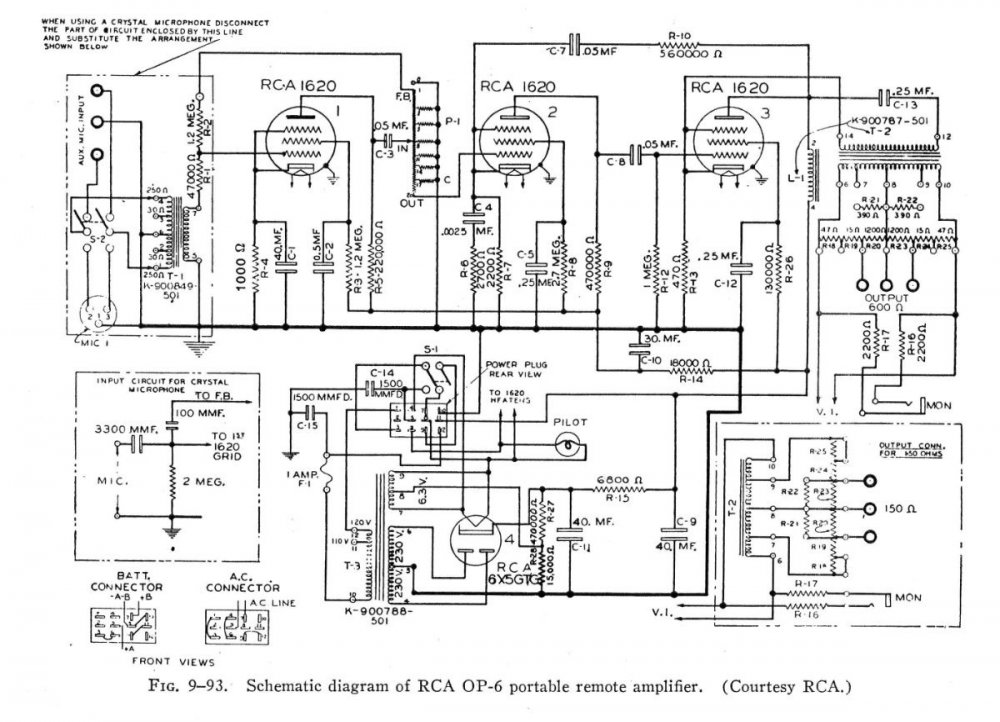

С 30х до середины 50х - типовая схема,  не было в то время таких конденсаторов, низковольтные выпрямители - тунгары, в 50х - селен .

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, KAA сказал:

В некоторых сериях он на УО-186 делался, генератор этот.

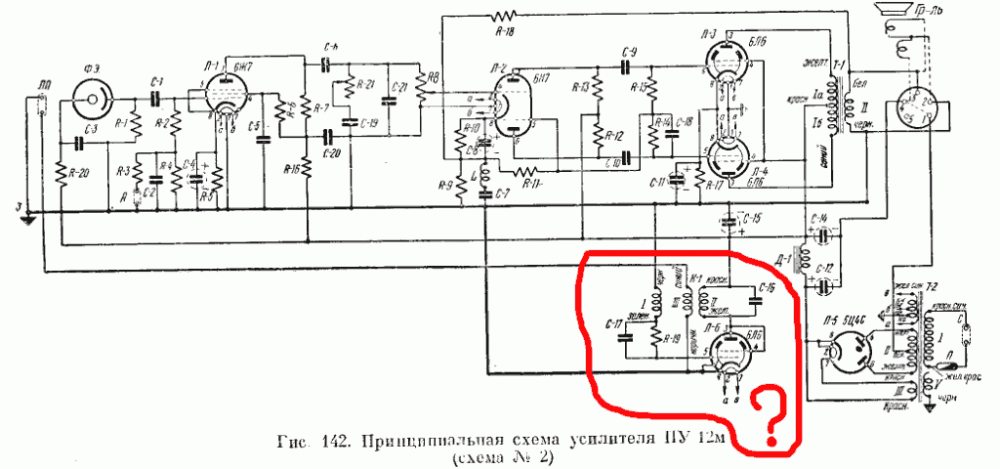

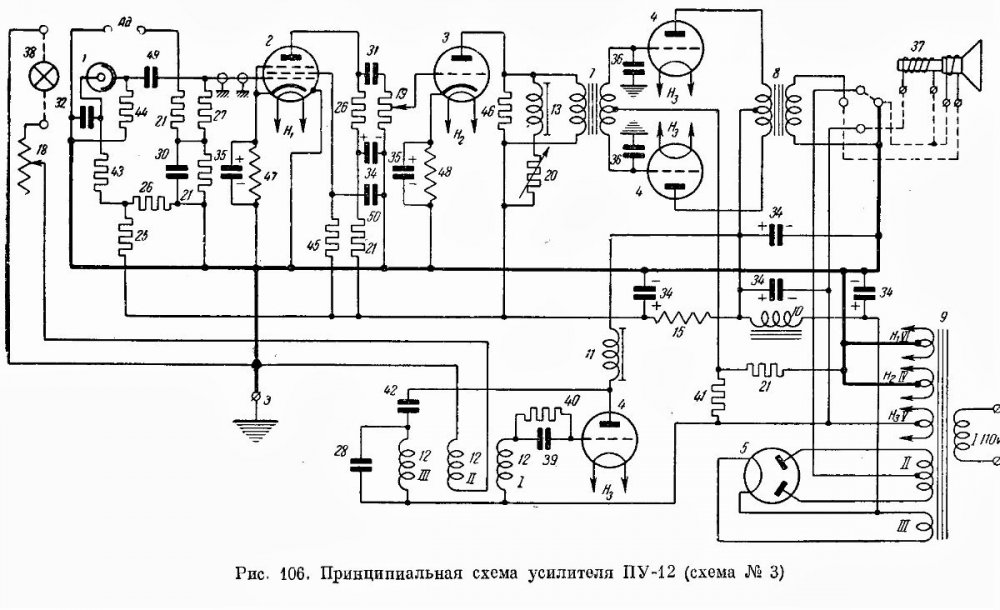

Что и нарисовано на схеме ПУ-12 от Юрия Б.

Добавлю, что в "те годы" в качестве низковольтных выпрямителей ещё не было доступных "селенов", но уже были "купроксы", т.е.меднозакисные диоды.Но тунгары были, разумеется, намного дешевле.

Кстати, как то кривовато в ПУ-12м ОС заведена в 6н7с, поленились, видать, заглянуть в схемку Квод-2 инженерА 🙂

Изменено пользователем Xpюн22
Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

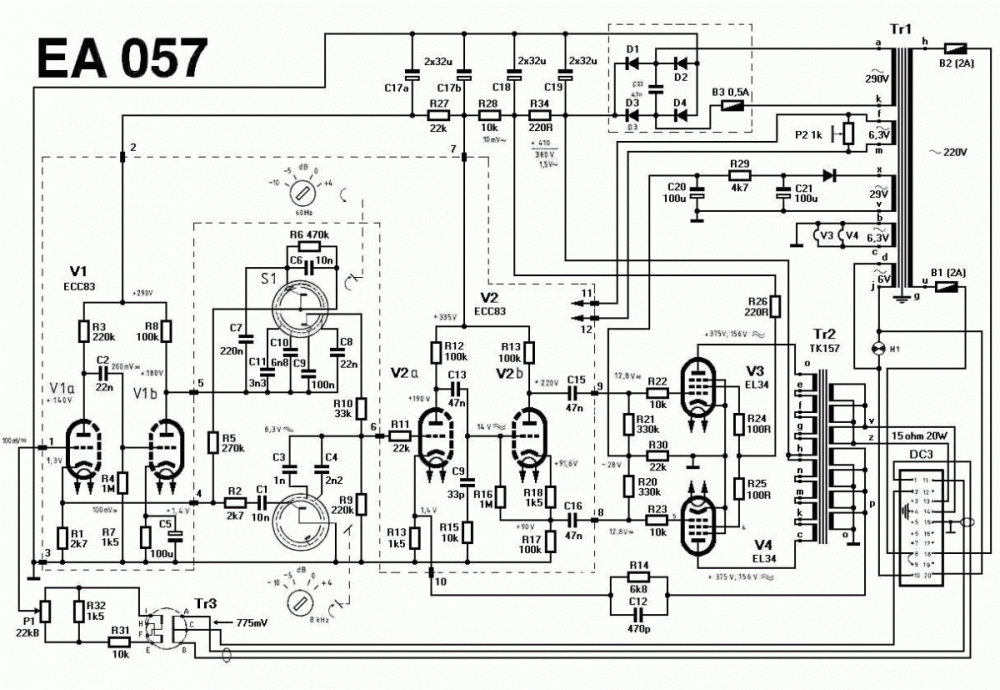

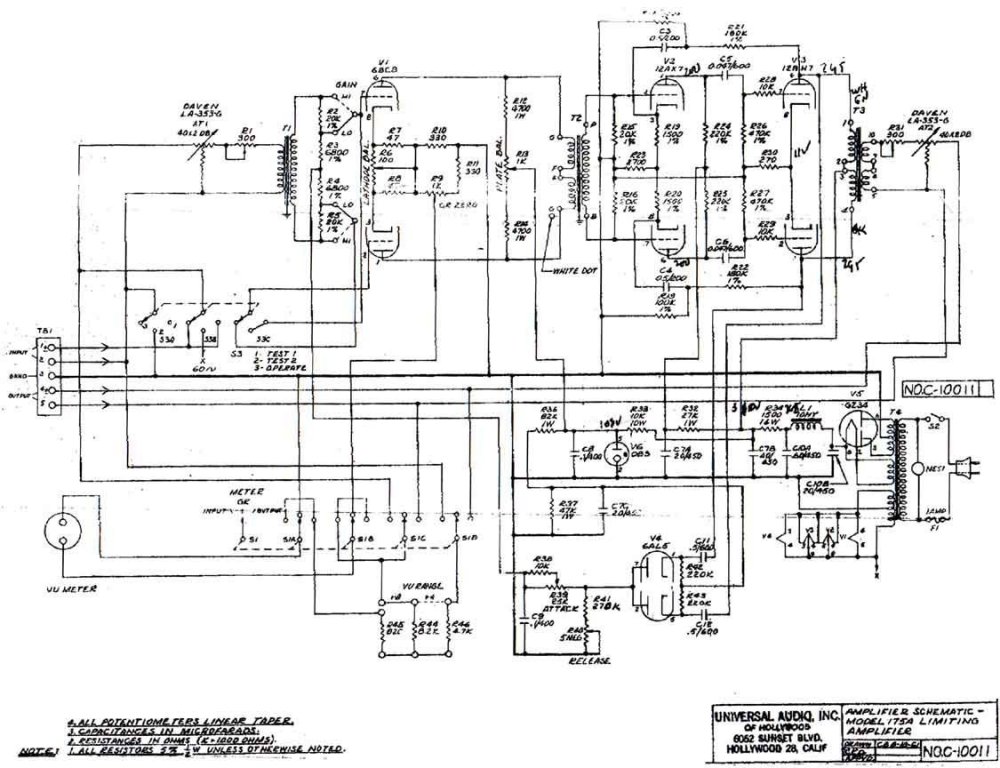

Оч неплохие усилители,  примерно с середины 60х  были в ДК, после списания - юзаются в домашней эксплуатации.  В-)


Ссылка на комментарий
Поделиться на других сайтах

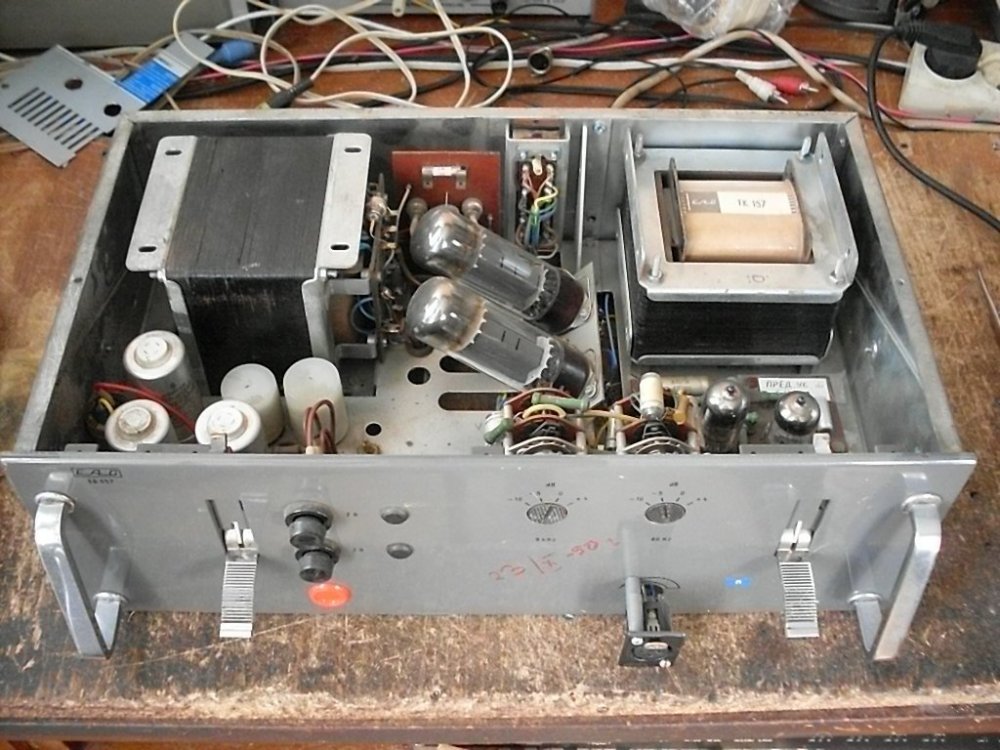

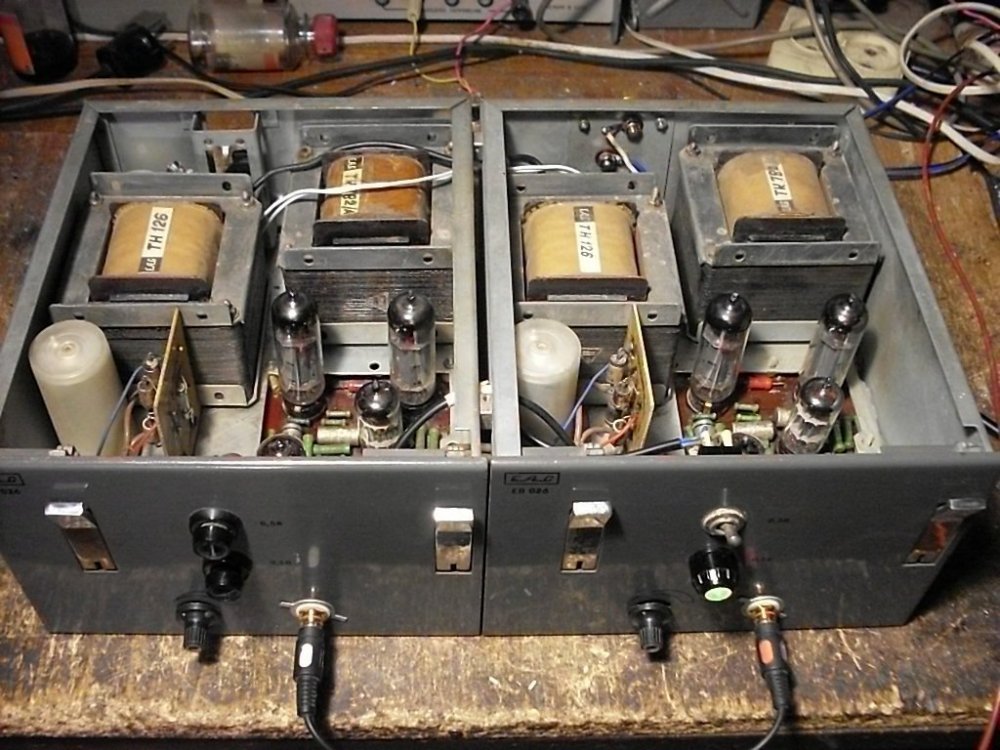

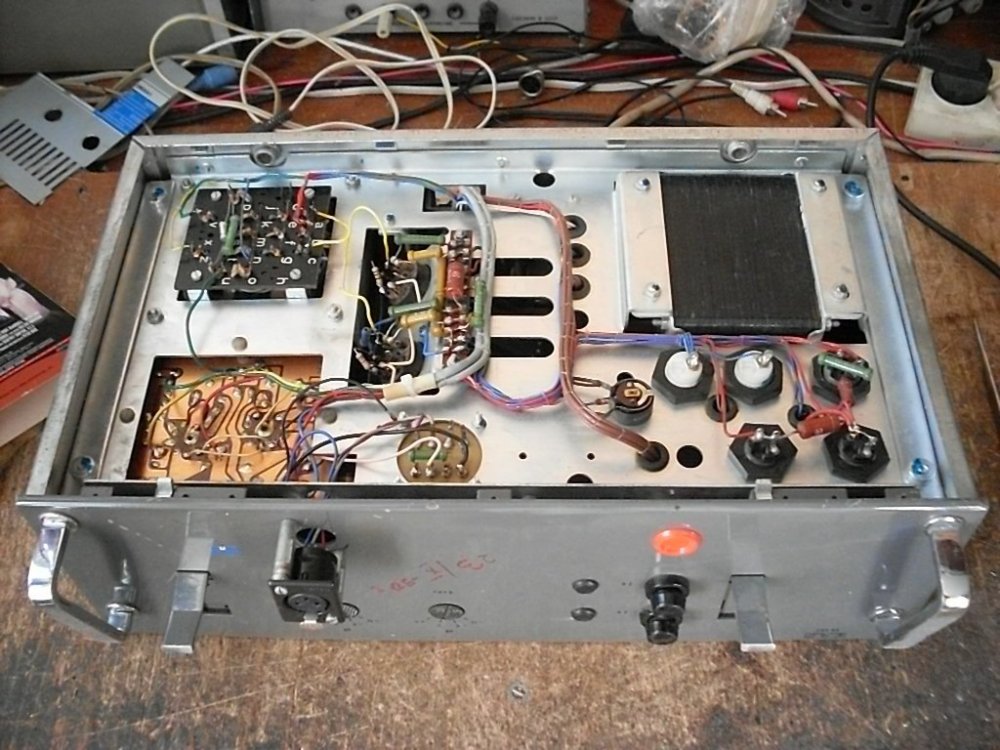

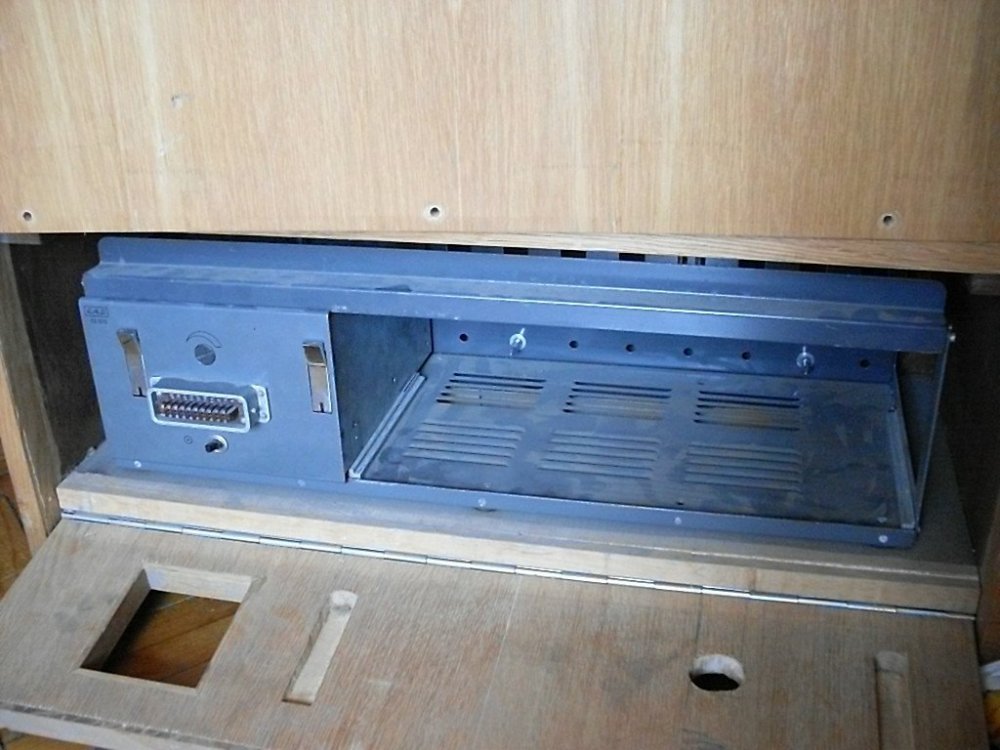

Воисьтену прекрастнейшые. А то, из чего они вытащены - прекрастно ещё более. Вон то безобразие в районе штатного регулятора усиления - уже моя х.самодеятельность.

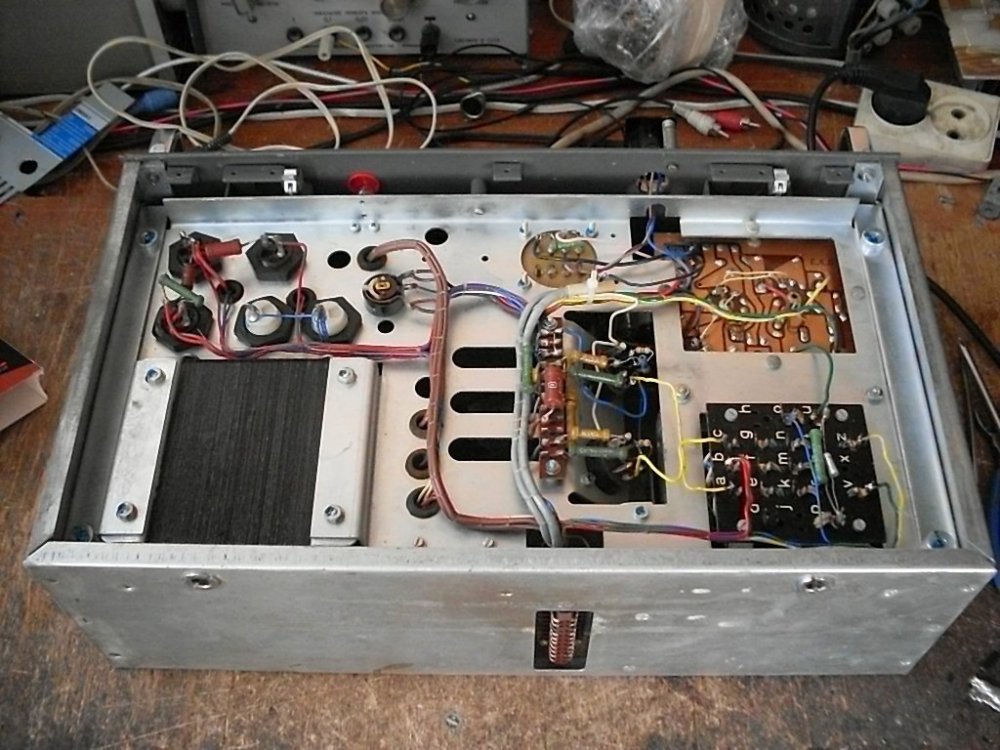

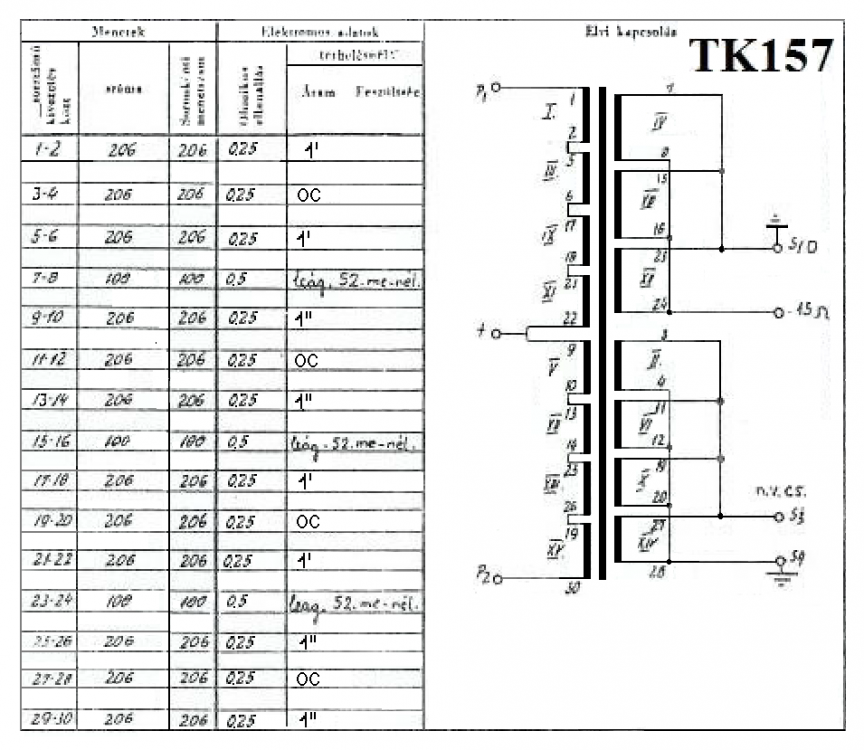

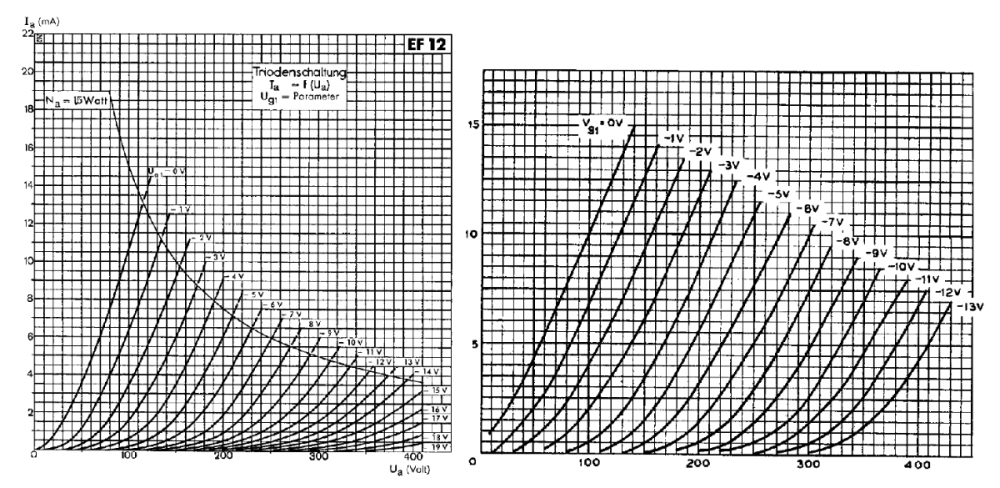

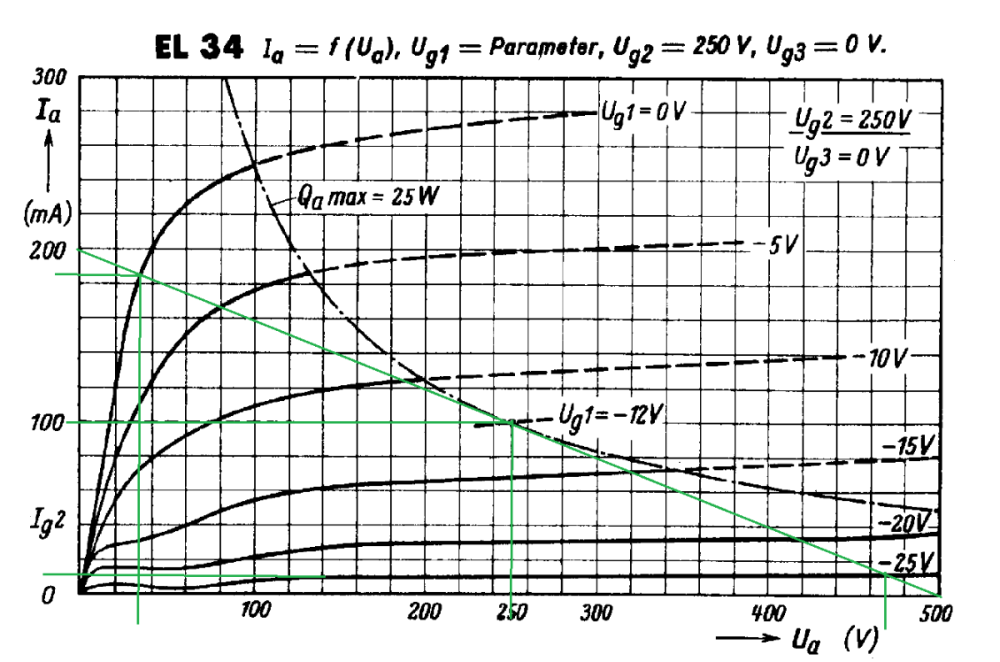

Данные выходного трансформатора, которые удалось найти, и некоторые плоды попыток расшифровать  это глумление.

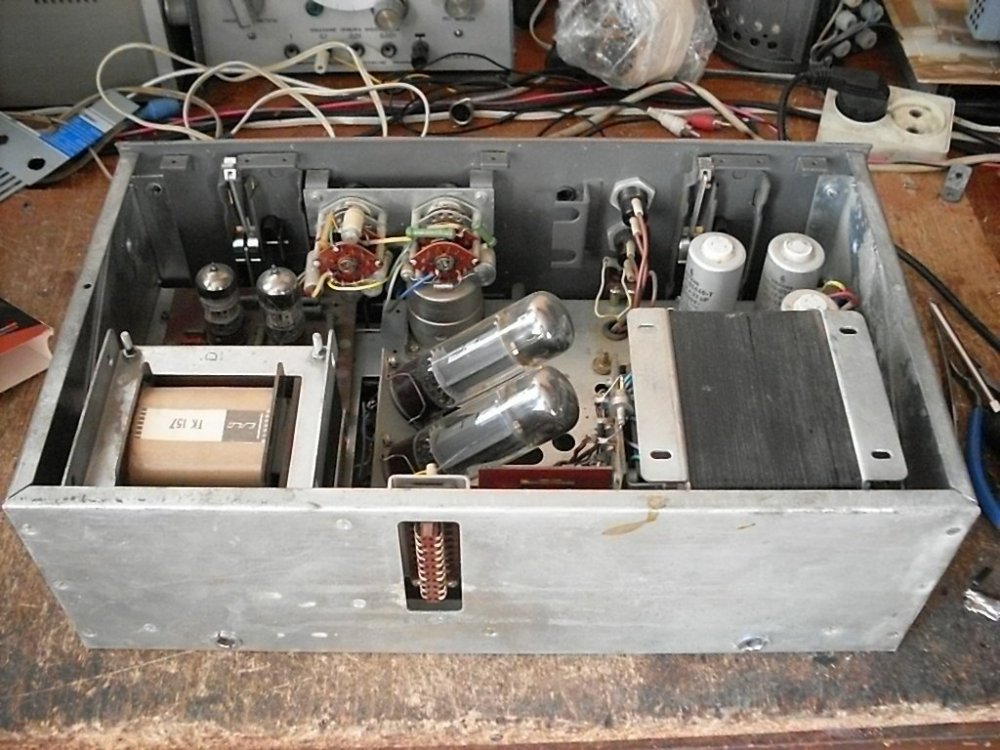

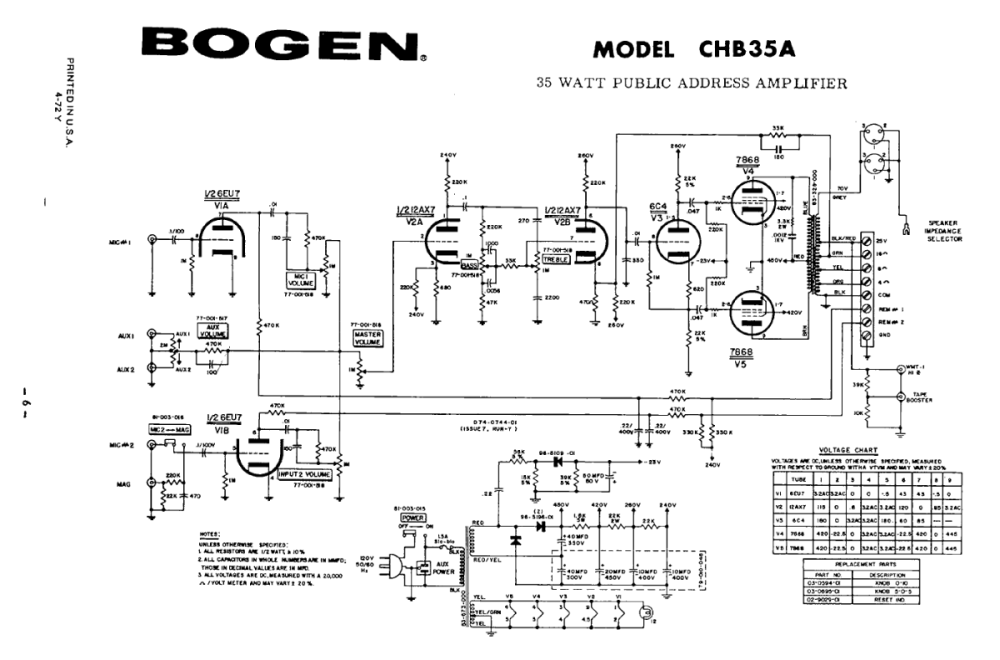

Таких усилителей я сделал штук наверно пятнадцать совершенно из чего попало - 6П3С, 6Н2П, 6Н9С, EL34... Классическая вещь.













Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, KAA сказал:

Очень неплохие, факт.

И главное-у Ёлок катод,там где и должен быть...В земле😊

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

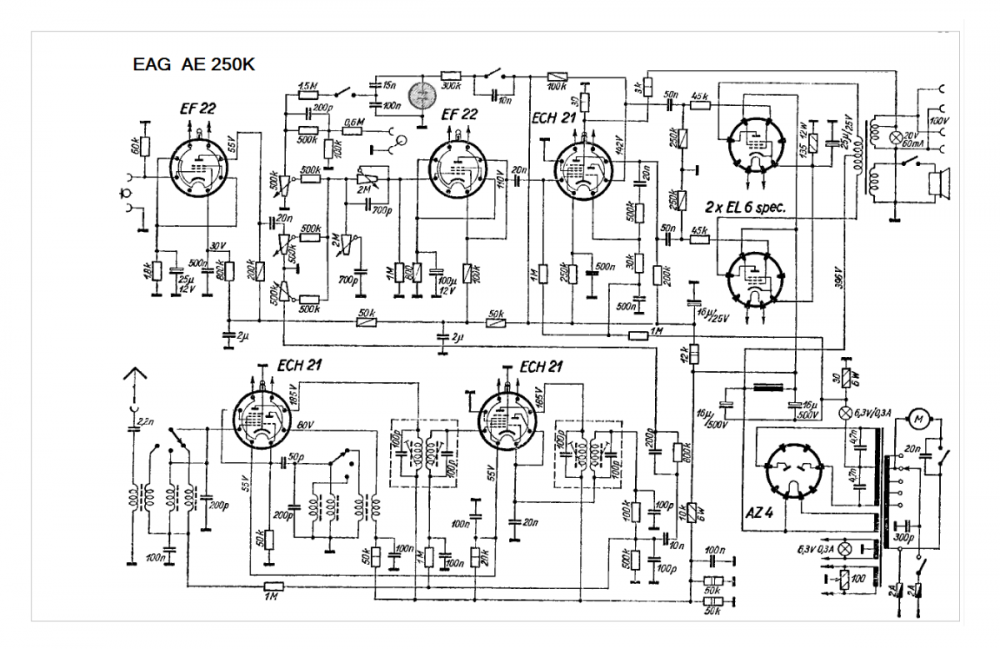

Году в 1995-96 из одного высокого учереждения доcтался мне двухблочный трансляционник ЕАG 60х годов. Оконечник я потом отдал радиолюбителям-коротковолнoвикам, пред до сих пор в кладовке.




Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
  • 3 недели спустя...

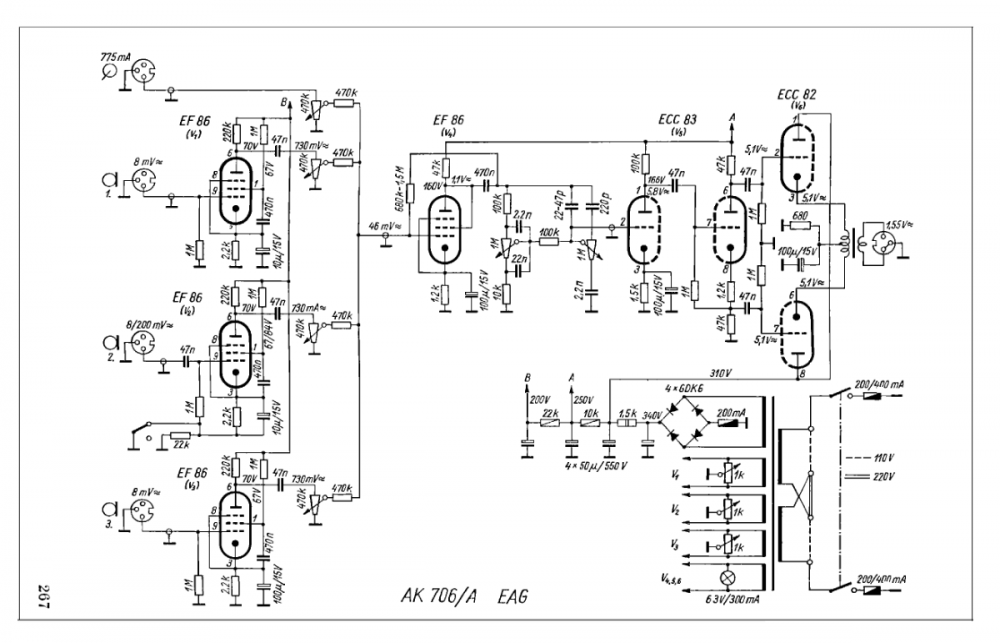

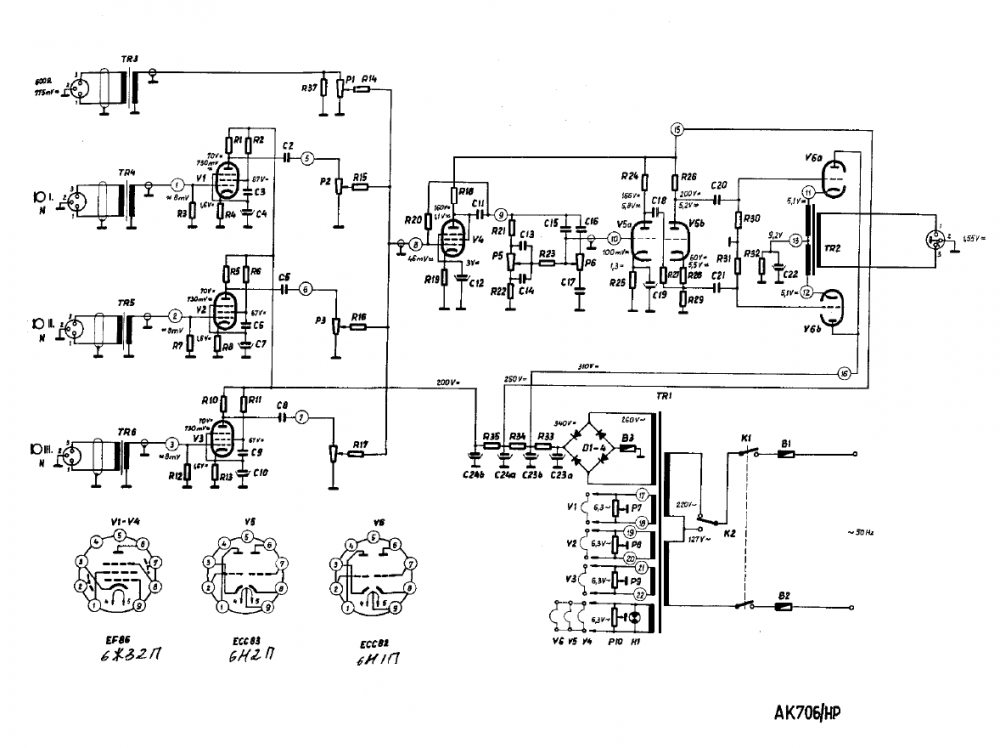

В середине 70х пришлось работать с такими   трансляционными комплектами: AK706A - APX100. включали их на 240В и берегли как зеницу ока, запасных выходных ламп не было.

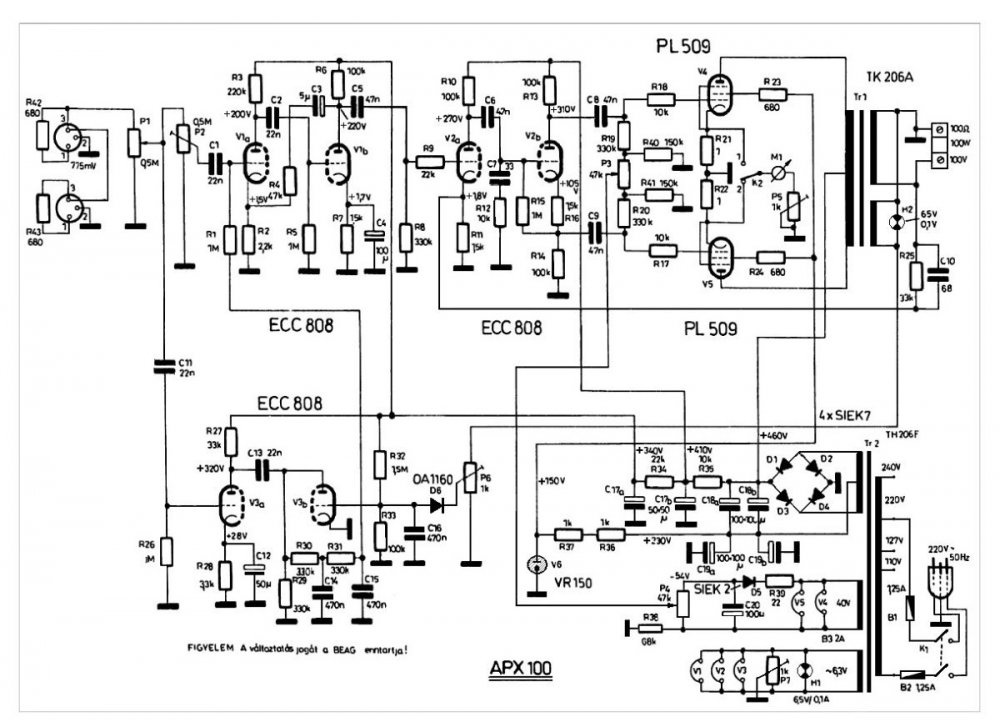

APX 100.jpg


АРХ 100. вид.png

Ссылка на комментарий
Поделиться на других сайтах
