это называется мощностью и в сетках, за очень редким исключением, эти ваши мощности измеряются единицами милливатт .😉 А так да, берем смд тонкопленочные и вперед. Насчёт безиндукционной намотки посоветуйте резисторы, а то мы все тут по фольговым загоняемся, vishay в основном. подержал в руках тестер - положил на полку, включил осциллограф - выключил осциллограф. Вывод: МЛТ и ВС хуже АБ 2-го грейда. Товарищи, предлагаю уважить предложение Алексея и не слушать его. ))))

Поддержу предыдущего оратора, вбейте в яндекс MUNDORF Supreme и первые позиции занимает.... занимает... занимает... с гигантским отрывом занимает Алиэкспресс. Из чего делаем вывод, что произведены в Китае, а всем известно, что в Китае масло делают из сои, а не из подсолнечника и тем более не из каннабиса. )))

Панасоники, если пуризмы, то их оригинальных еще поискать. С более новыми сериями полная "путаница". Мкв тоже не на каждом углу, да и цена 1,5-2 за 0,5. Хороший уголь "дезинфицирует" тракт. )))

1. Читайте внимательно, типо следите за руками, через резистор. 2. "Согласен, поддерживаю" . 3. если новые, то скорее всего это "Чайна ин ер Айс", купленные на али и перепроданные подлыми барыгами самым безбожным образом страдальцам, т.е. нам с вами. :(( 4. Возможно 5. Сюда лучше что-то со спиральной нарезкой, типа с небольшой индуктивностью. 6. Годится 7. Отсутствие бегунка в цепи сетки. Статья "сиди себе регулируй" из вестника ара

Пардрн, я не МАИ, но на мой непросвещённый взгляд: 1. С 3-ей сеткой через резистор на анод играет лучшее, чем на катод или землю. Если пентодом, то лучше 6ж7 с батарейкой в сетке. 2. Питание драйвера на 6ж4 в триоде лучше повыше сделать. 3. Нагрузку 6ж4 в триоде увеличить до 24-27 ком 4. Смещение 6ж4 в триоде увеличить до 2,7-3,5 В 5. Ток через 6ж4 постараться поднять до 11-12 ма. 6. Конденсатор в катоде 6ж4 сделать составным, набрать из 1000, 100, 10 и 1 мкф. Или хотя бы зашунтировать электролит плёнкой, на край поставить мбго 30,0*160. 7. Собрать бутерброд для межкаскада, на край поставить, например, к40-у9 + полистирол типа мпго или к40-7. 8. Резистор второй сетки 6п36 уменьшить до 150-200 ом, если не возникнет возбуждение. Резистор поприличнее. 9. В сетку 6п36, между R6 и сеткой, поставить резистор 500-1000 ом. Резистор хотя бы блп, лучше с2-10, еще лучше алан бредли. 10. Регулятор громкости попробуйте включить L padом (см рис). Для горизонтальной части используйте 7-12 ком резистор блп, с2-10, алан бредли.

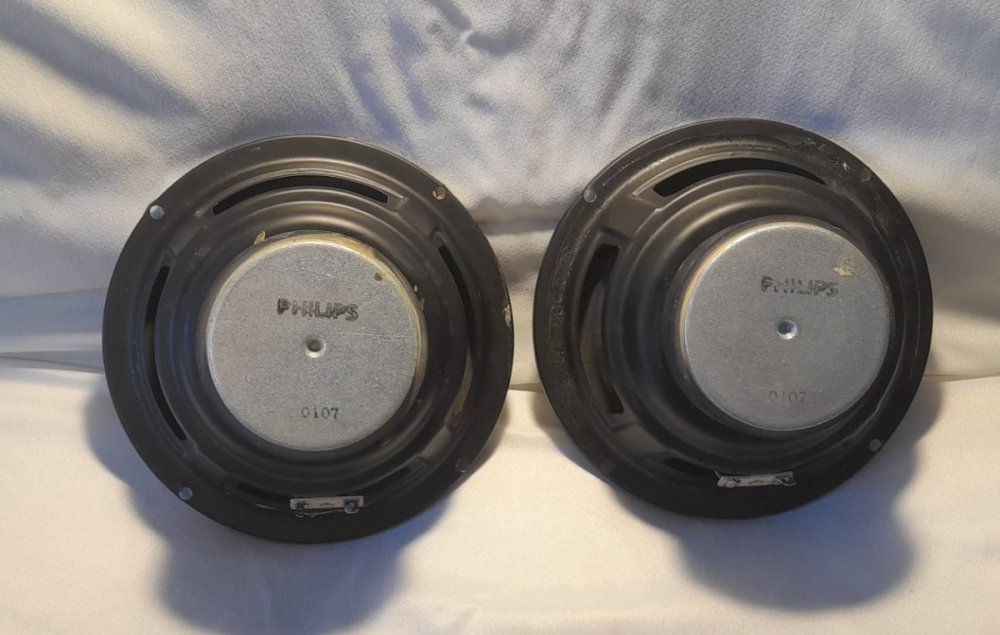

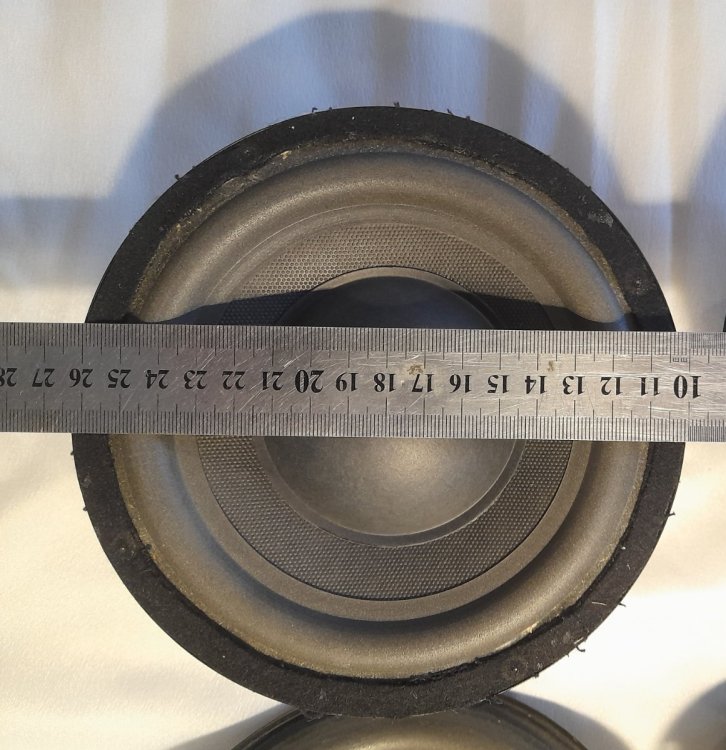

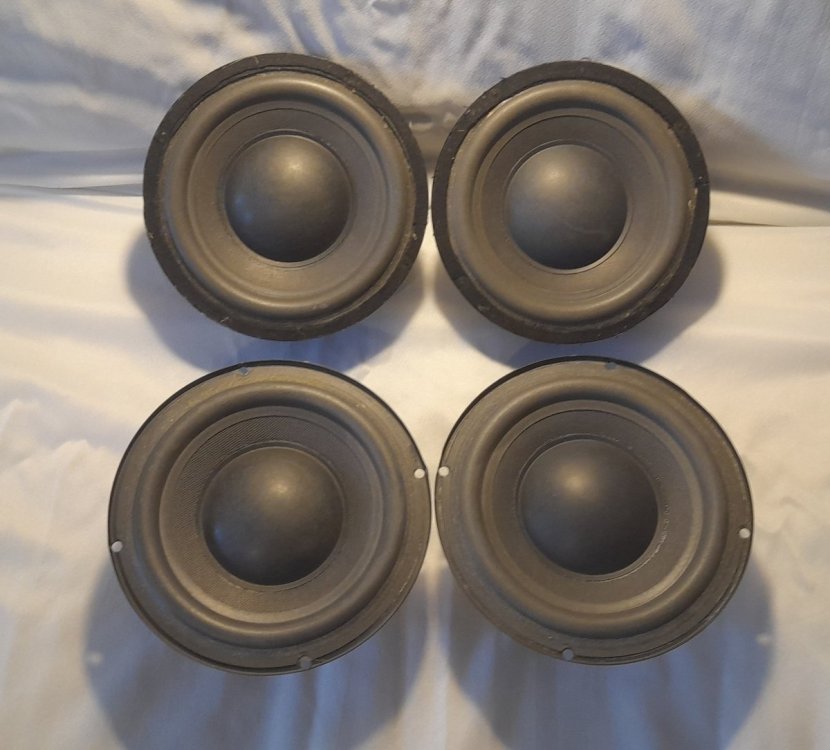

Ссылки на али нет - я на Авито покупал год назад. Если не забуду сфотографировать когда займусь чисткой шариков, то выложу. Это же ваш посыл был про 145 мм и их бюджетность в сравнении с 16500 рублей за 10" коаксиалы. 🤣🤣🤣 Напомню: Насчет коаксиалов скажу так, изофон оркестр 10" и 12" звучат ппосто восхитительно, чего не могу сказать про танои, хотя старые английские или хотя бы индийские Танной Престиж или Вестминстер весьма хороши.

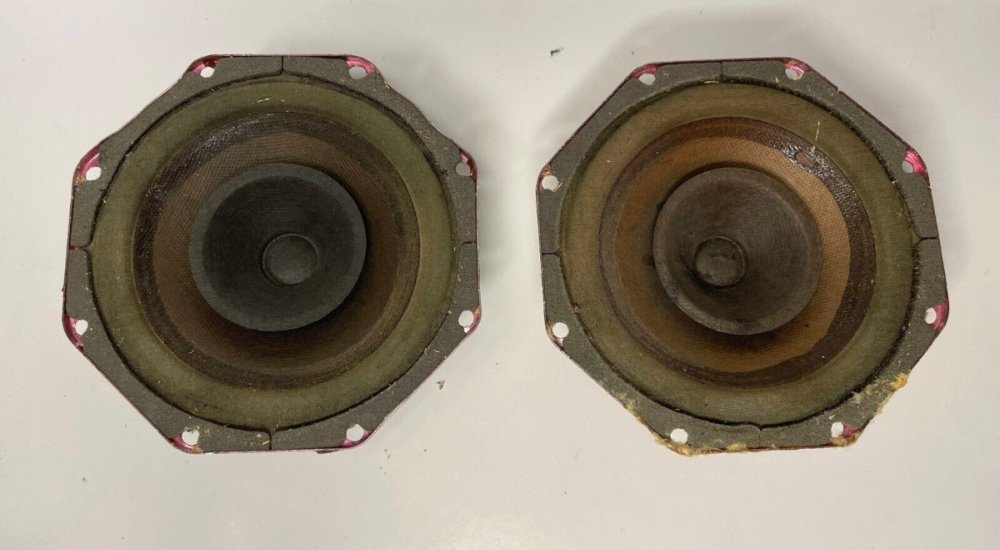

"Зья" - это толтео про современные шп. Сравнение 145 мм дуал конус с коаксиалом 225 мм выглядит не очень убедительно. А так согласен, шп 145 мм за 3500 с доставкой вместо 5гдш-5-4 , более чем хороший вариант. Сам поставил такие в свои 10 литровые шарики с фазиком. Душевно игра рают

"А зья батенька, зья..." Неделю тому назад послушал чистопородных коаксиальных китайцев 10", типа коралл бета10 на кобальте, купленных знакомцем на Али со скидкой аж за 16500 за пару с доставкой. На гд гордо красуется AudioProHome, 25 W и 8 ом. Подвес из тонкой экокожи. Звук вполне достойный. В коробке лист с измеренными ТС параметрами этих гд, АЧХ на оси и на 30 гр в рекомендованном оформлении. Чертежи оформления приложены в бумажном варианте и на сд под чпу раскроечный станок. "Чертежи" во множественном числе, поскольку приведено 6 чертежей фи с настройками в зависимости от выходного сопротивления унч и объёма КДП. Все, кетайцы урыли всех - пилите и не "имейте" себе мозг. 🙂

Анатолий Иосифович , я всегда считал этот унч вашей разработкой, включая режимы, лампы, марку выходного трансформатора.... Да и год 2004, если верить Пузанову и Аудиоворлду. Сеть все помнит. 🙂 http://audioworld.ru/DIY/Tubes/ampl_10.html

Коллега, 2 независимых питания -это очень правильное решение. Однако, как нам догадаться об этом из приведенной схемы? 😉 В любом случае мои "пометки на полях" к приведенной схеме сохраняют свою "актуальность". )))

Добрый день. Насчет ультрапат - согласен, G2 по переменному напряжению лучше заводить на катод. Как по мне, то в тетродах и пентодах (в тетрадном и пентодном включении) лучше катодную цепь делать самым простым способом - иначе начнется "битва со звучанием конденсаторов" в катоде (с перебором типов, номиналов и марок кондесаторов) многократно описанная на старом АП. По памяти в ней (битве) были замечены Вадим Пузанов, УЛьФ, Резвой и иные опытные звукостроирели. По своему скромному опыту скажу, что спектр пентодов с автосмещением нешунтированным емкостью чище и КГ на 1-1,5 порядка ниже.

Насчет половины U на G2 в этой схеме - это шутка, однозначно. Напряжение на второй сетке (G2) подбираем по минимуму искажений на полной амплитуде сигнала при заданных сопротивлении нагрузки и смещении. G2 питаем отдельно от драйвера, хотя бы через RC цепочку. Лучше от делителя с током через делитель в 2-3 раза выше тока G2. Параллельно нижнему резистору ставим С номиналом, дающим частоту среза фильтра (совместно с верхним резистором) 1-10 Гц. Из катодной цепи 6п13с/31с можно убирать С, он мало что может дать, а отстроить с ним красивый спектр весьма затруднительно.

Какие открытия делают мастера с Ютуба - я пустил бы слюни от зависти, если бы не крутил лет 10-12 назад всю эту фигню сам. Повеселили измерения и повествования, продемонстрированные с 5:05 до 6:15.- весьма круто меняется спектр генерируемых конденсаторами искажений. При этом я должен поверить в непредвзятость, честность и опытность экспериментатора, особенно при том, что уровень шумового пьедестала, при измерении конденсаторов, меняется на 45-50 дБ в легкую, да при этом еще и спектр шума меняется. )))) Одним словом экспериментатор - уникум, т.е. единственный, кому удалось обьективно зафиксировать таким нехитрым способом разницу в звучании конденсаторов. Экспериментатор заслужил Нобелевскую премию! Ура товарищи!

Где-то порылась собака. В 2017 г. праздновали 70 лет, а в 2023 - 75. Говорила мне мама - учи математику. ! 🫡🫡🫡

Очевидно, у вас "неправильные бозоны и они дают неправильный спектр" *. К тому же, как Вы знаете - они не любят когда а ними подсматривают, а уж когда измеряют.... А серьезно, невозможно определить по нескольким причинам: 1. Уровень пьедестала шумов гуляет в интересующем частотном диапазоне (1-20 кГц), как хочет от графика к графику от -130 до -70 дБ. 2. Уровень 1-й гармоники графиков не привести друг ко другу. 3. ... Если вам нравится звук, то какая разница куда полетели бозоны. У Вас пентоды стоят в раскачке? * Со Винипух.

Как доказали британские учёные, при объёмном монтаже мюзоны и бозоны почти беспрепятственно летают вокруг проводников, потому как среда однородная. А при монтаже на платах они 2 раза за оборот сталкиваются с материалом платы, что порождает пару виртуальных частиц, а ночное время несколько пар, которые, в свою очередь, при столкновении с платой порождают другие пары виртуальных частиц. В результате к моменту прогрева ламп в корпусе образуется такое количество пар виртуальных частиц, что мюзонам и бозонам, отвечающим за равномерное протекание тока по проводам, уже не протолкнуться. В этой связи они прокладывают новые маршруты перемещения, в т.ч. непосредственно через баллоны ламп, где смешиваются с потоком электронов, нарушая при этом ламинарность потока и, как следствие, гармоничность сигнала. В связи с такой сложной элементарночастичной (С мой) обстановкой внутри корпуса наблюдается резкий рост нелинейных искажений.

За что Вы такую красоту решили спрятать в "темный и мрачный" подвал? )))

Год прошел... 🤣🤣🤣 Срок действия предложения истек 6 месяцев назад.

Хи, хи-хи-хи. Будет будет.

В принципе рабочая схема. Смещение выходной лампы около 12 -15 В, ток анода около 40 мА. На входе С1 убрать, он там не требуется. С3 можно убрать - искажений поменьше будет, но амплитуда и Ку драйвера снизятся на 5-10%. С4 и С5 увеличить до 0,1 мкф. С4 можно до 1 мкф. 2 сетку 6п1п можно соединить с катодом через конденсатор>= 200 мкф и подшунитировать его пленкой 0,5-10 мкф.

Спасибо! Я было решил, что вы разгоняете ток диода для выведения его на линейный участок его вах. По поводу схемы, дело даже не в смещении - там минусов такое количество, помимо кривой работы драйвера при сигнале 1/2 и выше смещения, что не стоит дажет ввязываться. Имхо, но каждый может может проверить сам, я проверил. 🙂

В даташитах указывается 50 мА, подгоняем до него? За идею про 6ж3п - спс, сегодня попробую

Анатолий, добрый день. ЧуднАя схема, 10 мА через 10 кОм резистор нагрузки драйвера и 5/50 мА через катодный 200 ом резистор. Раскачка равна смешению выходной лампы, т.е. получить более 50% выходной мощности для данной выходной лампы с приличным уровнем искажений не получиться. Искажения будут обусловлены работой драйвера в зоне малых токов. Кроме того, я плохо представляю, какая лампа должна стоять на выходе со 100 В смещения.

Фото. Жёлтенькое на выводах, это оно самое, керамитческае. Ну и станок для перемотки.

Ft = μ(v) Fp Ft -сила трения μ(v) - коэффициент трения Fp - сила прижима. Сила скейтинга равна силе трения помноженной на синус угла между стрелой тонарма и касательной к дорожке. На малой линейной скорости мю (коэффициент трения) выше, поэтому натяжение пружины должно быть больше. Выставьте антискейтинг на середине и будет вам счастье.
