Платки приехали... Кстати есть лишние 3 комплекта. 1 плата - 1 моноканал, с блоком питания на борту.




Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
1 час назад, VSS сказал:

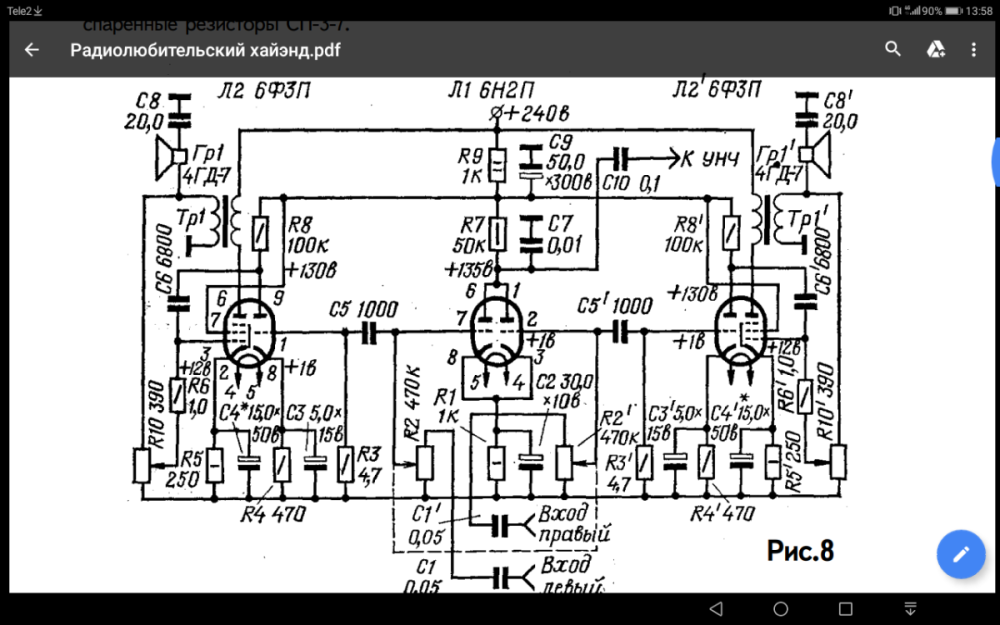

Может было уже...Screenshot_20221001-135817.thumb.png.666ac604f7ba40c49711fccbfb719912.png

И чем эта схема примечательна? Кроме того что нарисована через ж.пу...

Ссылка на комментарий
Поделиться на других сайтах

33 минуты назад, Климентий сказал:

И чем эта схема примечательна?

А нужно только примечательные выкладывать? На мой взгляд проще и не придумать.

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, Климентий сказал:

И чем эта схема примечательна? Кроме того что нарисована через ж.пу...

Похоже, тем, что это схема ВЧ звена и предварительного каскада НЧ звена какого-то трифоника, что становится ясно, если приглядеться чуть повнимательнее к схеме, некоторым номиналам конденсаторов и включению нагрузки.

Ссылка на комментарий
Поделиться на других сайтах

  • 1 месяц спустя...
22 минуты назад, ВВФ58 сказал:

Просто зАвидно,ещё б к 6LR8 таких плат нажить

У меня остались 4 платы таких под 6ф(3)5п...

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Неспеша накидал сегодня 3D модель моноблока на 6ф5п... ранее в ветке показывал проект... отправил чертежи деталей в работу на завод... скоро покажу конечный результат в железе...









Подошёл к проекту максимально ответственно... Несмотря на то что лампа малышка...

Ссылка на комментарий
Поделиться на других сайтах






Привет просто кинул фото не знаю как и кто здесь

Пишу не знаю как и что На пишу потом не пойму куда на писал На телефон непривычно

Это что это выходной трансформатор со 100 ватного унч

Ссылка на комментарий
Поделиться на других сайтах

9 часов назад, Климентий сказал:

3D модель моноблока на 6ф5п...



А не симпатичнее ли будет с кожухами одинакового размера?..

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, KAA сказал:

А не симпатичнее ли будет с кожухами одинакового размера?..

Для меня нет. Мне именно разный размер больше нравится.

Ссылка на комментарий
Поделиться на других сайтах

  • 5 недель спустя...

Спасибо Анатоли Манакову за грамотную схему.

 в цепи ПОС решил поставить 2 резистора последовательно по 0,22 Ом. И параллельно поставить тумблер для возможности коротить один или сразу оба, чтоб иметь возможность регулировать глубину ПОС +2,5дБ и +5дБ
 Вот работает ПОС на НЧ. +5дБ





Ссылка на комментарий
Поделиться на других сайтах

Климентий молодец. Как всегда всё точно, технологично, и по делу. Браво!

Маленькому кораблю - большое плаванье!

Ссылка на комментарий
Поделиться на других сайтах

  • 3 месяца спустя...

К сожалению входной триод 6ф3п - дохлик.

Его надо менять на нормальный (правильный)))

... и уж точно делать УПТ))

Ссылка на комментарий
Поделиться на других сайтах

Выходное сопротивление 1го каскада порядка 20к, при суммарной входной ёмкости 2го каскада в тр. вкл. около 40-45пФ, ослабление на частоте 20кГц менее 1дБ.

Ни на что менять не нужно, ни на шило, ни на мыло...даже нормально-правильное. В-)           Смысла делать УНЧ начального уровня по схеме УПТ - нет

"Река истины протекает через каналы заблуждений." - Рабиндранат Тагор.



.....

Ссылка на комментарий
Поделиться на других сайтах

Речь об НЧ. Начальный уровень? Для кого - для школьников? Они (школьники) здесь есть?)))

У 6ф3п есть нормальный, но только выходной пентод, и в триоде ему лучше и он хорош.  Входной триод слаб, лучше есть и Вы - Анатолий Иосифович это прекрасно знаете.

Зачем скатывать тему типа для начального уровня? Пока здесь мамонты не кончились?)))

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, qa7 сказал:

Входной триод слаб

Не могли бы Вы расшифровать термин "слаб" применительно к триодной части 6Ф3П? Слабость в чём? Мю у него 75 - за глаза. Внутреннее сопротивление 30 килоом - терпимо, у 6Н2П 50 - и не жужжим. Анодный ток 2,5 миллиампера - для первого каскада за глаза, а максимальный ток катода у него до 15 миллиампер. Немножко веерный - да, но та же 6Н3П веернее. Конструкция - вполне, здоровенный анод, способный рассеять явно более заявленного одного ватта, мощные сеточные траверсы. В чём ещё?

Ссылка на комментарий
Поделиться на других сайтах
