Recommended Posts

Posted (edited)

Есть такая схема, прилагалась к печатным платам. Мне кажется, что здесь ошибка. r8-r9, и r48-r49, указаны разных номиналов.... .


Китайский  РР .jpg

Edited by ЧАК
Posted

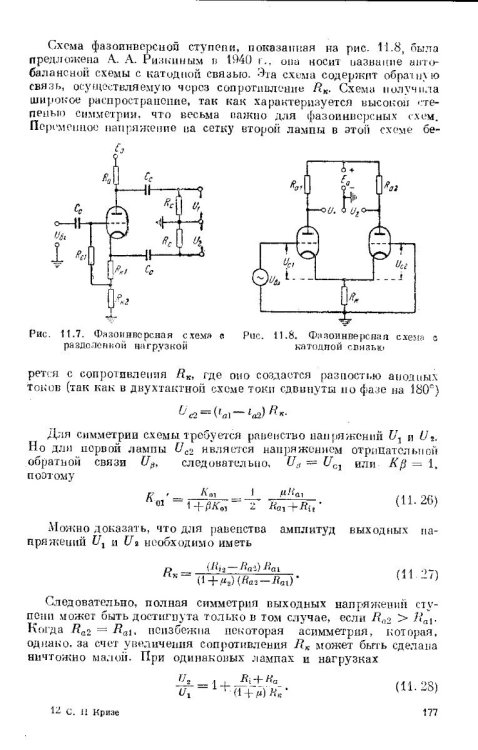

Привет!  Фазоинвертор с катодной связью, автор Ризкин,  см аттач., 1й лист, обратите особое внимание - последний абзац после  формулы (11.27)

Удачи!





  • Like 3
  • 2 weeks later...
Posted (edited)

Насмотревшись китайских пушпулов ))) Тоже подумываю собрать двухтактник пушпул на кт 88(или подобных) ---- какая схема можно сказать подойдет для смелого повторения Качать так сказать тугие колонки .

1. Williamson Amplifier (модифицированная версия под KT88)

  • Оригинальная схема использовала лампы 6L6, но со временем появилась версия с KT88.

  • Два каскада усиления на 6SN7, обеспечивающие хороший драйв для выходных ламп.

  • Глубокая общая отрицательная обратная связь (ООС) для снижения искажений.

  • Фазоинвертор выполнен по дифференциальной схеме (long-tailed pair).

  • Выходной трансформатор должен быть широкополосным, иначе схема будет склонна к самовозбуждению.

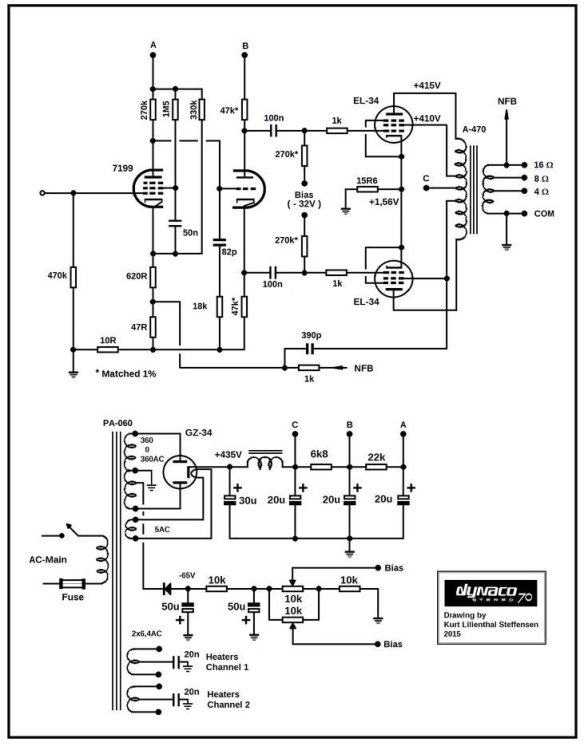

2. Dynaco Mark III

  • Один из самых массовых усилителей на KT88, выпущенный фирмой Dynaco.

  • Драйвер на 6AN8, включающий каскад усиления напряжения и фазоинвертор по схеме "катодного повторителя".

  • Вариант для ультралинейного включения выходных ламп.

  • Применялся трансформатор A-431, который считался эталонным для этой схемы.


Edited by kuly-s
Posted
2 часа назад, kuly-s сказал:

 двухтактник пушпул на кт 88(или подобных)



Зачем на КТ88, или Вам гитарник нужен?.. Есть замечательная лампа КТ66. Ваяйте великое творение Питера Уокера - Quad II, и будет Вам счастье.

  • Thanks 1
Posted (edited)
24 minutes ago, KAA said:

Есть замечательная лампа КТ66

ради интереса посмотрел цены... это ж 100 баксов за пару - и это за китайские. А те что времен QUADII так 100 за штуку... Лучше тогда на елках...

Edited by kesrmk
Posted
1 час назад, kesrmk сказал:

ради интереса посмотрел цены...

Лучше тогда на елках...

Из гуано конфетку сложно сделать. 100 за хорошую КТ66 - недорого.

EL34 - вполне адекватная лампа для двухтактника.

Posted
15 часов назад, kuly-s сказал:

1. Williamson Amplifier (модифицированная версия под KT88)

  •

Я еще на старом АП вот по такой схеме собрал. ЕСС83 можно заменить тангусрам или RFT недорогие или наш аналог. Вместо 5687 - 6Н6П подстроить только катодные резисторы, ну и накал ес-но. Звук динамичный, напористый, с тугими колонками без проблем. Выходные любые - все КТ до 120, елки, палки...



1.1. Модерн. схема на ECC83фазоинв., 5687 и  КТ-88 25.02.2024г..jpg

Posted

Тут наверное нужно задаться главным вопросом - какого типа фазоинвертер ставить, так как он вносит отсебятину.


@Gegen, можете напомнить список типов фазоинвертеров в порядке их звучания?

А можно еще PP усилитель сделать вообще без фазоинвертера. Драйвер работает на только одну сетку выходного каскада. Катоды выходных ламп одного канала соеденены вместе и подключены к ИТ на одной LM-ке. 1-я сетка 2-ой лампы заземлена.

Posted

В сети есть статья - "Фазоинверторы" , автор - Никита Трошкин,  опубликована в ж-ле "Класс А" . Подробно и доходчиво со схемами расписаны все типы ФИ, их достоинства и недостатки.

Этот тип усилителя, по английски название  - "Селф-сплиттер". Достоинств - мизер, недостатков -  max, основной - выходная мощность в 4 раза меньше, чем у РР ампа с ФИ.

Posted
2 hours ago, Gegen said:

"Селф-сплиттер". Достоинств - мизер, недостатков -  max, основной - выходная мощность в 4 раза меньше, чем у РР ампа с ФИ.

Достоинства "селф-сплиттера":

1. Простота - всего два каскада.

2. Нет резистора и конденсатора в катодах вых.ламп. Всего 2 LM-ки для стерео.

Недостатки: То что 4 раза меньше вых.мощность - так усилитель если домашний, то он работает на 0,5-1 Вт 99,9% времени.

В этом случае можно предложить вместо PP собирать SE на той же лампе - но! Есть те, кто собирали SE и не один вариант, но выяснилось что им не подходит 2-я гармоника в звуке. В этом случае оставляем драйвер как было зделано в SE, но на выход - PP в классе-А без ФИ. И все - вопрос решен. Так что "селф-сплиттер" имеет место быть.

  • Confused 1
Posted
1 час назад, kesrmk сказал:

1. Простота - всего два каскада.

2. Нет резистора и конденсатора в катодах вых.ламп. Всего 2 LM-ки для стерео.

выяснилось что им не подходит 2-я гармоника в звуке.

Это достоинство? Чем проще устройство и многофункциональнее его каскады, тем сложнее его налаживать и управлять его параметрами и тем больше оно зависит от параметров применённых компонентов.

Ага. Нет резистора, зато есть источник тока... Так себе простота, знаете ли.

А третья им подходит?

  • Like 2
Posted
2 часа назад, kesrmk сказал:

Да, потому что ее нету при нормальной домашней прослушке до 1Вт.

Почитать можно тут:



Не верю (с)КСС

Не представляю себе мотивацию, способную сподвигнуть меня повторить подобную поделку.

Posted

2 kesrmk. Меньше пафоса.  Под самым расписанным хвостом павлина находится обыкновенная куриная жопа. В-)

  • Like 2
Posted

2 kesrmk: прежде, чем в следующий раз набраться наглости пожаловаться админу на мэтра форума, ради которого этот ресурс, собственно, и существует, хорошо подумайте - что именно в ваших постах побудило такого выдержанного юзера, как Анатолий Иосифович, объяснить вам расклады простым понятным языком. Иначе вам будет непросто здесь ужиться, да мы, собственно, и не настаиваем, есличо.
