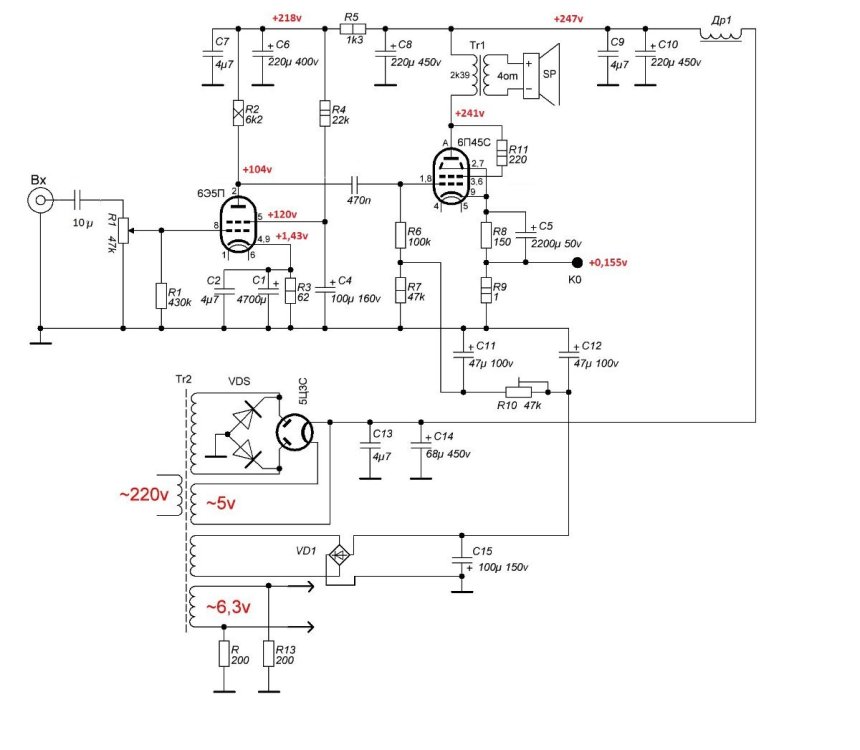

Ламповый усилитель SE 6Э5П-6П45С А.И.Манакова


Recommended Posts

Posted

Привет, Ахмед!

Как говорится - "С полем Вас!"  В-)  Оч неплохо, если с пристрастием не придираться  к монтажу.

Удачи!   Анатолий Манаков <gеgеn48@mаil.гu>

Posted

Спасибо!

Анатолий Иосифович!

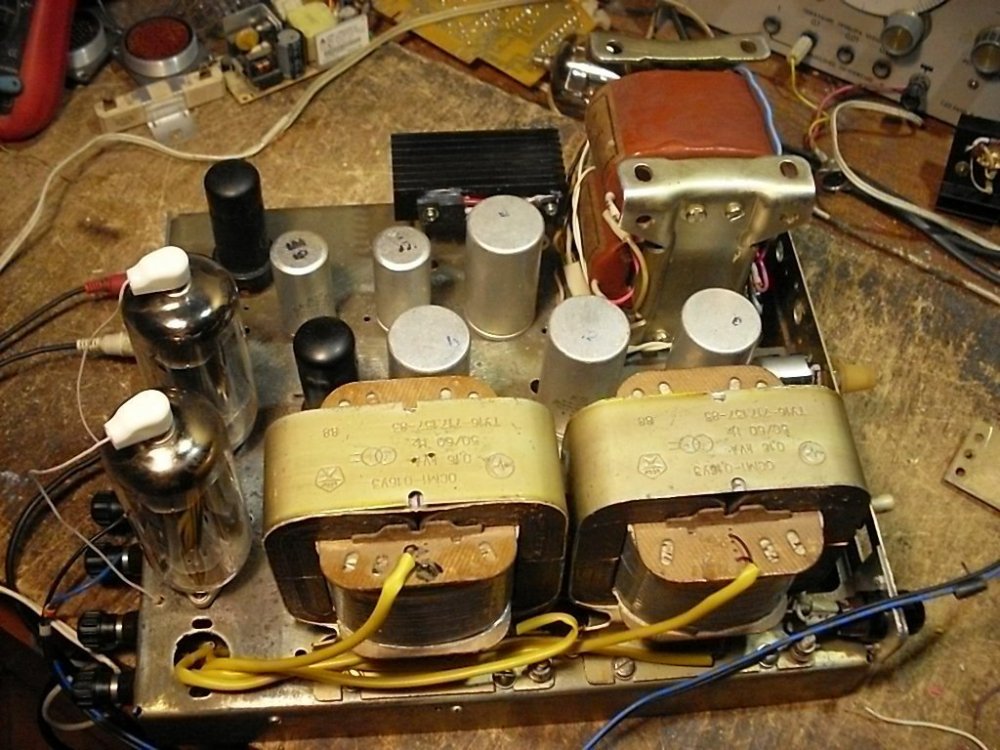

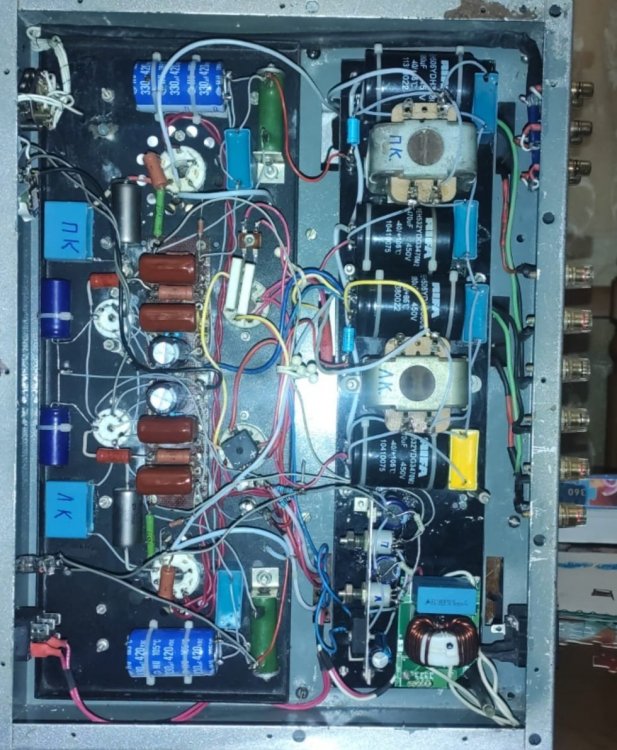

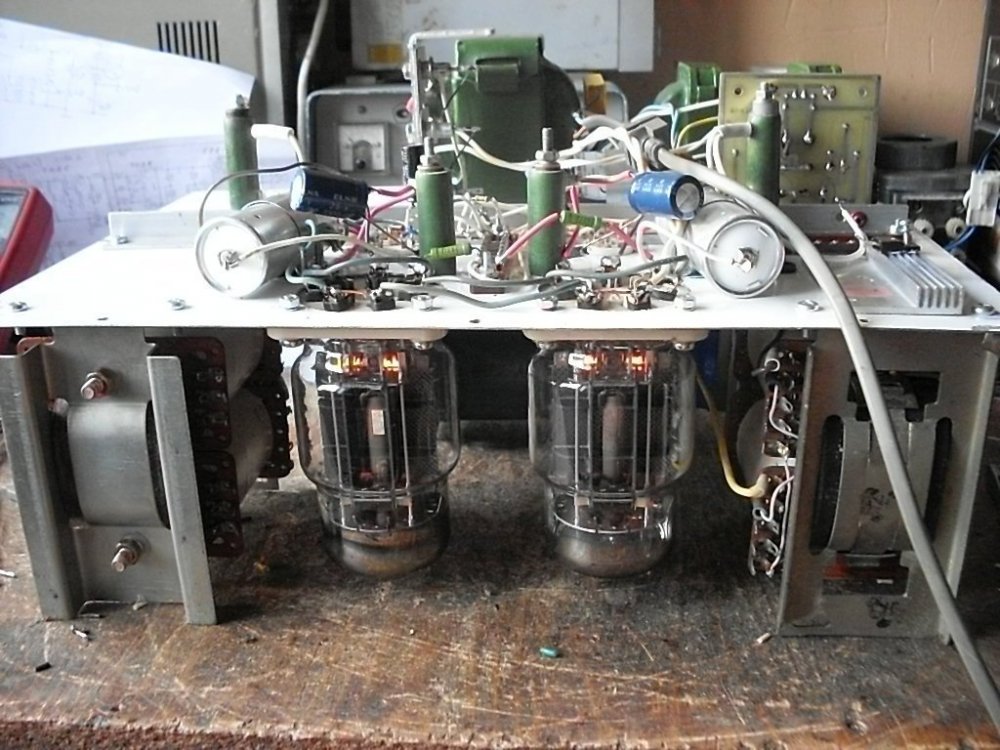

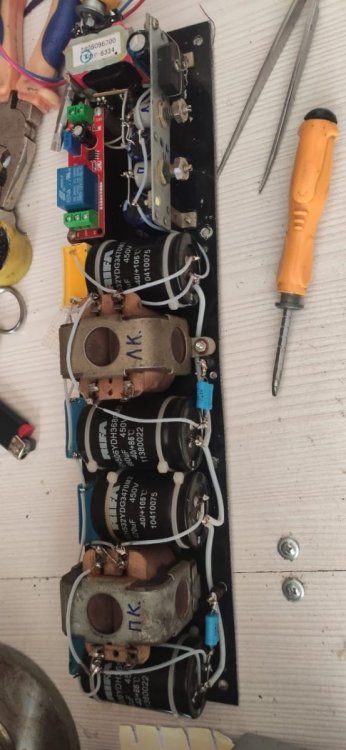

Сейчас так выглядит монтаж. Не супер, конечно. Но получше.


Posted

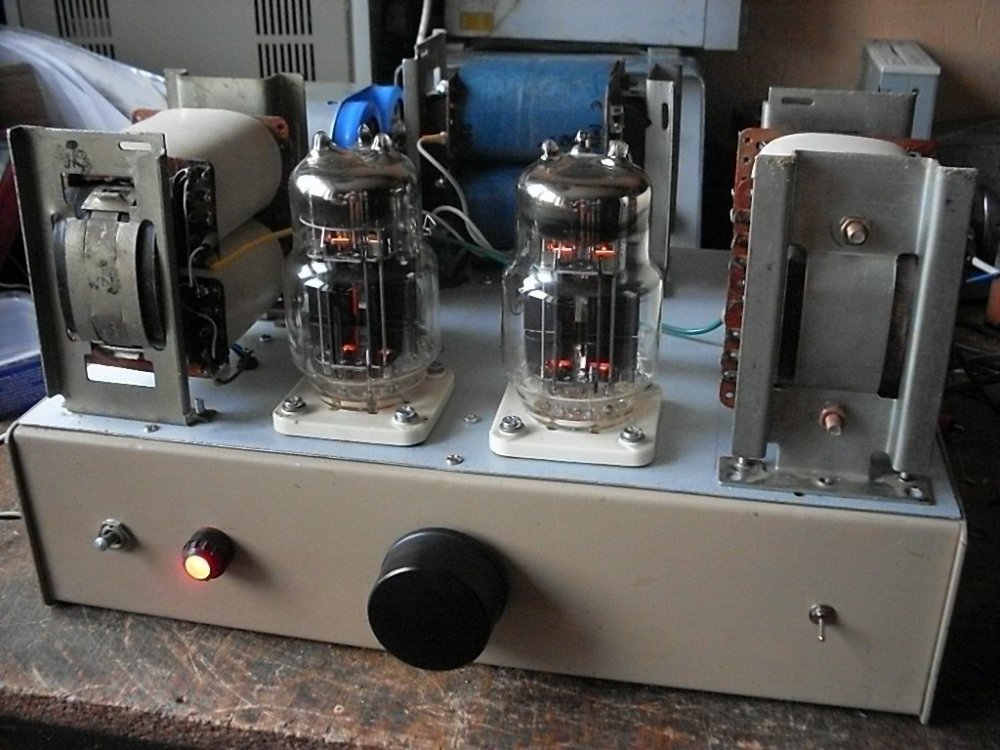

...а кстати. Этой публикацией

https://sonus.es/uploads/monthly_2022_02/336945815_645.gif.6919b9400a3fbb541007946008225273.gif

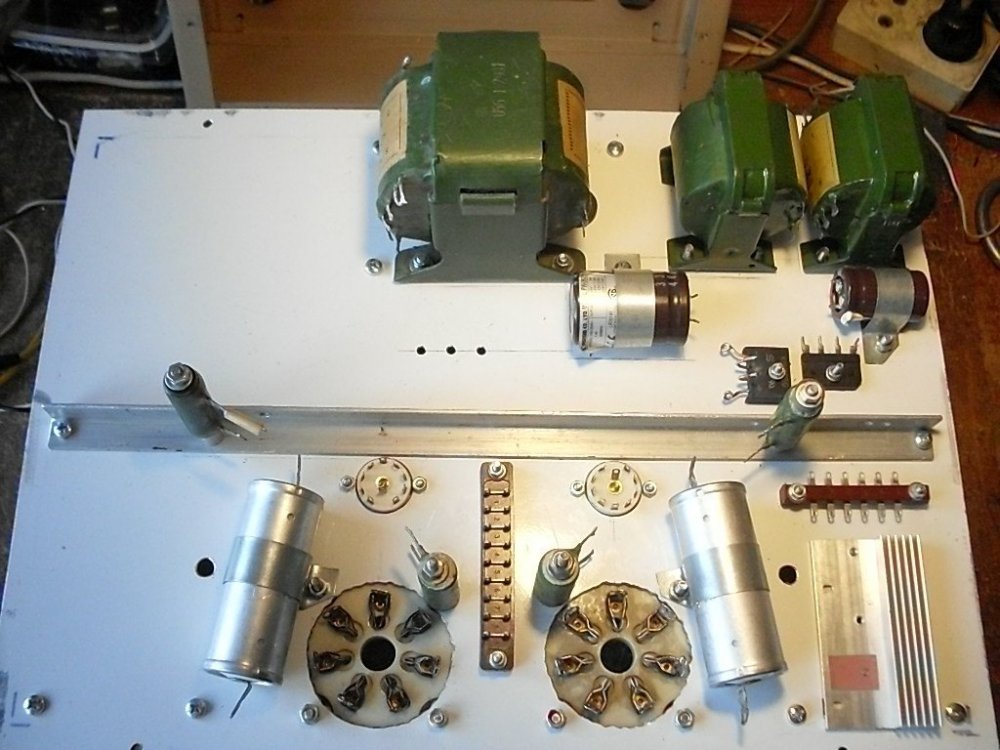

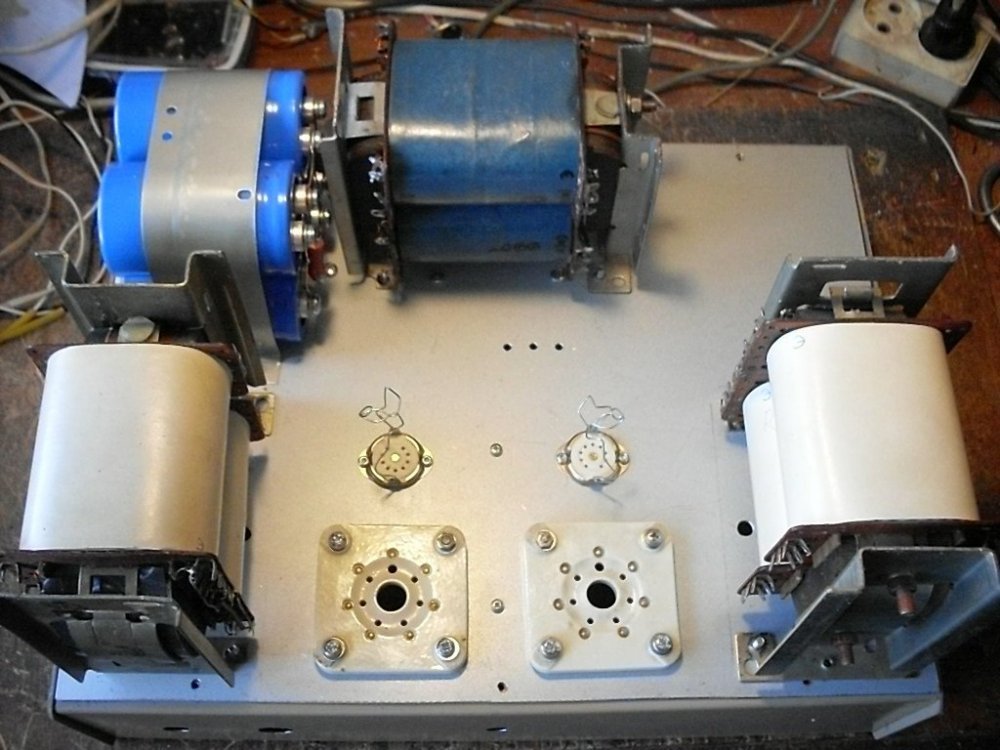

были инспирированы две железяки. В чистом виде упомянутой конструкцией они совершенно не являются, но связи безусловны: большая, тяжёлая, горячая лампа, с немалой входной ёмкостью, со смещением эдак минус шестьдесят и т.д. - и перед ней "видеоусилитель".

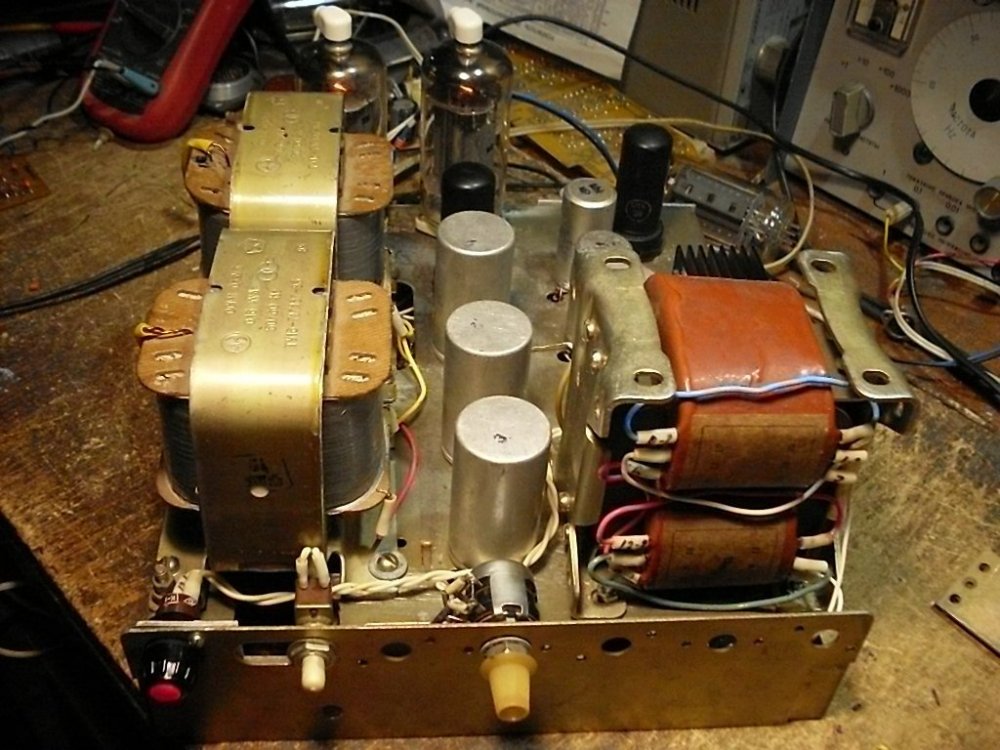

Во втором случае были употреблены попросту 6П9 - предметы совершенно того же физического смысла.








Posted

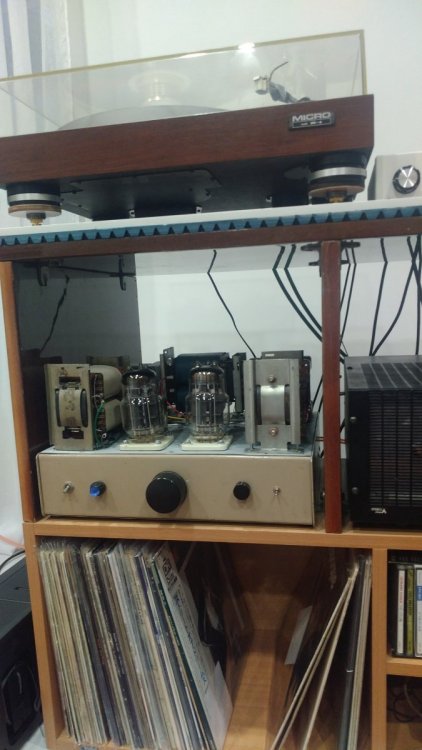

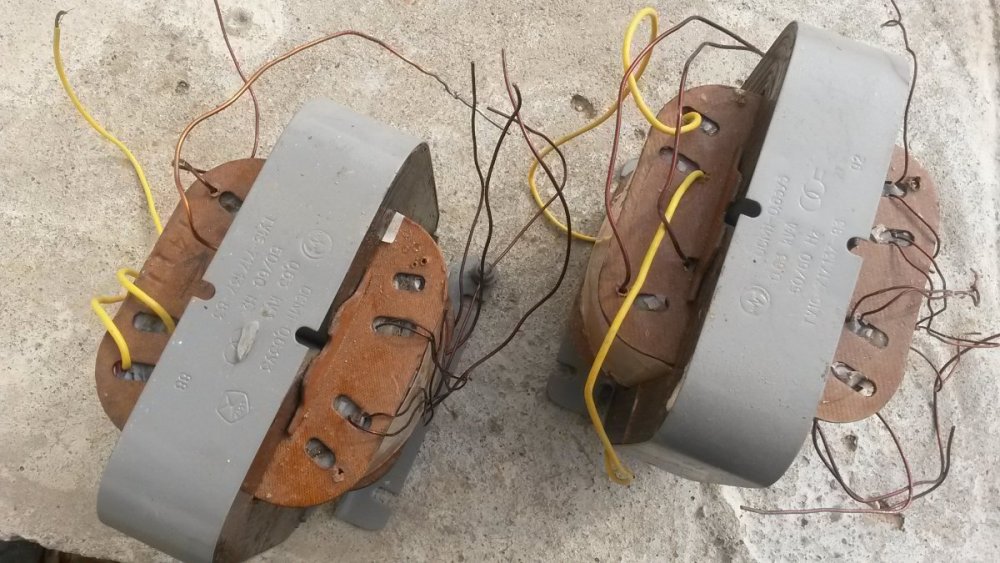

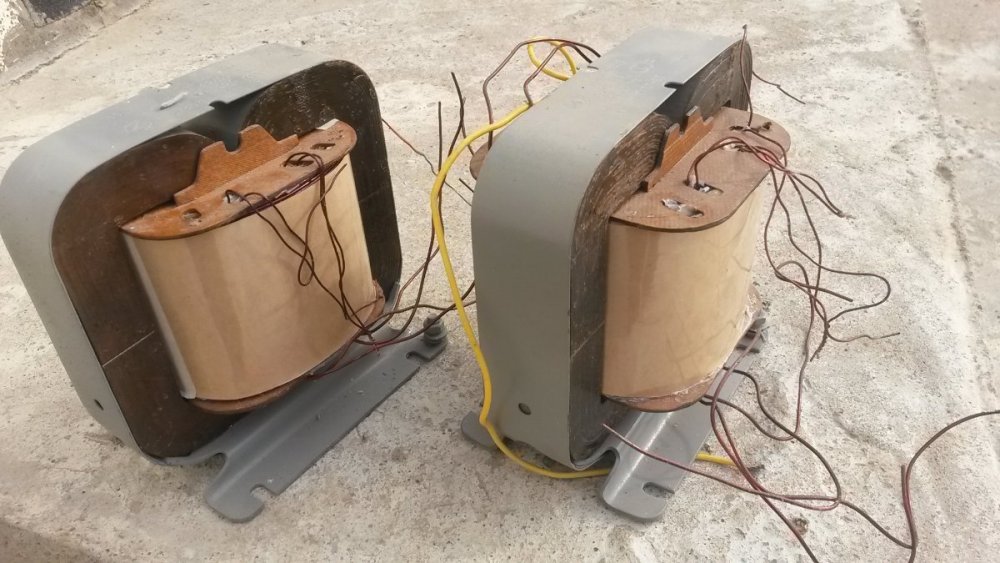

На 6С33С, только собираюсь "лепить". А то выходные трансы года 3 ждут, не дождутся.

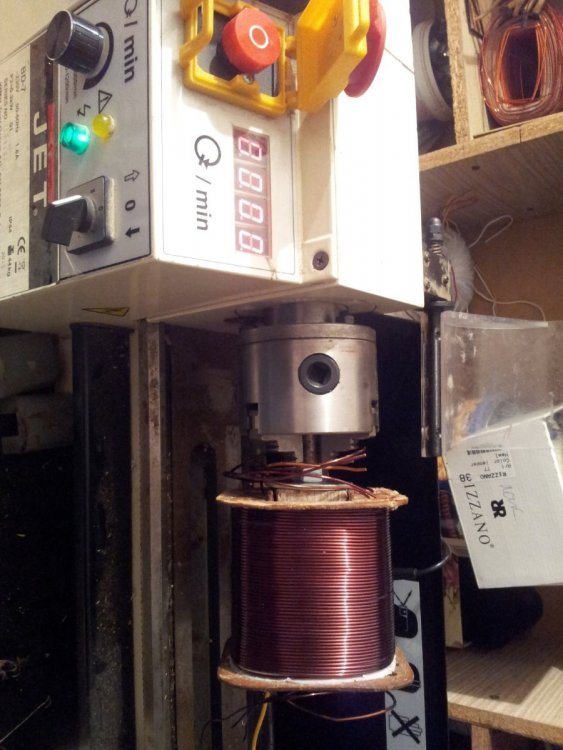

Мотал на этом станке)). Надо было как то уложить провод в 1,7мм.

Первичка 0,85мм в 3 секциях. По 370вит.

Вторичка 1,7мм в 4 секциях. по 100вит. С отводом от 71-го витка на 4ома. 1-я и 4-я секции разделены пополам по 50 витков,и соединены последовательно.  С отводом на 4ома с 21-го витка, 4 секции.




  • Like 1
Posted
1 час назад, ЧАК сказал:

На 6С33С, только собираюсь

Основная трудность в моём случае была - чем их греть. Тринадцать Ампер накала - мяхко выражясь, много. Трансформаторы от упсов сильно помогают в таких случаях.

Posted

Этого добра, как раз много. В качестве анодного поставлю ТА 273. 4*80 и 2*20 вольт 0,75А.   Самый раз.



  • 8 months later...
Posted

Добрый день. Хочу намотать ТВЗ по схеме se на 6п45с

Хотел уточнить насчет железа и намотки. Где достать железо ШЛ32х50, подходит ли, допустим, железо с какого-нибудь ОСМ для ТВЗ и почему автор начинает намотку со вторичной обмотки, а не с первичной как все





Posted

ШЛ32х50 - трансформаторы ОСМ-0,25,  можно применить Ш30х60 от тр-ра ТСШ-170, с пересчётом. Почему с вторички, насколько помнится размер окна позволял, внутреннее сопротивление лампы-тоже, точно уже не помню, прошло 20 лет. на старом "Аудиопортале" https://audioportal.su/ ветка  должна сохраниться. Удачи!

Posted
2 часа назад, mixa88 сказал:

почему автор начинает намотку со вторичной обмотки, а не с первичной как все

Очень часто такая намотка предпочтительней для уменьшения инд.рас. ( что в случае с 6П45С очень актуально) .Так же для уменьшения акт.сопротивления  вторички и емкости между обмотками ( для СЕ очень актуально)

Ну есть и минус ( почему не все это делают). Начинать намотку толстым проводом несколько сложнее и занимает больше места из-за вспучивания на каркасе.



  • Like 1
Posted

Мне попадались выходные трансформаторы на железе от ОСМ-0.16\0.25, от ТСШ-170 и от трансформаторов из неизвестных упсов. Причём ТСШ-170 и трансформаторы от упсов были на толстом железе, где-то 0.5.
Никаких замечаний у меня не было.
А вот "поздние" выходные трансформаторы от пресловутого 90У-2 ни при какой погоде не пропускали выше примерно тринадцати тысяч герц - в отличие от них же "ранних", "полностью закованных в железо" (они сильно разные по внешнему виду). Возможно, дело как раз в свойствах железа, но до конца я не разобрался. То есть железо из выходных трансформаторов от 90У-2 для рассматриваемой затеи маловато, но не исключено существование в природе железа побольше с такими же [скверными] частотными свойствами. Ну или я в тот раз чего-то не понял.

  • Thanks 1
  • Gegen changed the title to Ламповый усилитель SE 6Э5П-6П45С А.И.Манакова
  • 5 months later...
Posted

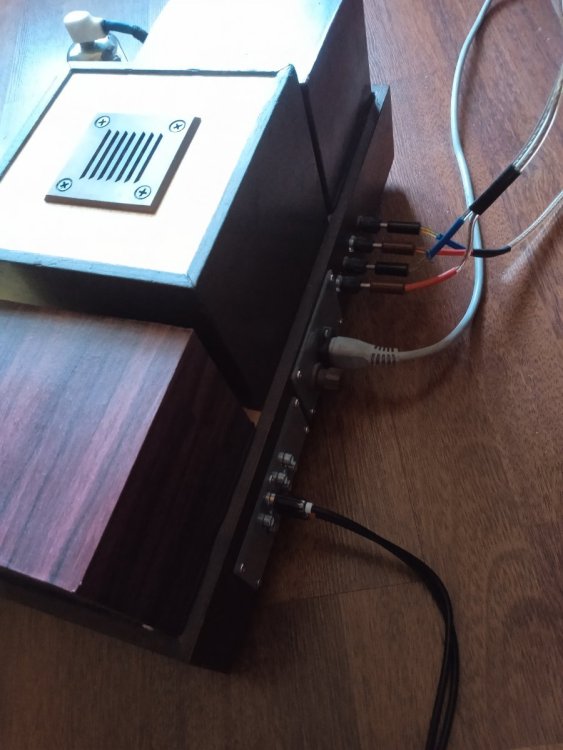

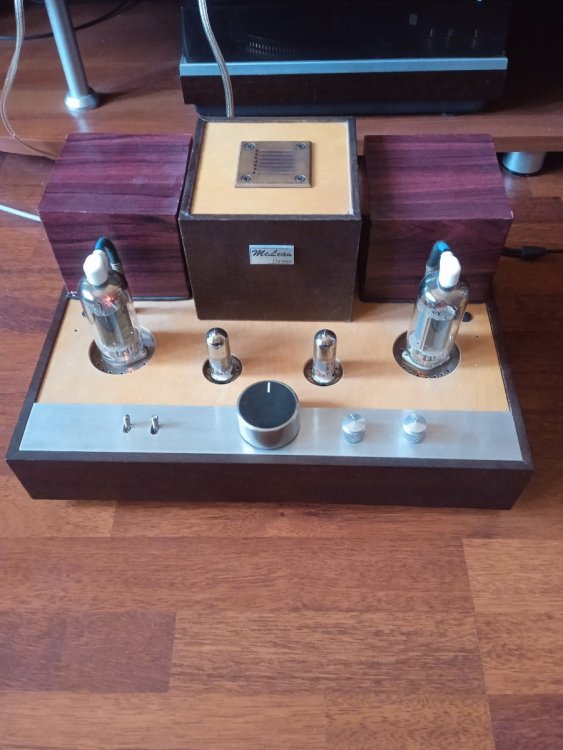

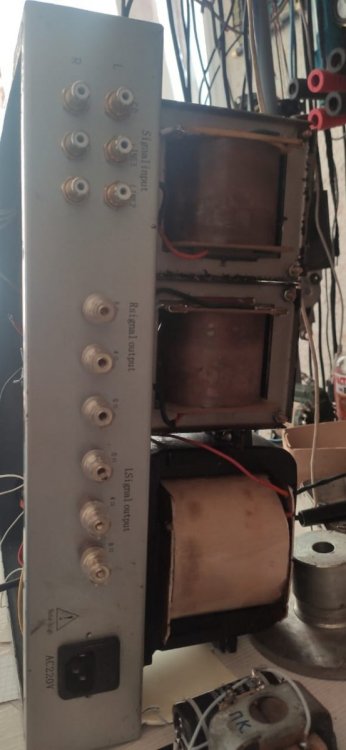

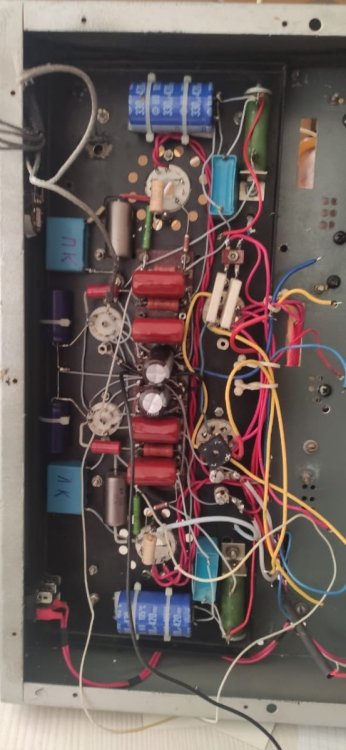

У вас получился хороший усилитель, судя по фоткам, аккуратный. У меня примерно такой же но погрубее в смысле внутреннего устройства, более безобразный, что ли. Но работает на отлично. Выходные трансы от ту-4.2 заводские, силовой - от него же

IMG_20230419_110606 - копия.jpg


  • 1 year later...
Posted

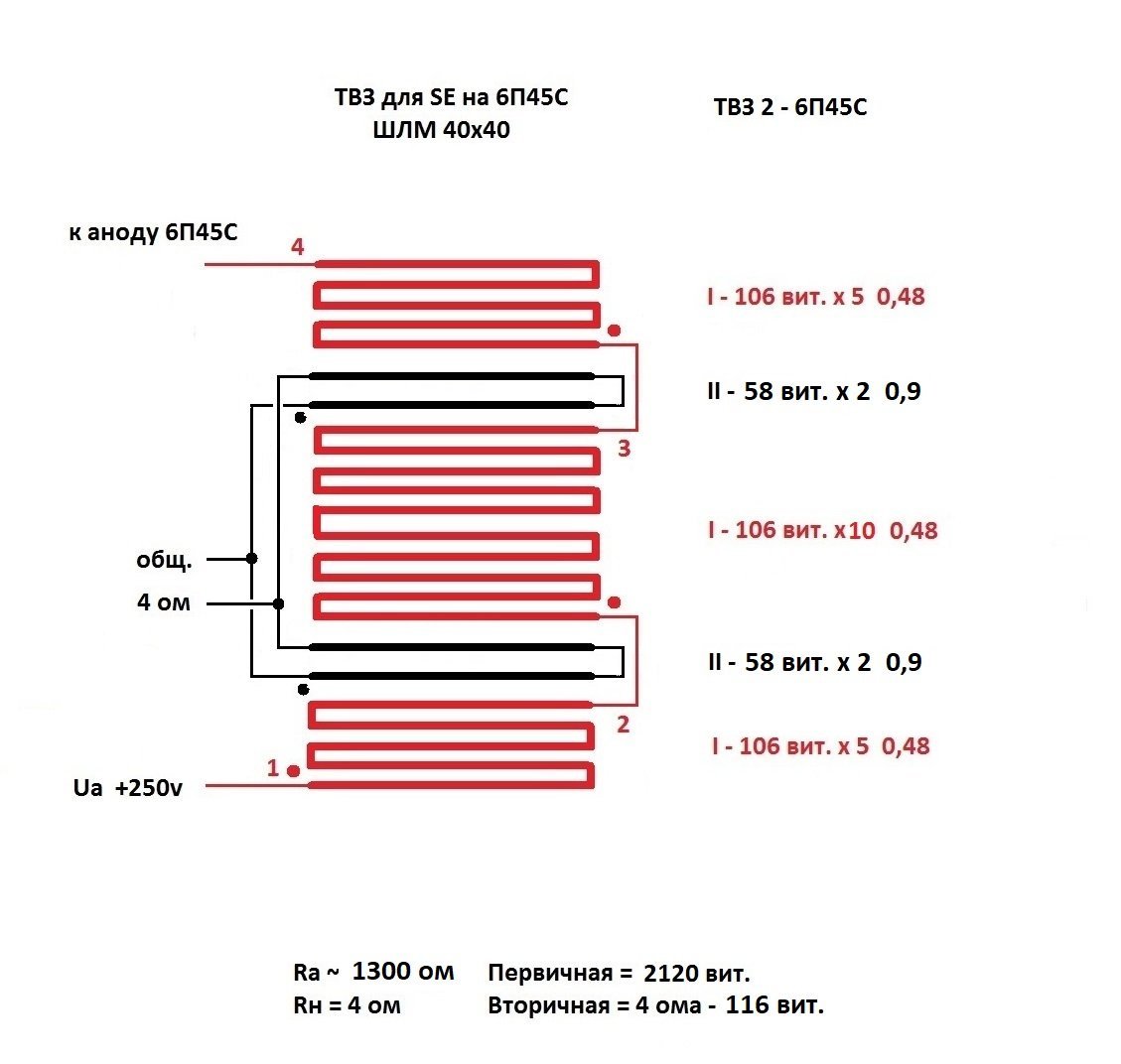

Собрал макет усилителя.

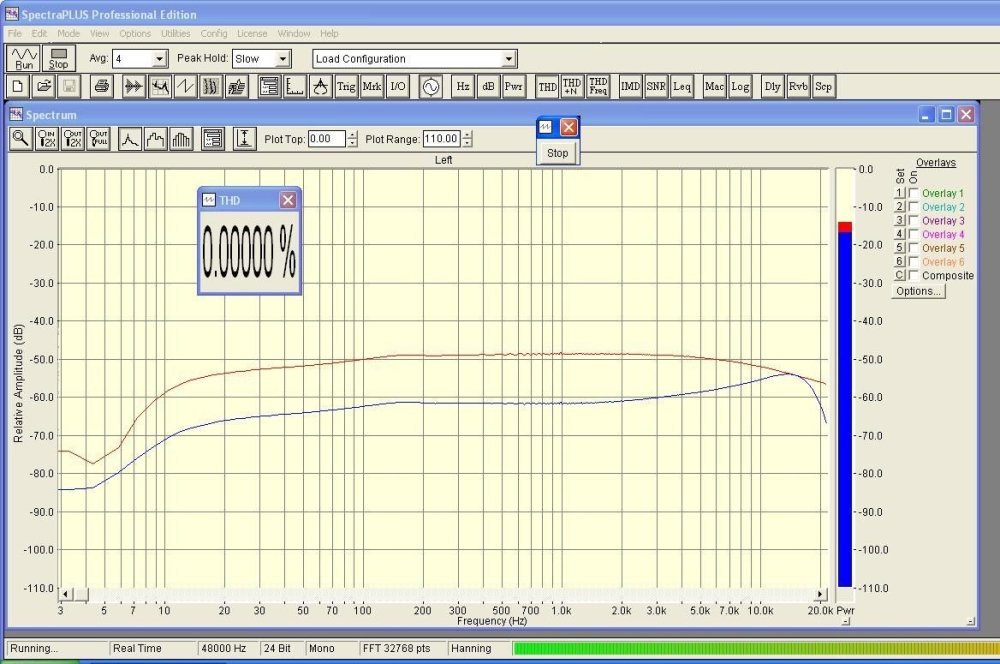

Снял АХЧ, что то не очень. Завалы от 100гц и ниже, от 10кгц и выше - 10 дб.


красная линия.

Выходной транс сам мотал.


В чём может быть дело?

Posted

Посмотреть АЧХ после первого каскада ,после второго в аноде и сделать выводы .

Posted

Не, ну сверху я понимаю, что не нравится, а снизу-то? Завал 3 дБ на 20 герцах - зачем лучше-то от простейшей схемы хотеть?

Posted
17.03.2025 в 19:31, Сергей Витальевич сказал:

Как вариант-причина в "кривых" выходных трансформаторах.

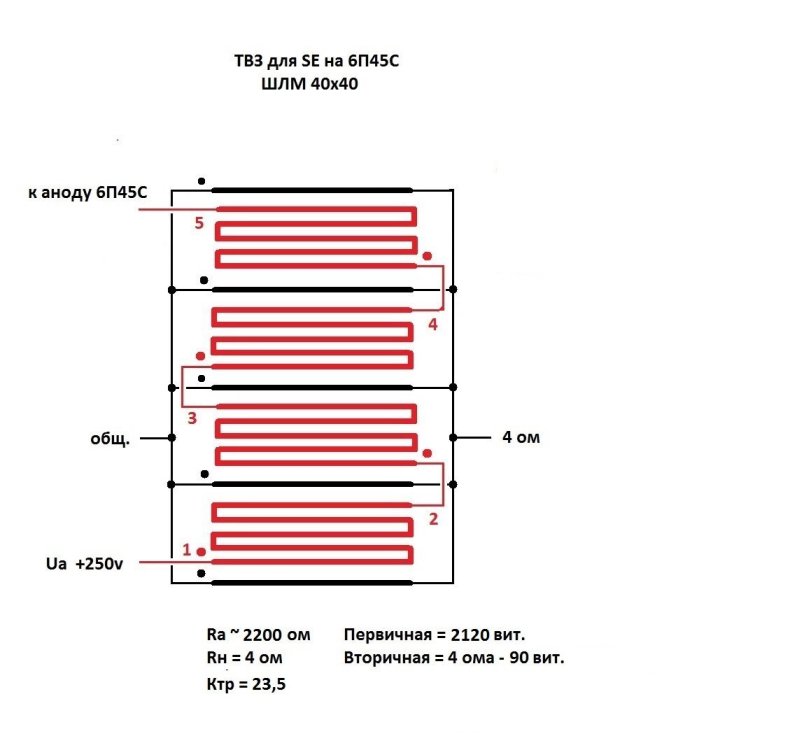

Трансформаторов 2, один на EI114 набор 70мм, другой на ШЛМ40х40. Количество витков разное, но Ra у обоих ~2200 ом. АЧХ одинаковое, даже странно.

Надо еще раз проверить АЧХ звуковой карты, хотя проверял.

17.03.2025 в 20:30, Dilin сказал:

Посмотреть АЧХ после первого каскада ,после второго в аноде и сделать выводы .

Так и сделаю.

Posted
19 часов назад, Sacha56 сказал:

Трансформаторов 2, один на EI114 набор 70мм, другой на ШЛМ40х40. Количество витков разное, но Ra у обоих ~2200 ом. АЧХ одинаковое, даже странно.

Надо еще раз проверить АЧХ звуковой карты, хотя проверял.

Так и сделаю.

Так не бывает,чтобы у двух разных на разном железе АЧХ один в один. Покажи АЧХ звукой если она в полку от 20Гц-30кГц.

Posted (edited)

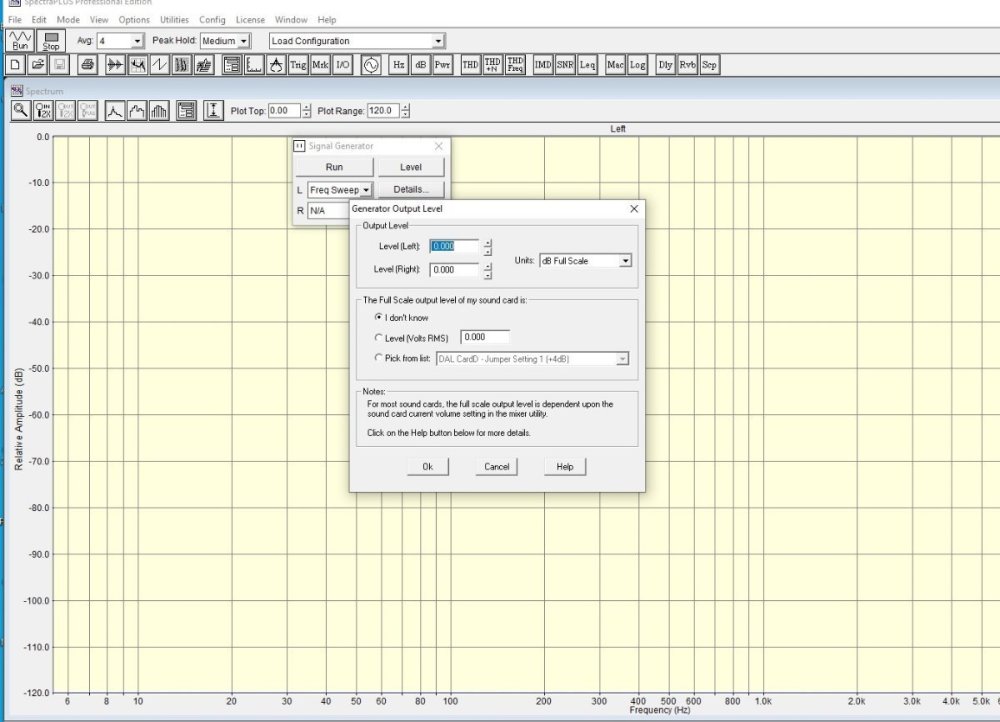

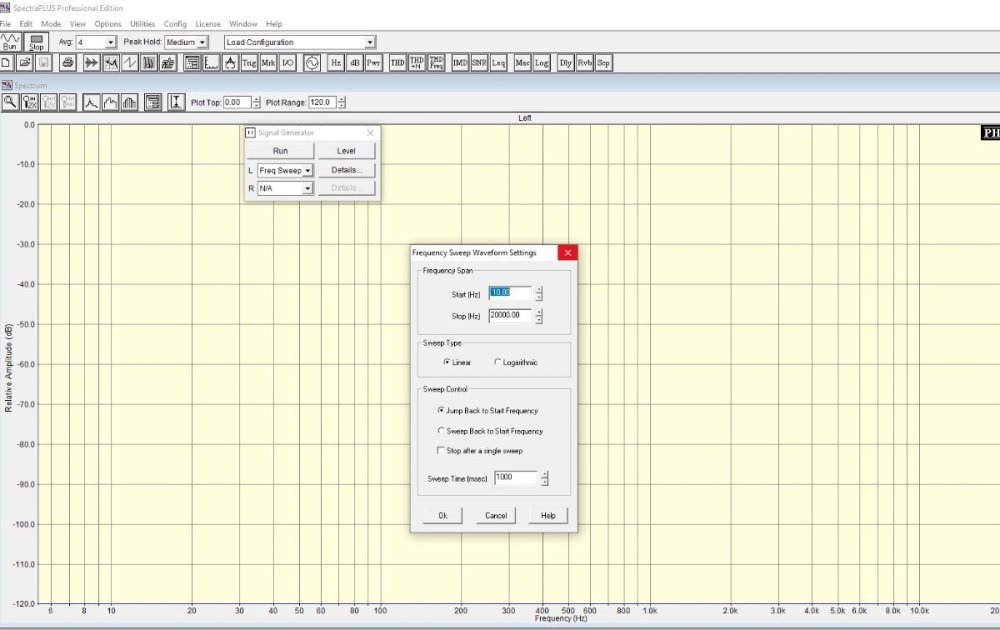

Подскажите какие настройки здесь надо сделать.



Может что то не так настроил.

Edited by Sacha56
Posted (edited)



Sacha56

У меня тоже было подобное, потом оказалось, что звуковая карта валит ВЧ. Возьмите современную порогу REW - мало того, разные компы показывали разные значения, нужно иметь отдельный компьютер, специально откалиброванный для измерений. Еще измерения в МАК отличается от измерений в Виндовс.

Edited by kuly-s
Posted (edited)
21.03.2025 в 20:13, kuly-s сказал:



Sacha56

У меня тоже было подобное, потом оказалось, что звуковая карта валит ВЧ. Возьмите современную порогу REW - мало того, разные компы показывали разные значения, нужно иметь отдельный компьютер, специально откалиброванный для измерений. Еще измерения в МАК отличается от измерений в Виндовс.

Если на кусок хлеба не зарабатывать всю жизнь измерениями динамиков,акустики и прочего аудио отдельный комп точно не нужен от слова совсем!!! Достаточно любого ноута пару  рабочих,проверенных  программ для измерений . Нужна только  качественная  проверенная откалиброванная звуковая карта встроенная, лучше -  внешняя.




Edited by Сергей Витальевич
Posted
6 часов назад, Sacha56 сказал:

Подскажите какие настройки здесь надо сделать.



Может что то не так настроил.

Снимите АЧХ карты с выхода на линейный вход через делитель или физический регулятор 2-10 ком. Движки регуляторов на компе на максимум.  Запись - линейный вход. В воспроизведении галку линейный вход снимите.

Физическим регулятором выставьте уровень так, что бы сигнал был без захода в перегруз.

В генераторе программы розовый шум.

В настройках сглаживания 1/12-1/6 октавы.

Кнопкой run запускается генератор и измеритель.



  • 1 month later...
Posted
17.03.2025 в 14:07, Sacha56 сказал:

Собрал макет усилителя.

Закончил с макетом. ТВЗ перемотал по другому.

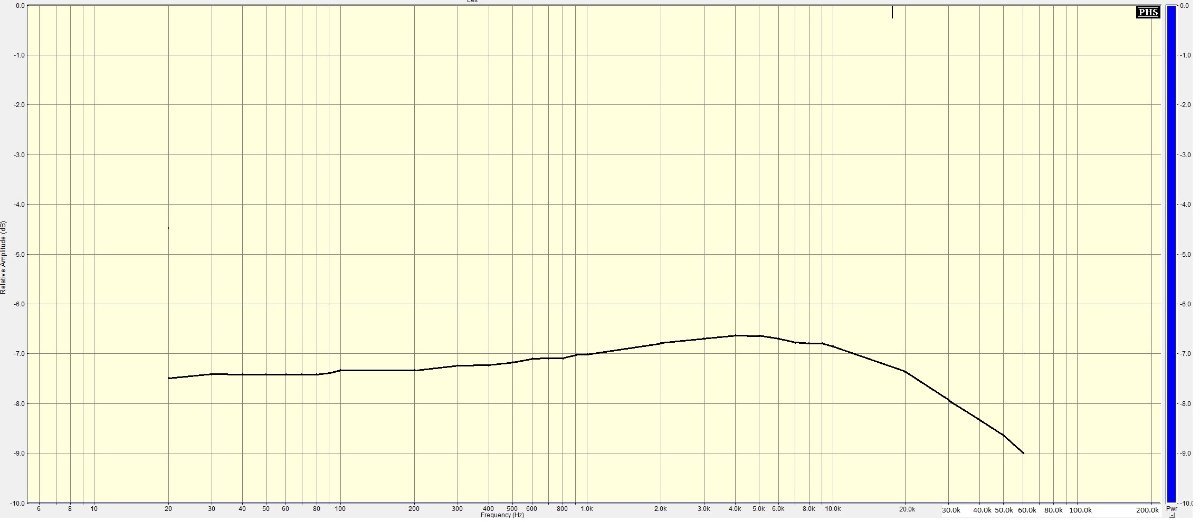

Со Спектрой у меня что то не пошло, то ли звуковуха не ахти, то ли комп. АЧХ снимал с помощью двух-лучевого осциллографа Hantec DS02C15. Включил измерение RMS, один канал на выход, другой на вход. Синусоиду подавал от Г3-109 с 20гц до 60кгц. Доводил до ограничения и немного уменьшал пока ограничение пропадало. Поддерживал одного уровня и смотрел значение на выходе, записывал. Выход под нагрузкой 4 ома. Получилась вот такая АЧХ.




Считаю что не плохо получилось. От 20гц до 20кгц в 1дб.

  • Like 1
