kuly-s Posted December 30, 2022 Share Posted December 30, 2022 (edited) Доброго дня! Так как есть моточные лишние изделия Матюшина подходящие для такой схемы решил послушать вот такую схему!! (аттач) Прочитал кучу буржуйских отзывов об этом усилителе все хвалебные ! Благодаря помощи Анатолия Иосифовича повторил схему по фотографии готового издели ! Может кому тоже будет интересно, может в моей схеме есть ошибка! буду рад совету! Единственное добавил кенотрон(люблю) а средняя точка на диодах так как нет средней точки на силовом Edited December 30, 2022 by kuly-s 3 Quote Link to comment Share on other sites More sharing options...
Gegen Posted December 30, 2022 Share Posted December 30, 2022 Стандартная РР схема с самобалансирующимся(автобалансным) фазоинвертором, с небольшим дополнением в виде триммера 50к. В аудихвильных изданиях всегда хвалят, и ф-мы платят за доп рекламу. 1 1 Quote Link to comment Share on other sites More sharing options...

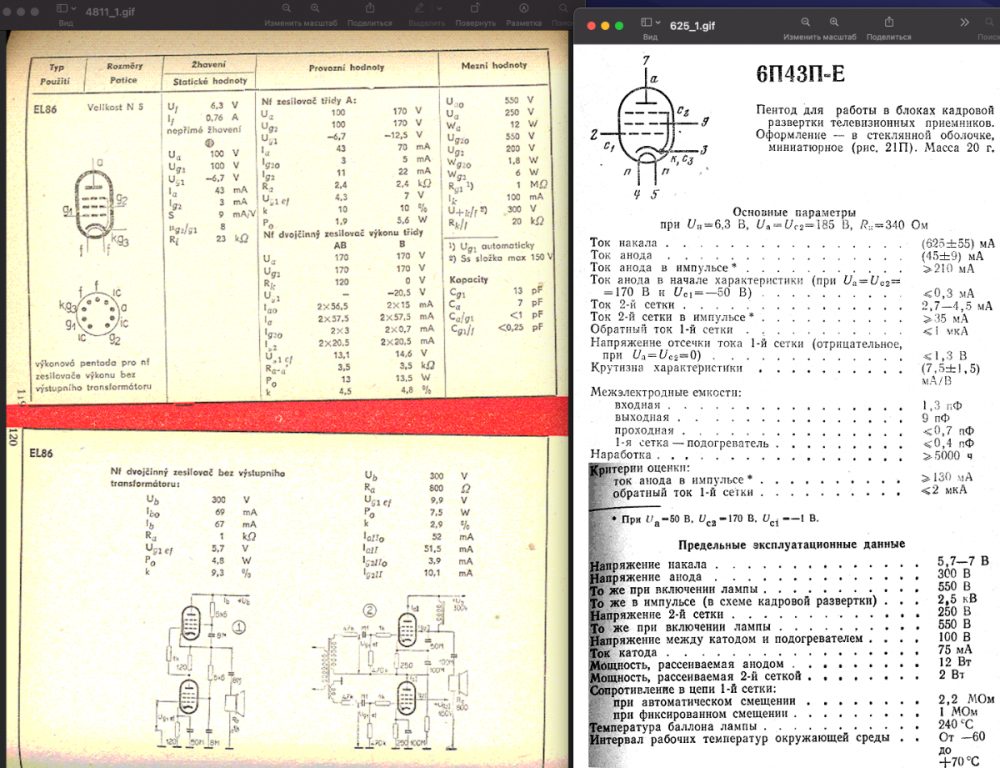

KAA Posted December 31, 2022 Share Posted December 31, 2022 6П43П не является аналогом EL84. Аналог 6П43П - EL86. Они в полтора раза отличаются по крутизне, раскачка для 6П43П нужна вдвое больше (если не вчетверо) и выходное сопротивление будет отличаться. 1 1 Quote Link to comment Share on other sites More sharing options...
kuly-s Posted December 31, 2022 Author Share Posted December 31, 2022 Я ставил вместо 6п43п---el86 падала мощность ! Тоже не скажешь что они одинаковые ! Буду по ВАХ выставлять режим для каждой лампы. Quote Link to comment Share on other sites More sharing options...
KAA Posted December 31, 2022 Share Posted December 31, 2022 Ну а как ей не падать при крутизне гораздо меньше и потребной раскачке гораздо больше. Аналог EL84 - наша родная и всем известная 6П14П, и за каким бесом пихать вместо неё 6П43П - не понимаю. Quote Link to comment Share on other sites More sharing options...

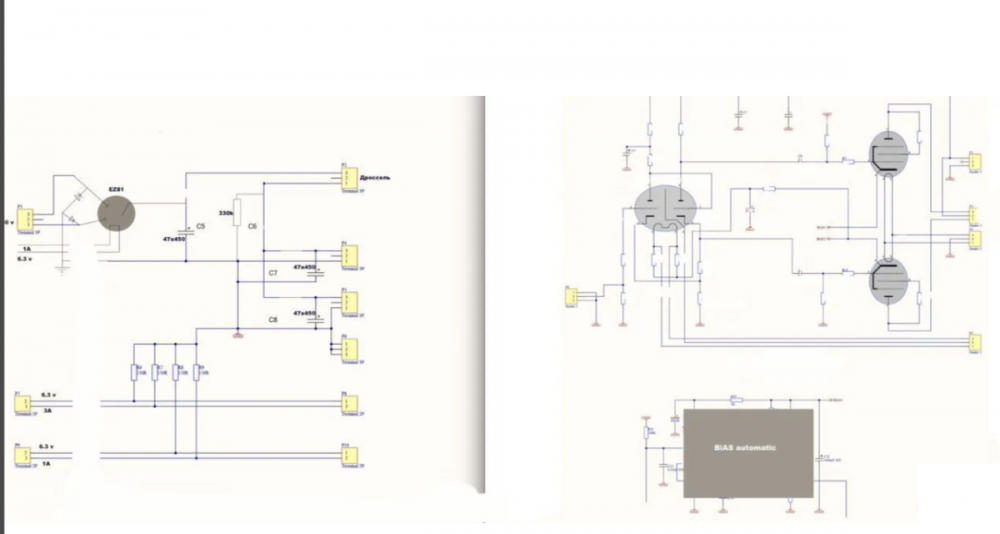

kuly-s Posted December 31, 2022 Author Share Posted December 31, 2022 (edited) Схема разработанна Манаковым А. И под лампу 6п43п вот и пихал ! А выше я показывал схему да под el84 (да что написанно 6п43 --ошибка) Просто хочу собрать другой вариант послушать, как выложил в первом посте. Edited December 31, 2022 by kuly-s 1 Quote Link to comment Share on other sites More sharing options...

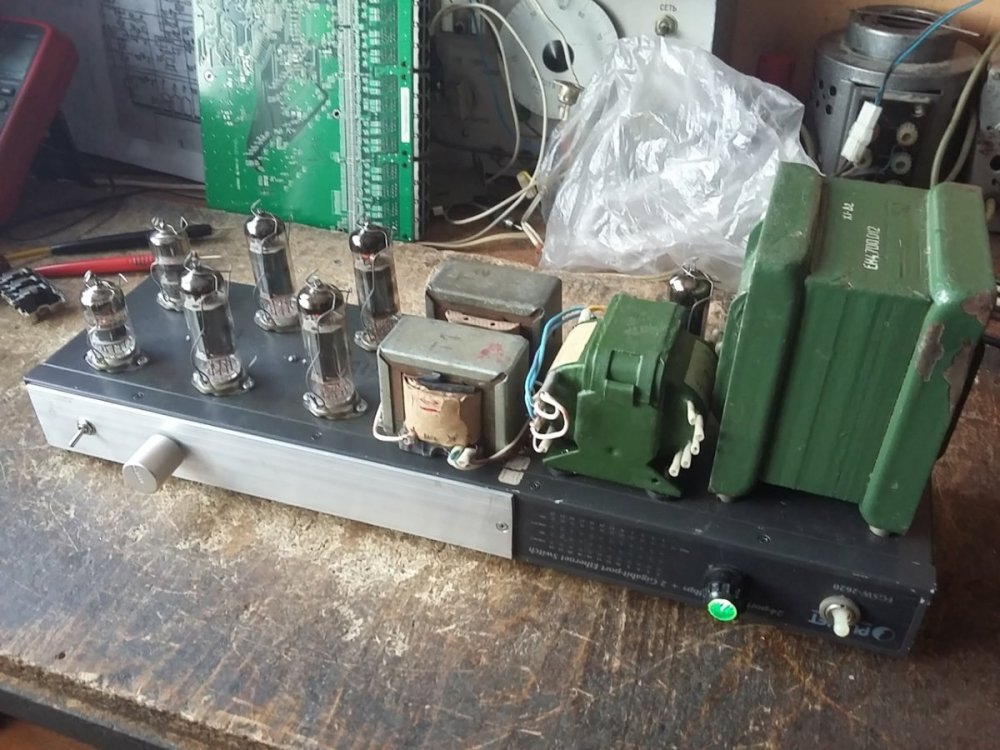

KAA Posted January 1, 2023 Share Posted January 1, 2023 К слову о 6П43П: на моё имхо старая добрая 6П18П ака EL82 звучит лучше. Место EL86 - в источнике тока для балансных выходных предварительных каскадов или чего-то в этом роде. 1 Quote Link to comment Share on other sites More sharing options...
kuly-s Posted January 1, 2023 Author Share Posted January 1, 2023 (edited) 8 часов назад, KAA сказал: К слову о 6П43П: на моё имхо старая добрая 6П18П ака EL82 звучит лучше. Место EL86 - в источнике тока для балансных выходных предварительных каскадов или чего-то в этом роде. --дааа точно!!!! ее слушаю А в триоде или пентоде по Вашему лучше????? Edited January 1, 2023 by kuly-s Quote Link to comment Share on other sites More sharing options...

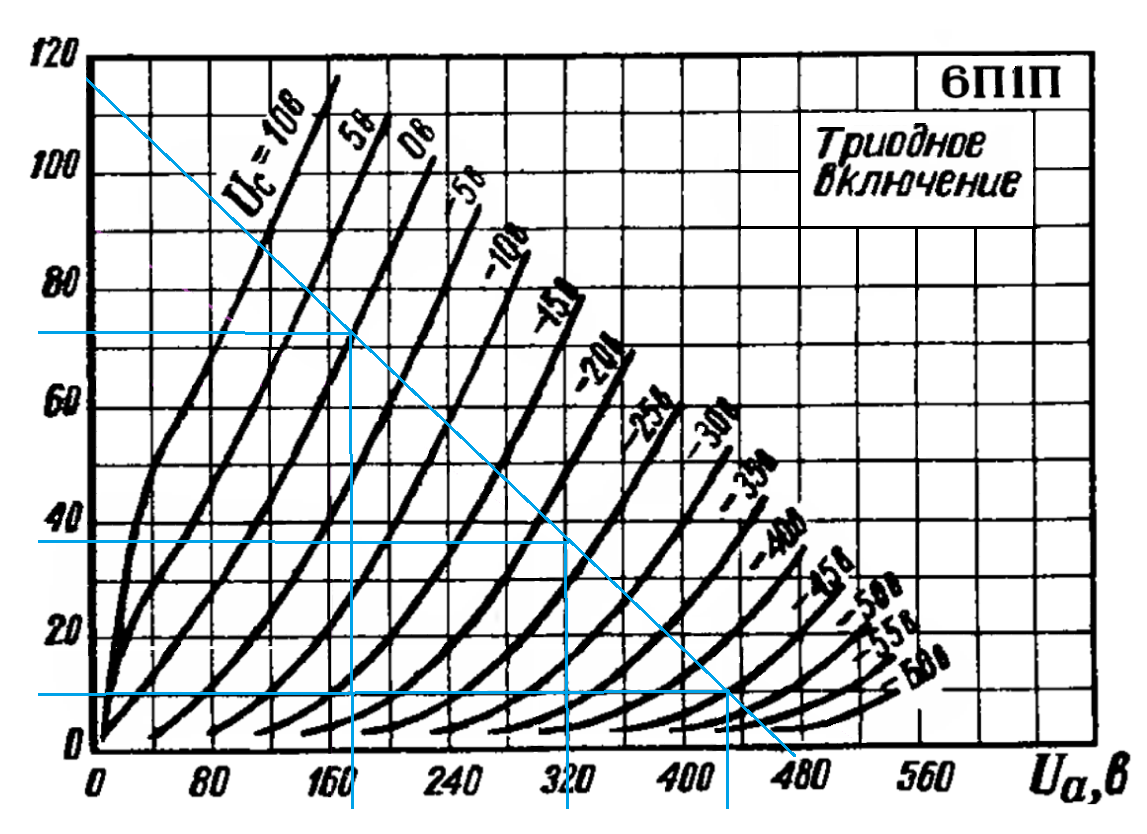

KAA Posted January 1, 2023 Share Posted January 1, 2023 8 часов назад, kuly-s сказал: --дааа точно!!!! ее слушаю А в триоде или пентоде по Вашему лучше????? Да везде хорошо. 6П18П - лампа, "заточенная" на пентодное применение в схемах, где желательно иметь низкое внутреннее сопротивление лампы при пентодном виде её характеристик. У неё Ri вдвое ниже, чем у всеми нами любимой 6П1П, при том, что последняя - лучевой тетрод. В триоде это вполне себе нормальная лампа с мю 10, но 6П1П в триодном режиме при таком же мю лучше. К слову, когда Вам скажут, что 6П1П и 6П6С - то же самое, - не верьте. У них очень близкие параметры (в пределах 20%), но лампы конструктивно разные. Тот редкий случай, когда 6П1П - чисто советская разработка и полного западного аналога не имеет (6AQ5 опять-таки таковым не является, хотя и очень близка). 3 Quote Link to comment Share on other sites More sharing options...
Андрей Бочкарев Posted January 18, 2023 Share Posted January 18, 2023 Собирал на 6п43п по схеме, как у Манакова "PP 6п3с EL34" В ФИ использовал триодные половинки 6ф12п. Всего четыре штуки, пентоды оставил неиспользованные. Питание диодное и дросель. Номиналы резисторов, если интересно, могу поискать в тетрадках. Звук весьма понравился! Quote Link to comment Share on other sites More sharing options...
ЧАК Posted January 21, 2023 Share Posted January 21, 2023 Еще одна схема, с просторов инета. EL84lay.pdf EL84sch.pdf 1 Quote Link to comment Share on other sites More sharing options...

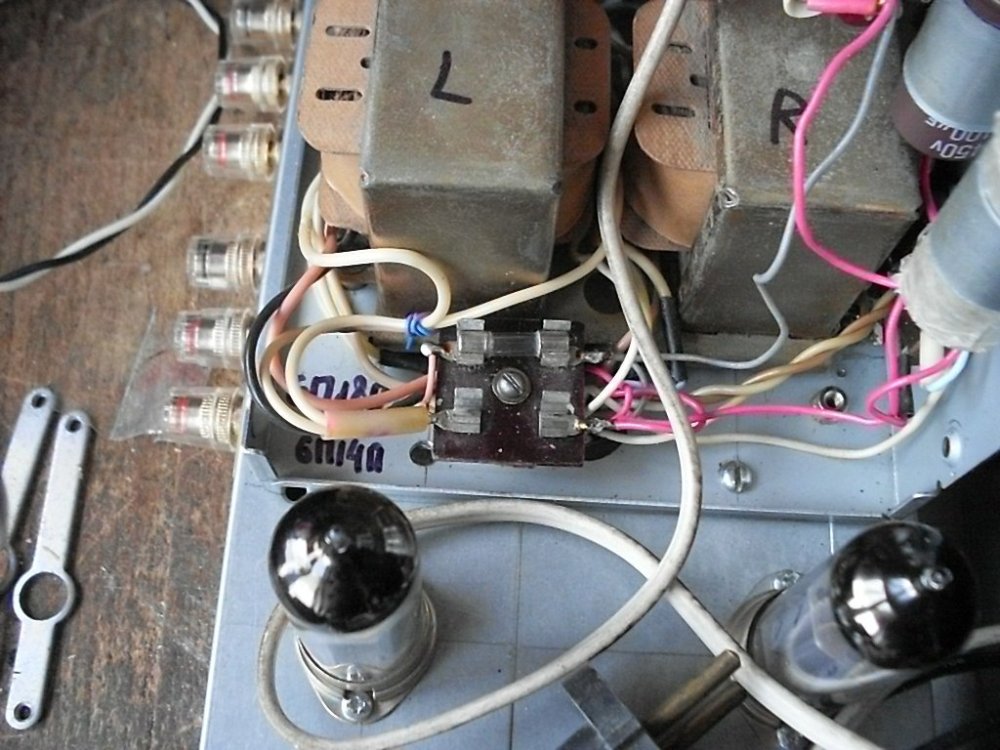

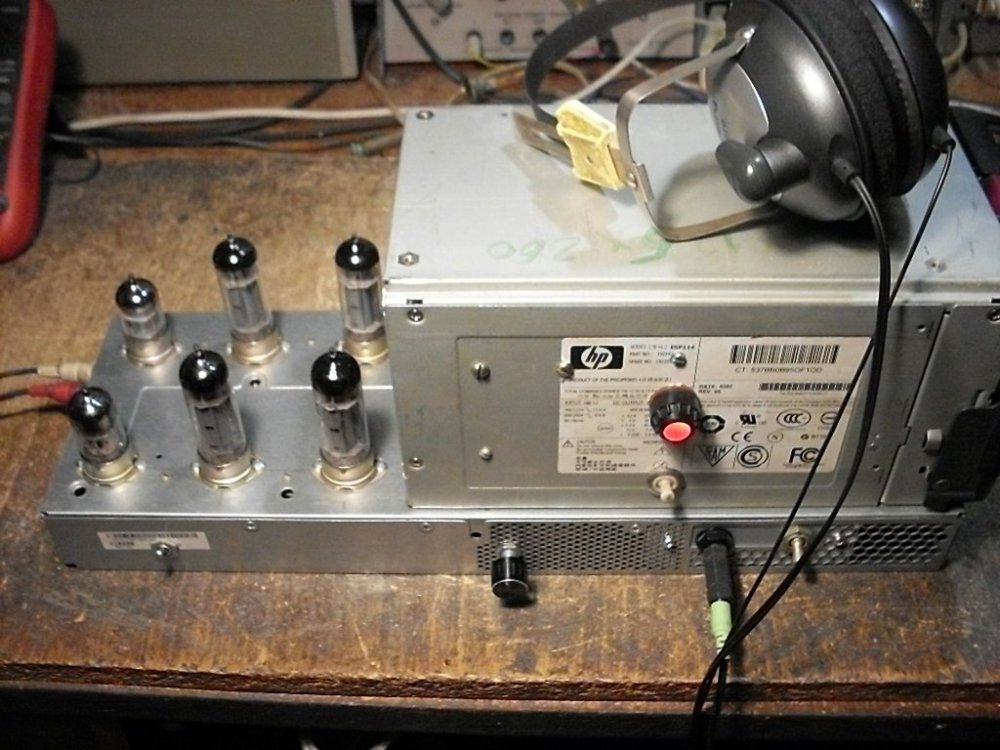

Phlanger Posted January 25, 2023 Share Posted January 25, 2023 01.01.2023 в 06:26, KAA сказал: 6П18П ака EL82 звучит лучше. Ja, ja... Когда к силовому трансформатору хорошо цепляется изя-81, но анодного при этом выходит Вольт двести восемьдесят. А вот тут вообще был переключатель... Quote Link to comment Share on other sites More sharing options...

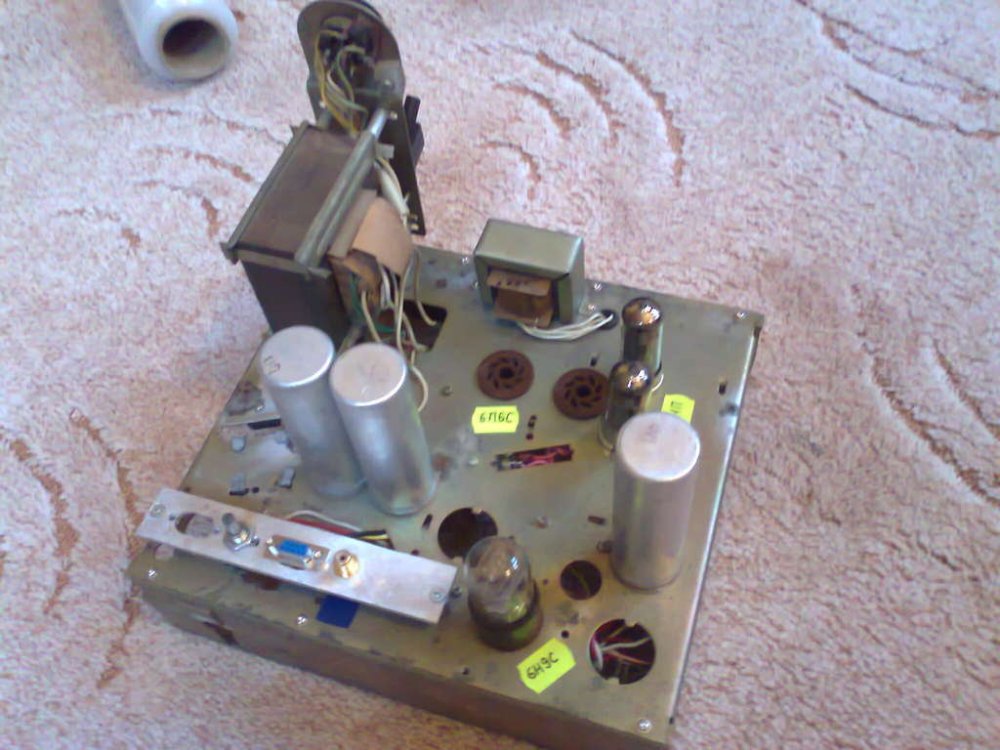

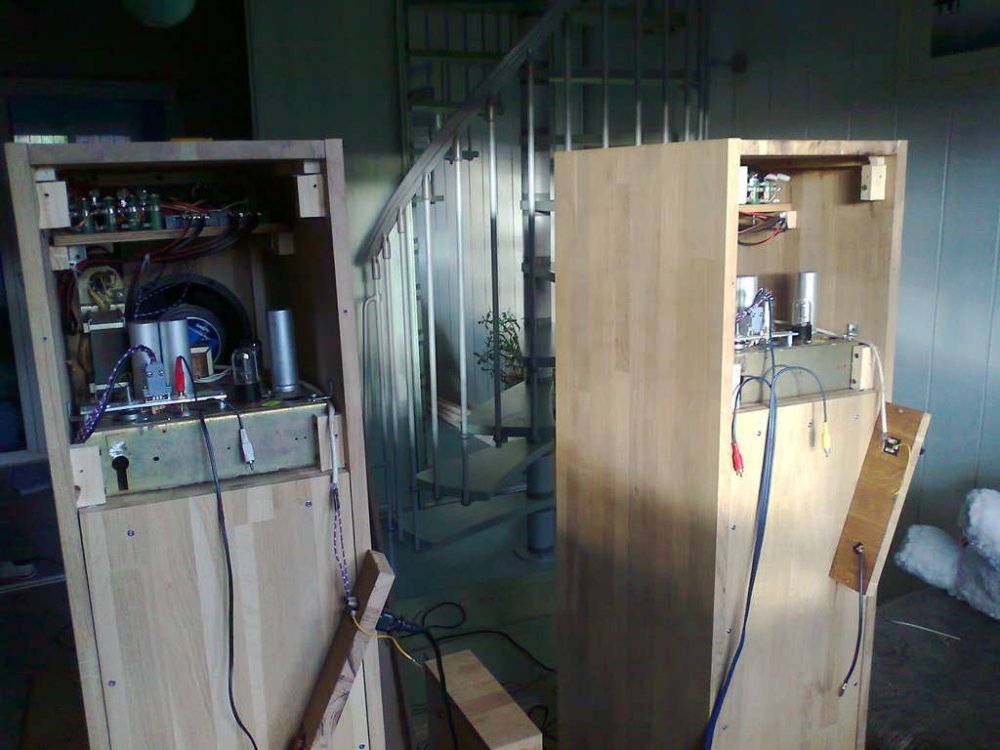

Phlanger Posted January 25, 2023 Share Posted January 25, 2023 02.01.2023 в 01:37, KAA сказал: когда Вам скажут, что 6П1П и 6П6С - то же самое, - не верьте Я вроде показывал раз двадцать... Это "усилитель контрольный 103У!У!У!-6". На входе там, правда, 6Н9С, а вот в выходном каскаде чисто в порядке глумления были параллельно распаяны две пары панелек. Тумбочки у потерпевшего (вид сзади) собраны были, помнится, на 5ГД-3, 3ГД-1 и не помню чём на ВЧ - в смысле, какие-то подробности услышать вроде бы позволяли. Таки потерпевший признался, что как-то с горя дооолго и вдумчиво тыкал туда-сюда и тщятельно хлопал ушами. Не помогло... Ну в смысле, они не то же самое, конешно, но попытка адслувшать Разнятцу в данном случае позорно провалилась. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 25, 2023 Share Posted January 25, 2023 Цитата https://sonus.es/uploads/monthly_2022_12/1321172157_2022-12-3013_02_59.thumb.png.0b91ebc3e3b40c369e7d668e2cc91c85.png +250 для EL84\6П14П маловато. Хорошо бы процентов на тридцать побольше. Но тогда катодный резистор в выходном каскаде надо взять раза в полтора побольше. Вообще, не совсем ясный вопрос - ставить в выходном каскаде катодный резистор один на двоих, или два отдельно. При наличии ламп сомнительного качества отдельные катодные резисторы точно удобнее - сразу понятно, кто из двоих плывёт. Ну и дальше как всегда, мелочи. Из чего китайцы делают свои реле - величайшее зогадъко современной науки, а главное - они негерметичные, и где валялись до того - совершенно неизвестно. - Брось сейчас же! Неизвестно, где эта штука валялась раньше. Я бы сопротивление между используемыми контактами померял хорошенько... слой хрензнаеткаких окислов между контактами, "помимо всего прочего", вполне себе, например, детектор. Вот реле от совецкой бомбы - герконовые, таким образом, герметичные и контакты там в атмосфере инертного газа. Но их уже не совсем запросто найти... Параллельно обмоткам реле надо воткнуть в обратную сторону диоды, "иначе будет плохо"(с) Михаил Самюэлевич в изображении Остапа Ибрагимовича. Плохо будет тумблёру, который коммутирует эти обмотки. Параллельно диодам анодного выпрямителя надо бы повесить керамики. Параллельно первичной обмотке питающего трансформатора надо бы повесить хотя бы 0.01 мкФ (не грех и в 10 раз больше) на 630 Вольт постоянного\250 Вольт переменного. И самое главное - при ООС глубже шести... десяти цеденбалов наладить "это" без осциллографа можно не трепыхаться. Оно запросто будет, например, генерить в диапазоне от ультразвука до среньдеволнового, причём только при появлении сигнала, например. И понять, как с этим бороться - заранее нереально... Quote Link to comment Share on other sites More sharing options...
KAA Posted January 25, 2023 Share Posted January 25, 2023 26 минут назад, Phlanger сказал: попытка адслувшать Разнятцу в данном случае позорно провалилась. О чём это нам говорит? О том, что усилитель обладал настолько никакой разрешающей способностью, что не позволял услышать разницу в звучании конструктивно совершенно разных ламп с хоть и не слишком отличающимися, но отличающимися параметрами и оптимальными режимами. Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted May 17, 2023 Share Posted May 17, 2023 Несколько лет назад, паял я усилитель по схеме топика, с самобалансирующим ФИ В фазоинверторе стояла 6N7, на выходе 6П18П в тетроде. Очень душевно играло. Помню офигел как Тальков поёт. Quote Link to comment Share on other sites More sharing options...

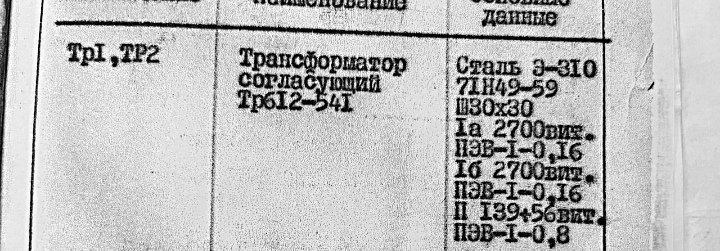

ЧАК Posted March 25 Share Posted March 25 Достались парочка выходных РР трансформаторов, набор 40*25мм. Намотаны первичка 1300вит. в 4 секциях с средним выводом на питание, 0,18мм. Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) 0,85мм. 1-2-1-1-2-1. Вопрос? Насколько хорош такой транс в РР на 6П14П в пентодном режиме. Есть собранная плата с Али экспресс, там схема включения ламп, в пентодном режиме. https://aliexpress.ru/item/4001350000094.html?sku_id=10000015769096668&spm=a2g2w.productlist.search_results.7.6ce310ff Quote Link to comment Share on other sites More sharing options...
KAA Posted March 25 Share Posted March 25 21 минуту назад, ЧАК сказал: Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) Чему равен коэффициент трансформации сопротивлений по отношению к коэффициенту трансформации напряжений? Как только Вы себе ответите на этот вопрос - а это легко, гугл знает ответ, - тогда на основной вопрос, Вами заданный в этой теме, почти наверняка сможете ответить сами. Quote Link to comment Share on other sites More sharing options...
ЧАК Posted March 25 Share Posted March 25 Достались парочка выходных РР трансформаторов, набор 40*25мм. Намотаны первичка 1300вит.+1300вит в 4 секциях по 650вит. с средним выводом на питание, 0,18мм. Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) 0,85мм. Секционирование 1-2-1+1-2-1. Выше, не дописал. Исправил. Quote Link to comment Share on other sites More sharing options...
alss Posted March 25 Share Posted March 25 2 часа назад, ЧАК сказал: Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) Этот отвод на 4 ома (62/84=0,73 при теоретическом 0,71). Quote Link to comment Share on other sites More sharing options...
