PP -EL84 (6П43П, 6П18П)

[ТаргеТ]

Всем привет!

Смакетил PP на  ЕСС85 ФиРН + 6П43П. БП для 1-го каскада диоды HER и далее ЭД. Для вых. каскада диоды HER и далее C = 470мкф - L 4Гн 35Ом - C=520мкф.

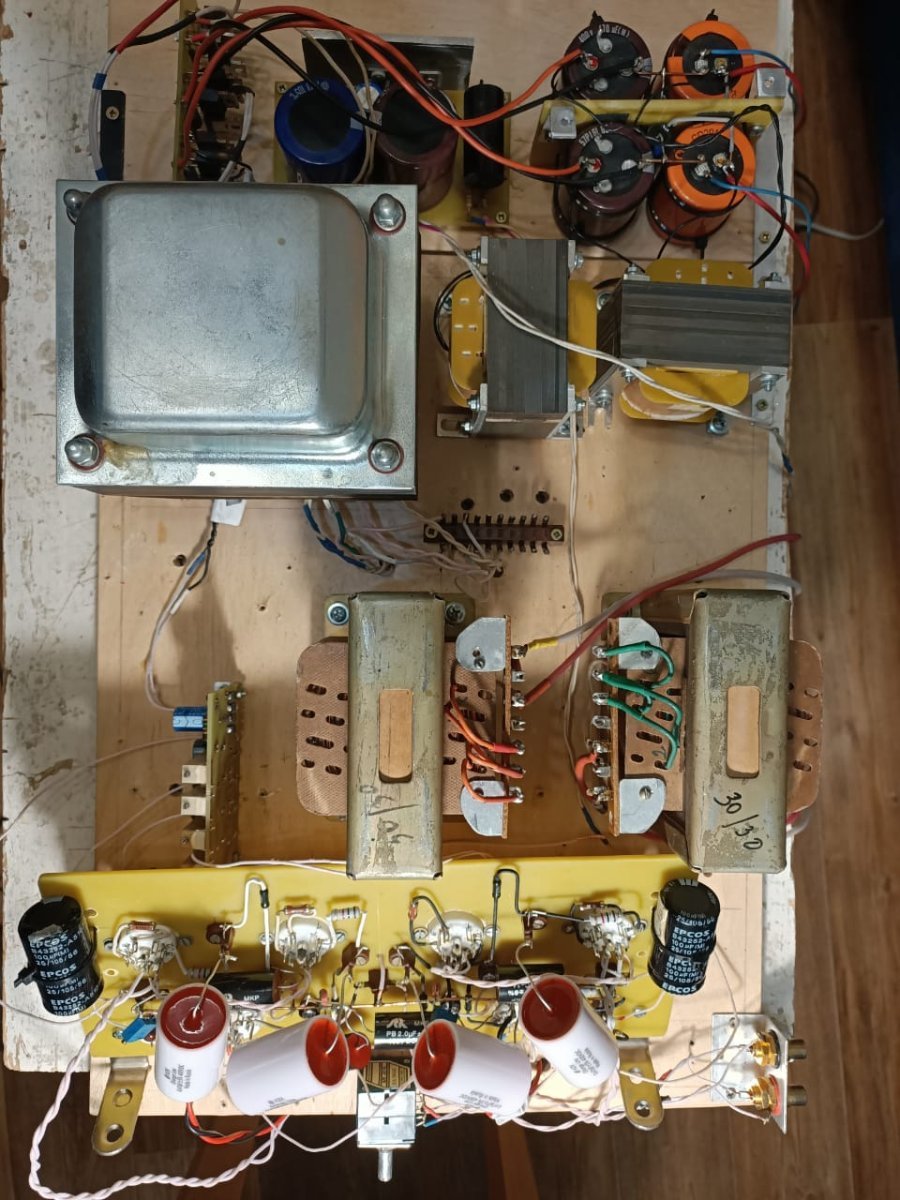

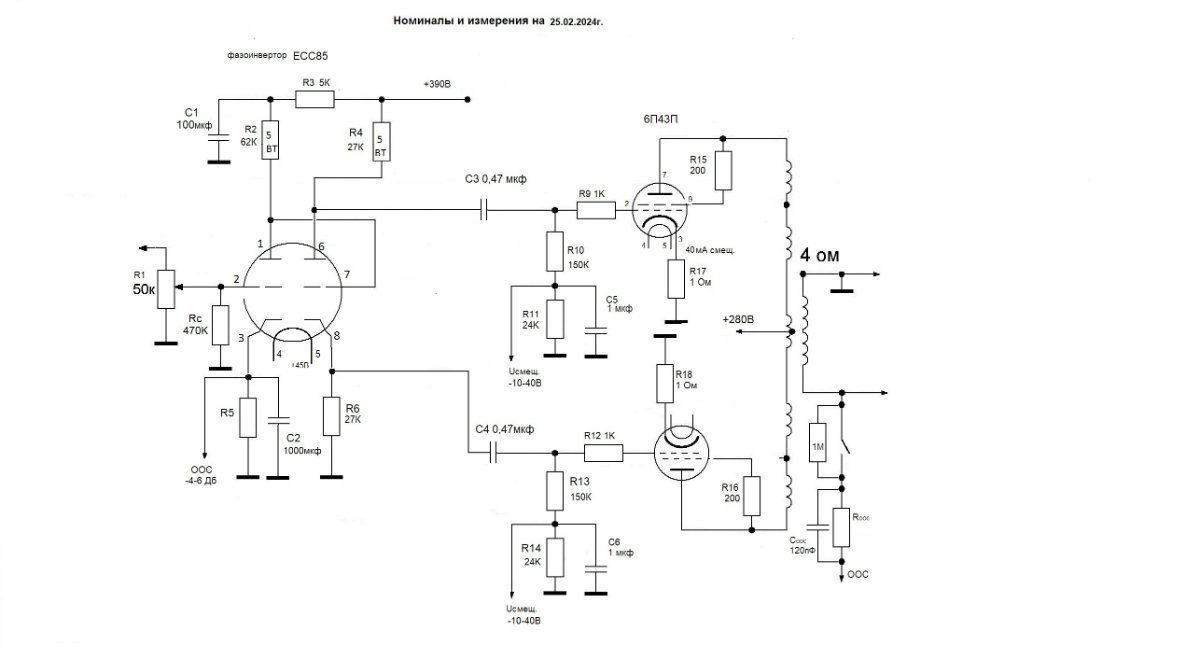

По факту R2=68К, R4 и R6=36К, 2Вт, ну пока такие в тумбочке были. Схема и макет.

Пока 230В не включал. Пара вопросов: 1. Для уменьшения фона предполагаю подать на накл +45В, верно ли?

2. По анодным  R2 и R4 и катодному резистору в ФиРН, оптимальные ли номиналы?

Планирую ООС -6Дб. Выходные по первички не айс, первичка 2700+2700, активное 434+374

Диам. Может какие-то замечания, дополнения. Буду рад.

Edited December 17, 2025 by ТаргеТ

[alss]

При использовании ОООС С2 исключать придется, чувствительность упадет в несколько раз.
При оформлении конструкции желательно сетевой трансформатор и фильтрующие конденсаторы поменять местами для максимально возможного укорочения проводов.

Edited December 17, 2025 by alss

[ТаргеТ]

Спасибо. Это макет, в корпусе моточные будут сверху, а все остальное в подвале. Всё остальное норм?

[CHEL_EV]

17.12.2025 в 21:43, ТаргеТ сказал:

Всем привет!

Смакетил PP на  ЕСС85 ФиРН + 6П43П. БП для 1-го каскада диоды HER и далее ЭД. Для вых. каскада диоды HER и далее C = 470мкф - L 4Гн 35Ом - C=520мкф.

По факту R2=68К, R4 и R6=36К, 2Вт, ну пока такие в тумбочке были. Схема и макет.

Пока 230В не включал. Пара вопросов: 1. Для уменьшения фона предполагаю подать на накл +45В, верно ли?

2. По анодным  R2 и R4 и катодному резистору в ФиРН, оптимальные ли номиналы?

Планирую ООС -6Дб. Выходные по первички не айс, первичка 2700+2700, активное 434+374

Диам. Может какие-то замечания, дополнения. Буду рад.

Трансы эти, чисто пентодные. А Вы их в триод ставите.

Каждая из половин имеет аж 30 генри! 6П18П в тетроде, сюда подойдут в самый раз. ECC85 отлично в ПП поёт, хороший выбор.
