В давнем уже 2010 году Димой Андронниковым был разработан этот девайс, я самую малость участвовал в рамках совместных обсуждений концепции и архитектуры. Задумано как универсальный предусилитель на 4 входа с прецизионной регулировкой громкости на 40 шагов, сигнал не проходит через контакты реле, регулировка не лестничная, на каждый шаг - отдельное реле. Автором лично было заказано 5 комплектов 4-слойных заводских прецизионных печатных плат топового уровня с иммерсионным золотом. Мой комплект на сейчас - последний, Дмитрий это мне подтвердил, остальные уже использованы и новых не будет. Платы и компоненты, перечисленные ниже, мною приобретены непосредственно у Дмитрия для себя любимого, но до этого проекта руки у меня не дошли и уже не дойдут по всему. Рассчитано на 4 одинаковых усилителя - 4 платы - на полностью балансный от входа до выхода стереоусилитель, но можно сделать и два комплекта обычных стерео, а балансные входы-выходы организовать иначе, если нужны. Каждый канал (плата) - прецизионный ОУ OP42 плюс сверхскоростной мощный буфер LH0033, выходной уровень позволяет и наушники раскачать, если надо. Ку тракта при необходимости подбирается одним резистором. Непосредственно на плате расположены стабилизаторы питания ОУ и буфера, реализуемые на LM317/337 в металле. Количество реле на каждой плате - 45: 40 шагов регулирования, 4 реле коммутации входов и 1 - коммутация выхода. Напряжения питания и разрешение выхода индицируются светодиодами. Реле - прецизионные Axicom FX2, рутениево-палладиевые контакты с золотым покрытием, их минимальный ток/напряжение - 1 микроампер/10 микровольт. Управлять реле можно хоть от контроллера, хоть галетниками, как угодно будет изготовителю. Физический размер платы ~145х120 мм. Все компоненты усилителей и ИП - навесные. Резистор светодиода индикации выхода и резисторы, коммутируемые реле - SMD. Плата предусматривает установку 2 таких резисторов на каждый шаг регулировки впараллель для точного подбора коэффициента деления. Конденсаторы стабилизаторов 2200 мкф, на которые изначально рассчитывалась плата - аксиальные ROE, но, ессно, можно и другие. Питание устройства: постоянное напряжение +/- 24~30 вольт. В конструктор входят: - 4 платы; - комплекты микросхем для каждой платы (оригиналы): OP42FJ Analog Devices LH0033G National Semiconductor LM317HP+ и LM337H National Semiconductor - комплект реле для каждой платы: Axicom FX2 D3202, Швейцария - 45 штук. Вопрос насчёт приобретения прецизионных резисторов обратной связи 10К, от которых весьма существенно зависит результат, при необходимости обсуждаем отдельно. Изначально в этой позиции предполагались аксиальные CADDOCK. Схемой поделюсь с реально желающим прикупить, в принципе она проста и незатейлива. Цены: Плата (одна) - 10000 р. Цене не надо удивляться, их себестоимость 15 лет назад была сопоставима. Комплект микросхем на плату - OP42 + LH0033 + LM317 + LM337 - 7500 р. Комплект реле на плату - 45х Axicom FX2 D3202 12 вольт - 5000 р. Платы можно приобрести либо все 4, либо попарно. Остальное железо - покупателям плат в любом комплекте. Можно купить только платы, можно платы и реле, можно платы и микрухи, можно всё вместе. Цена полного комплекта конструктора на 2 платы - соответственно 45000 р, все 4 набора - 90000. Цены усилителей сопоставимого уровня на рынке сейчас пятизначные в долларах/евро, причём первая цифра не обязательно 1. Любые вопросы - плз, всё расскажу в подробностях.

8ГД-1-25 - отличный басовик, до сих пор находимый в коробочном состоянии NOS и без особого напряга делающий на раз современные изделия с ценой на порядок выше.

Шо, никому не треба? Хорошая таки штука, на самом деле.

Благодарю 🙂

Благодарю, коллега, но со всей признательностью откажусь. Вид диффузоров этих конкретных экземпляров не предполагает их использования без грилей, а для меня это обязательная опция.

Продано.

Продано.

Продано.

Верно. Медленная подача на столь маломощный накал не нужна, нужно просто ограничение броска тока через холодную нить. Эту же функцию, к слову, выполняет включённый параллельно с накалом неполярный электролит (с резистором килоом на сотню для разряда). А при наличии в цепи питания синфазного дросселя он сам прекрасно служит в качестве токоограничительного резистора.

Прямонакальные пентоды 33 американской цифровой серии. До полутора ватт выходной мощности в SE. NOS NIB. Состояние ламп - идеальное, коробок - лучше среднего по возрасту. Куплены очень много лет назад на еВау, подобраны по крутизне тамошним продавцом (указана на коробках в микромо). Последние 2-вольтовые раритеты в моём хозяйстве, больше нет. Cunningham - 2 штуки, крутизна 1400 и 1500. General Electric - 3 штуки, крутизна 1450, 1600, 1600. 15000 за весь комплект. Возможна продажа побрэндово, в этом случае цена обсуждаема.

LM317HP+ и LM337H. Сладкая парочка на + и - в корпусах ТО-39, в золоте. Стопроцентные оригиналы National Semiconductor (337 - старый лого, 317 - новый). Цена за пару - 1500 плюс доставка.

Пока есть.

Мои поздравления, почтеннейший коллега :)!

Продано.

Толк от них есть, конденсатор параллельно нити полезен от помех, наводящихся непосредственно на неё.

Есть. Можно и в общем правильно. Выходные прямонакальные лампы обычно имеют планарную структуру. Если у катода нет средней точки, то при питании постоянным напряжением концы катода будут находиться под разным потенциалом относительно управляющей сетки, и разница эта тем значительнее, чем больше напряжение накала и меньше - смещения. По сути, каждая из нитей катода работает при своём напряжении смещения, и плотность потока электронов не постоянна по площади анода. Имеем несколько соединённых параллельно триодов, каждый работает при своём смещении, которое к тому же и по длине нити меняется. Уровень фона непосредственно зависит от режима работы. При малых Ку лампы питать лампу переменкой проще. Тем проще, чем больше отношение напряжения смещения к напряжению накала. Обеспечить малую слышимость фона при фиксированном смещении проще. При этом можно использовать схемы подавления фона, основанные на подаче части напряжения питания в цепь сетки в противофазе. При автоматическом смещении лучше использовать ультрапат. Любой, поскольку при питании прямого накала постоянкой по общепринятым схемам ток сигнала не проходит через дроссель, он замыкается через последний конденсатор источника накального питания. Синфазный дроссель - хорошая тема, весьма полезно.

Регулируемые стабилизаторы JM38510/11704BYC - функционально полный аналог LM117/317 в корпусе ТО-3, милитари грейд, золотоногие. +1.2 - +37 вольт, 1,5 ампера. NOS, остатки от старых запасов, стопроцентный оригинал. Производство Unitrode (США, с 1999 года подразделение Texas Instruments). 800 рэ за штуку, 4 корпуса в наличии.

Стесняюсь спросить, Михаил: по-Вашему, формула расчёта приведённого сопротивления первичной обмотки нагруженного трансформатора ровно та же самая, как и для дросселя или трансформатора без нагрузки? Т.е. взаимоиндукция, индуктивность рассеяния и КПД на приведенное сопротивление не влияют? Так?..

Можно и снижать, подав минус. Так работает модуляция по третьей сетке в передатчиках. Погуглите "модуляция на защитную сетку" - и станет понятно.

"Белые" звучат легче, "серые" - точнее и собраннее.

А если взять вместо неё 6Ж2П прямым перетыком и использовать то обстоятельство, что 3 сетка у неё свободна и не подключена к катоду, то изменением напряжения на ней от нуля в некоторых пределах в плюс можно регулировать Ку в сторону увеличения.

А зачем получать меньшую крутизну от лампы с большой крутизной (читай - площадью усиления)? Недокал свыше определённого уровня, вообще говоря, режим для оксидного слоя и керна катода вредный, вместо увеличения срока службы можно получить снижение. В т.ч. недокал без отбора мощности (ждущий режим), в котором длительно работать способны далеко не все лампы. Поэтому для ламп, способных длительно работать в режиме недокала, параметры при соответствующих напряжениях нормировались с указанием этих напряжений, ниже которых нормальная работа не обеспечивалась. В т.ч. по этой причине катоды генераторных и некоторых усилительных ламп часто выполнялись не оксидными, а торированными (ТКВ - торированно-карбидированный вольфрам) или чисто вольфрамовыми, как у 3С24 - такие катоды не подвержены так называемому "отравлению", в отличие от оксидных.

R G2 мы тупо прикидываем по закону Ома, зная напряжение питания, потребное напряжение сетки и её ток, который есть в паспорте. То же самое и с Ra. К слову, раз уж там низковольтка, то есть такие лампы, как 6Ж54Н - для гибридника в самый раз.

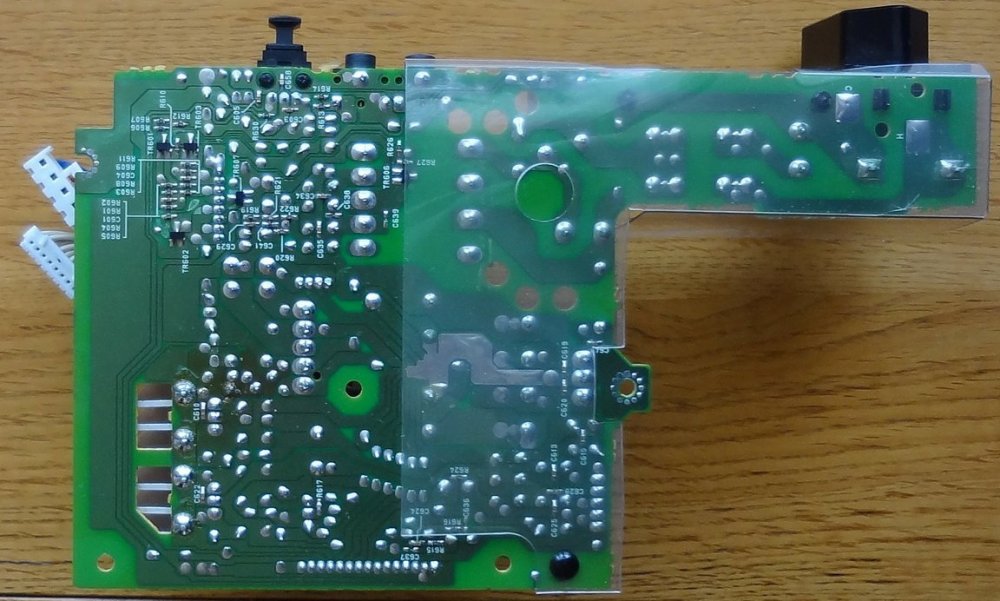

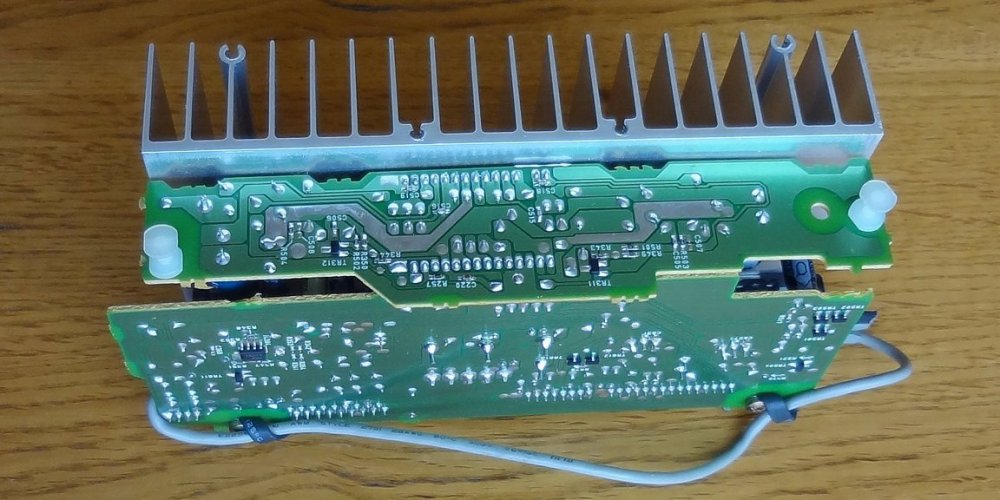

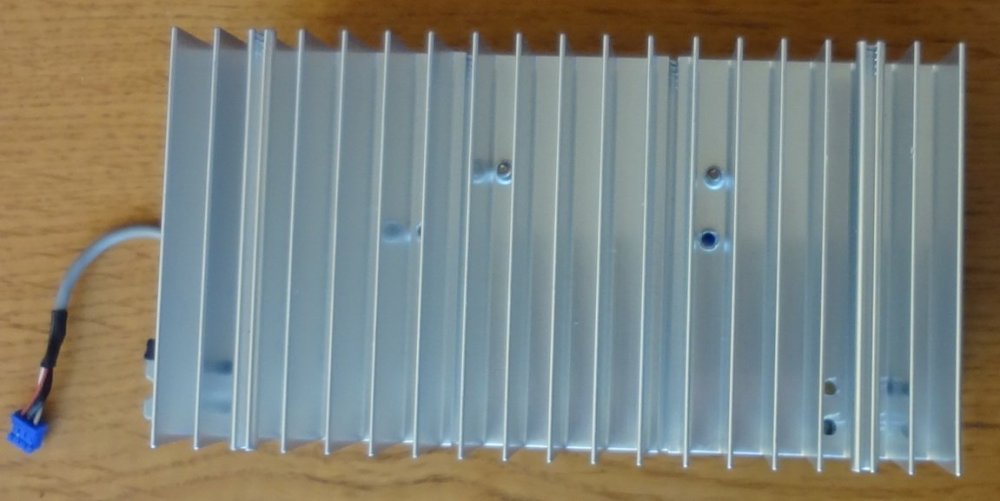

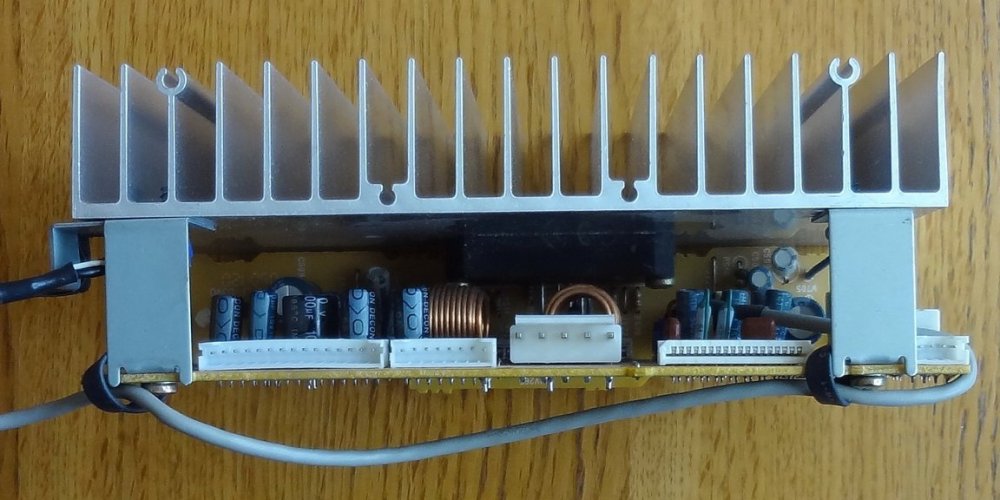

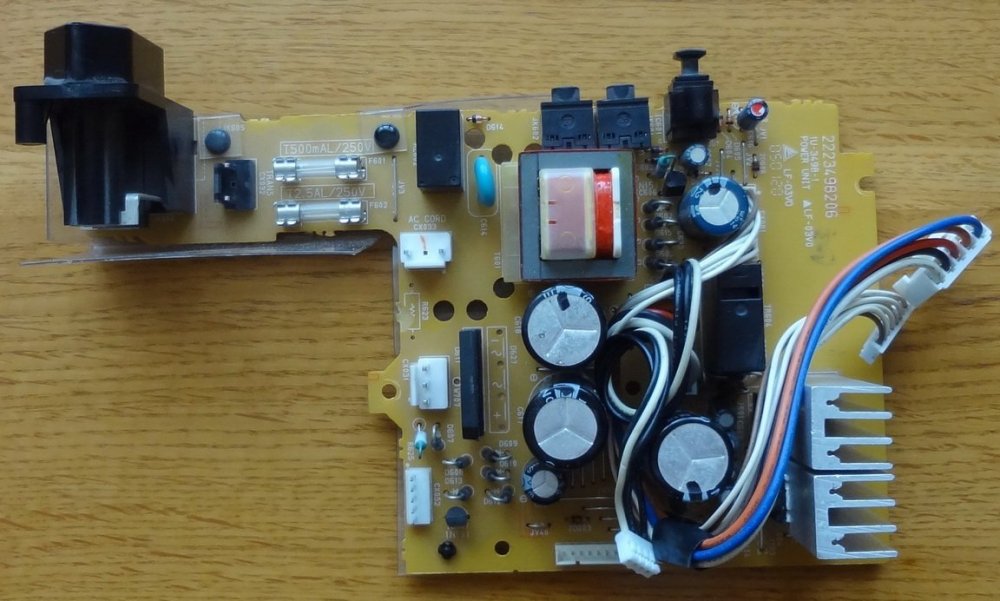

Давно у меня хранился в качестве донора (побил малость...) собственноручно отобранный и купленный ещё в те времена, когда техника ещё не вся делалась из говна и палок, Denon UD-M31. Один из весьма уважаемых мною за качество звучания микродевайсов, у меня такой же прямо сейчас работает на B&W DM302. На днях для него донор таки понадобился, а УНЧ остался, и предлагается желающим быстро сваять отличное изделие для компа или ушей. Всё, что потребуется - корпус с разъёмами да крутилка. В комплекте: собственно блок оконечного усилителя, БП и абсолютно шикарный по качеству изготовления трансформатор 220 вольт, никаких переходников не треба. Примерные размеры: блок усилителя - около 15 сантиметров в длину, транс - кубик примерно 7х7х7. Естественно, всё абсолютно исправно и косметически идеально, в донорство девайс был отправлен по причинам, отношения к работе усилка не имеющим. Оконечник собран на оригинальной (ессно) SANYO STK402-050, при питании от родного БП обеспечивает 2х7,5 ватта номинальной мощности на 6 омах. Вообще схема может отдать 2Х30. Особенность её - простая и правильная схемотехника, отличная термостойкость и очень хороший звук. Реально хороший, я для себя родного дрянь держать не буду. Схемотехнически усилитель без нареканий, даже выходные LR-цепи и цепи Цобеля наличествуют. Реле коммутации АС - Takamisawa, без дураков. На БП (стабилизированный) можно установить второй мост параллельно, если захочется мощи побольше, под него есть площадки. Транс на плате БП - для обеспечения ждущего режима. Грамотные японцы и дырки в плате БП под радиаторами канальных стабов не забыли. Родной шнур питания с разъёмом в плату в наличии. Тяжеленный сетевой транс - красавец, аж поцеловать охота. До кучи подарю блок тюнера и шлейфы. Схема девайса есть в Сети в сервисном описании, если надо - могу на почту прислать. Хотелки по таньга - 4500 за комплект. Могу отправить, за отдельные, ессно.

Будет устойчивость и повторяемость работы, и нормальная помехозащищённость. Микротоковый режим с высокой плотностью облака заряда у катода и малым токоотбором вообще не очень хорош для ламп, специально на него не рассчитанных.
