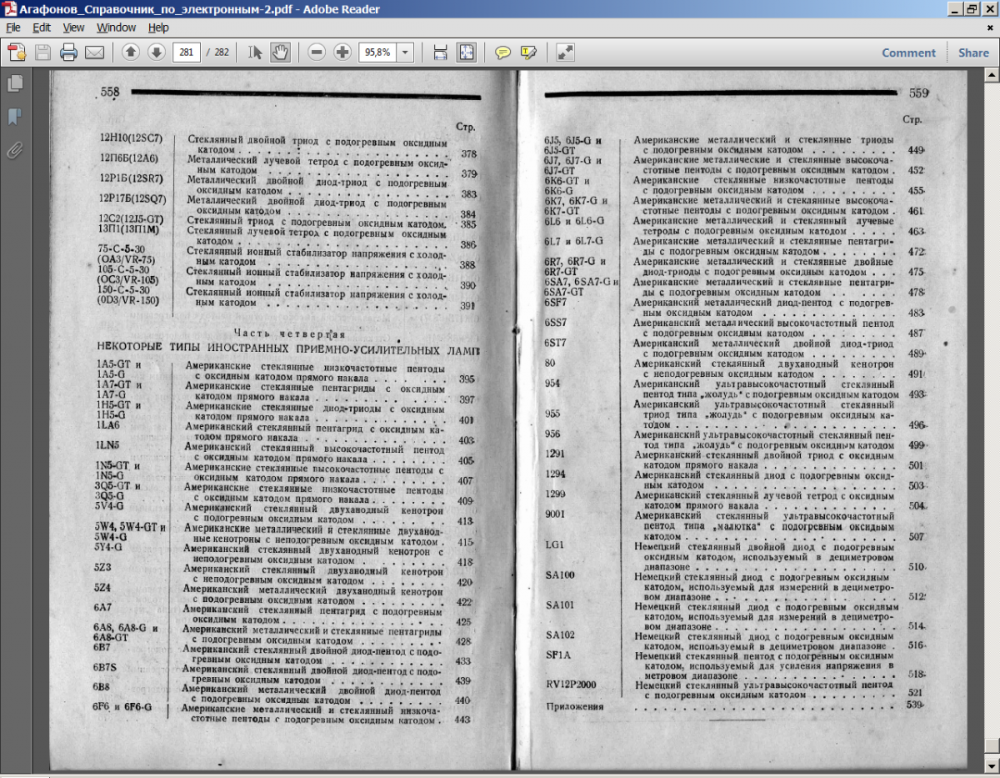

Второй том справочника Агафонова, часть два

Агафонов_Справочник_по_электронным-2.z02

[Phlanger]

Второй том справочника Агафонова, часть три, последняя.

Агафонов_Справочник_по_электронным-2.zip

[alss]

Спасибо!
Меня в последние лет 5 как-то на старые окталы потянуло. Есть немного вермахтовских ламп (практически с поля боя - из сарая в городе, где немцы стояли, ящик презентовали самых разных, многое разошлось), малоприемлемых в звуке, так что всякие там 6С8С и т. п. на виду.

[Ollleg]

1 час назад, Phlanger сказал:

Второй том справочника Агафонова, часть три, последняя.

Агафонов_Справочник_по_электронным-2.zip 40 \u041c\u0431 · 5 скачиваний

Добавил

https://disk.yandex.ru/d/uE9Br50dccyi_Q

[Aba]

08.02.2022 в 13:32, Кружка сказал:

Marconi 1928.Marconi Valve Data 1928 radio.co.uk.pdf

Роман, а повыше разрешения нет ? У меня много ламп из этого справочника, было бы неплохо его иметь

[Кружка]

Как в сети нашёл, так и сохранил. Конкретную лампу всегда можно глянуть ещё где-нибудь. На https://www.radiomuseum.org/ тоже к примеру много всякого полезного.

[Aba]

27 минут назад, Кружка сказал:

Конкретную лампу всегда можно глянуть ещё где-нибудь

В том справочнике картинки красивые

[Кружка]

Уговорил 🙂

MarconiValves.pdf

[Юрий_Б]

Логотипы.

attachment.pdf

[Юрий_Б]

Балакшин. 1953.Справочник по усилительным устройствам звукового кино.

КПУ.djvu

[Юрий_Б]

Гинкин 1948 и 19??

ГИНКИН 1948.djvu ГИНКИН 19...djvu

[Ден123]

https://disk.yandex.ru/d/vZbVUkAEQ7Xo8g Ссылка на справочники, подобранные и отсканированные с большой любовью и вниманием Александром ака Silversound. Публикуется с разрешения Silversound.

[Valery_C]

Как-то искал в сети скан книги Говоров, Кличевский и др. "Особенности применения приемно-усилительных ламп". Не нашел.

Нашел живьем в букинистической лавке. Ну и отсканировал.Говоров_Кличевский и др._Особенности применения приемно-усилительных ламп.pdf

Edited February 24, 2022 by Valery_C

[Юрий_Б]

[Юрий_Б]

TUNGSRAM.pdf

[Александр К.]

А такой Агафонов нужен?

Telefonnye_rezhimy_generatornyh_lamp.djvu

[НИКФИ]

Поделитесь у кого есть графики 10Ж12С в триоде.

[Gegen]

Аналог 310А.

[НИКФИ]

Благодарю, про прабабушку я не подумал.😃

[НИКФИ]

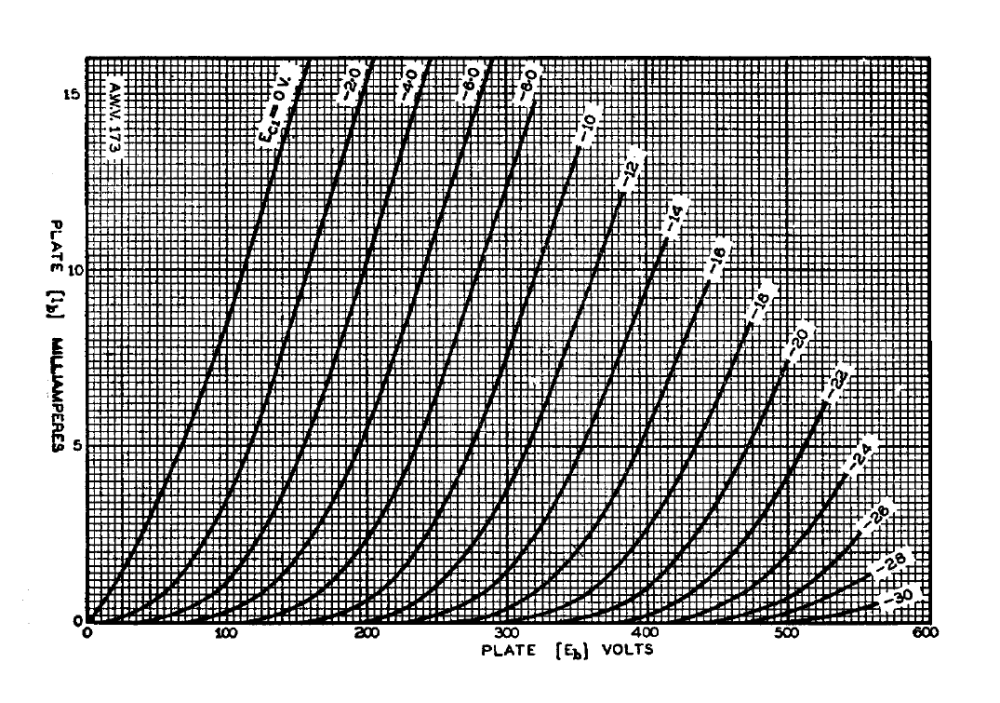

График WE310A настолько точный для нашей 10Ж12С, что после расчета параметры оказались настолько точными, что не потребовалось никакой подстройки. Можно смело использовать.

[НИКФИ]

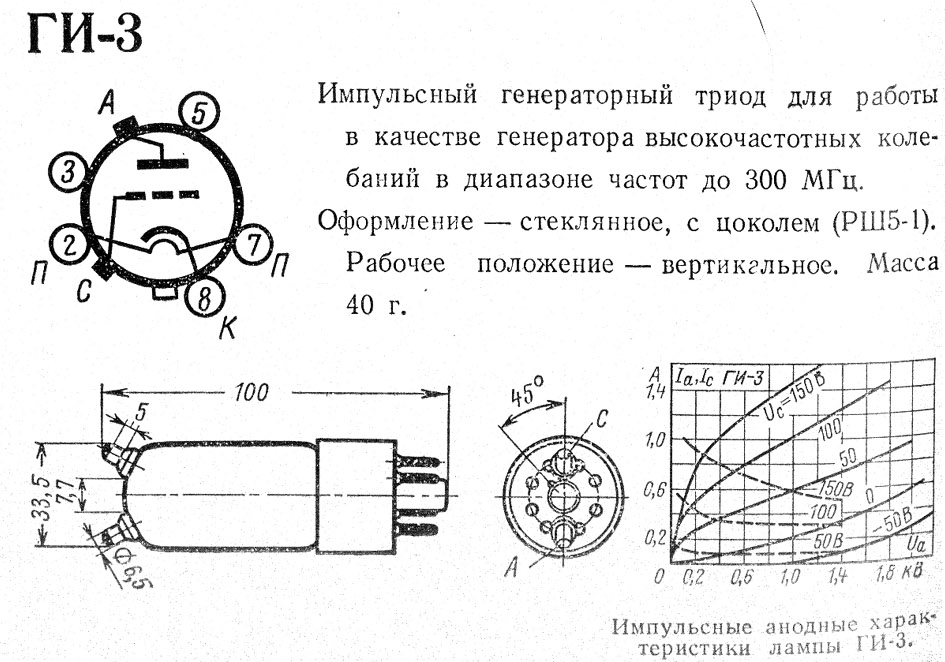

Как правильная цоколевка ГИ-3? В разных справочниках по-разному, внутрь не посмотреть, баллон черный, не просматривается.

[alss]

GI-3.doc

2C26.pdf

Edited November 7, 2025 by alss

[НИКФИ]

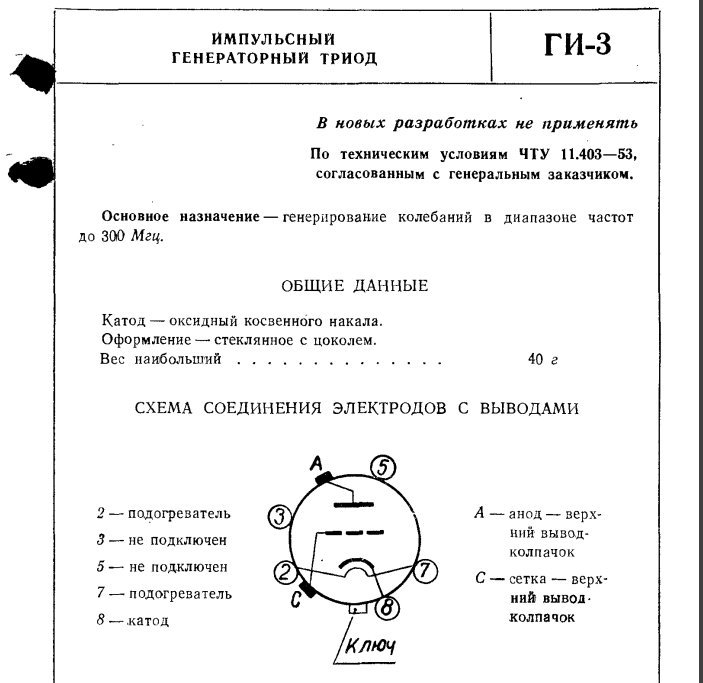

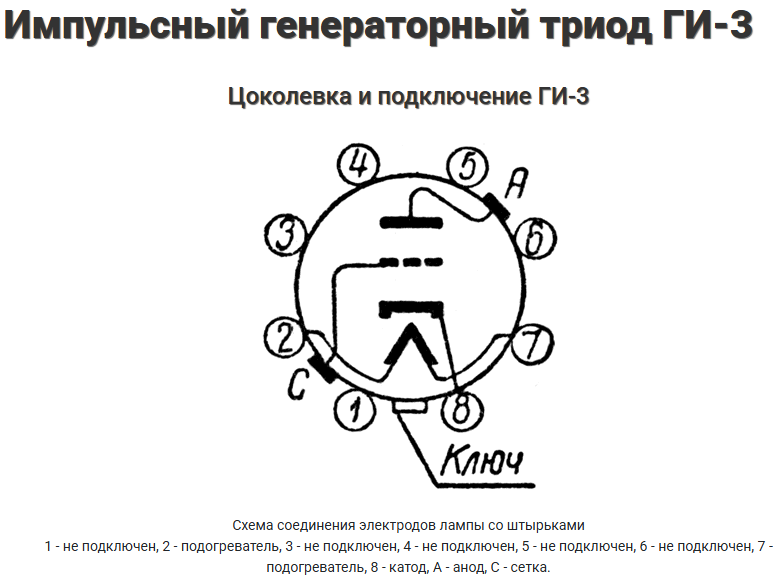

alss спасибо что откликнулись. Наши справочники (в т.ч. Исток-2), публикуют цоколевку с ошибкой, Ваш, из вложения (зарубежный, отдельное спасибо что нашли), правильный но еще больше запутал сознание. У Истока-2 на цоколевке вывод сетки между 1-2 ножкой (неправильно), анод между 6-7 (неправильно). На наших (Исток-2), на рисунке уже по другому, анод между 3-5 ножкой? На импортном 3-4 это вывод анода, а сетка между 7-8.

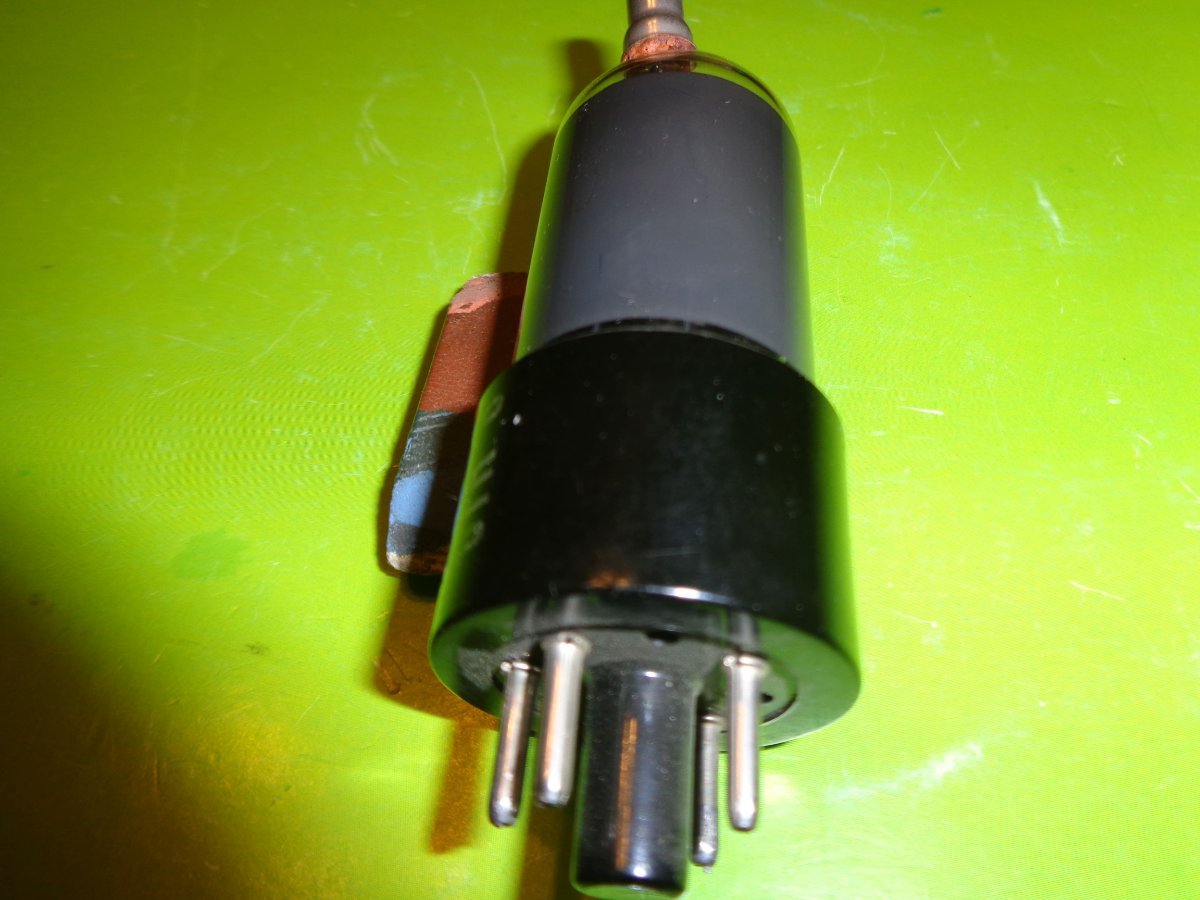

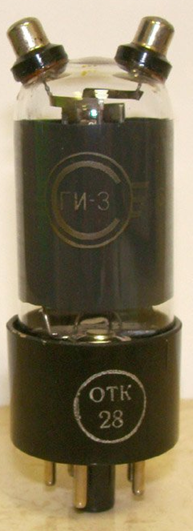

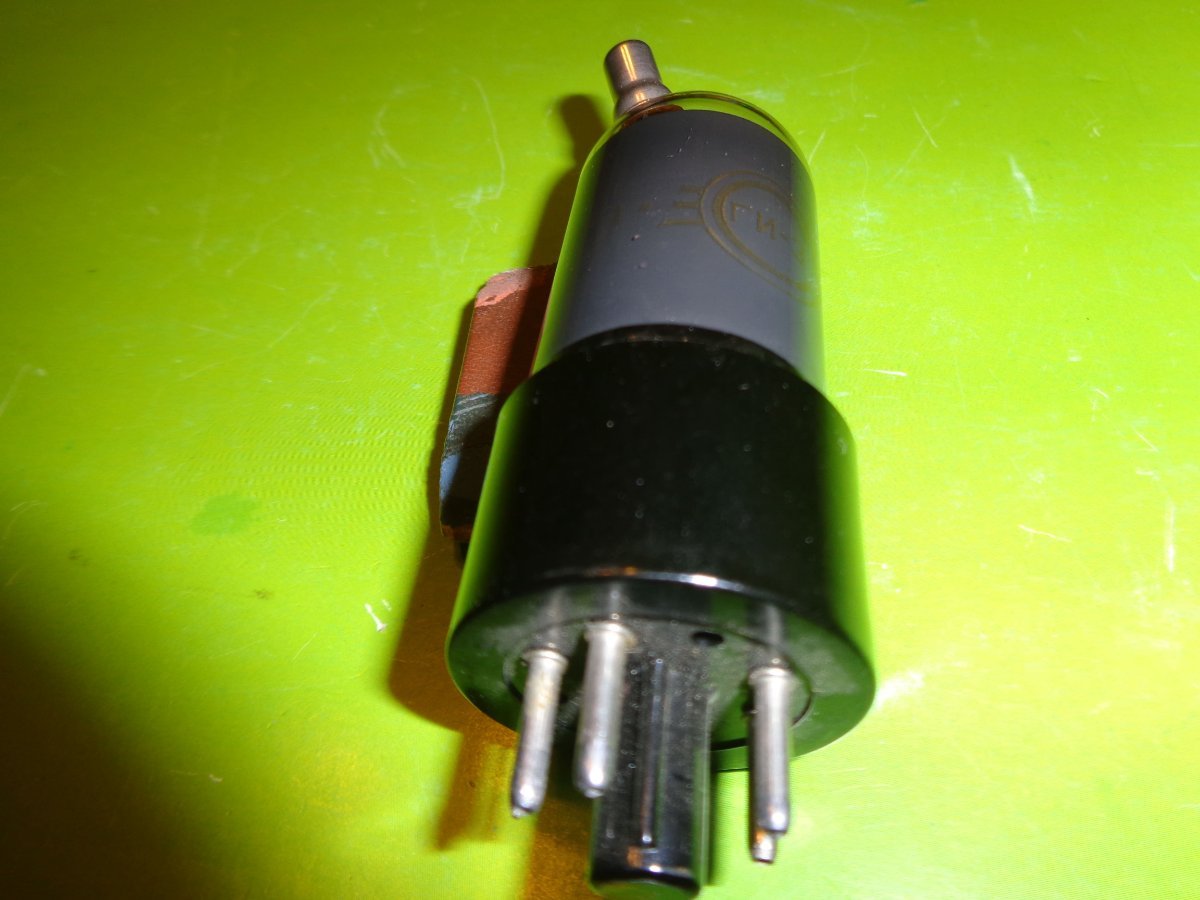

     В качестве правоты привожу фото ГИ-3, на левом один колпачок между 3-4 ножкой, это анод, второй между 7-8 это сетка, на фото совпадает.

Ошибка будет фатальной, подав анодное напряжение на сетку. Может кто-то, работающий с этой лампой подключится к обсуждению, и поделится своим опытом.

Колпачки по 6,5 мм, подходят от 6Г7, и проч.

[KAA]

А у неё вообще положение баллона при монтаже выдерживается? Может, проще просто посмотреть, куда анод подходит, куда сетка - это и на чернёном баллоне видно.

[НИКФИ]

Геометрия соблюдается, это я первым делом проверил, а вот где анод и сетка, не видно, из слюды торчат ленточные выводы, а куда идут не разглядеть. Рисовальщица напутала, никто не проверил, вот и мучаемся. Паял Алексей Шалин, а Сергей Васянин снимал график, может откликнутся.
