Gegen Posted January 13, 2024 Posted January 13, 2024 Привет, Виктор! Я не занимался ПП драйверами к ламповым оконечникам, и некомпетентен в этих вопросах. 1 Quote

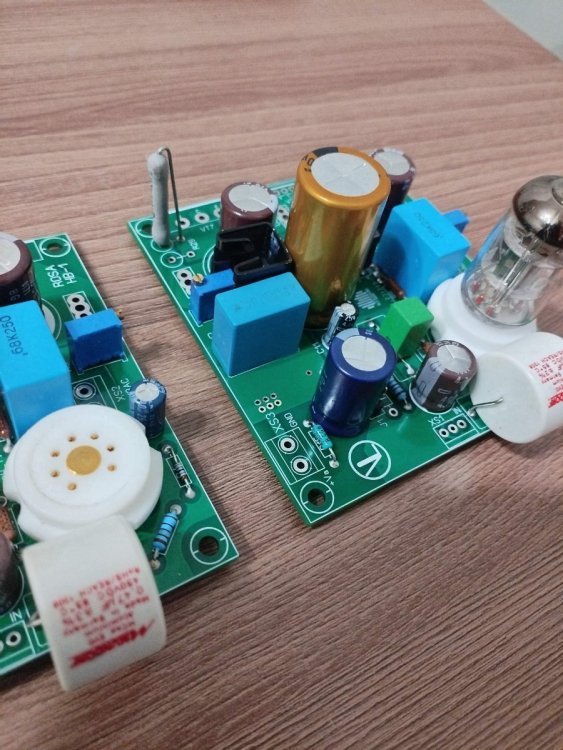

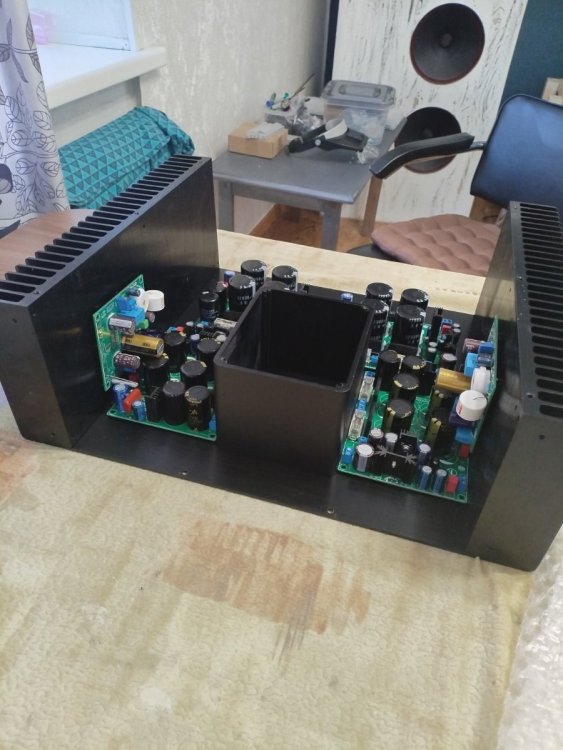

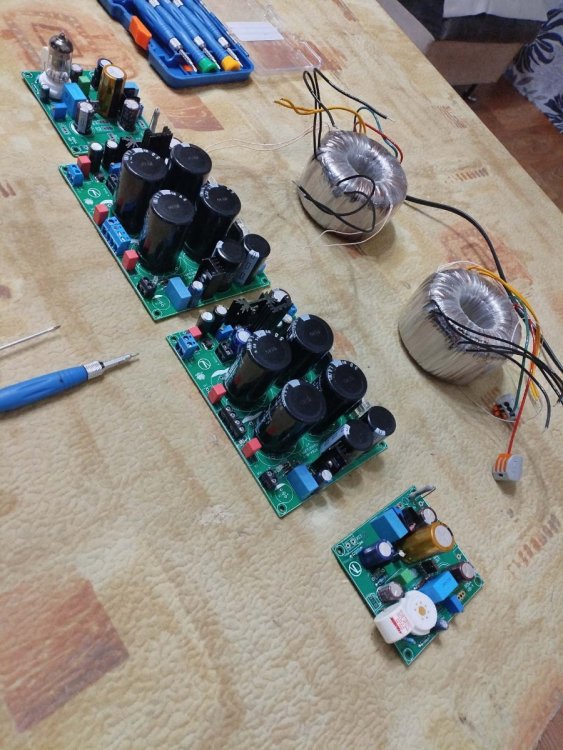

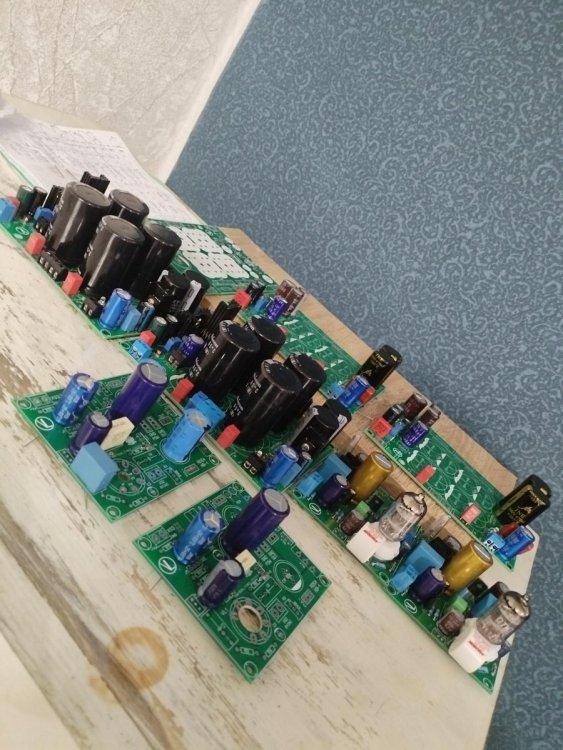

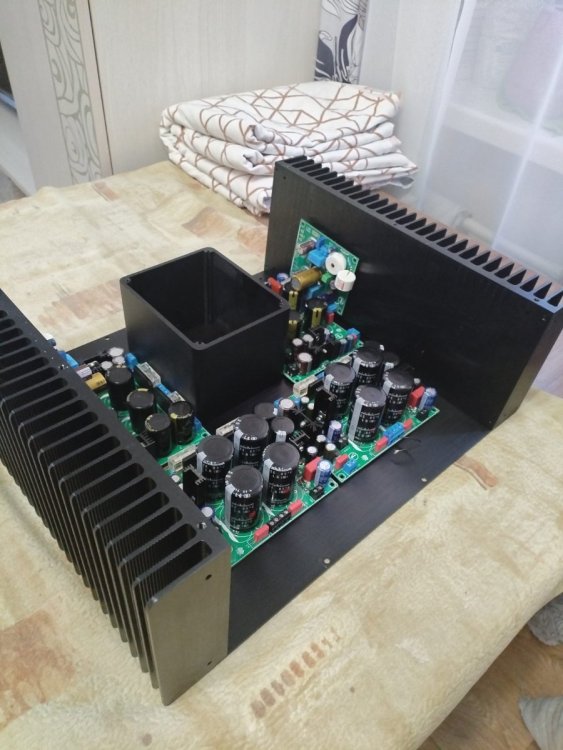

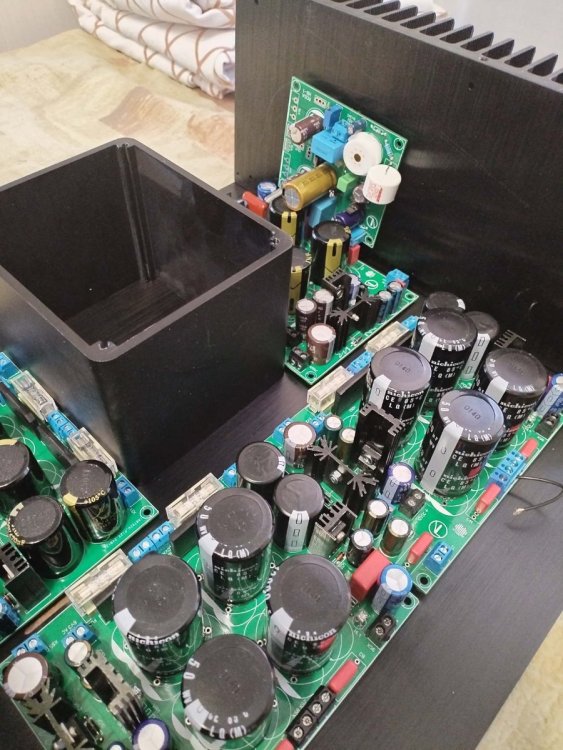

Сергей Витальевич Posted March 21, 2024 Posted March 21, 2024 Не спеша собирается очередной гибридный усилитель..... 1 Quote
Николай С Posted March 22, 2024 Posted March 22, 2024 Вид на монтаж и изготовление плат очень хороший, но у меня вопрос по схемотехнике: почему оконечный каскад построен по схемотехнике 70-х годов прошлого века на транзисторах одной проводимости? Quote

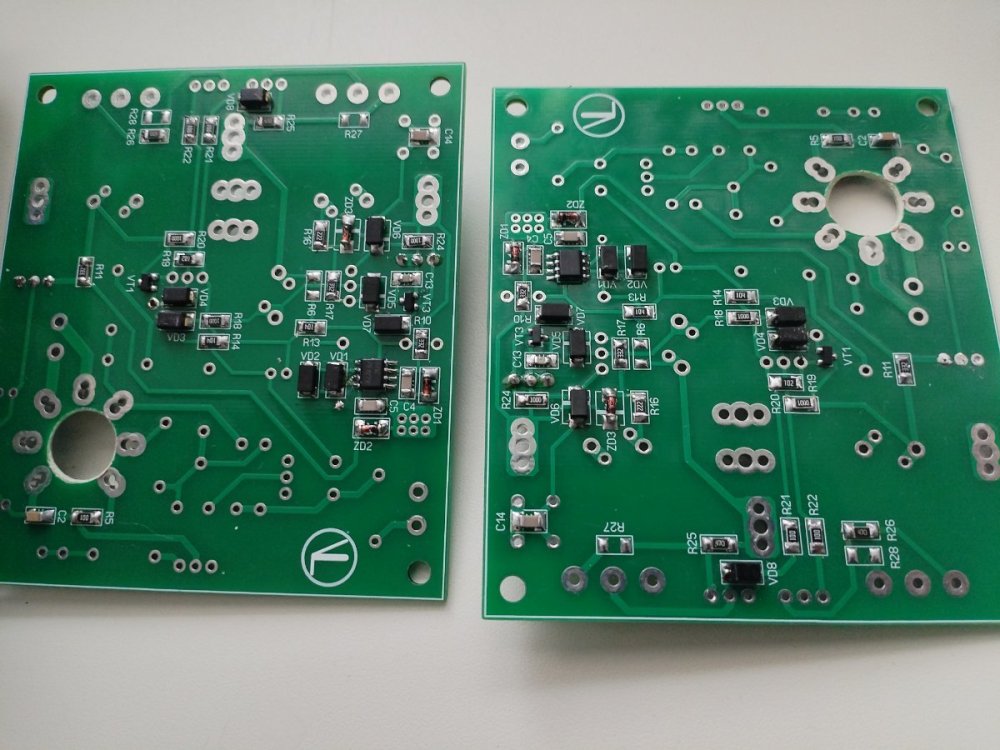

Сергей Витальевич Posted March 22, 2024 Posted March 22, 2024 1 час назад, Николай С сказал: Вид на монтаж и изготовление плат очень хороший, но у меня вопрос по схемотехнике: почему оконечный каскад построен по схемотехнике 70-х годов прошлого века на транзисторах одной проводимости? Можно также задать чисто риторический вопрос(ответа на него мне лично не нужно!).Почему сотни-тысячи любителей делают,собирают ламповые усилители по схемотехнике 20-30-40гг прошлого века.😀При этом используют и лампы тех же годов. По схемотехнике этого гибридного. Так захотелось автору этого гибридного усилителя! Так как я уже собирал с нуля один из лучших гибридных усилителей "Заратустра"по современной схемотехнике.Мне после него захотелось на старости лет попробовать собрать с нулю именно двухсторонние платы БП и ВК с большим применением современных комплектующих- СДМ элементов.Такая была поставлена основная цель.В принципе я ее достиг! 2 Quote
Николай С Posted March 22, 2024 Posted March 22, 2024 34 минуты назад, Сергей Витальевич сказал: Такая была поставлена основная цель.В принципе я ее достиг! Спасибо за ответ. Хорошая цель, обязательно покажите конечный результат, очень интересно. Quote
Сергей Витальевич Posted March 22, 2024 Posted March 22, 2024 5 минут назад, Николай С сказал: Спасибо за ответ. Хорошая цель, обязательно покажите конечный результат, очень интересно. Хорошо.Мне тоже интересен результат. Пробовал запускать один канал для проверки монтажа.Запустился сразу без косяков,но при нескольких пробных включениях пошло не по плану(для этого делал сразу дублирующие платы ВК и БП). В предыдущем проекте гибридного усилителя "Заратустра"также ставил для себя цель.1) Попробовать сделать,собрать все на современных качественных печатных платах.2) При монтаже уйти от множества проводов внутри корпуса-так как было использовано 4силовых трансформатора,более 12вторичных обмоток,сигнальные цепи,индикация.защита. Ну и получить Звук! Тогда поставленную для себя цель я выполнил. С этим конечно чуть проще. 1 Quote

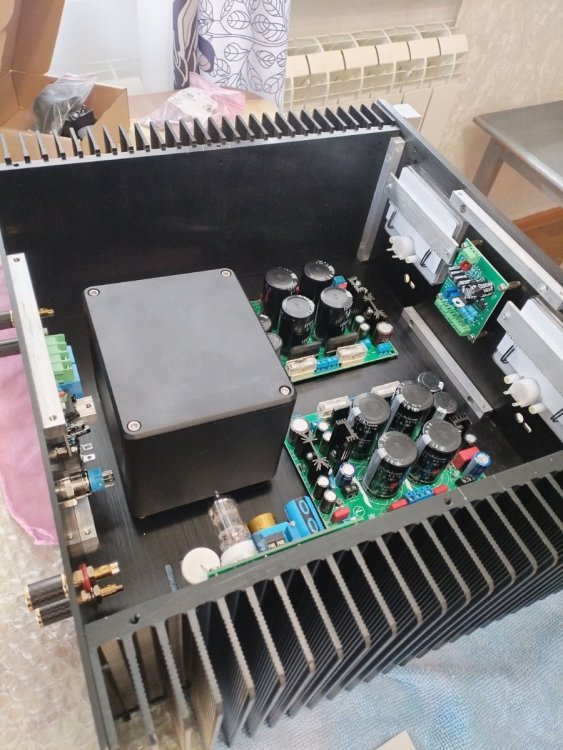

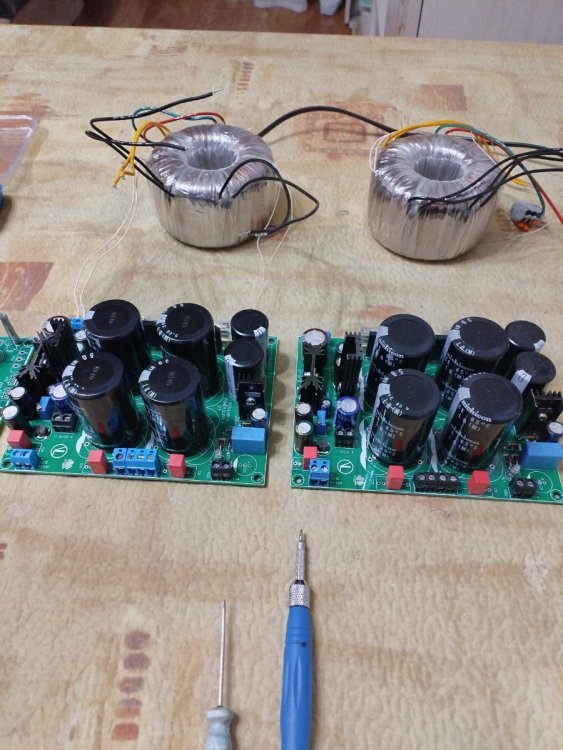

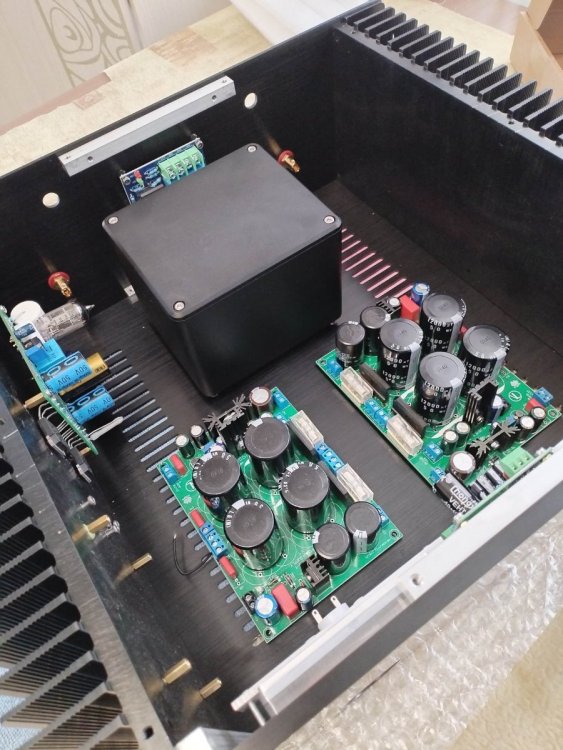

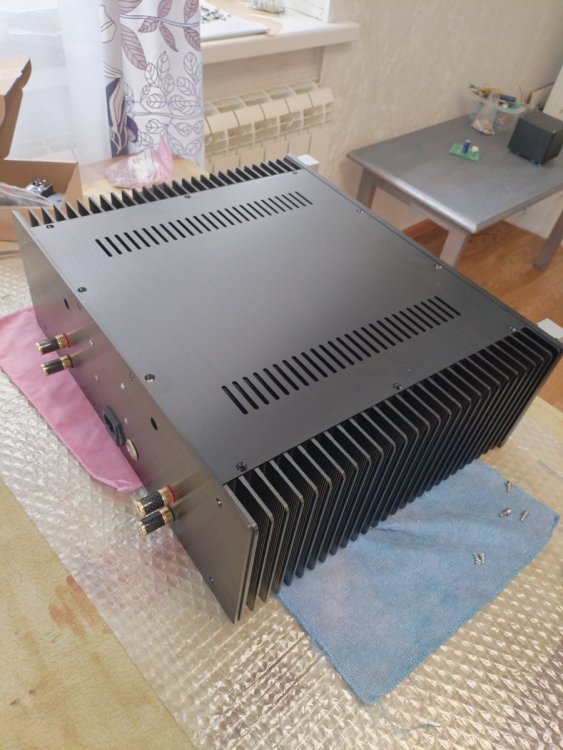

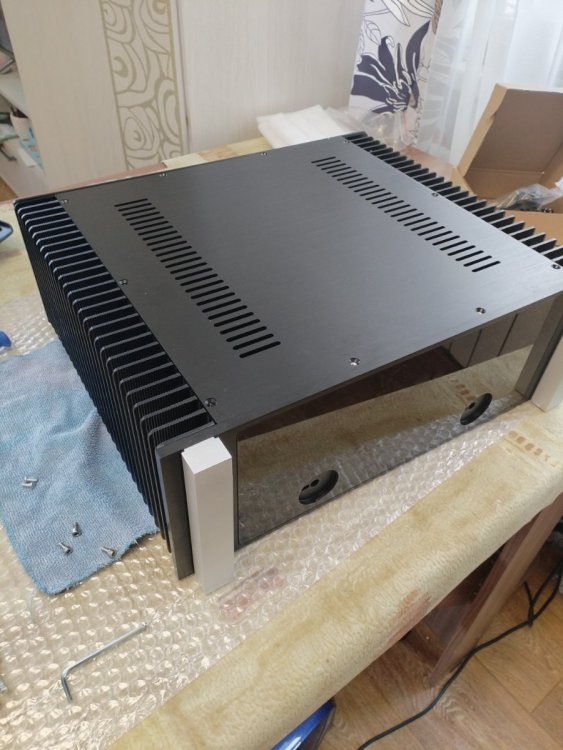

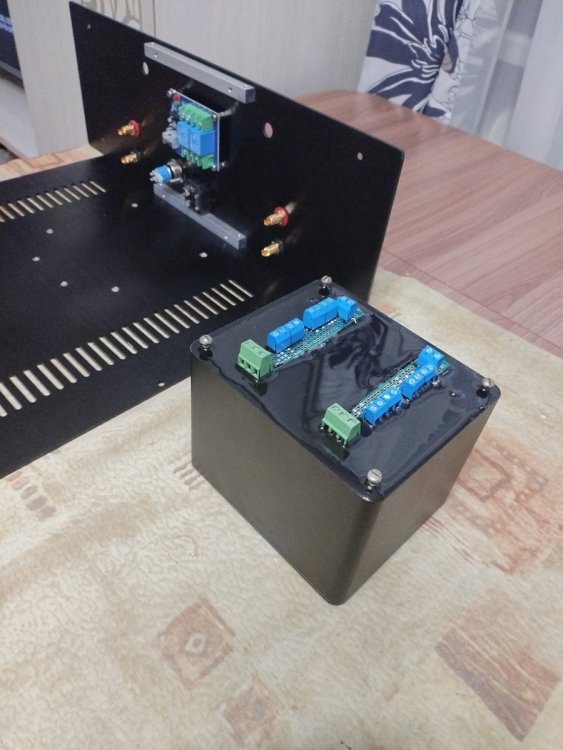

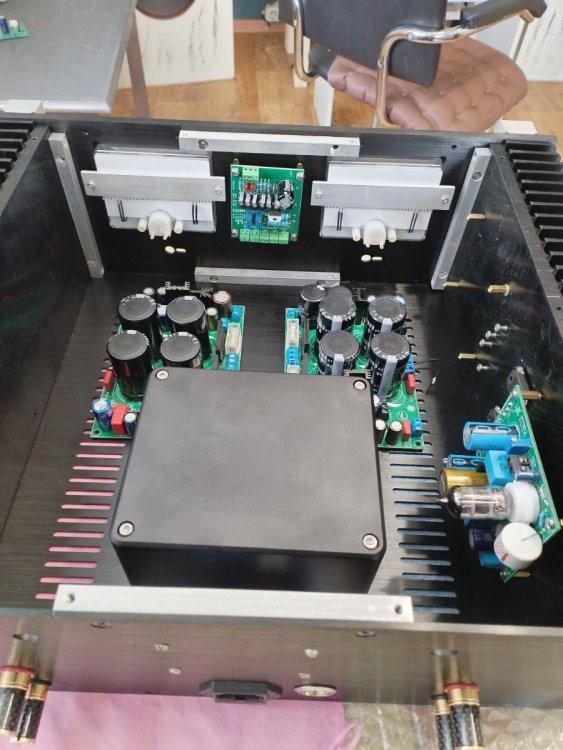

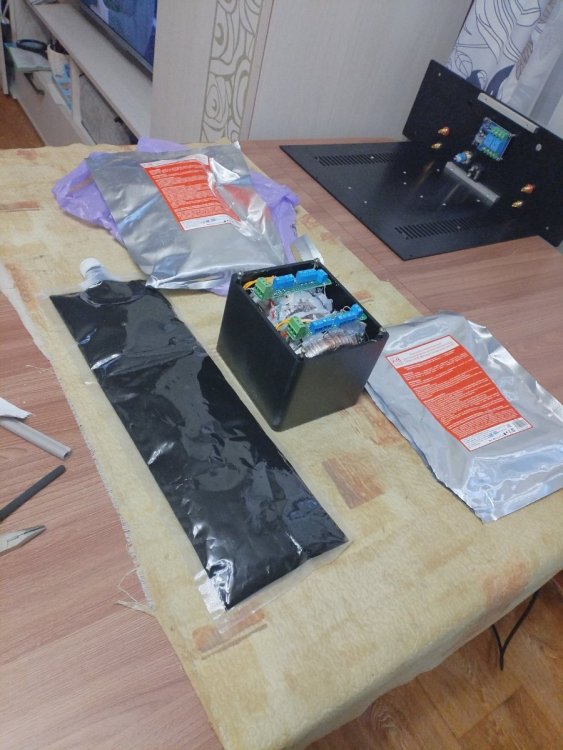

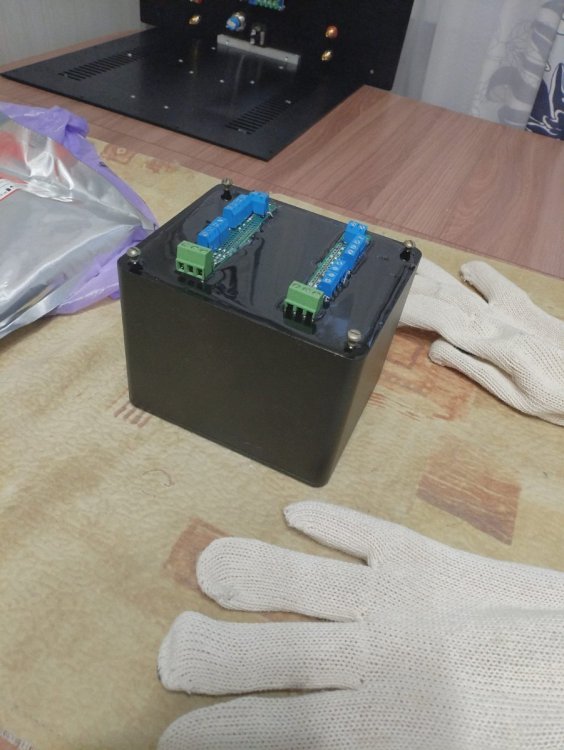

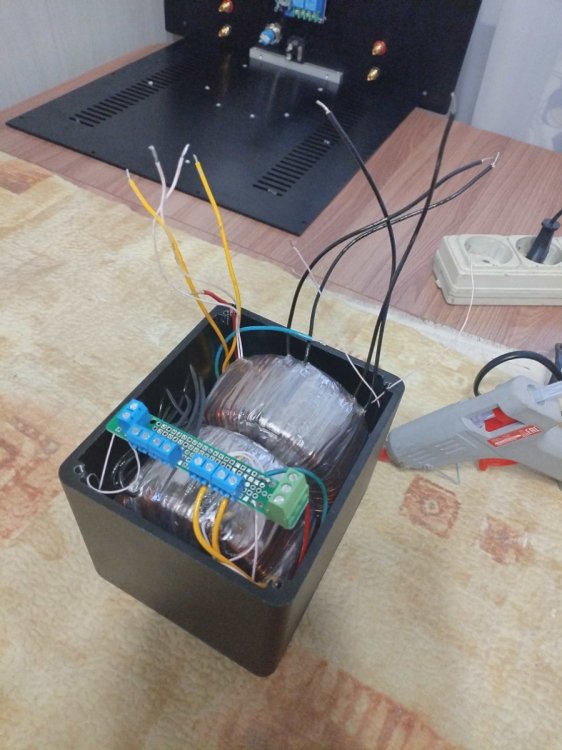

Сергей Витальевич Posted March 30, 2024 Posted March 30, 2024 Пока приготовил силовой для Гибридного.Два тора по 90Вт( всего десять вторичных обмоток). 1 Quote

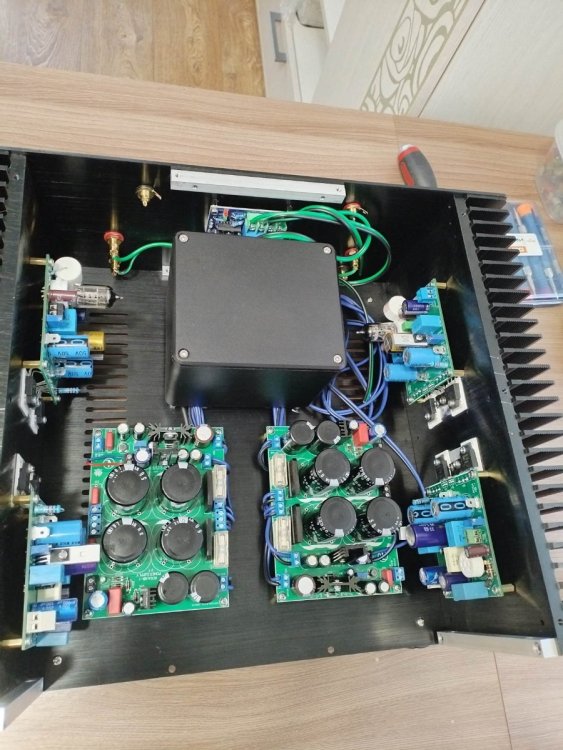

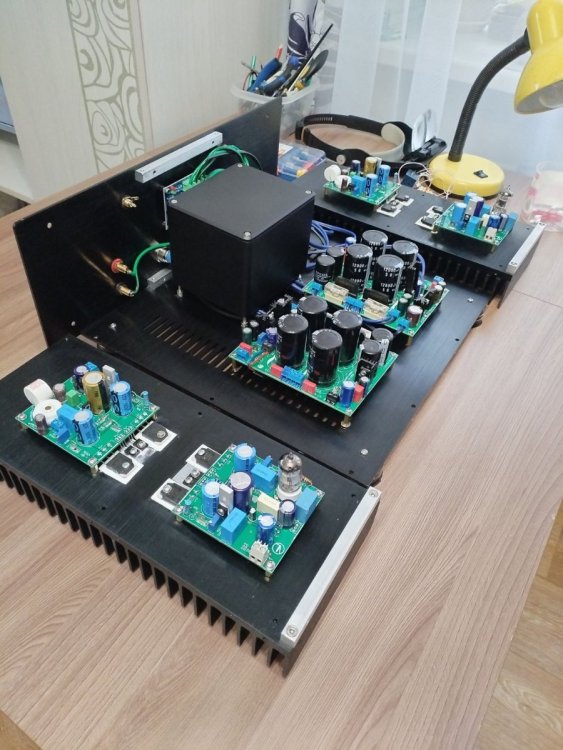

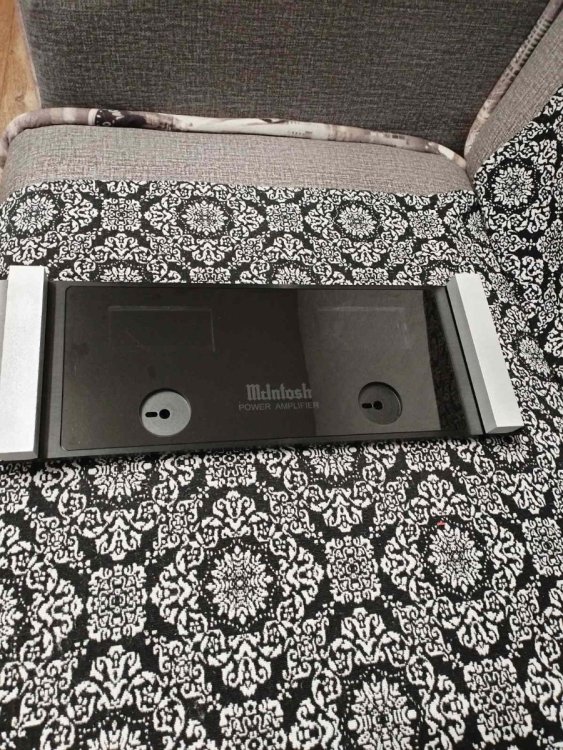

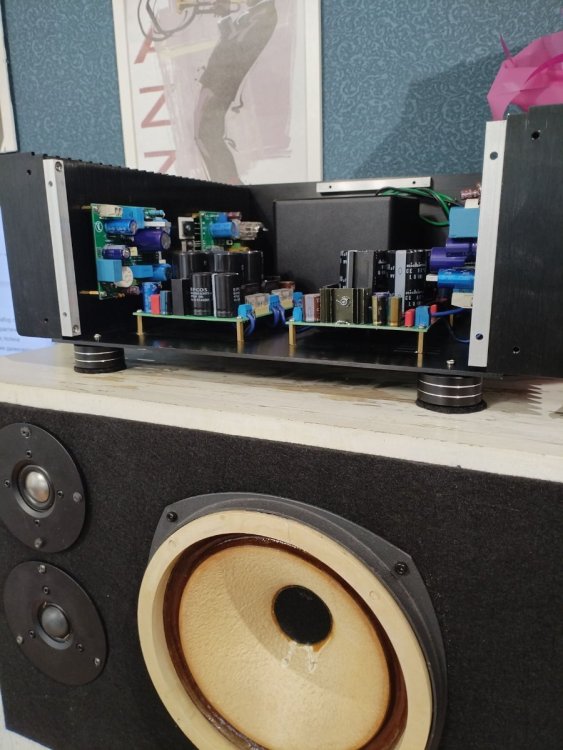

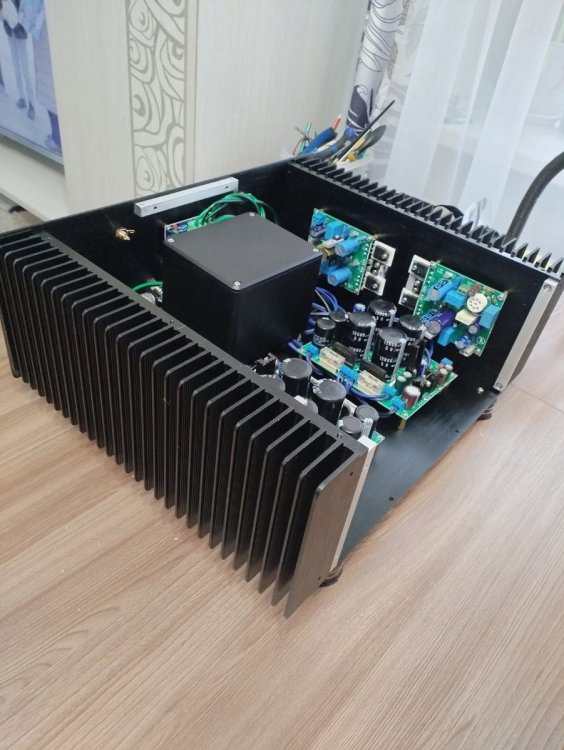

Сергей Витальевич Posted April 13, 2024 Posted April 13, 2024 Подходит к завершению очередной проект.Гибридный усилитель "ROSA HB- 1".4платы ВК с СМД монтажем запустились без особых проблем(проверено три различных типа выходных транзисторов в том числе Российские высокочастотныеVL-035). Завтра с знакомым сделаем измерения КНИ,АЧХ и подстройку анодного и смещения,ток покоя.Можно будет завершить сборку. 1 Quote

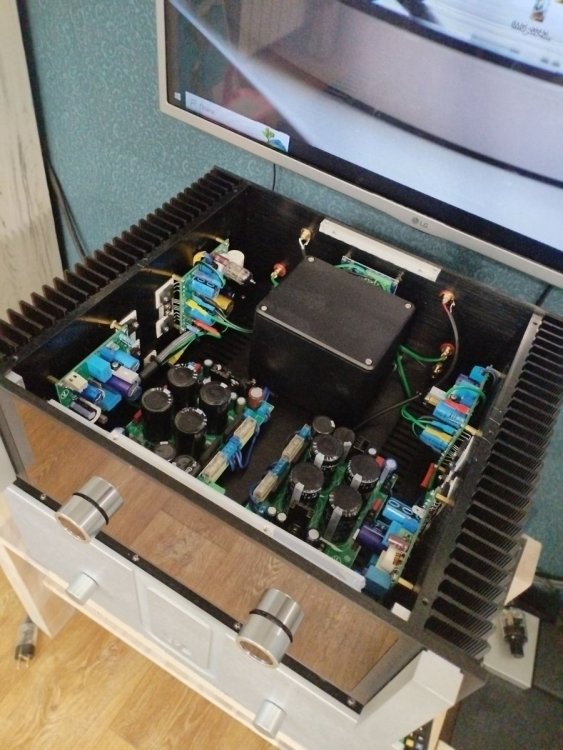

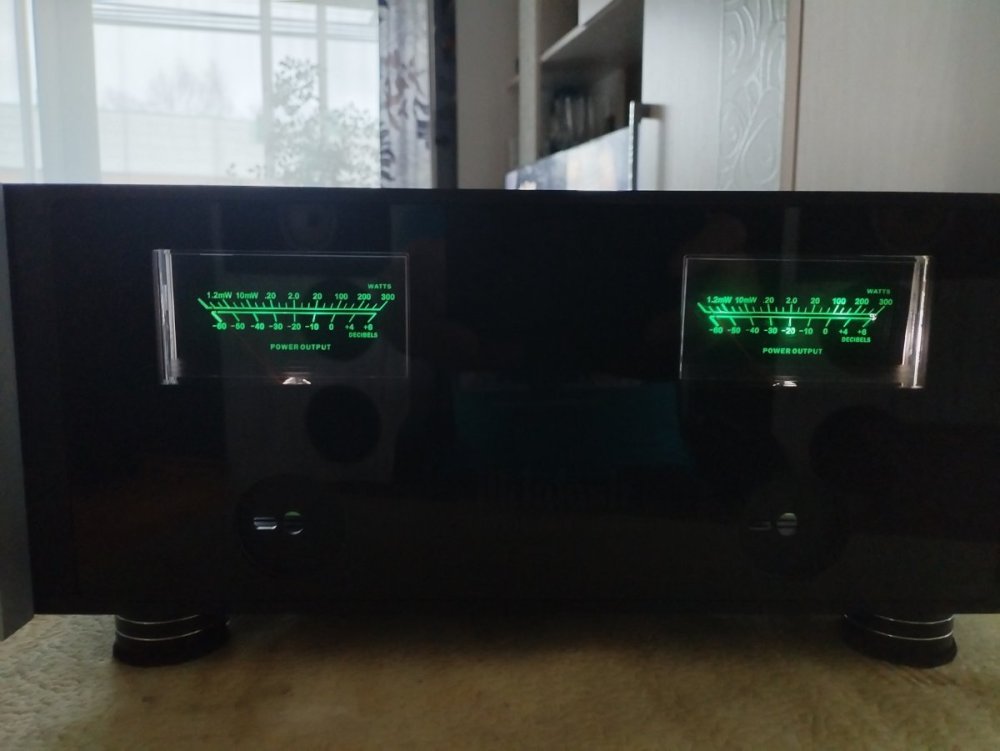

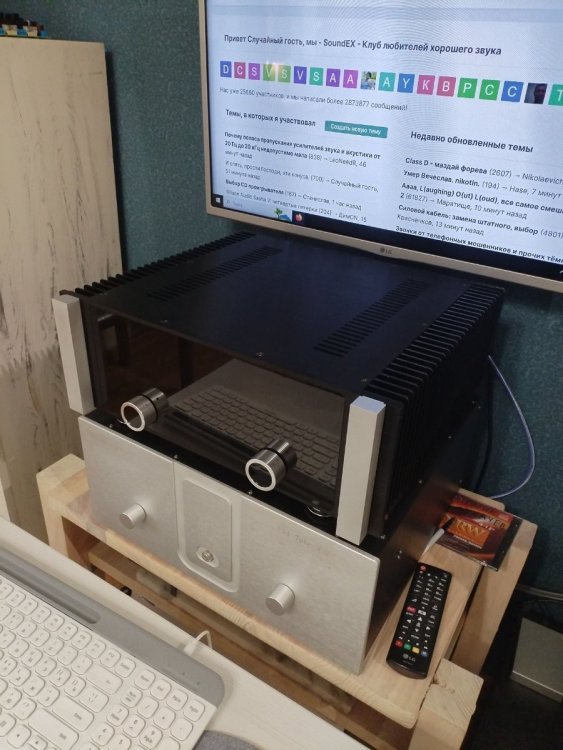

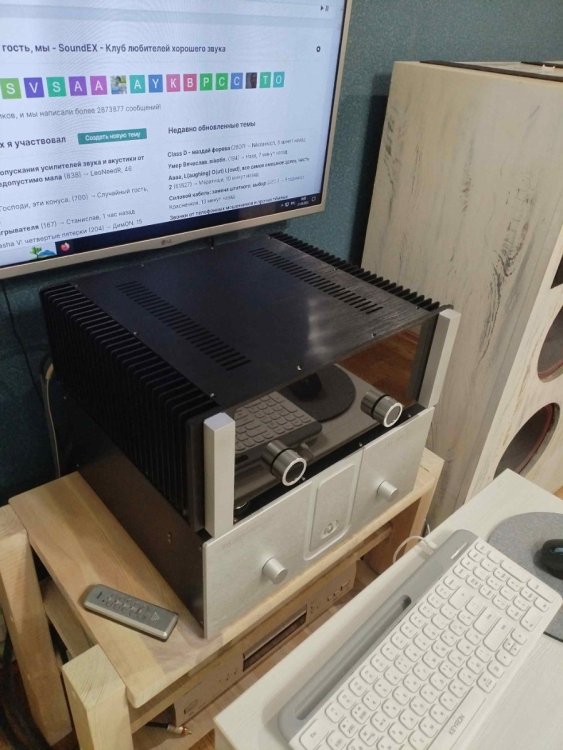

Сергей Витальевич Posted April 18, 2024 Posted April 18, 2024 21 апреля. Сегодня завершил Проект. Отличный результат-Отличный Звук!!!👍👍👍 2 Quote
Сергей Витальевич Posted April 23, 2024 Posted April 23, 2024 Для желающих собрать и послушать этот гибридный усилитель есть Собранные и проверенные 2платы БП и проверенные и настроенные платы ВК.Пишите в Л.С. 1 Quote
pete0 Posted October 12, 2024 Posted October 12, 2024 Приглашаю полюбопытствовать на сайт mysku, неофит со схемой на TDA + 6п6с 🙂 https://mysku.club/blog/diy/101212.html Quote
Gegen Posted October 12, 2024 Posted October 12, 2024 Ах-ах-ах... Чему любопытствать, Р вых каскада 0,4Вт, драйвер - УПТ микросхема с кучей местных и общей ООС... "Детство, задержавшееся в голове взрослого человека, ..." 4 Quote
noob Posted March 9 Posted March 9 15.03.2024 в 10:15, Сергей Витальевич сказал: 1. как дела с микрофонным ффектом у 6ж1п? 2. если с первым вопросом всё плохо, то на какой пентод можно заменить? у какого пентода микрофонного эффекта нет? думаю для гитарных дел использовать внутри комбоувеселителя. 3. Подозревая неладное, что пентоды все микрофонят знатно, предположу что можно заменить на какой-то триод. 6н1п? Quote
Сергей Витальевич Posted March 10 Posted March 10 17 часов назад, noob сказал: 1. как дела с микрофонным ффектом у 6ж1п? ..... Из 40шт 6Ж1П-ЕВ одна попалась с микрофонным эффектом. 1 Quote
KAA Posted March 10 Posted March 10 19 часов назад, noob сказал: 1. как дела с микрофонным ффектом у 6ж1п? 2. у какого пентода микрофонного эффекта нет? 3. 6н1п? 1. Вполне нормально. 2. У всех есть. У кого ниже, у кого выше. Специализированный маломикрофонящий пентод - 6BR7. Маломикрофонящие версии EF86 - CV4086, 6BK8, 6267. Специализированная версия знаменитого пентода 6J7 с малым микрофонным эффектом - 1620. Из наших - 6Ж32П, 6Ж32Б, 6Ж9Г с рамочными сетками. 3. 6С27Б, 6С26Б, 6С62Н (желательно всё же медный цилиндрик надеть на неё), 6С1Ж, 6Н26П, 6Н2П-ЕВ "три слюды". Quote
noob Posted March 11 Posted March 11 (edited) какая красота! давно хотел куда-то применить 6с62н. ООС в случае применения триода, полагаю, коммутироваться будет уже в катоде. Верно? (а так-то вообще оно и нафиг не надо, если 6ж1п по микрофонке подходят для установки внутрь комбика. Но на будущее интерес есть) Напряжение питания на холостом ходу у моего БП двухполярка 42-45Вольт. Видимо надо режим выходного каскада корректировать...(как?) Edited March 11 by noob Quote
KAA Posted March 11 Posted March 11 56 минут назад, noob сказал: какая красота! давно хотел куда-то применить 6с62н. ООС в случае применения триода, полагаю, коммутироваться будет уже в катоде. Верно? Даташитный способ применения 6С62Н - смещение током утечки сетки на резисторе 1М, что для входного каскада УМ, ессно, неприемлемо.Разумеется, можно включить обычным способом, однако надо иметь в виду следующее: если амплитуда напряжения источника сигнала для этого усилителя будет больше 200-300 милливольт, 6С62Н применить не получится, каскад в этом случае будет слишком кривым даже для гитарника. Quote
Сергей Витальевич Posted March 26 Posted March 26 Закончил паять для себя очередной комплект плат Гибридного "ROSA" на 6Ж1П. Скоро начну окончательную сборку в корпус. 1 Quote
Сергей Витальевич Posted April 5 Posted April 5 Потихоньку доделываю. 20.04.25. Можно и послушать! Отличный Гибридный усилитель. 1 Quote

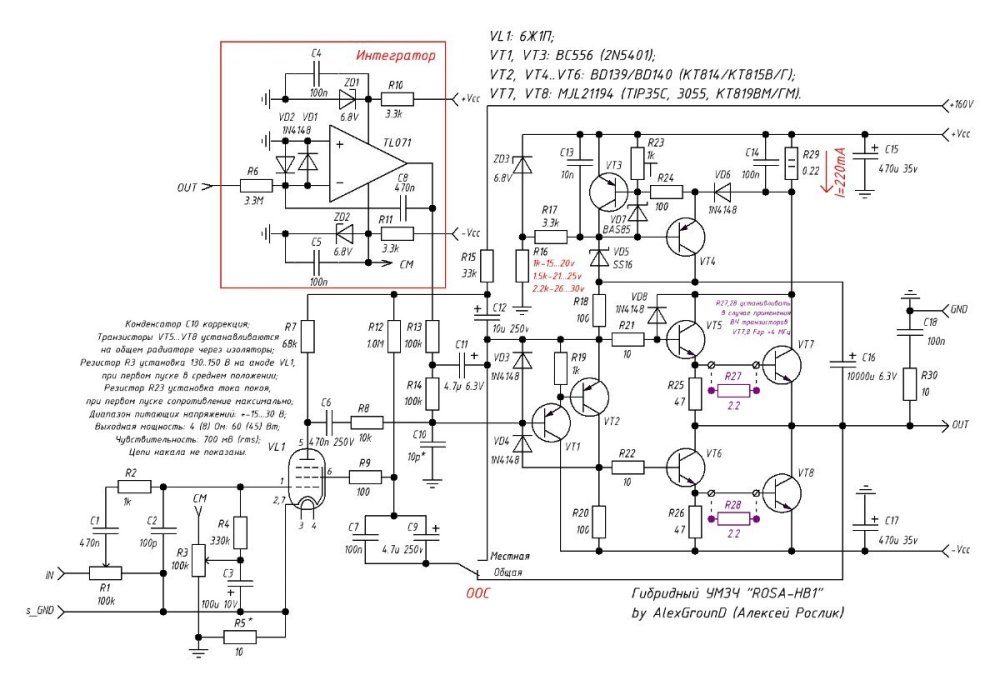

noob Posted May 25 Posted May 25 правильно ли я понял, что для питания +-45В надо увеличить R10 и R11 до 4,7к? может что-то ещё подкорректировать надо? Quote
Сергей Витальевич Posted May 26 Posted May 26 (edited) 6 часов назад, noob сказал: правильно ли я понял, что для питания +-45В надо увеличить R10 и R11 до 4,7к? может что-то ещё подкорректировать надо? Нет .Это питание ОУ интегратора с Анодного(160-170В). Если Вы про схему гибридного ROSA. Для увеличения питания ВК по замене комплектующих Алексей писал в теме на Вегалаб по этому усилителю. https://forum.vegalab.ru/showthread.php?t=94306. Да исправлю.Ошибся.😀Вы правы. Питание ОУ интегратора как раз идет С ВК -поэтому действительно нужно увеличить R10,R11 в большую сторону.Там еще R16 при увеличении меняется в большую сторону. При Питании( +-30В)этот усилитель выдает свои заявленные 60-65Вт на 4ома. Сравнивал с другим гибридным усилителем на 6Н23П у которого заявленная и измеренная была более 100Вт на канал .И лишний раз убедился -мощность усилителя не самое главное! Edited May 26 by Сергей Витальевич 1 Quote
Сергей Витальевич Posted May 26 Posted May 26 Я Так понимаю На Вегалаб Вам уже отвечали по питанию +-45В. Информации конечно мало.Последний скрин от Володи Лепехина про 45В. соглашусь с ним и повторю по мне-смысла вдувать 45В нет никакого ! 1 Quote
