Бестрансформаторный выхлоп, он же - ОТЛ.

[Gegen]

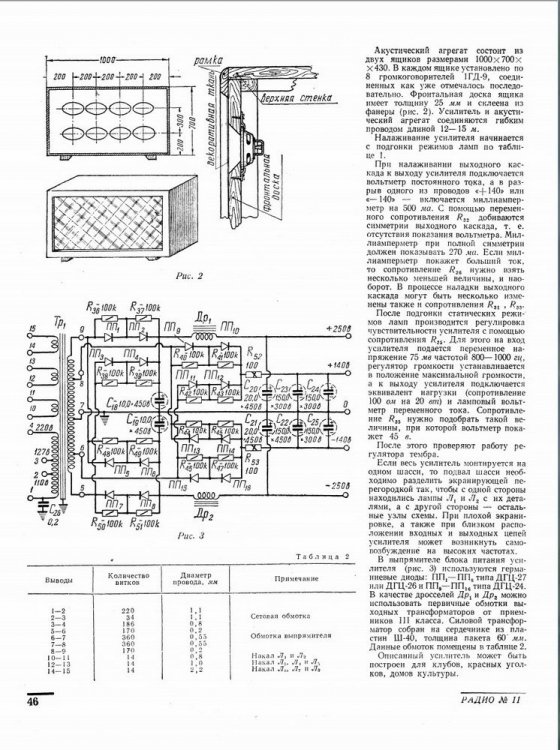

Думаю, стОит продолжить тему ОТЛ.  Аттач.

[Timbuktu]

17.03.2022 в 00:26, Phlanger сказал:

А вот это смотря кому.  Узнаёте?

Похоже на НЕС-45?

[Phlanger]

КОНЕШНО
Оно же трёхполосное. Как и то, с чем будет работать вот это
https://sonus.es/uploads/monthly_2022_03/jbl2446x2.jpg.9cfe51b2ab9692f16cd70fa1a827ebfe.jpg
В субботу НЧ-часть группировки самодельных усилителей для этой затеи отгрузил знакомому звукорежиссёру, пусть ушами похлопает. Ему там тоже что-то многоанальное было нужно...

[S.Laptev]

Тупиковая ветвь в аудио ОТЛ, производителей осталось в мире 3-4...



16.07.2022 в 16:19, x22 сказал:

7 Hz - 100 000 Hz диапазон.

Одного специалиста я знаю в Евразии, и во всем остальном мире значит осталось двое.

Какой перспективный  рынок!!!

Есть ведь тут тема про ОТЛ, коллега Агатс открывал, выложил ролик там, на потустороннем - я как будто на выборы в советское время вернулся, железный лязг колокольчика Р10, сильные искажения, динамики ноль. Важен же итог, выход, ради чего всё, что получилось в итоге, ужас!

[S.Laptev]

Чтобы получить низкое выходное, мало-мальски похожее на необходимое, никак без низкоомных ламп не обойтись, целой батареи параллельно включённых, с большим суммарным анодным током,  огромным общим током по накалу, со сложной расскачкой и т.д.

[Михаил Михаилов]

16.07.2022 в 11:39, S.Laptev сказал:

Тупиковая ветвь в аудио ОТЛ, производителей осталось в мире 3-4...

Поясните, - а, собственно почему? Я не в плане производителей, а в Вашем утверждении: - тупиковая ветвь!

[Gegen]

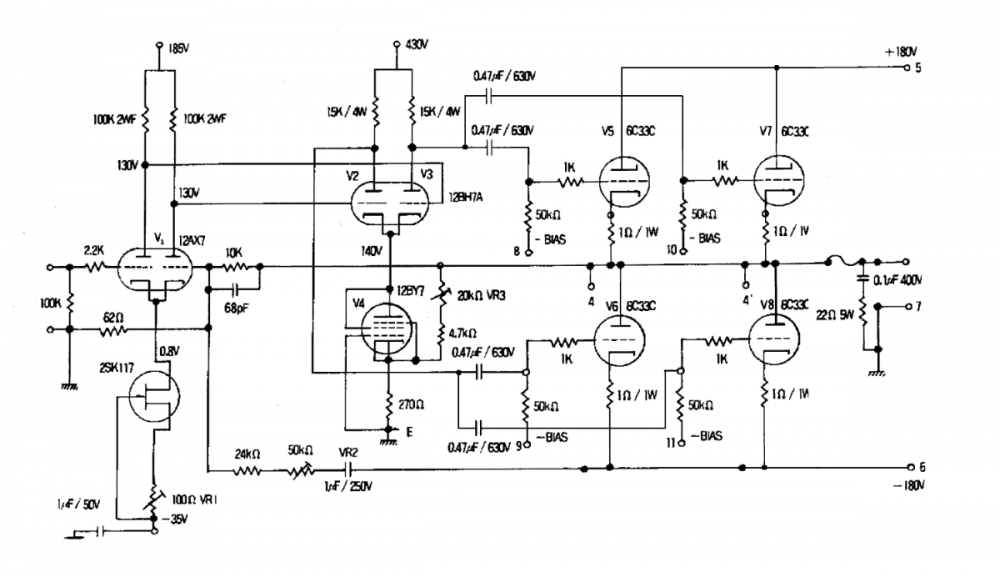

Чтобы на нагрузке 16 Ом получить Рвых 16 Вт, ток через АС должен быть 1А(школьный учебник физики).  Информация к размышлению и действию. Аттач.

[KAA]

Какой смысл включать пентод в источнике тока триодом, делая из заведомо хорошего источника заведомо плохой?

[ВВФ58]

2 часа назад, Gegen сказал:

Информация к размышлению и действию. Аттач.

Действовать пусть не всегда,но готовы.А вот размышлять...

[Gegen]

15.11.2022 в 12:46, KAA сказал:

Какой смысл включать пентод в источнике тока триодом, делая из заведомо хорошего источника заведомо плохой?

Думаю, разработчики с острова Хонсю не обратили на это внимания.  В-)

[Dolboyacher]

Думается, разработчики с острова Хонсю, в отличии от нас, не только начирикали схемку, но и собрали в железе в нескольких вариантах и всё хорошенечко обмерили, после чего приняли решение, руководствуясь принципом разумной достаточности между симметрией ДИФФ каскадов, позволяющей использовать равные анодные нагрузки и результирующим видом спектра на выходе усилителя. После двух ДИФФ каскадов с идеальной симметрией, на выходе предварительного усиления получим одни нечетные гармоники, маскировать которые будет нечем. И это при том, что большинство предпочитает SE, как раз , во многом, за наличие доминирующей второй гармоники. Это к тому, что категорично рассматривать решения в отдельных частях тракта отдельно от всего остального, имеет мало смысла, слушать-то мы будем усилитель вцелом.

p.s. Сам бы, предпочёл банальный резистор, пусть даже и мощный, чем ещё один элемент схемы подверженный временнОй деградации, имеющий свои НИ, микрофонный эффект и требующий дополнительного питания накала и панельки. На истину не претендую, в ламповом деле новичок, так, лишь мнение.

Edited November 17, 2022 by Dolboyacher

[Gegen]

Эту схему я собирал в конце 99х-начале 2000х.  Подарил ампы знакомому, у которого были АС  по паре 4А32 в колонке.  Товарищу оч нравились ,  габариты  для этих усилителей были не для моей  комнате 20кв.м, и для "выхода на звук" нужно было  порядка 30мин.

[Dolboyacher]

Вопрос был о целесообразности использовния пентода в триодном включении в качестве ИТ, и ,в общем-то, пытался донести, что бывает не всё так очевидно, как кажется. Так, для сравнения, нужно два варианта и их объективно\субъективные параметры. Рад, что Ваш знакомый получил то, что хотел. И да, кто бы чего не говорил, а этот "помоечный" динамик, особенно по 2шт в параллель, имеет достаточно большой потенциал для качественного и взрослого звука, в чем лично и убедился. Анатолий Иосифович, не подскажите, какое Rвых. получилось в итоге? Спасибо.

[Gegen]

1. ФИ в первом каскаде, диф.усилитель- второй каскад, в нём "чистота" ИТ не особо принципиальна.   2.  этом случае 2 шт 4А-32 вкл. последловательно.  3. R out не помню, прошло более 20 лет, честно говоря тогда этому не уделил особого внимания.  Жена была оч. рада, когда дома не стало этих моноблоков.

[Dolboyacher]

Ясно. У меня наоборот, когда имел мысль сменить АС на 4х 4а32-2-у4 на чего другое, жена была против, несмотря на то, что стоят эти ящики в комнате 19м2 и работают с усилителем размером с тумбочку :)

[ВВФ58]

17.11.2022 в 17:24, Gegen сказал:

1. ФИ в первом каскаде, диф.усилитель- второй каскад, в нём "чистота" ИТ не особо принципиальна.   2.  этом случае 2 шт 4А-32 вкл. последловательно.  3. R out не помню, прошло более 20 лет, честно говоря тогда этому не уделил особого внимания.  Жена была оч. рада, когда дома не стало этих моноблоков.

Откуда эта схема?

[Gegen]

Из Японии, в 1996г скачена моим товарищем, у него на работе был казённый инет. Товарищ работал нач. отд. АСУ ГПЗ.

[Kliver]

Здравствуйте.

1. Подскажите, по какой нагрузочной линии работают лампы в двухтактном бестрансформаторном ламповом выходном каскаде с двухполярным питанием и отдельным фазоинвертором? Если нагрузка очень высокоомная, то нагрузочная линия на ВАХ будет горизонтальной? Какая приведенная нагрузка будет для каждой лампы? Raa=Ra*2? То есть при нагрузке 10ком надо строить нагрузочную линию 20ком для каждой лампы? Какое динамическое мю получится у каскада? Примерно как у резистивного каскада с соответствующим Raa?

2. Какие отличия будут в звуке между вышеописанным двухтактным каскадом и СРПП на одинаковых лампах, например на 6Г1 при нагрузке 10кОм? Вы бы стали применять эти схемы на такую нагрузку?
