KAA Posted June 9, 2023 Posted June 9, 2023 10 часов назад, ВВФ58 сказал: Прошу советов и обоснований выбора той или иной лампы. Недостаточно данных. Нужны сведения по планируемой чувствительности и наличию/отсутствию общей ООС, при наличии - глубине. Quote
Александр Posted June 9, 2023 Posted June 9, 2023 Опять что то путаю..... ООС? два линейных триода..... нужна ли? и усиление ООС чуть съест.... и раскачка 6С4С .... Заблуждаюсь? С непосредственной связью? или с разделительным С ? Quote
KAA Posted June 9, 2023 Posted June 9, 2023 7 минут назад, Александр сказал: нужна ли? Я просто спросил, поскольку от этого зависит ответ. Нужна или нет - это автору затеи решать. И не обязательно два триода. Линкс, например, ставит драйвером к 2А3 310-й пентод, и это хороший выбор, а в оригинальном Лофтин-Уайте драйвером к 50-й, звучащей очень похоже, 24А. Если говорить о линейности, то самый линейный американской триод (и вообще самый линейный из известных мне хай-мю триодов) - 6Т7G, 6К5G к нему близок. Если в принципе говорить о линейности триодов с средним и низким Ку, то 231D WE имеет режимы с Кни по 2 гармонике 0,3% с третьей гармоникой ниже уровня шумов, а 247 WE позволяет получить суммарный Кни по 2 и 3 гармоникам 0,6% при размахе напряжения на выходе 40 вольт. 1 Quote
Александр Posted June 9, 2023 Posted June 9, 2023 Не сочтите за ленность, слаб в буржуинских лампах..... куда посмотреть про 6Т7G, 6К5G...... есть интерес.... всё с советскими..... Quote

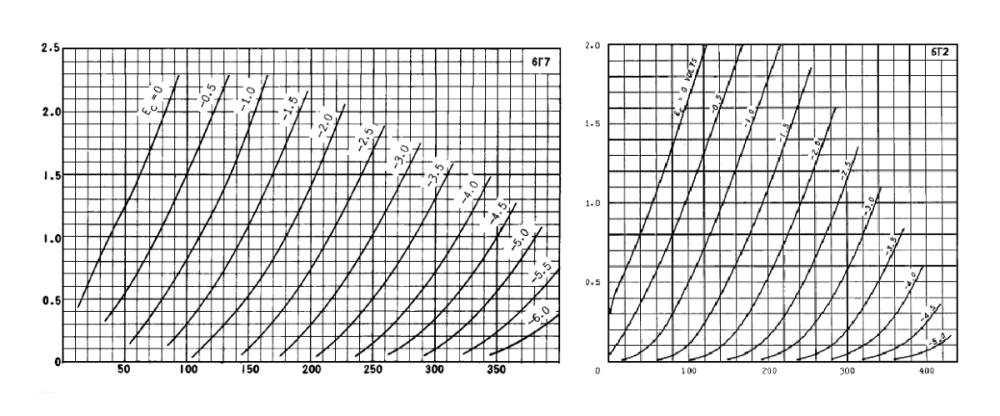

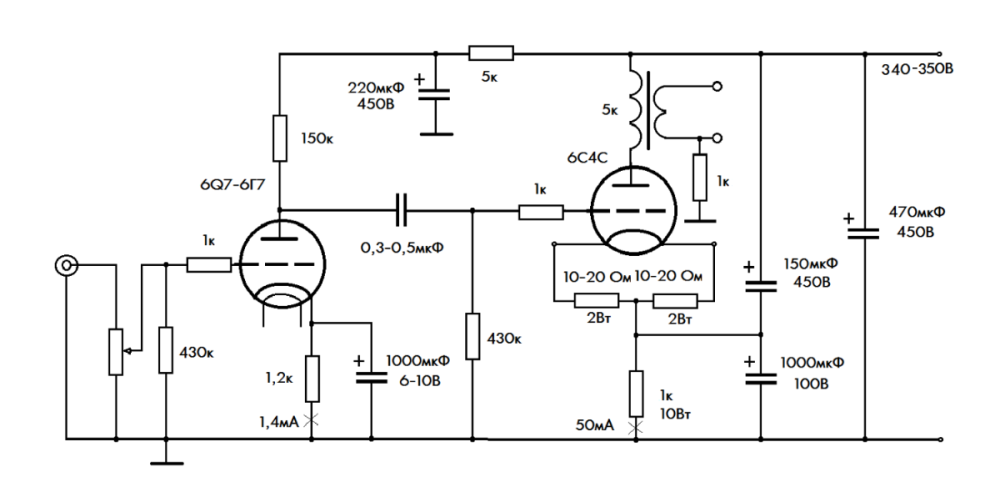

Gegen Posted June 12, 2023 Posted June 12, 2023 09.06.2023 в 13:12, ВВФ58 сказал: Хочу попробовать6С4С с автосмещением,кандидаты в драйверы:6Ф5М,6Г2 или 6Г7.Прошу советов и обоснований выбора той или иной лампы. Думаю, что речь об этой или подобной схеме. Из указанных драйверных подходит 6Г7 с меньшим вых. сопротивлением , потому, что при суммарной входной ёмкости 6С4С порядка 55пФ, ослабление на ВЧ порядка -1,5дБ; с 6Ф5М, 6Г2 около -3дБ, т.е. вдвое больше. 6K5GT оч. близка с 6Q7-6Г7 тр. часть. Лампы взаимозаменяемы. 3 Quote
Xpюн22 Posted June 12, 2023 Posted June 12, 2023 Я бы ещё бы посоветовал бы дать анодного питания им вольт 400...450 на верхнем выводе нагрузочного анодного резистора. 1 Quote
Александр Posted June 12, 2023 Posted June 12, 2023 (edited) 2 часа назад, Xpюн22 сказал: анодного питания им вольт 400...450 .... и катодным выставить режим? или и Rа увеличить? А если 600 - 650 В и 250 В на аноде? .... Edited June 12, 2023 by Александр Quote
KAA Posted June 13, 2023 Posted June 13, 2023 16 часов назад, Александр сказал: А если 600 - 650 В и 250 В на аноде? .... А на пике отрицательной полуволны сигнала сколько при этом на аноде будет?.. 1 Quote
Александр Posted June 13, 2023 Posted June 13, 2023 Да...... с горяча..... динамику не учёл..... свыше 300 В. ...... нужно пробовать..... пока не добыл иномарок..... есть предложения, но эмиссия низкая.... очень.....хочу столкнуть в лоб крутую 6Ф12П триод и с малой крутизной..... Quote

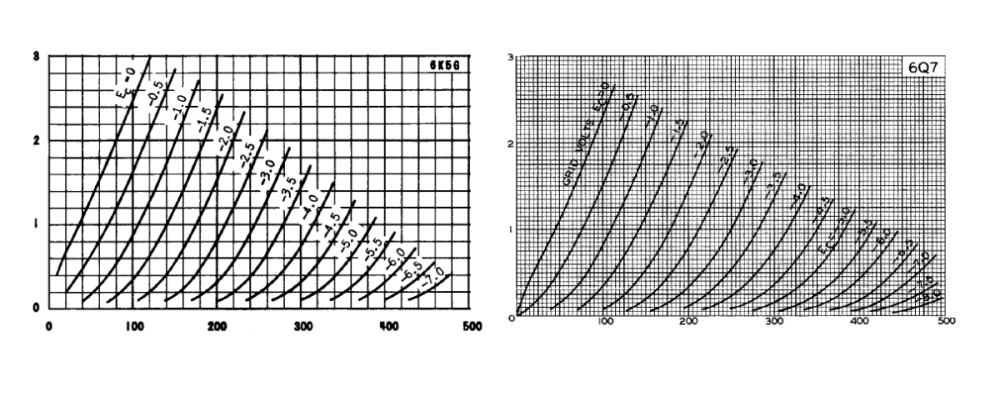

Gegen Posted June 13, 2023 Posted June 13, 2023 12.06.2023 в 12:26, Gegen сказал: 6K5GT оч. близка с 6Q7-6Г7 тр. часть. Лампы взаимозаменяемы. Аттач. 2 Quote
Xpюн22 Posted June 13, 2023 Posted June 13, 2023 100-150 к нагрузка, 450-500 в питание, на аноде пусть 250,ничего страшного, работают долго и счАстливо. Нет превышения ни по току, ни по мощности, а напряжениями старую октальную лампу не шибко испугаешь, пока вакуум норм. 1 Quote
KAA Posted June 13, 2023 Posted June 13, 2023 4 часа назад, Александр сказал: крутую 6Ф12П Не надо. 6Ф12П хороша сама по себе. В СССР выпускалось много других хороших ламп. 6Ф1П, например, в каскаде с катодной связью Вас может приятно удивить. Или 6Н15П, но будут некоторые сложности - входное напряжение придётся ограничивать и для высокоуровневых источников понижать. Или 6Н26П. Или, например, 6Ж3П в тетроде, которая в районе 1,75 вольта смещения линейна как палка при размахе входного напряжения до полутора вольт от пика до пика и позволяет взять смещение с инфракрасного светодиода в катоде (с дополнительной токовой подпиткой, ессно). 2 Quote
Александр Posted June 13, 2023 Posted June 13, 2023 (edited) 1 час назад, KAA сказал: смещение с инфракрасного светодиода в катоде (с дополнительной токовой подпиткой, ессно). Никогда не пробовал..... любой из пульта? из подсветки камеры? не пойму, как осуществить подпитку? Если не затруднит, куда посмотреть? С анодного на катод резистор? Параллельно лампе? Конденсатор не нужен? Имеются все выше названные..... поле деятельности расширилось..... 6Ф1П использовал в двухтактах, при отборе не огорчали, а вот 6Н15П и 6Ж3П только в радиоприёмниках..... Edited June 13, 2023 by Александр Quote
Gegen Posted June 14, 2023 Posted June 14, 2023 21 час назад, Александр сказал: хочу столкнуть в лоб крутую 6Ф12П триод и с малой крутизной..... Мон ами, это разные лампы, конструктивно, по параметрам и звучанию. Нужно ли "столкнуть" Лидию Русланову с Галиной Вишневской....? 1 Quote
KAA Posted June 14, 2023 Posted June 14, 2023 19 часов назад, Александр сказал: любой ? Возьмите АЛ107 или АЛ115 и подбором тока подгоните нужное. 1 Quote
KAA Posted June 14, 2023 Posted June 14, 2023 19 часов назад, Александр сказал: поле деятельности расширилось..... Вот Вам для примера один из вариантов схемы драйвера с катодной связью и вариант простейшей схемы SE с непосредственной связью между каскадами (только не пишите, что там на входе катодный повторитель - это не повторитель). 1 1 Quote
Александр Posted June 14, 2023 Posted June 14, 2023 14 часов назад, Gegen сказал: по параметрам и звучанию Вот и сделать выбор..... не по параметрам, а по звучанию......... А там жизнь рассудит..... кто душевнее, Лидия Русланова или Галина Вишневская...... микропародия передачи голос 😀 11 часов назад, KAA сказал: Вот Вам для примера Воздержусь пока от вопросов...... слаб в схемотехнике..... мне проще собрать, и чтоб через стрелочки и крутилочки доползло до сознания..... Quote
alss Posted June 14, 2023 Posted June 14, 2023 КАА, можно ссылку на нижнюю схему? Скорее всего там минус 98 В, чтобы не гнать 1 А через 200 Ом, тогда через входную лампу течет разумный ток 2 В/200 Ом=10 мА. Quote
KAA Posted June 14, 2023 Posted June 14, 2023 2 часа назад, alss сказал: КАА, можно ссылку на нижнюю схему? Скорее всего там минус 98 В Она у меня на компе сохранена. Ссылку не помню. Так и есть. Просто ачипятка. Quote
Александр Posted June 18, 2023 Posted June 18, 2023 Какой из заводских трансформаторов как входной можно использовать? В этой схеме? Quote
KAA Posted June 18, 2023 Posted June 18, 2023 3 часа назад, Александр сказал: Какой из заводских трансформаторов как входной можно использовать? В этой схеме? Neutrick NTL1, Hammond 850Q, UTC O-4, UTC O-26, да в принципе любой подходящий согласующий или маленький интерстейдж 10К:10К или около того, в зависимости от необходимой чувствительности и усиления, которое обеспечивают драйвер и выходной каскад. Можно и балансный вход организовать (в моём понимании это маст хэв для всех усилителей, кроме винил-корректоров). 1 Quote
Ден123 Posted June 22, 2023 Posted June 22, 2023 15.06.2023 в 01:34, KAA сказал: Она у меня на компе сохранена. Ссылку не помню. Так и есть. Просто ачипятка. Анатолий, добрый день. ЧуднАя схема, 10 мА через 10 кОм резистор нагрузки драйвера и 5/50 мА через катодный 200 ом резистор. Раскачка равна смешению выходной лампы, т.е. получить более 50% выходной мощности для данной выходной лампы с приличным уровнем искажений не получиться. Искажения будут обусловлены работой драйвера в зоне малых токов. Кроме того, я плохо представляю, какая лампа должна стоять на выходе со 100 В смещения. Quote
Rezvoy Posted June 22, 2023 Posted June 22, 2023 (edited) Вот такой макет был. Работал Edited June 22, 2023 by Rezvoy 2 Quote
Ден123 Posted June 22, 2023 Posted June 22, 2023 (edited) 14.06.2023 в 17:21, KAA сказал: Возьмите АЛ107 или АЛ115 и подбором тока подгоните нужное. В даташитах указывается 50 мА, подгоняем до него? За идею про 6ж3п - спс, сегодня попробую Edited June 22, 2023 by Ден123 Quote
