Gegen Posted April 13, 2024 Share Posted April 13, 2024 http://www.nehudlit.ru/books/detail707527.html Отрицательная обратная связь и ее применение. Цыкин Г. С. http://zzxm.narod.ru _ Книга Цыкина «Трансформаторы низкой частоты» 1 Quote Link to comment Share on other sites More sharing options...

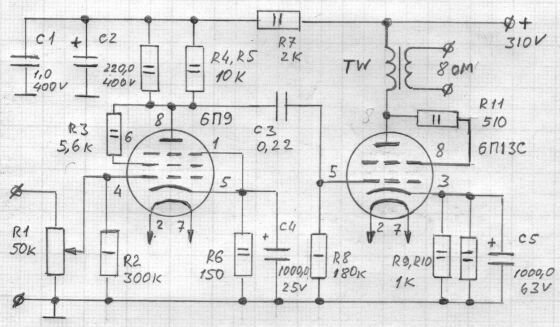

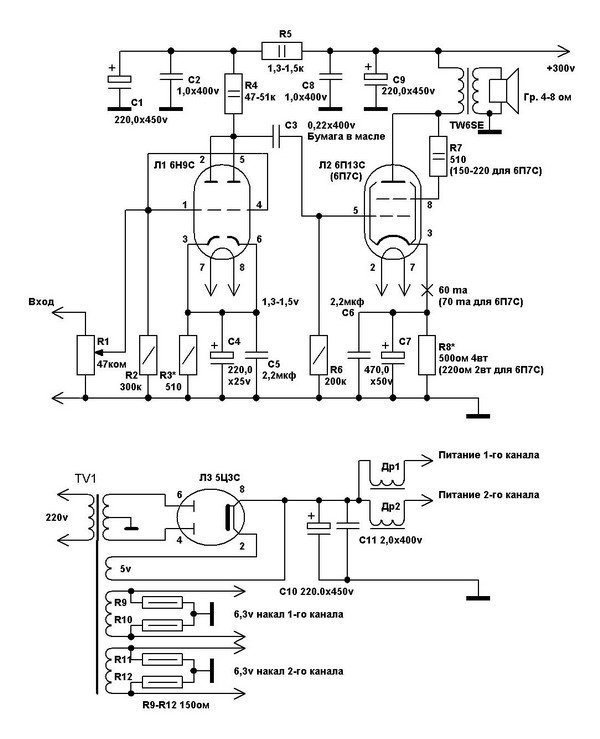

alss Posted April 13, 2024 Share Posted April 13, 2024 5 часов назад, CHEL_EV сказал: Активное трансформатора 170/0.8 2000вит 0.18 / 125 0.59 Ra трансформатора 2-2.2к для 8 ом КПД=0,85, еще меньше чем считал раньше., ладно, все равно будет новый трансформатор. При намотке обратите внимание на сопротивление вторичной обмотки - оно а) приведенное через квадрат коэффициента трансформации должно быть (приблизительно) равно сопротивлению первичной и б) д. б. как можно меньшим. Кстати, это есть у Г. С. Цыкина в рекомендованной Gegen книге, например, с. 369 в примере расчета; обоснование, естественно, в середине книги, на с. 199-203. Quote Link to comment Share on other sites More sharing options...
Александр Posted August 3, 2024 Share Posted August 3, 2024 06.10.2023 в 11:19, KAA сказал: Не надо уголь в сетку. Caddock, если есть возможность, или Corning. Если РГ 10кОм, а сеточный БЛП 357 кОм 0.5Вт поясните, разве РГ не шунтирует сеточный? а в выходной лампе сеточный - ные, при уровнях напряжений....... всё же на ваш взгляд заменить на выше перечисленные, дабы познать? А в аноде триода 6Ф12П два ВС - 5 параллельно по 43кОм стоит на что сменить послушать? Ничего не могу плохого про уголь написать....... Quote Link to comment Share on other sites More sharing options...
KAA Posted August 3, 2024 Share Posted August 3, 2024 2 часа назад, Александр сказал: разве РГ не шунтирует сеточный? А в аноде триода 6Ф12П два ВС - 5 параллельно по 43кОм стоит на что сменить послушать? По сопротивлению - да. По шумам - нет. Но БЛП ни на что менять не надо, бороуглеродистые резисторы и так малошумящие. Для начала - зачем в аноде триода 6Ф12П резистор на 10 ватт, если на нём не будет рассеиваться больше двух-трёх? Достаточно хорошего резистора на 5-7 ватт, Corning, OHMITE, ATE, Sage Silicohm, Ward Leonard, Clarostat, Dale... Quote Link to comment Share on other sites More sharing options...
Александр Posted August 3, 2024 Share Posted August 3, 2024 (edited) 1 час назад, KAA сказал: зачем в аноде триода 6Ф12П резистор на 10 ватт, Корпус закрытый, анодные рядом с лампами, сверху, еле тёплые, нравятся старые ВС, нужного номинала ВС 5 нет..... пробовал другие пятиватники, очень существенно греются..... понимаю что рассчитаны на это, но как то мне не спокойно....... Но вопрос в том, как вы к ВС в анодах относитесь? Просто личное мнение....... И если можно, лирическое отступление...... питание отдельное, 420В подаётся сверху, на карболитовую стойку с контактами (не знаю как называется, советская.....) тут же конденсатор питания, и стойка прям с анода к которой подпаивается конденсатор разделительный ....... очень удобно прикрутить анодные резисторы через отверстия в их выводах...... есть 5.1кОм +15кОм но неудобно распаивать..... и горячие резисторы близко от конденсаторов питания и разделительного чуть смущали..... лампы в панельках с алюминиевыми колпачками с пружинкой..... не знаю как правильно называются...... над лампами вентиляционные отверстия и с боков около резисторов....... конденсаторы в относительной прохладе...... Edited August 3, 2024 by Александр Quote Link to comment Share on other sites More sharing options...
KAA Posted August 4, 2024 Share Posted August 4, 2024 12 часов назад, Александр сказал: как вы к ВС в анодах относитесь? Как существо, отягощённое минимально необходимым набором инженерных знаний. Углеродные резисторы при применении в высоковольтных цепях имеют неприятное свойство: их сопротивление уменьшается с увеличением напряжения. Если каскад достаточно высоковольтный и имеет большой размах выходного напряжения, то при углеродном резисторе нагрузки может возникать эффект модуляции коэффициента усиления каскада сигналом. Небольшой, но каждый эффект нелинейности вносит свою долю в суммарную нелинейность усилителя. К слову, это одна из причин, почему углеродные резисторы так хороши в гитарных усилителях. Ну и термостабильность и временнАя стабильность у них не ахти. Если стоит задача добиться максимального качества, то в аноде место плёнке и проволоке. 2 2 Quote Link to comment Share on other sites More sharing options...
Александр Posted August 4, 2024 Share Posted August 4, 2024 5 часов назад, KAA сказал: то в аноде место плёнке и проволоке. Уж простите за назойливость....... С5 -5 5Вт. серебристые такие...... как по вашему мнению? отягощённому минимально необходимым набором инженерных знаний.... чем сам не могу похвастать....... 5 часов назад, KAA сказал: термостабильность и временнАя стабильность у них не ахти посему не приветствую горячие резисторы....... последовательное включение не спасает ситуацию? Всегда измеряю до пайки, в пару, и после....... Quote Link to comment Share on other sites More sharing options...
alss Posted August 4, 2024 Share Posted August 4, 2024 С5-5 - проволочные резисторы, ТКС не более ±150 миллионных, рабочая температура без снижения рассеиваемой мощности до 75 Цельсия.. 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted August 4, 2024 Share Posted August 4, 2024 4 часа назад, Александр сказал: последовательное включение не спасает ситуацию? Содержательно - спасает. Но конструктивно не очень красиво. С5-5 - очень неплохие резисторы. Ищите пензенские или нижегородские. И вторая тонкость: строго говоря, если брать даташитные параметры, то Вам подходят только 5-ваттные С5-5В (всеклиматического исполнения), потому что только у них максимальное рабочее напряжение по даташиту 600 вольт. У всех остальных - 400, а у Вас в схеме питающее напряжение каскада больше. Понятно, что оно не долбанёт, но с точки зрения инженерного подхода это неправильно. Или ищите 8-ваттные питерские в опрессовке. 1 Quote Link to comment Share on other sites More sharing options...
Александр Posted August 4, 2024 Share Posted August 4, 2024 (edited) 21 минуту назад, KAA сказал: подходят только 5-ваттные С5-5В (всеклиматического исполнения) Это чёрненькие цилиндры? есть такие....... но номинал...... лучше, так понял, последовательно набирать....... распределение напряжения........ И да, про напряжение рабочие для ВС от мощности знаю..... И у меня ОС С5-5В чёрные, завод не знаю, допуски 0,2 и 0,5%......... И раз пошла такая пьянка....... есть ОС УЛИ как они в сетку..... уголь......... Edited August 4, 2024 by Александр Quote Link to comment Share on other sites More sharing options...
KAA Posted August 4, 2024 Share Posted August 4, 2024 1 час назад, Александр сказал: Это чёрненькие цилиндры? И у меня ОС С5-5В чёрные, завод не знаю, допуски 0,2 и 0,5%......... есть ОС УЛИ как они в сетку..... Да. Лого завода нет? В принципе, почему бы не попробовать. УЛИ - резисторы высокостабильные, но не малошумящие. У них улучшены контакты (графитированные или серебрёные), слой углеродный толще, покрытие лаком поверх эмали, но в остальном это ВС, просто очень хорошие и с уменьшенной вдвое номинальной мощностью. 1 Quote Link to comment Share on other sites More sharing options...
Александр Posted August 7, 2024 Share Posted August 7, 2024 05.08.2024 в 00:32, KAA сказал: Лого завода нет? В принципе, почему бы не попробовать Все одного завода...... коробочки не сохранил...... Разных годов, советские...... Гожие? Попробовать попробую, номиналы просмотрю и мощности..... или искать другие? Quote Link to comment Share on other sites More sharing options...
KAA Posted August 8, 2024 Share Posted August 8, 2024 Попробуйте, лучше жалеть о сделанном, чем о несделанном. 1 Quote Link to comment Share on other sites More sharing options...
