Однотактный усилитель 6П13С, 6П31С

[megavolt84]

Имея более чем достаточное к-во этих ламп ( https://sonus.es/topic/398-raznoe-popolnjaemaja/#comment-9170 ), решил сделать на них  усилитель.  Кто делал, прошу помочь со схемами и  конструкциями.



[VSS]

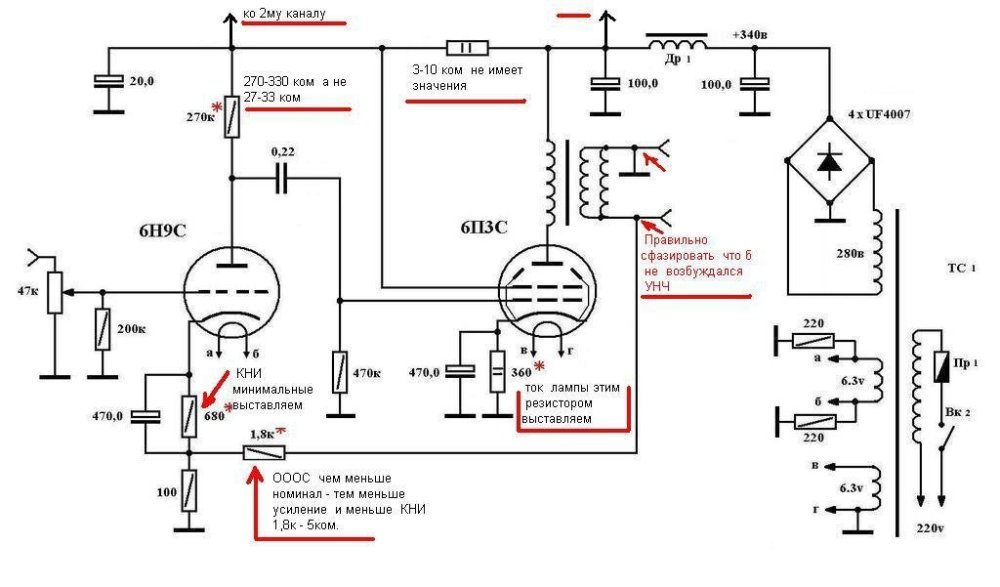

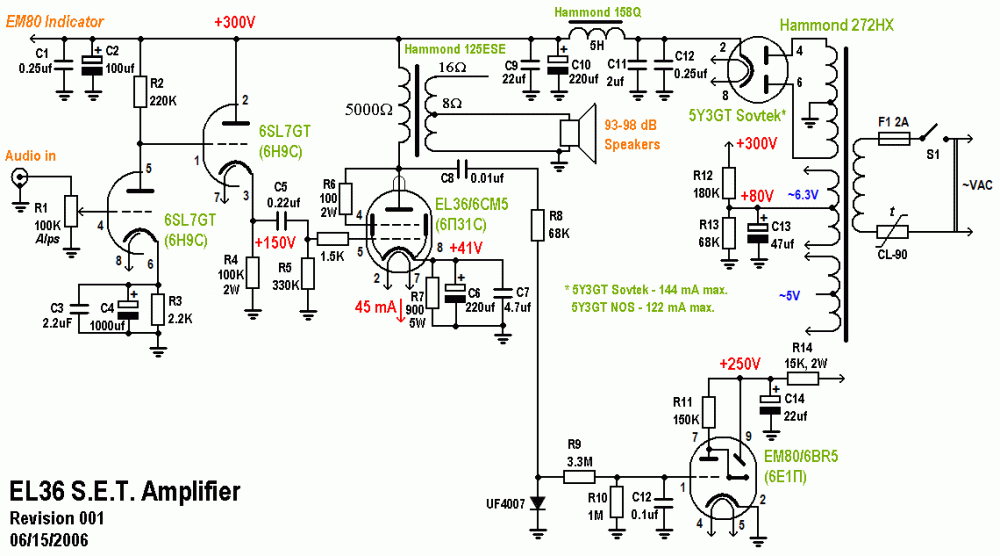

За основу взять можно этот вариант с сайта Игнотенко.

Только на экранной сетке половинку анодного, остальное нюансы.



[alss]

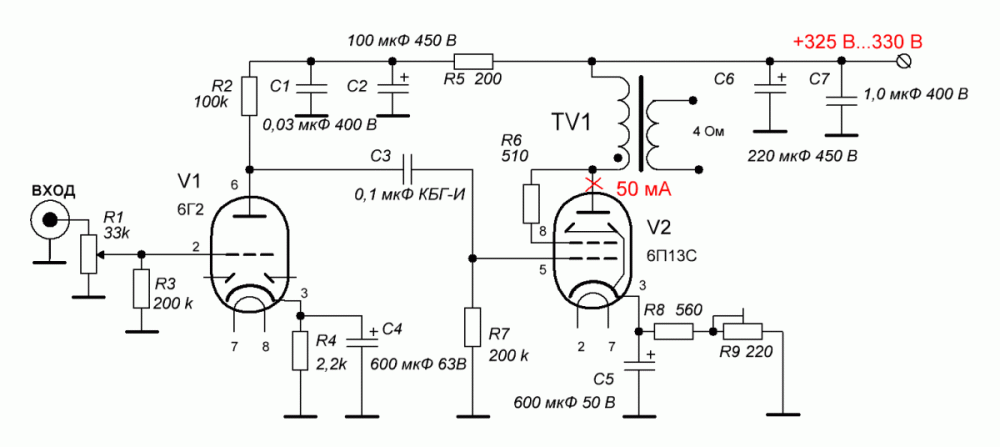

На старом аудиопортале Омельян представлял рабочие схемы, вот одна из них и кусочек переписки

"Установил сегодня лампы 6Г2. Ну, что сказать - звук обалденный! Что значит триоды! Режимы...
На катоде 2 В, резистор 2,2 кОм. Прогревается, слушаю весь вечер."



Изменено 8 сентября 2023 пользователем alss

[KAA]

[Ден123]

08.09.2023 в 12:54, VSS сказал:

За основу взять можно этот вариант с сайта Игнотенко.

Только на экранной сетке половинку анодного, остальное нюансы.



Насчет половины U на G2 в этой схеме - это шутка, однозначно.

Напряжение на второй сетке (G2) подбираем по минимуму искажений на полной амплитуде сигнала при заданных сопротивлении нагрузки и смещении.

G2 питаем отдельно от драйвера, хотя бы через RC цепочку. Лучше от делителя с током через делитель в 2-3 раза выше тока G2. Параллельно нижнему резистору ставим С номиналом, дающим частоту среза фильтра (совместно с верхним резистором) 1-10 Гц.

 Из катодной цепи 6п13с/31с можно убирать С, он мало что может дать, а отстроить с ним красивый спектр весьма затруднительно.

Изменено 10 сентября 2023 пользователем Ден123

[KAA]

6 часов назад, Ден123 сказал:

Лучше от делителя с током через делитель в 2-3 раза выше тока G2.

 Из катодной цепи 6п13с/31с можно убирать С, он мало что может дать,

Гораздо лучше. Вообще чем ниже выходное сопротивление источника питания экранной сетки, тем лучше.

Учитывая, что сопротивление конденсатора 470 мкФ на частоте 30 герц 11,3 ома - может дать. Можно поступить иначе и подключить катод к точке питания экранной сетки через 100 мкФ по схеме Ультрапат.

[zolman]

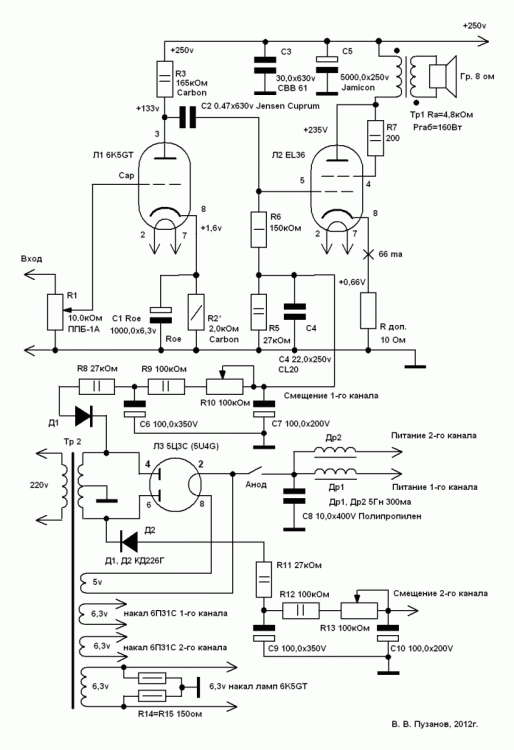

Мне вот эта нравится, только питание в  первом каскаде у меня 400-420вольт и комплектующие немного других фирм.

Изменено 11 сентября 2023 пользователем zolman

[Ден123]

11.09.2023 в 01:51, KAA сказал:

Учитывая, что сопротивление конденсатора 470 мкФ на частоте 30 герц 11,3 ома - может дать. Можно поступить иначе и подключить катод к точке питания экранной сетки через 100 мкФ по схеме Ультрапат.

Добрый день.

Насчет ультрапат - согласен, G2 по переменному напряжению лучше заводить на катод.

Как по мне, то в тетродах и пентодах (в тетрадном и пентодном включении)  лучше катодную цепь делать самым простым способом - иначе начнется "битва со звучанием конденсаторов" в катоде (с перебором типов, номиналов и марок кондесаторов) многократно описанная на старом АП. По памяти в ней (битве) были замечены Вадим Пузанов, УЛьФ, Резвой и иные опытные звукостроирели. По своему скромному опыту скажу, что спектр пентодов с автосмещением нешунтированным емкостью чище и КГ на 1-1,5 порядка ниже.

11.09.2023 в 12:21, zolman сказал:

Мне вот эта нравится, только питание в  первом каскаде у меня 400-420вольт и комплектующие немного других фирм.

На мой непросвещённый взгляд схема может быть немного модифицирована установкой развязки по питанию - резистор в цепи питания  драйвера и емкости питания драйвера.

Кроме того, я бы поменял местами R5 и R10 - в таком включении в случае потери контакта бегунка R10 напряжение смещения вырастет.

В этой схеме при питании драйвера 400-420 В это же напряжение будет на аноде выходной лампы, что приводит к необходимрсти снижения тока выходной лампы до 35-40 мА.

[zolman]

У меня в усилителе два питания : один для входного каскада 6k5gt  420вольт и  второй для выходного 6DQ6A 280вольт. В свое время была ветка на старом аудиопортале, где эта тема была расписана на много много страниц. Причем была приведена и с улучшением . Пузанов В. много экспериментировал с этими лампами  6п31,6DQ6b, EL36, E235L и делился этим на форуме.  Еще хороший вариант СРПП на 6н9с ,хоть некоторым и не нравится ,но  это дело личное.

Изменено 11 сентября 2023 пользователем zolman

[Ден123]

26 минут назад, zolman сказал:

У меня в усилителе два питания: один для входного каскада 6k5gt  420вольт и  второй для выходного 6DQ6A 280вольт.



Коллега, 2 независимых питания -это очень правильное решение.  Однако, как нам   догадаться об этом из приведенной схемы? 😉

В любом случае мои "пометки на полях" к приведенной схеме сохраняют свою "актуальность". )))

[zolman]

Кроме того, я бы поменял местами R5 и R10 - в таком включении в случае потери контакта бегунка R10 напряжение смещения вырастет.

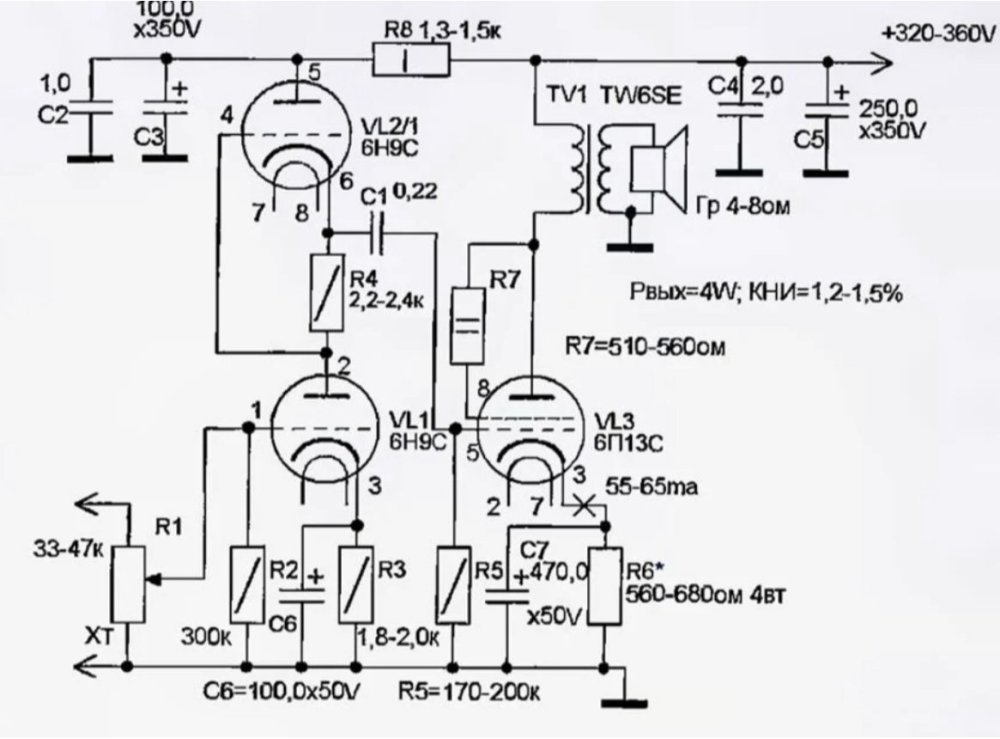

Можно и так, но за 10лет работы усилителя ,таких проблем не наблюдалось . В моем варианте стоит C-R-C фильтр   для первого каскада. Изначально собирал с одним питанием ,как в схеме. Схема весьма самодостаточна и звучит на мое ухо вполне прилично. Ее смело можно порекомендовать желающим собрать(можно применить в качестве альтернативы 6г7 в качестве драйвера,но питание драйвера не плохо бы увеличить). Было дело слушал долго   с  6н9с триоды в паралель, тоже не плохо при питании усилителя 300вольт





Мой знакомый слушает по этой схеме с СРПП , на выходе правда прижилась  6с4с.

Изменено 11 сентября 2023 пользователем zolman

[Gegen]

Давным-давно в 2006-7г я делал амп по этой схеме, послал её Володе Пронину, он сделал, и был оч доволен звуком(писал на портале), потом отдал усилитель сыну в Питер.  Одна из первоначальных схем Пузанову, в первом варианте он поставил в вых каскад  6L6 , купленные у Зимакова.

[Ден123]

12.09.2023 в 17:50, Gegen сказал:

Давным-давно в 2006-7г я делал амп по этой схеме, послал её Володе Пронину, он сделал, и был оч доволен звуком(писал на портале), потом отдал усилитель сыну в Питер.  Одна из первоначальных схем Пузанову, в первом варианте он поставил в вых каскад  6L6 , купленные у Зимакова.

Анатолий Иосифович , я всегда считал этот унч вашей разработкой, включая режимы, лампы, марку выходного трансформатора....  Да и год 2004, если верить Пузанову и  Аудиоворлду.

Сеть все помнит.  http://audioworld.ru/DIY/Tubes/ampl_10.html

Да и  "народ" схему именует "Манаковский однотакт на 6п13".

Изменено 12 сентября 2023 пользователем Ден123

[alex-amur]

Хочу на Али купить усилитель с 6П13С  https://aliexpress.ru/item/1005001899838136.html?spm=a2g2w.detail.rcmdprod.22.28342213WUjGzd&mixer_rcmd_bucket_id=aerabtestalgoRecommendAbV4_controlRu1&ru_algo_pv_id=22fb9c-476f2e-0b663c-534ca1&scenario=pcDetailBottomMoreOtherSeller&sku_id=12000018058080975&traffic_source=recommendation&type_rcmd=core и переделать.

Стоит ли и как?

[Gegen]

С одной стороны, цена за изделие - приемлема, за доставку - высоковата.  В азиатской части России - Омск, Томск, Новосибирск за доставку будет меньше,  на  д. востоке ешё снизится.

Как кит - я бы взял, переделав драйверный каскад, потому, что входная динамич. ёмкость двух триодов 6Н2П  порядка 105пФ, плюс  ещё порядка 15 пФ входная ёмкость и монтаж. Можно включить 6Н2П(ЕСС83) SRPP каскадом, или заменить её на 6С3П, или 6Ж9П, 6Ж10П, 6Ж32П в триодном вкл. Если возникнет желание, можно увеличить отверстия и поставить октальные панели для драйверных  ламп...

Удачи!

[KAA]

Поддерживаю. Как кит пойдёт, решение драйвера не ахти. Только насчёт 6Ж10П сомневаюсь, уж очень специфические у неё анодно-сеточные характеристики.

[Gegen]

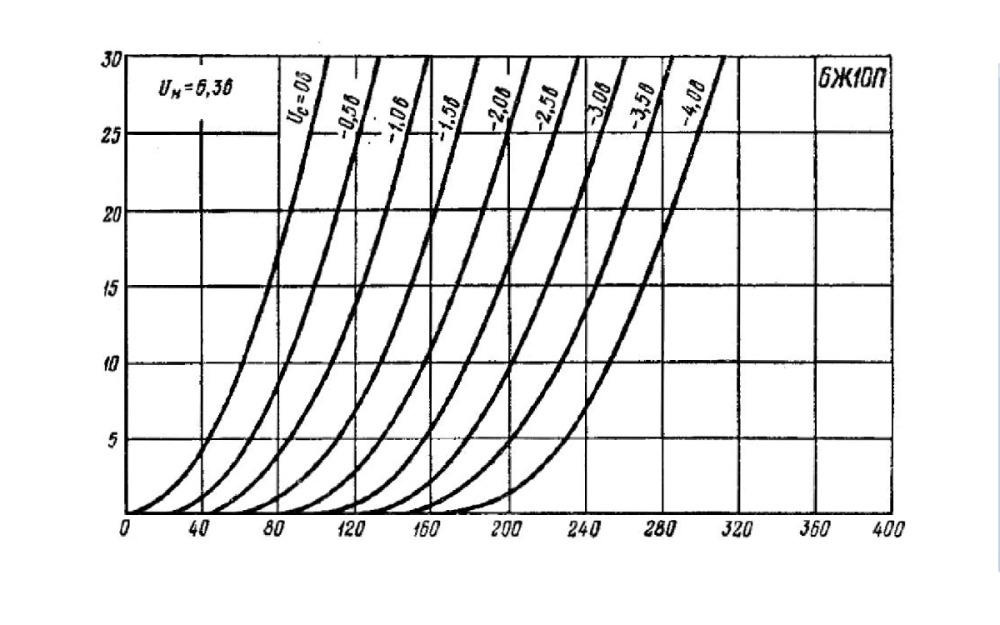

В пентоде-да, 6Ж10П; я когда-то тоже сомневался, аттач in triod.



[KAA]

4 часа назад, Gegen сказал:

 in triod.





Я бы как вариант 6Ж38П в пентоде поставил со смещением в районе полутора вольт.

[Gegen]

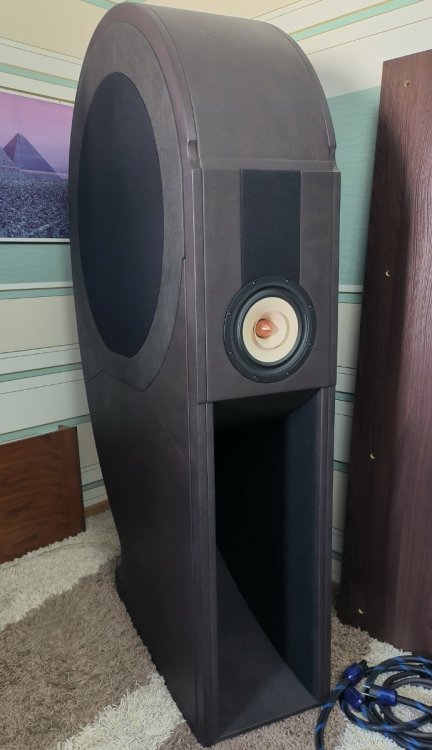

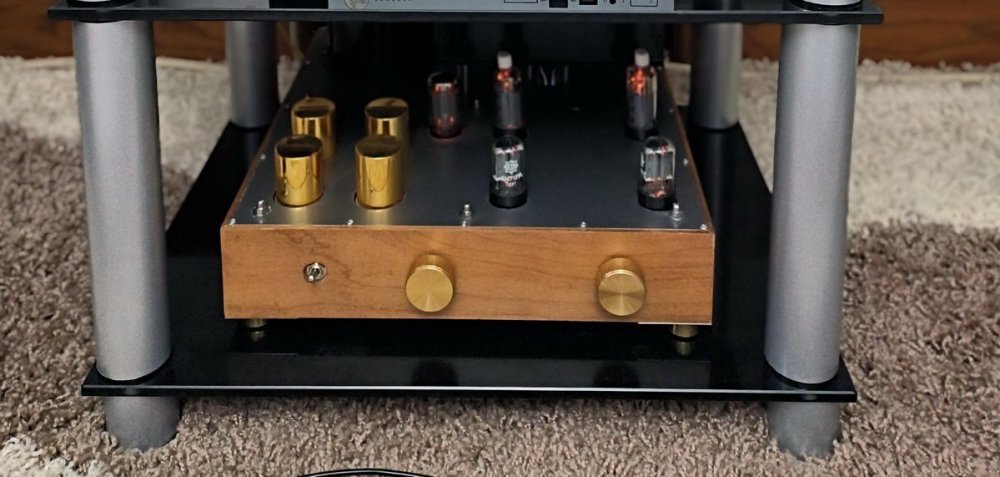

Любимый усилитель 6П13С моего товарища Павла Чернова, драйвер 6Н7С, вых. каскад с фиксированным смещением.  АС с громкоговорителями "ТангБанд" 8".  Хотя мы с Пашей ещё в начале 2000х увлекались усилителями на 300В.

[alex-amur]

12 часов назад, Gegen сказал:

Любимый усилитель 6П13С моего товарища Павла Чернова, драйвер 6Н7С

Красиво, однако. А какая чувствительность о входу? Ну и полоса воспроизводимых частот?

[Gegen]

Чувст. ~1-1,5V RMS , АЧХ 30Гц-30кГц,  выходные трансформаторы Ra-5к, намотаны на японском железе, были когда-то куплены в ф-ме "Авант-электрик" СПб.

[alex-amur]

18 часов назад, Gegen сказал:

Чувст. ~1-1,5V RMS , АЧХ 30Гц-30кГц,  выходные трансформаторы Ra-5к, намотаны на японском железе, были когда-то куплены в ф-ме "Авант-электрик" СПб.

Понятно, спасибо Анатолий Иосифович. Великовата чуйка по входу, АЧХ великолепная! Конечно качество изготовления и железо выходных трансформаторов много значат.

[Gegen]

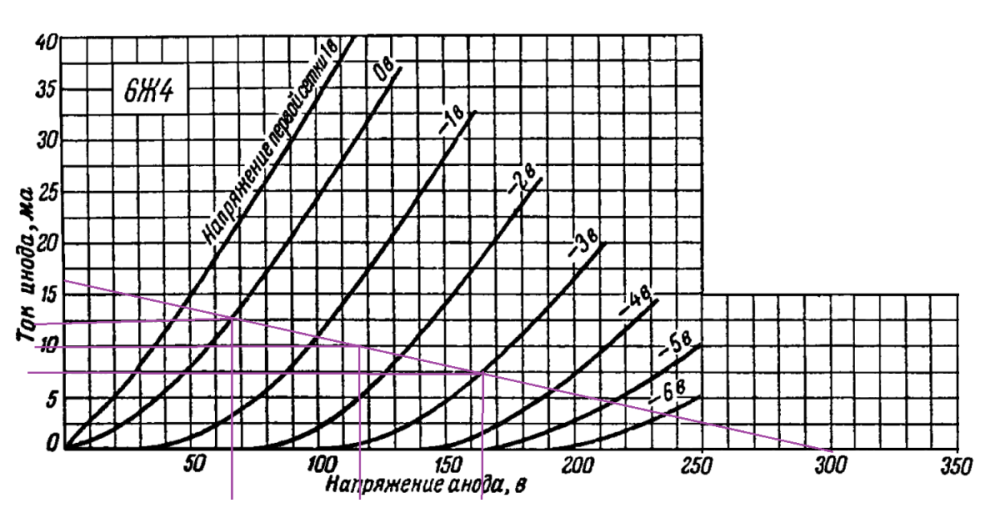

Драйвер 6Ж4 ; Еа-300В, Ra-18k, Rk-0,15k,  амплитуда вых напряжения до 50В.

[ТаргеТ]

Анатолий Иосифович, чутка не хватает 50В с моей вых. лампой.

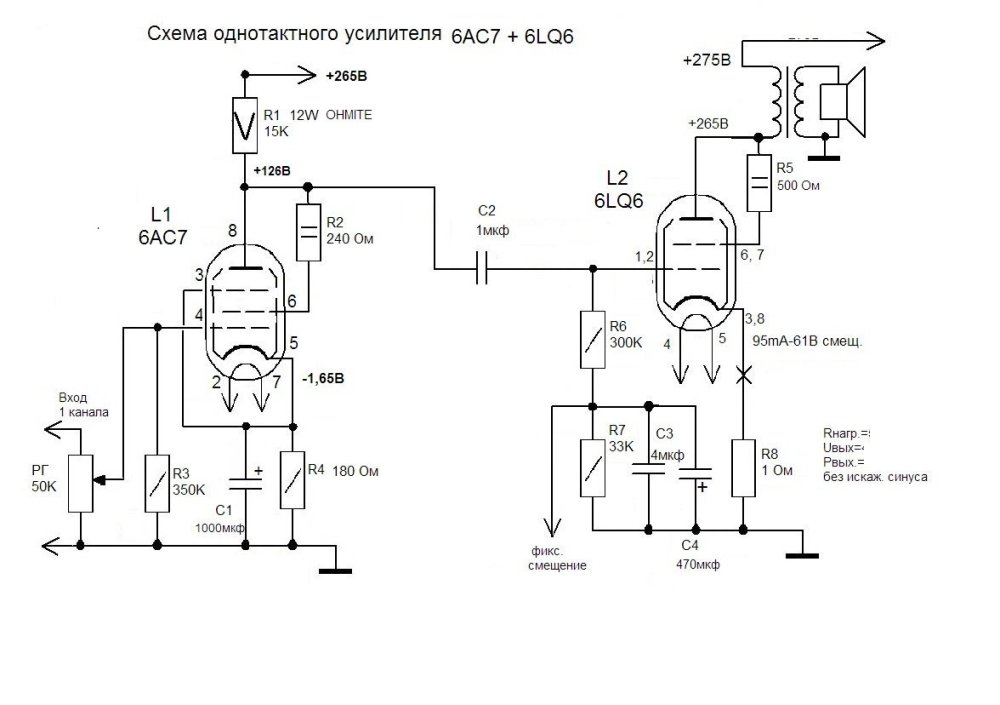

До этого он был на 6Н9С SRPP+6П36С.  Звучал Вяло. Замена на 6АС7 в триоде дала прирост по драйву, но вот всё равно чего-то не хватает, Напряжение смещ. вых лампы -60В и ток 95мА. И мне кажется третья гармоника высоковата, вот.. по входу 0,7В. Можно и 1 В подать- синус не ломает на выходе.

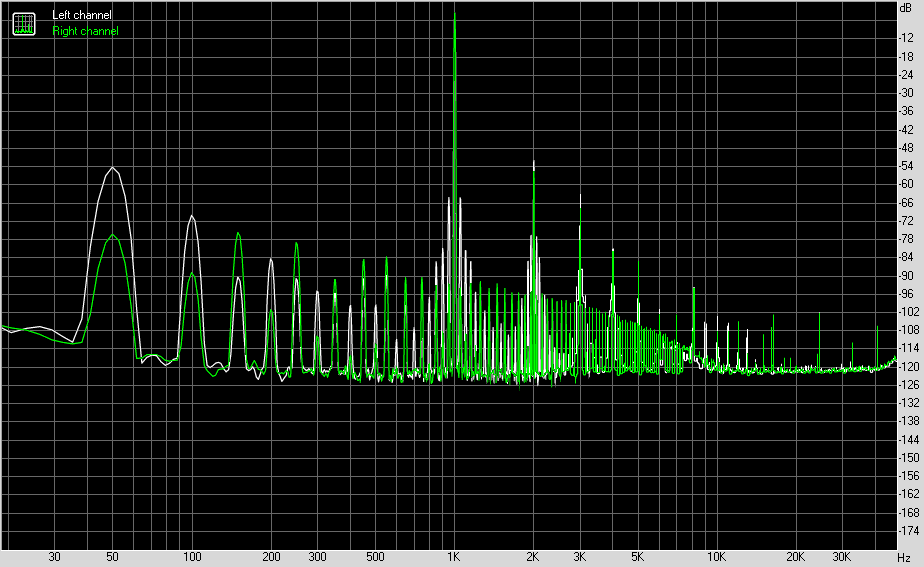

Вот картинка.

Сейчас думаю 6АС7 перевести в пентод (но говорят звук грубеет) или применить что-то типа 6Н8С в два каскада усиления. Или что-то ещё но не знаю.

Есть возможность увеличить Ea драйвера до 350В

















[Gegen]

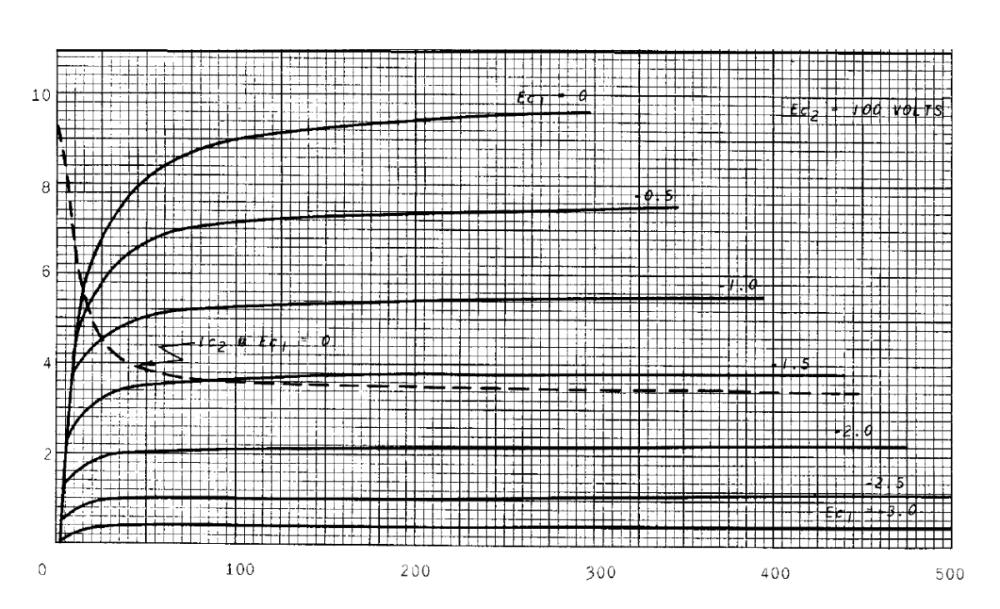

Точно ли знаете Вы,  чего хотите, возможно,  это бег за летучей мышью в сумерках... В-) ВАХ  6Ж3.
