Тоже неплохо забытое старое


Recommended Posts

  • 2 weeks later...
  • 3 weeks later...
  • 2 weeks later...

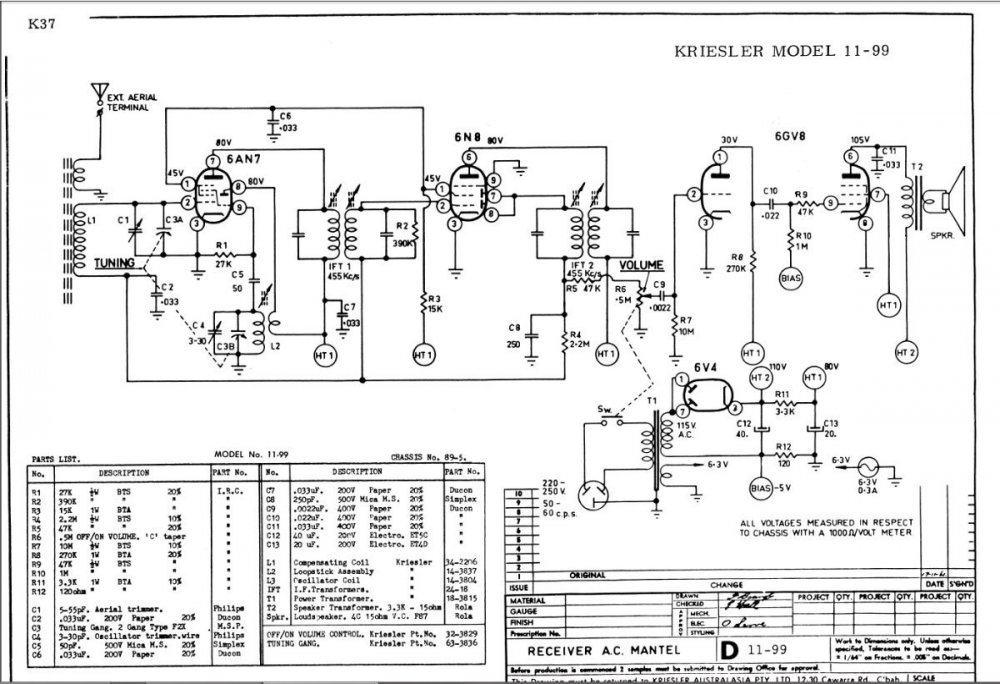

Как-то не шибко по-фэншуйному заверчено. Особенно первый каскад УНЧ в микротоковом режиме со смещением током утечки сетки доставляет. Хотя они на нескольких предыдущих схемах сплошь такие, но тут уж совсем лихой режим какой-то.

Link to comment
Share on other sites

10м - наверняка многовато, помнится в "Харьков-63" в сетке 6Н2П то ли 4,7, то ли 5,1мег. большой номинал стоял в сетке 6Н2П магн. "Айдас",  номинал не помню... в "Яузах" - тоже...

Link to comment
Share on other sites

В Яузе-6 резистор 5,1 мега стоял в сетке 6Н1П, что для неё много. А в Яузе-10 - столько же в сетке 6Ж32П, что вполне нормально и даже с запасом, ей можно до десяти. У Айдас-9М в первом каскаде 6С62Н, для неё смещение током сетки - штатное, но по даташиту ей положен один мегом, а в Айдасе стояло 5,1.

Link to comment
Share on other sites

Сейчас посмотрел справочник по магнитофонам Курбатова и Яновского 1966г, "Яуза-5" 1й выпуск, 6Ж1П с гридликом 10 мег, 2й выпуск 6Н2П, гридлик 5,1мег,  "Комета"  1й вып - 6Н2П 10мег...

Link to comment
Share on other sites

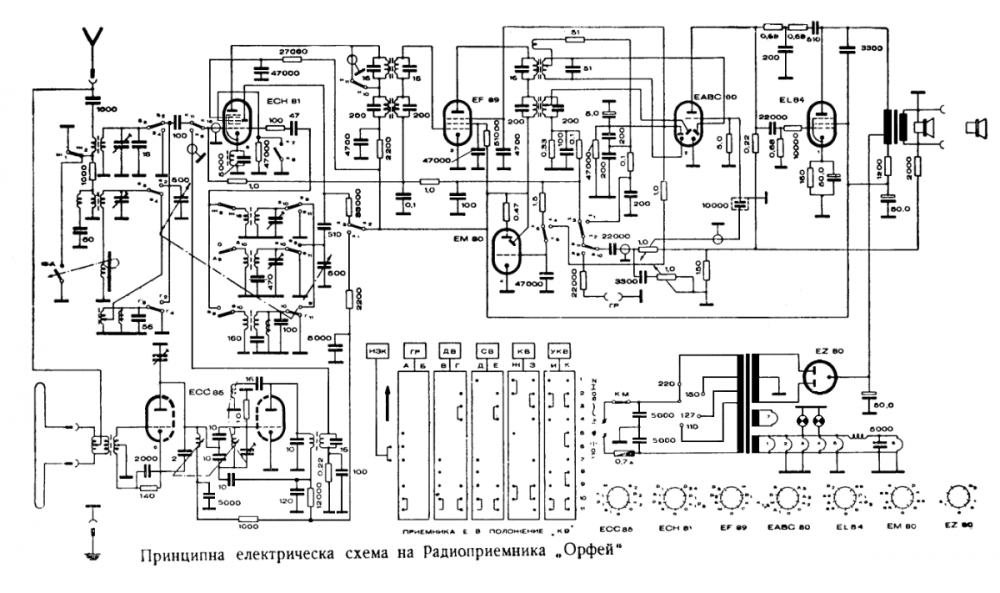

  • 7 months later...

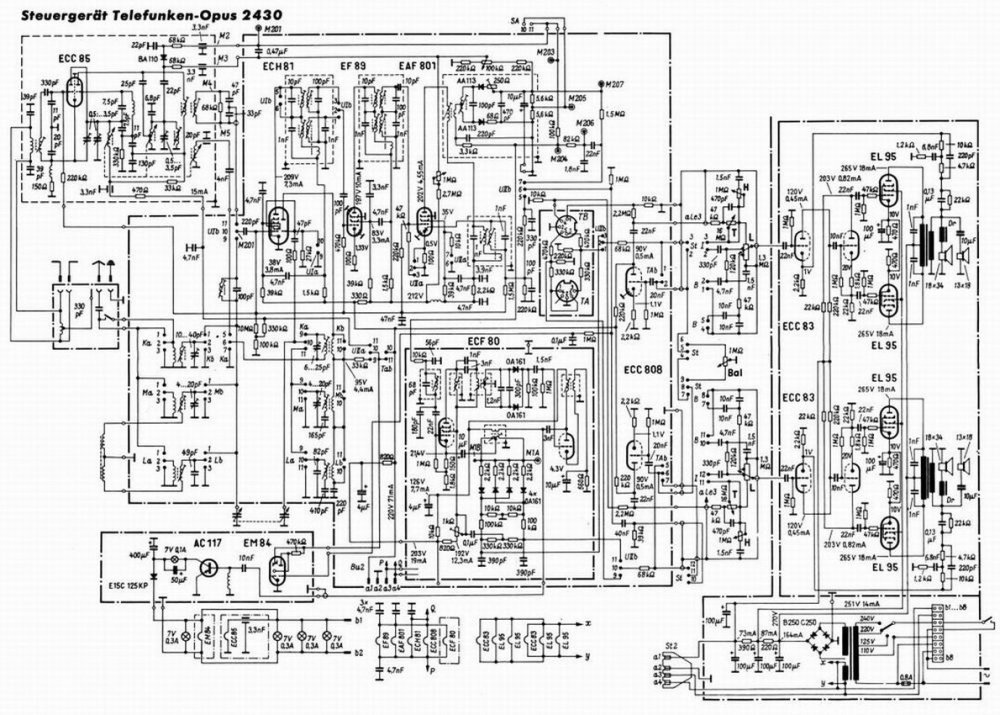

  • 2 weeks later...
  • 2 months later...

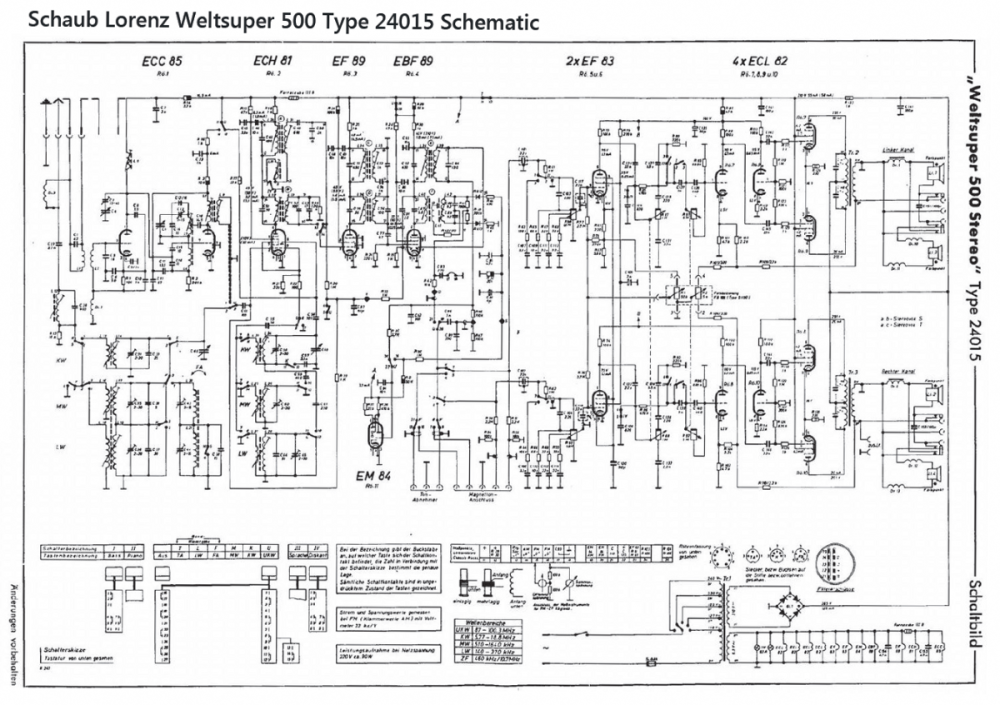

Здесь происходит Т-мост (у гитаристов это называется Presence, а у не очень сильных в английском и исторически ближе стоявших к немецкому отечественных - Präsens), и цепь подъёма Нискеэ!!Чэзтотэ!!!.
Зочемъ аффторам понадобилось выпёрдывать середину - тайна сия велика есть...

Link to comment
Share on other sites

Данная цепь осуществляет небольшой подъём НЧ и  ВЧ, делая звучание приёмника субъективно более приятным для слушателя. Бывало в некоторых приёмниках.

  • Like 2
  • Thanks 1
Link to comment
Share on other sites

Т моста, как такового, нет в этой схеме, есть коррекция по нч и по вч (с учетом ачх прилагаемой акустики), конденсатор 220 пф - обычный "успокоительный", обычный же резистор разделен на 2 части с целью добавить подьем ВЧ, и, как верно замечено, добавлены параллельные RC для подъема НЧ. По факту середина как раз присажена.

На схеме "18 х 34"  и "13 х 18" - размеры овальных динамиков в штатных АС, в см, разумеется.

Link to comment
Share on other sites

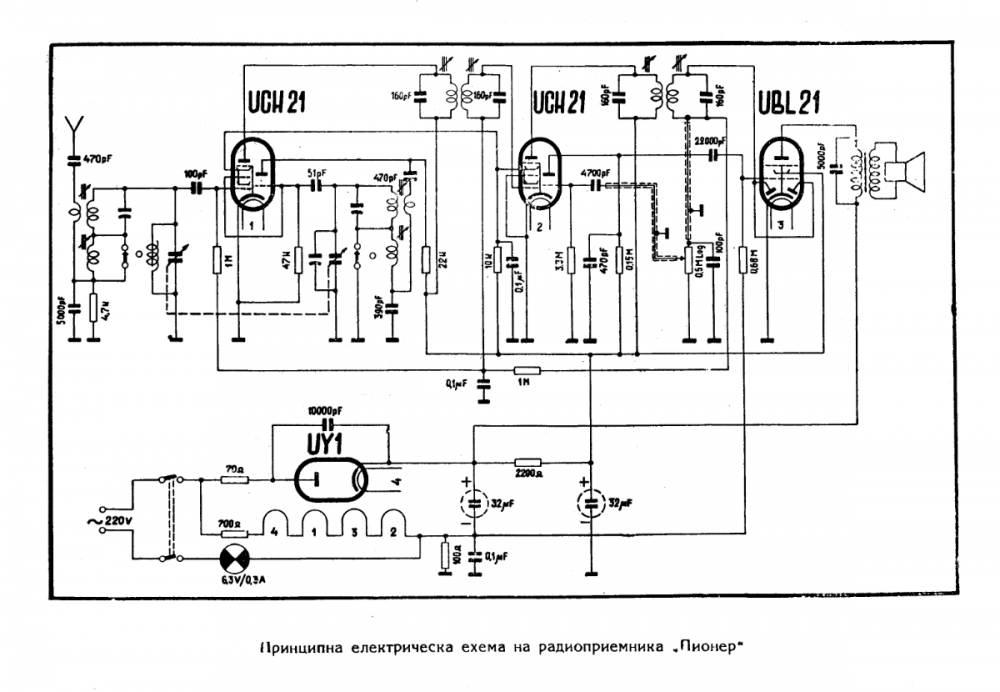

  • 4 weeks later...

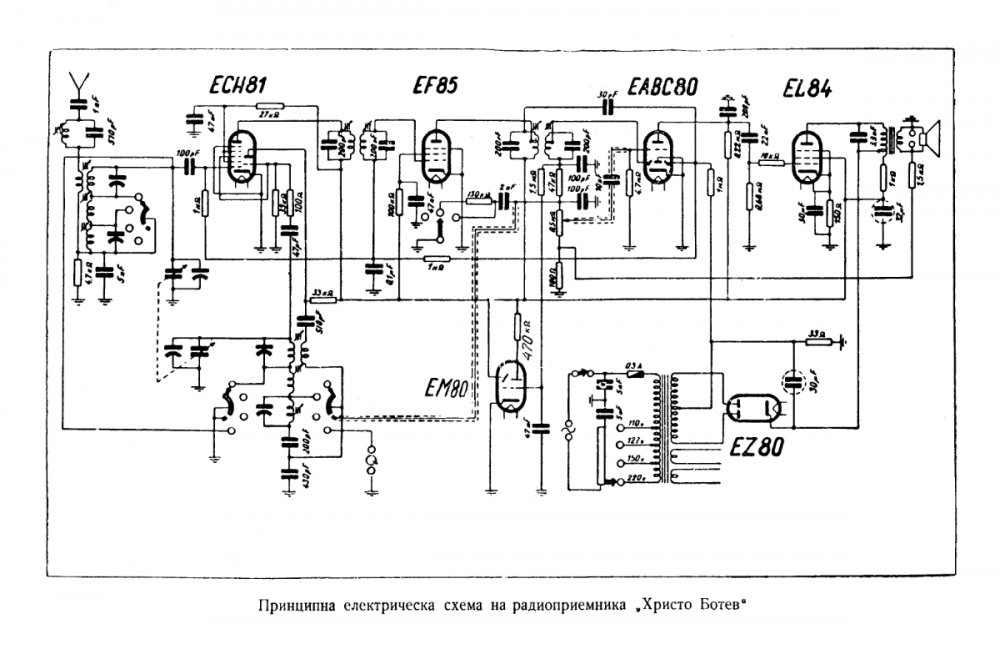

  • 1 month later...

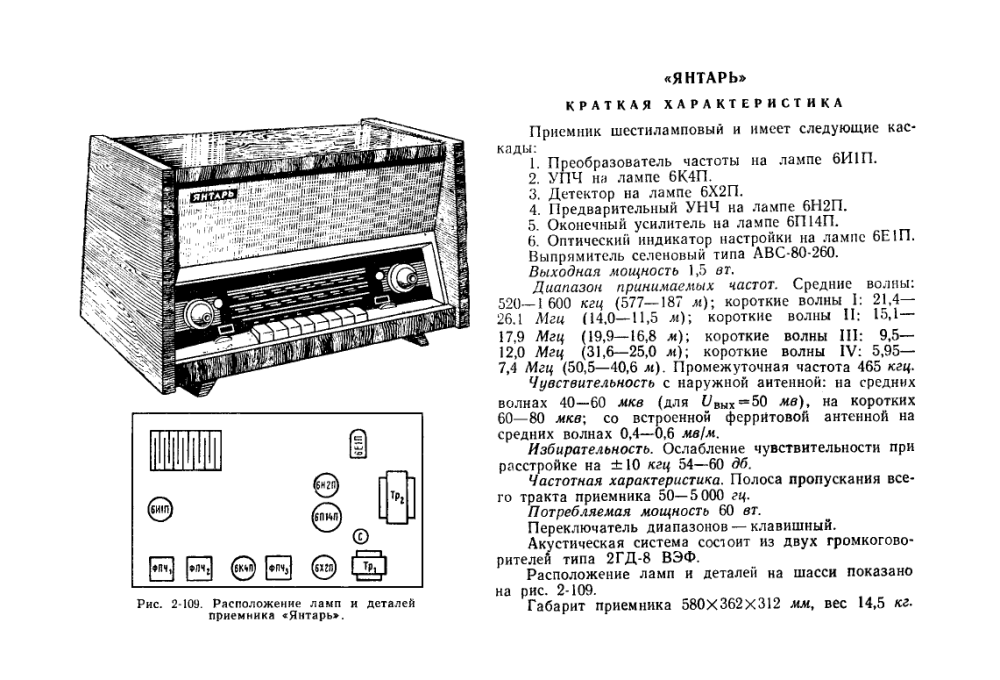

Янтарь, единственный гражданский радиоприёмник в СССР, с КВ диапазонами от 11м, выпускался на заводе ВЭФ с 1961г. Цена около 150руб. Мечта многих DX любителей музыки 60х-70х.







  • Like 2
  • Thanks 1
Link to comment
Share on other sites

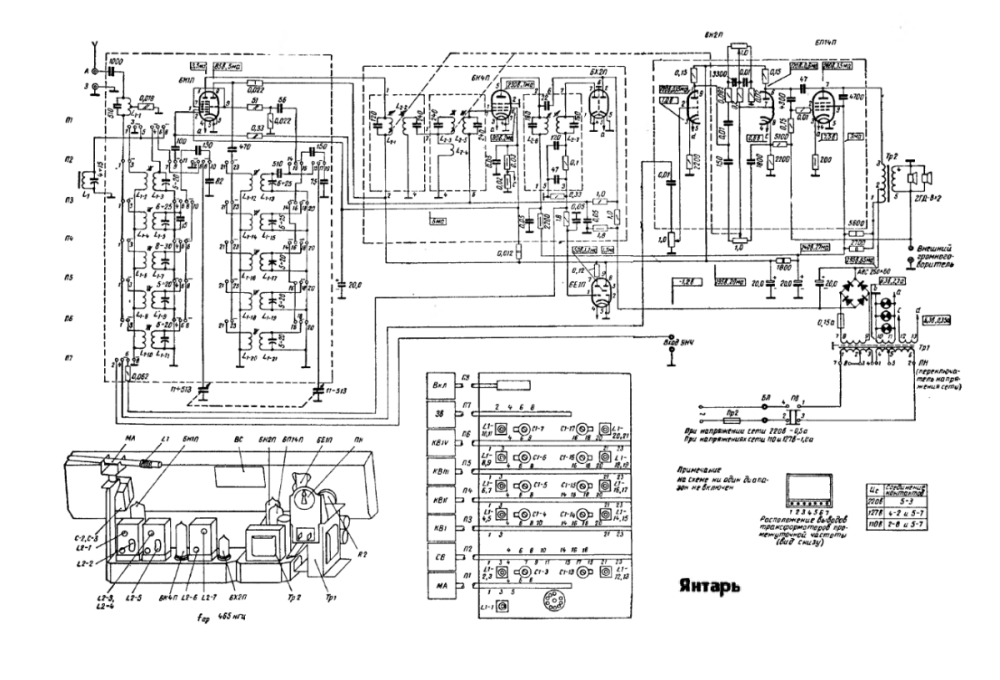

Просто и со вкусом. Отличная избирательность обеспечивается двухконтурным ФСС с резонансным УПЧ, причём полоса пропускания ФСС регулируется одновременно с тембром ВЧ.

Link to comment
Share on other sites

Судя по приведённым диапазонам - это версия Латвии-М для экспорта, не полагалось на внутренний рынок делать с такими КВ и без ДВ. Наверняка сделано раз-два и обчелся экземпляров...

Link to comment
Share on other sites

Интересная организация питания. Ослабление пульсаций анодного напряжения в выходном трансформаторе и отдельная обмотка питания накала первой лампы УНЧ, отвязанная от шасси.

Link to comment
Share on other sites

6 часов назад, Xpюн22 сказал:

 Наверняка сделано раз-два и обчелся экземпляров...

По данным с сайта В.Харченко, сделано 30тыс, мне писал товарищ из Риги, ранее работавший на ВЭФ, что сделали 50тыс. году в 2009-2010 он предлагал мне такой, но я ответил, что в моей 2х комнатной его будет некуда поставить, и есть, что слушать, переносной "Сони" с 11м, двойным преобразованием.

Link to comment
Share on other sites

5 часов назад, ВВФ58 сказал:

Никогда не задавался вопросом:а как определить класс радиоприёмника?

По ГОСТу, как и любой другой аппаратуры. Последний союзный по приёмникам был по-моему ГОСТ 5651-89, перед ним ГОСТ 5651-82.

Link to comment
Share on other sites
