kuly-s Posted February 10, 2023 Share Posted February 10, 2023 (edited) Какая лампа самая близкая по характеристикам лампе AD-1 - может быть пара ламп в паралели будет похожа очень близка! Давно где то читал к примеру 4п1л в паре запаралеленые меняли в панельки AD1 Edited February 10, 2023 by kuly-s Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 11, 2023 Share Posted February 11, 2023 AD1 меняют много на что, ибо "а куды деваться-то?", но наиболее близкая замена 2а3/6с4с. Но тоже не прямой аналог. 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted February 11, 2023 Share Posted February 11, 2023 Не наиболее. Наиболее близкие замены: PX4 - практически аналог, AD1n производства Тесла - прямой аналог с косвенным накалом, а также более мощная DA30 производства Маркони/Осрам. Не требуют изменения напряжения накала. 1 Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 13, 2023 Share Posted February 13, 2023 (edited) Были случаи подгорания ( в немецких радивах) накальной обмотки при втыкании АД1н Тесла, смотрим ток накала. Еë электродная система ну никак не похожа, ибо подогревная.Поэтому ну да, как то заменяет... Но смысл? Кроме того, я так понимаю, вопрос -"чем заменить более доступным и (возможно) максимально близким по характеру звука?". Edited February 13, 2023 by Xpюн22 Quote Link to comment Share on other sites More sharing options...
KAA Posted February 13, 2023 Share Posted February 13, 2023 5 часов назад, Xpюн22 сказал: максимально близким по характеру звука Тогда опять же PX4. Они доступнее AD1, прямо заменимы по накалу и аноду с небольшой регулировкой смещения и обладают очень сходной звуковой сигнатурой. 2A3 звучит иначе, а ранние сингл плейты, более похожие на АD1, запредельно редки и стоят уже не как один, а как два чугунных моста. 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted March 12, 2023 Share Posted March 12, 2023 Если делать амп с нуля для себя, наши ГУ-15 - AD1 "для бедных". Quote Link to comment Share on other sites More sharing options...
KAA Posted March 12, 2023 Share Posted March 12, 2023 Факт. Отличная копеечная лампа. А если снять колпак - ещё и красивая. 1 Quote Link to comment Share on other sites More sharing options...
kuly-s Posted March 14, 2023 Author Share Posted March 14, 2023 Добрый день! А можно узнать? Режим ГУ-15, трансформатор, схема, драйвер?Режим ГУ-15, трансформатор, схема, драйвер?Режим ГУ-15, трансформатор, схема, драйвер?РеРежим ГУ-15, трансформатор, схема, драйвер?жим ГУ-15, трансформатор, схема, драйвер? Режим ГУ-15, трансформатор, схема, драйвер? Режим ГУ-15, трансформатор, схема, драйвер? Quote Link to comment Share on other sites More sharing options...

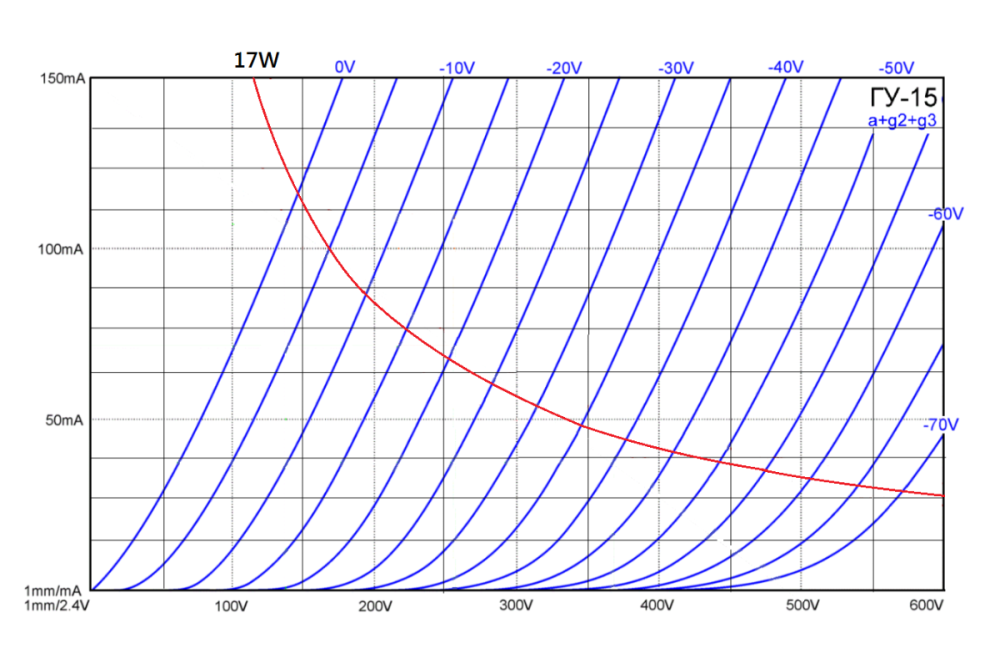

KAA Posted March 15, 2023 Share Posted March 15, 2023 Режим - на ВАХ :), они есть и в триоде, и в пентоде. Схема - какая хотите, они прекрасны и в однотакте, и в двухтакте, а средний вывод катода и расширяет варианты использования и оное упрощает. Драйвер - 4П1Л, 4/10/12Ж1Л, 6С1Ж, 6Б8С, 2П1П, 2Ж27Л, 12С3С с кенотроном 5Ц9С - если охота выпендриться с дизайном. Трансформатор - 2,5К и выше. В пентодном включении очень позитивно реагирует на стабилизацию напряжения второй сетки или хотя бы высококачественную фильтрацию. Оптимум экранного напряжения - 200 вольт. 1 2 Quote Link to comment Share on other sites More sharing options...
Gegen Posted March 16, 2023 Share Posted March 16, 2023 Макс мощность рассеиваемая анодом-15Вт, экр сеткой-4Вт, в триодном нормально суммарная-17Вт, внутреннее сопротивление порядка 1к. 1 2 Quote Link to comment Share on other sites More sharing options...
KLIM Posted March 16, 2023 Share Posted March 16, 2023 Доброго всем аудиофильского! Интересно было бы посмотреть схему SE на двух ГУ-15 в параллель, может кто поделится, если такая есть у кого? Quote Link to comment Share on other sites More sharing options...
KAA Posted March 17, 2023 Share Posted March 17, 2023 19 часов назад, KLIM сказал: на двух ГУ-15 в параллель Вопрос: зачем и в каком включении? В триодном? Левые низкоомные триоды, будучи экстраполируемы источниками напряжения, по природе своей плохо подходят для запараллеливания, а если мощности мало - для этого есть пушпул. Параллелить надо пентоды, тем более что ГУ-15 славятся большим разбросом ВАХ, а для пентодного включения в параллель это не критично... В пентодном? Схема на N лампах в параллель ничем от схемы на одной лампе не отличается, кроме раздельных антизвонников в управляющих сетках. И опять-таки для этого есть пушпул. Quote Link to comment Share on other sites More sharing options...

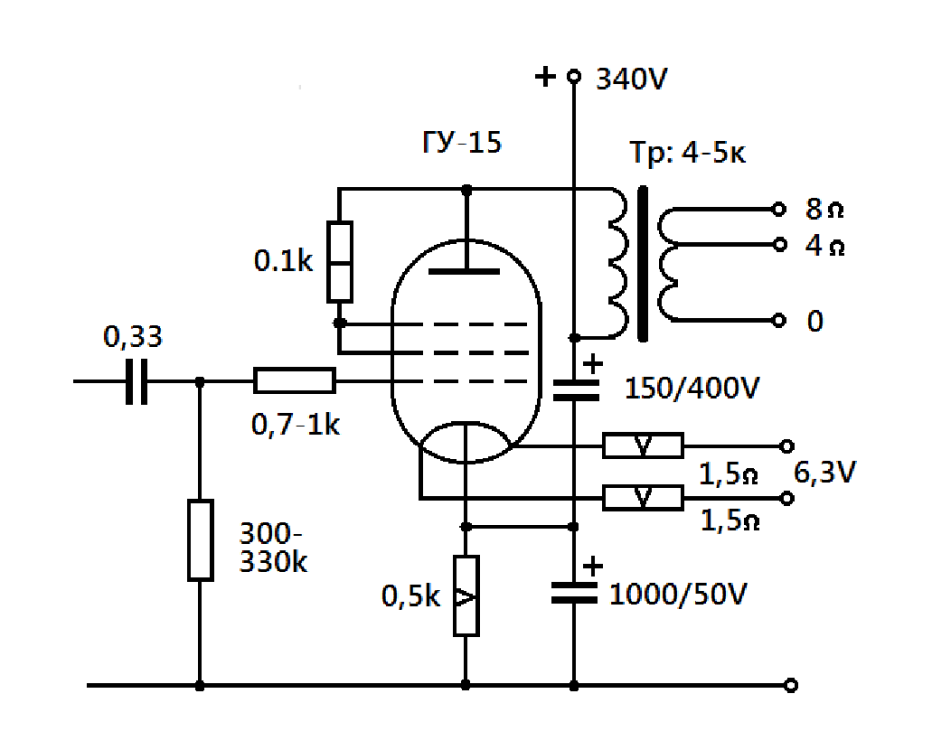

Gegen Posted March 20, 2023 Share Posted March 20, 2023 14.03.2023 в 15:25, kuly-s сказал: Режим ГУ-15, трансформатор, схема, драйвер?Ре Привет, Сергей! Выходной каскад , аттач. 1 2 Quote Link to comment Share on other sites More sharing options...
KAA Posted March 20, 2023 Share Posted March 20, 2023 13 часов назад, Gegen сказал: Выходной каскад , аттач. Оптимальная ёмкость конденсатора катод-земля в этой схеме включения должна быть в Мю раз больше ёмкости катод-питание. Quote Link to comment Share on other sites More sharing options...
kuly-s Posted March 20, 2023 Author Share Posted March 20, 2023 (edited) ВОТТТ спасибочки!!! Обязательно буду собирать----------как появиться первая часть)))) Edited March 20, 2023 by kuly-s Quote Link to comment Share on other sites More sharing options...
Gegen Posted March 21, 2023 Share Posted March 21, 2023 2 КАА. Gracias! 2 kuly-s. На какой лампе предпочтёшь драйвер? 1) Семиштырьковый пентод in triod, 6Ж3П, 6Ж4П, 6Ж5П. 2) девятиштырьковый пентод in triod; 6Ж9П, 6Ж10П, 6Ж49П, 6Ж51П, 3) девятиштырьковый триод 6С3П, 6С4П. 4) Октальные; 6Н7С 1 триод, 6Ж3 in triod, 6Н9С SRPP. 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted March 21, 2023 Share Posted March 21, 2023 В порядке непрошенного совета: из перечисленного предложил бы попробовать драйвер на 6Ж3П в тетродном включении при напряжении смещения на сетке порядка минус 1,75 вольта, при условии, что размах входного напряжения не будет выходить за рамки +/- вольт с четвертью амплитудного. Может получиться интересно. В драйвере СРПП для ГУ-15 особого резона не вижу, ей такой размах входного не нужен. ЗЫ. Насчёт резисторов в катодной цепи. При даташитном потребляемом токе катода ГУ-15 на резисторах 1,5 ома будет рассеиваться грубо по 0,7 ватта. В принципе, двухваттных МЛТ и тем более проволочных там за глаза. Греться будут, перегреваться - нет. 1 Quote Link to comment Share on other sites More sharing options...
kuly-s Posted March 21, 2023 Author Share Posted March 21, 2023 Анатолий Иосифович а можно попросить Вас схему драйвера на 6н7с !!! Quote Link to comment Share on other sites More sharing options...
Перевозчик Posted March 22, 2023 Share Posted March 22, 2023 А УО-186 разве не аналог AD1? Quote Link to comment Share on other sites More sharing options...
KAA Posted March 22, 2023 Share Posted March 22, 2023 6 часов назад, Перевозчик сказал: А УО-186 разве не аналог AD1? Знаете ли, лично я как-то не привык считать аналогами лампы, у которых крутизна и внутреннее сопротивление отличаются практически вдвое, даже если мю в итоге примерно тот же самый. УО-186 - лампа хорошая и дешёвая, но AD1 линейнее и по звуку точнее. Красивости меньше, точности больше. При наличии в качестве драйверов к AD1 либо AF7, либо AC2, либо ABC1 можно постараться в двухкаскаднике без ОООС добиться Кни в районе 2,5% или чуть больше. С УО-186 этот номер не пройдёт. Quote Link to comment Share on other sites More sharing options...
Gegen Posted March 22, 2023 Share Posted March 22, 2023 20 часов назад, kuly-s сказал: схему драйвера на 6н7с Прошу. 2 2 Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted March 23, 2023 Share Posted March 23, 2023 Анатолий Иосифович,делитесь уж по полной:и 6Ж3,и 6Н9С SRPP Quote Link to comment Share on other sites More sharing options...

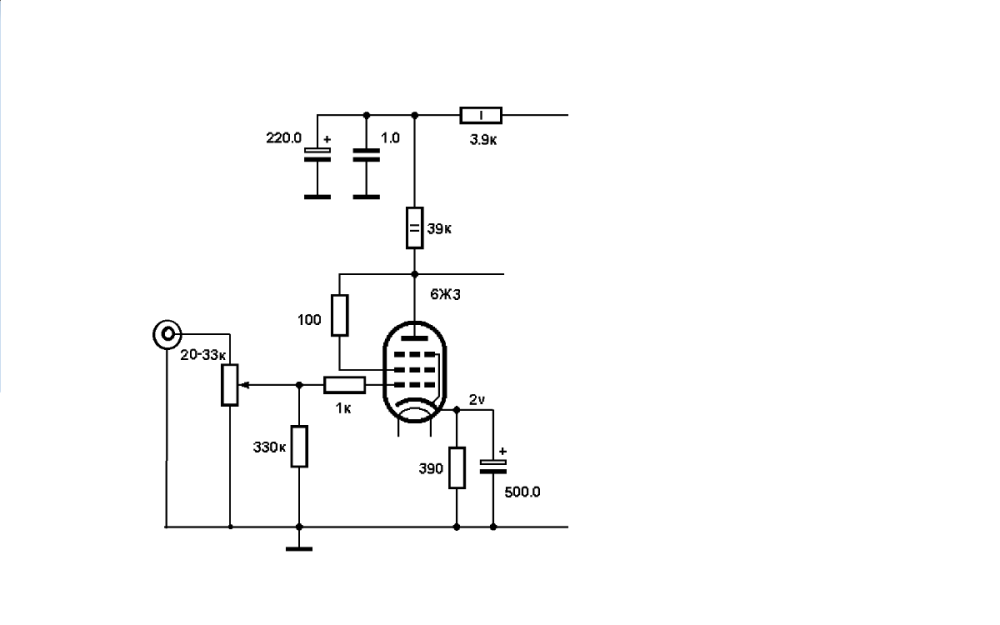

Gegen Posted March 23, 2023 Share Posted March 23, 2023 Большинство из нас знакомо с триодами 6С2С и 6С5С , также с пентодами 6Ж7 и 6Ж8, в триодном вкл с близкими ВАХ и параметрм 6С2С и 6С5С. Есть лампы(у нас не выпускались) EBC33 - CV1055 - OM4 , пентод 6Ж3, в триодном вкл близкий к ним. Вот схема. аттач EBC33-ОМ4-CV1055.pdf 2 1 Quote Link to comment Share on other sites More sharing options...
kuly-s Posted March 23, 2023 Author Share Posted March 23, 2023 ОГРОМНОЕ!!!! СПАсибо!!!! Quote Link to comment Share on other sites More sharing options...

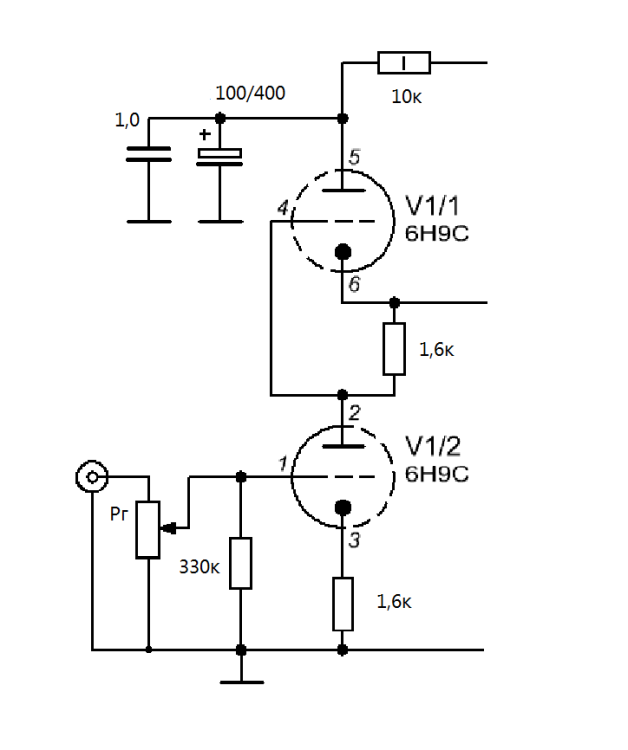

Gegen Posted March 25, 2023 Share Posted March 25, 2023 6Н9С SRPP, без катодного конденсатора динамич. коэф усиления К~35(с катодным ~ 48) ; чувствительность ус-ля около 0,5В. 1 2 Quote Link to comment Share on other sites More sharing options...
