aleks8845

Пока примитивно, Артой в одноканальном режиме. Параллельно осваиваю двухканальный (импульсный)... Z и TS снимаю сразу (правильно, калиброванной "коробочкой"), тоже Артой,и Ачх динов ей же смотрю... Занимаюсь этим...

Прислушался к совету... Вернул в зад конусный СЧ и получше "посмотрел" микрофоном его вместе с ВЧ. Тут со слабой теорией и маленькой практикой не сразу "вьедешь"🙂 Глянул Ачх некоторых 5" СЧ в сети и увидел большое сходство со своим динамиком... Значит нужно крутить фильтры🙂 Появилось два интересных варианта. Первый с гладкой Ачх, но есть "нехорошести" в звуке, а если Ачх не совсем ровная, то звук как ни странно порадовал🤪 Если б не жажда эксперимента, то второй вариант можно было бы и оставить на совсем...

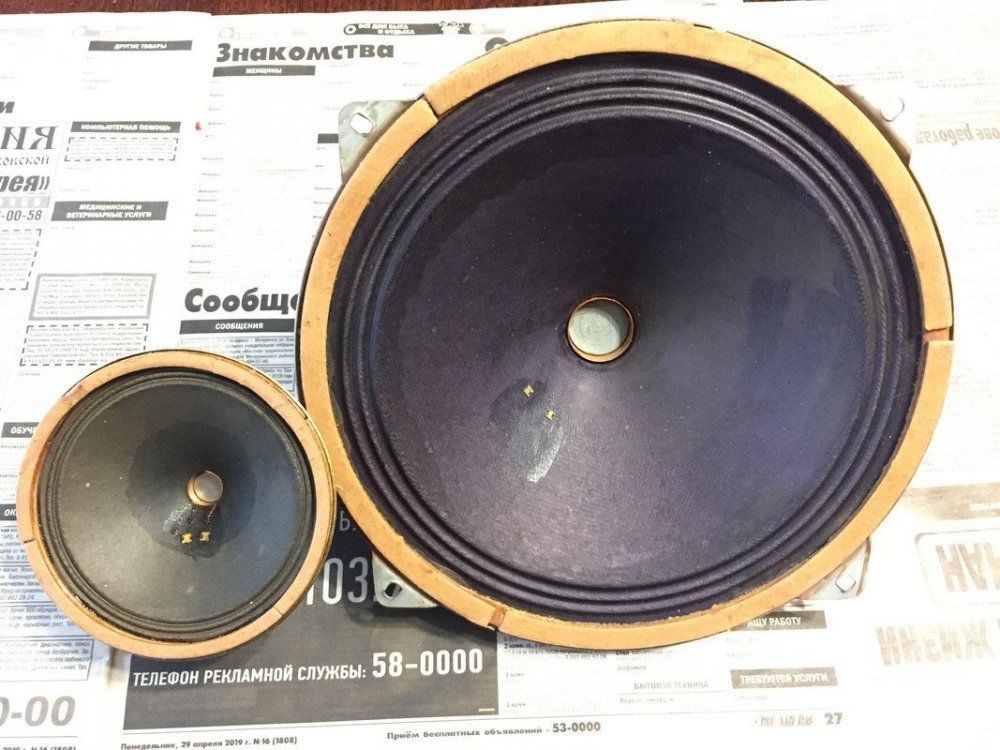

Экспериментировал с 2Гдм-3, пару фото ниже. Кстати это и было первое "откровение" на звук СЧ после резиноподобного звучания обычной АС. Включил динамик просто на столе и завис на пол часа😃 Как звучала гитара и женский вокал это кайф!!!😃 Позже поставил в щит и кайф продолжился😅 Но стало понятно, что такие "красивые" искажения дает тонкий и "ломкий "диффузор, а состыковать его с НЧ нормально так и не получилось. Доработал его, пропитал хитином, заменил подвес на тканевый, поставил МС от 10Гдш-4 (магнит 85мм, медное кольцо на переднем фланце). Стало меньше искажений, общий характер звука сохранился, даже появился басок. Оформил его с родным Вгд-1 в ЗЯ и получилась АС для ретро звука😃.

Активный кроссовер в планах, если из этих проектов вырастут законченные АС. На первом этапе удобно пользоваться многоканальным Dsp ( на компьютере, не топовые фирменные аппараты) для оперативной регулировки и перестройки полос, кратковременных прослушиваний. Для постоянного прослушивания они плохо подходят ( звучачат заметно хуже даже простых стерео Цапов). В прочем это как бы упрощенный практический метод, возможно и не правильный. Стоило бы взять параметры ГГ (даташит, измеренные) смоделировать все (оформление ГГ, фильтры) в Кадах, потом собрать и отстроить АС. Но для начинающего такие расчеты не скорое дело😃

Заказал диффы "диффузоровские", только от 4Гд47, должны подойти на 5" корзину, МС от 10Гд-36 (магнит 85мм с медным колпачком на керне), посмотрю что за динамик получится😊

Спасибо за внимание к теме😊 От комплектующих ы90, только рамы и МС (чем плохи их рамы?) диффузоры и катушки другие, МС можно менять, дорабатывать, намагничивать.... Нет предела совершенству, может еще поэкспериментирую с подвижками.... Замечательный "предмет" для экспериментов. У китайцев есть похожее, возможно "шлак", то хоть не дорого. Я пока балуюсь многоканальной ЗК и Dsp кроссовером для foobar😊

От резонансника действительно меньше "помех" и ему класс "А" очень "в тему", а вот обнаружить ЭиМП от ипульсника простыми приборами сложнова то😀

Первые прикидки и пробные макеты все равно буду делать на своих ГГ. Потом есть еще пару вариантов переделки головок и НЧ и СЧ, когда наступит "ступор" буду смотреть в сторону других ГГ.

Это как бы не дорого.. Вот то что мне и нужно🙂 Это не мой прототип, первое что выдал гугл на 4-х полоску на сов. динамиках😀 Этот СЧ переделан на МС 110мм, катушка не родная, Xmax 3мм Через интернет они не продают динамики?

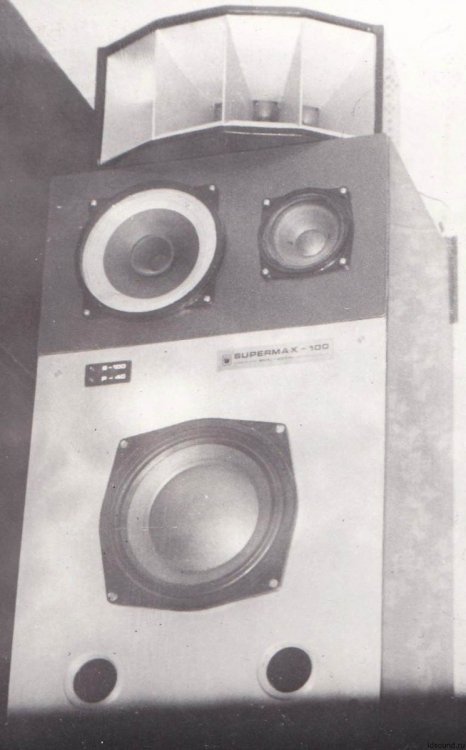

Как некий абстрактный пример на фото. Большинство именитых конструкторов АС делают колонки на фирменных динамиках, кот. пока не по карману мне🙂 Мои динамики это 75ГДН-3-4 на ППУ подвесе, СЧ-8" переделанный 10Гд-36к (абсолютно не как стоковый), 5" СЧ переделанный полностью, покупной купольный СЧ и покупной ВЧ.. Планирую исходить из этой комбинации динамиков... (Конечно без ВЧ рупора, как на фото)

Эта 75ка после реставрации, еще даже TS не мерял, так послушал немного. Возможно добавлю третий магнит, там керн над передним фланцем выступает на 10мм, если пойму необходимость этой переделки... Это безусловно сделаю, м.б. это будет отдельная НЧ секция. Если под "трифоником" понимать саб с фронтами, то нет, саб делать не буду, не нужен он мне, это в любом случае будет стерео, соответственно и АС будет отстраиваться как 4х полоска... Сам понимаю...собирать, слушать, измерять. А рекомендации....., да любые мнения интересны....😀 Кроме кропотливого труда по настройке и измерениям Ачх, Фчх, Ичх есть еще и звук, а тут всей жизни не хватит переслушать и переделать все концепции на огромном выборе динамиков....

Исходя из предыдущих опытов со звуком и из имеющихся в наличии динамиков, как то напрашивается четыре полосы. Буду рад советам, рекомендациям.😊 Первая прикидка:

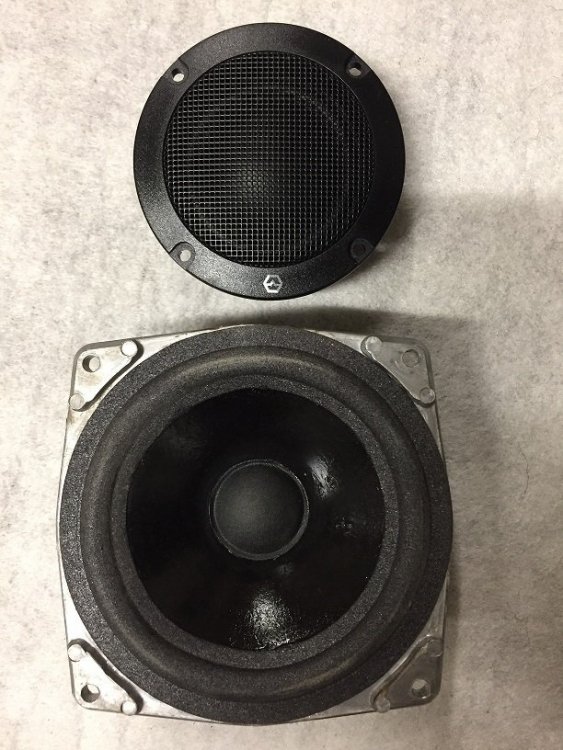

Продолжаю эксперименты в СЧ диапазоне. В наличии два СЧ динамика конусный самодельный и купольный. Так как "слаще морковки" пока ничего не пробовал звук этих динамиков пока нравится, но каждый в своем диапазоне. Конусный нормально играет от 300Гц до 3,5кГц, выше горб. Купольный нормально играет от 750-800Гц до 6-7кГц. После сравнительных прослушиваний в составе трех полоски из соседней темы получился такой вывод. Если играет конусный СЧ ,то он хорошо стыкуется с НЧ, но возникает нехватка верхней СЧ ( нужно пищалку стягивать вниз), если играет купольный , то СЧ и верхний СЧ хорошо стыкуются с ВЧ, но на нижнем СЧ что то не нравится, хоть НЧ динамик и притянут к купольнику. По Ачх более менее все стыкуется в обоих вариантах. Назрела мысль обьединить конусный и купольный динамики и отдать им 500-7000Гц (500-3000 и 3000-7000)..... Ловлю помидоры😀

Что то с вложениями напортачил...

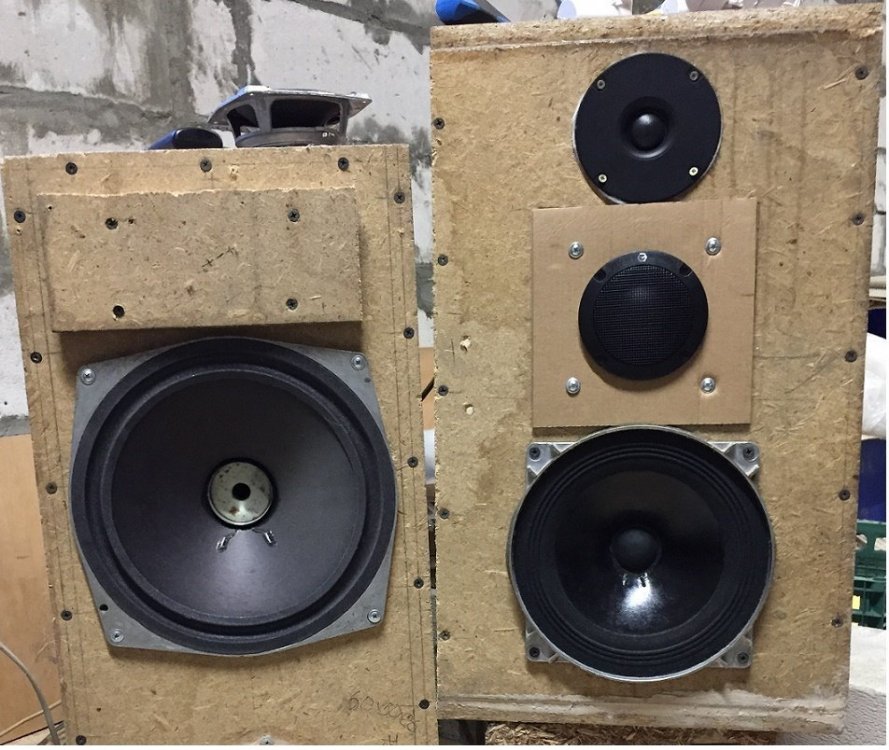

Сч динамик из топа темы нормально себя "вел" только до 3,5-4кГц, на пяти был большой взбрык, поэтому пришлось его срезать на 3,5кГц, но не очень нравился звук пищалки с 3,5кГц. Попытки "разобраться" с СЧ не увенчались успехом, менял пыльник на визер и т.п. Так же смотрел недорогие ШП 5-6" у всех вес подвижки был в районе 3,5гр. У моего СЧ где то также, так что менять "шило на фирменное мыло" вроде нет смысла. Однако решил поставить СЧ купольник .У них вверх до 6-8кГц свободно тянет, то что и нужно мне, правда низ ограничен у дешевых 750-800Гц, а делить лучше на 1-1,5кГц. Глянул свой НЧ с фильтром и без, без фильтра до пяти кГц дотягивается, а потом спад идет, что еще нужно для двух полоски, но не тут то было...С 1кГц идет подьем полки на 10дБ, поэтому слушать его так не резон, ставить LR контур можно, только зачем, если у меня три полосы. Режем его на 1кГц, а дальше пусть СЧ купольник идет до 5кГц и с пяти пищалка. Пищалка с купольником спелась на ура, НЧ дин удачно дотянулся вверх до 1кГц...🙂 Середина играет чисто, без "шкварок" и воздушно🙂 Фото:-Куполный СЧ вместо конусного, Нч дин без фильтра и с фильтром на 1кГц, Ачх купольника без фильтра: НЧ 10 см от пыльника фильтр 1кГц.bmp Купольник W50M.bmp

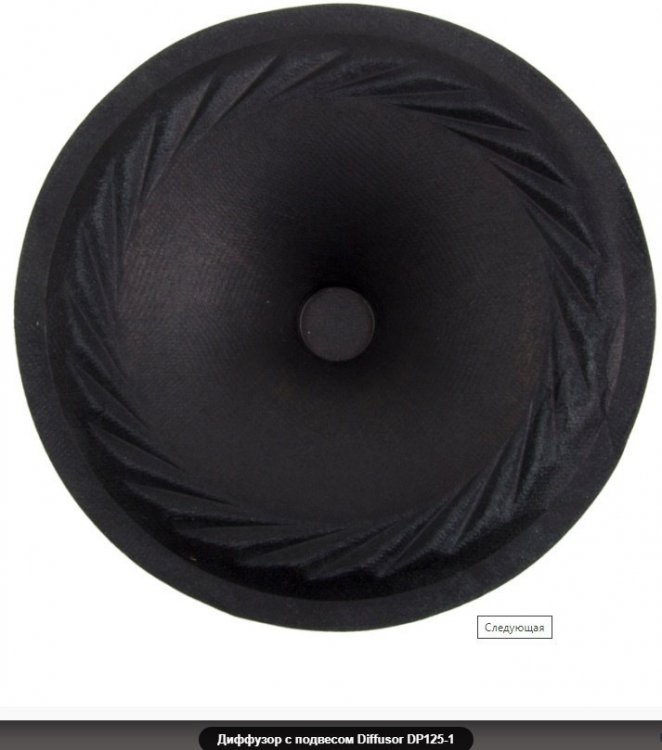

Собирал СЧ динамик на 5" раме для 3-х полоски из соседней темы и все вроде бы не плохо, но опять возник затык в СЧ звене, как понимаю основные "грабли" этого динамика получились в том, что подвижка получилась все -таки тяжеловата, конусный диффузор ( обрезанный дифф от 10Гд-36к) дает узкую направленность сверху, не самый легкий пыльник+пропитанный хитином не протянул диапазон вверх, а дал "взбрык" на 5ти кГц. Все это требует верхнего среза около 4-х кГц (В целом все звучит вполне сносно и не утомительно). Но при этом получается звук СЧ каким то "мелким" . Есть желание протянуть средник повыше к 5-6кГц, но для этого придется заменить подвижку. Может у кого есть опыт теоритический или практический? Первые три диффузора довольно тяжеловаты будут для этих целей (1,5-2 грамма), а вот четвертый (1грамм вместе с подвесом) внушает надежду:

А в чем заключалась доработка? И как все это звучит?

Что за динамики НЧ?

Динамики переделывал полностью, но я понимал какой мне нужен результат, следующую 3х полоску теперь буду делать не в слепую🙂 Правда там ничего такого хайэндного нет..... Подправил фильтр НЧ, на частоте раздела 500 Гц была ямка, и на слух чего то не хватало в нижней середине, звук СЧ динамика снизу был как бы оторван от НЧ. В последствии еще можно что то корректировать, слушать, делать выводы....

Я бы с удовольствием помог, но мой опыт только год, начал в прошлом году в январе😄, многие десятилетиями этим занимаются🙂

Спасибо за советы и рекомендации!😄😄😄

Переделал пассивный СЧ фильтр после очередного, но более вдумчивого " просмотра" микрофоном динамиков с фильтрами и без, собрал все в "кучу", посмотрел, послушал... "Шкворчание" пропало, направленность сверху улучшилась:

Не поделитесь для какого оформления изготавливается динамик? Насколько понимаю просто улучшать показания ради показаний смысла нет, под что «готовится» динамик?

Собирал такую схему ( точнее сделал законченный УМ, малогабаритный), ТВЗ перемотанные ТС-40-2. Экранную обмотку можно и не делать, но КО нужна,5 ватт до ограничения:

Выходной каскад вроде на Quad405 похож, не?
