aleks8845

Спасибо за отзыв, почти так и подумал, что может быть и не лучше, а хуже... Ведь у меня есть еще один тип диффузоров для испытаний, а-ля 5гдш, но поменьше диаметром, там похожая картина возможна. А если так, то неравномерность Ачх с такими диффузорами «регулировать» не просто... PS: Если диффузор потолще, то он и потяжелее, но Ачх возможно глаже, если тоньше и легче, то Ачх менее гладкая, примерно такая зависимость?

То-есть нет смысла пропитывать хитином?

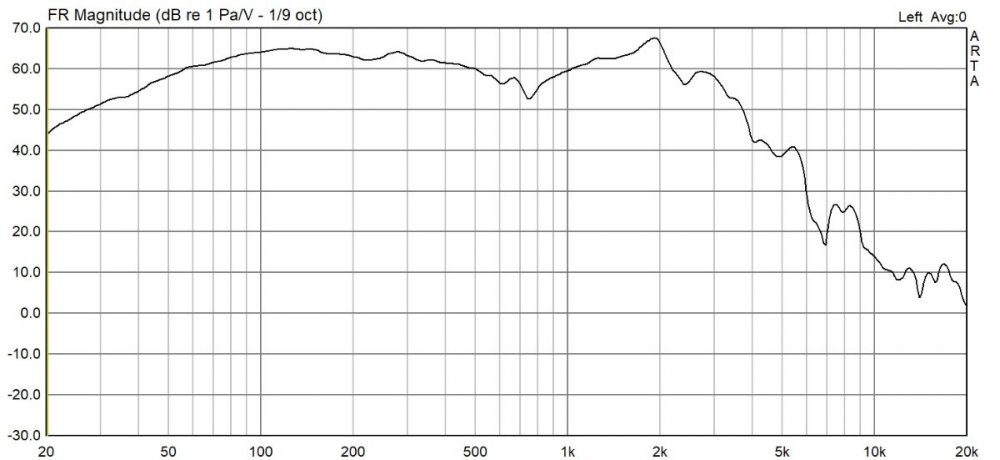

Напрашивается вывод, что эти взбрыки и провалы на Ачх и импендансной кривой результат резонансов возникающих в диффузоре. Диффузор я брал легкий 1гр. при этом он довольно тонкий на ощупь, соответственно больше подвержен "изломам" при работе. Попробую "вылечить" эту проблему пропиткой хитином, она должна укрепить диффузор не утяжеляя его. Большой завал Ачх после 6 кГц, может даже в плюс? Может сверху вообще не ставить фильтр, только снизу?

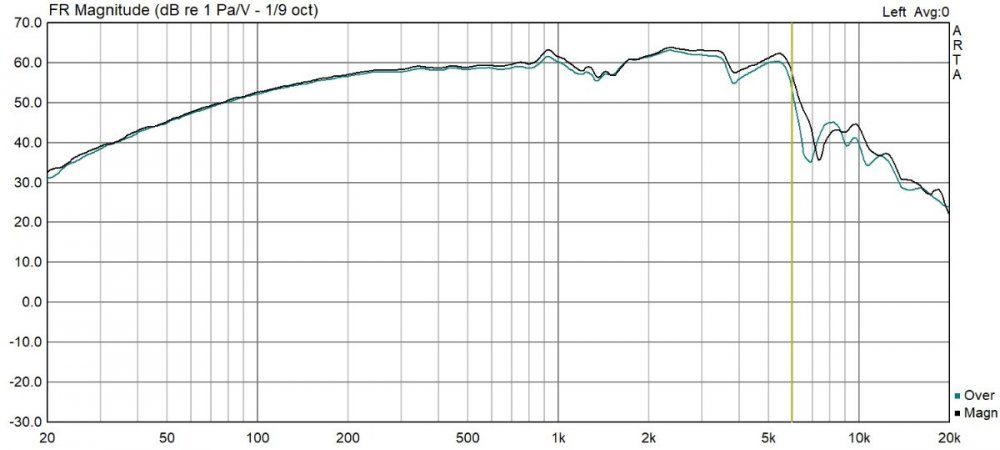

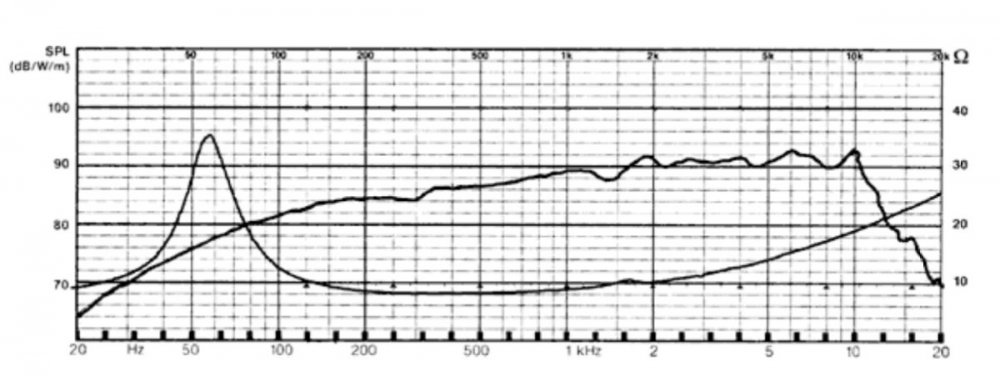

Сначала вид Ачх меня расстроил, но не равномерность этих взбрыков и провалов +-3Дб, т.е. общая 6дб, посмотрел фирменный Визатон Sc-13 , там общий характер неравномерности похожий, на 1,5кГц, 4кГц и 5кГц: Фото- мой СЧ и визатон:

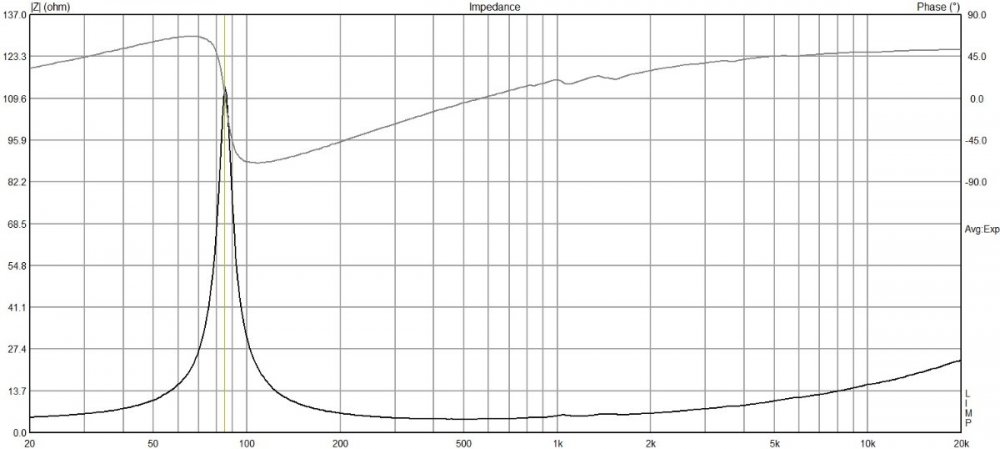

Его параметры, Ts, иммпенданс и ачх. Ts пока не полные, нужно измерительный ящик доделать. Про звук, пока осмысливаю...

Очередной подопытный на роль СЧ, собран из "облегченных " комплектующих.... Фото:

Продолжаются работы над СЧ динамиком. Первый вариант потерпел неудачу, все-таки наши 5" и китайские 5" отличаются.... Шутка. Китайский диффузор от автодинамика оказался больше в диаметре чем моя корзина, в результате чего вторая волна подвеса приклеилась на корзину, соответственно свободных ход стал жесткий. Послушал, играет.. Но придется переделывать дин..

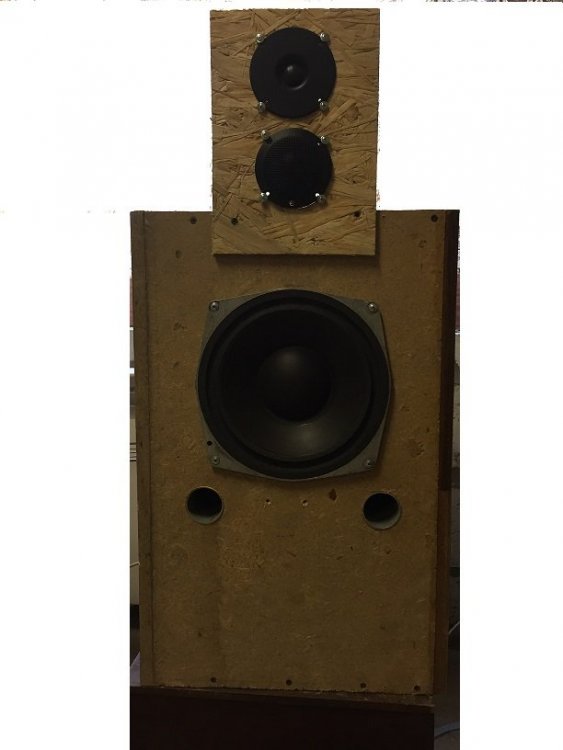

Намакетил ФИ 50 литров. Поставил порты и настроил на 38-39Гц... Светлая кривая просто две дырки, черная- после установки и "настройки" труб...

В прежнем варианте было Fs-40Гц, Qts-0.4, Vas-48L Теперь Fs-28Гц, Qts-0.31, Vas-117L.

Ок! Но вывод уже сделал, только ФИ, потому что в ЗЯ НЧ почти нет... В прежнем варианте, с подвижкой потяжелей в ЗЯ играл приемлимо, а этот уже не хочет🙂

Неправильно мерял Ачх🤫, но измерения Ts точно теперь верные😀 Вот померил правильно:

Del

Доброе утро! 1. Ок; 2,3. Ящик для прослушивания был 60 литров, в нем снимал Ачх. Вчера помакетил и стал 50 литров. Для измерений TS сделал отдельный ящик 38 литров; 4. С 1 метра тоже смотрю, но там низ диапазона "сомнительный".

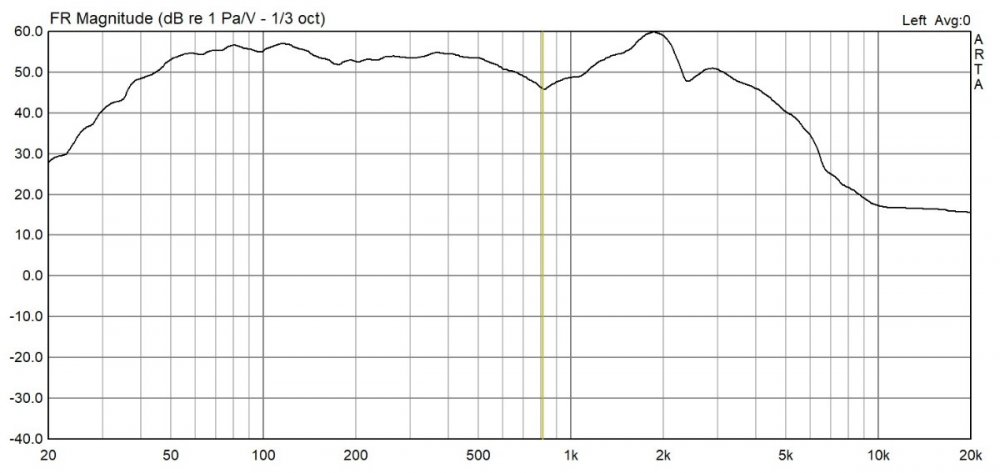

Здравствуйте! Микрофон в 25см от пыльника( если с 1метра, то немного присаживается горб на 2 кГц и внизу диапазона не так ровно), ящик 60 литров, измерялось в 1/24 октавы, но изображение графика для сохранения поставил 1/3 октавы, чтоб «штакетник» глаза не мозолил🙂

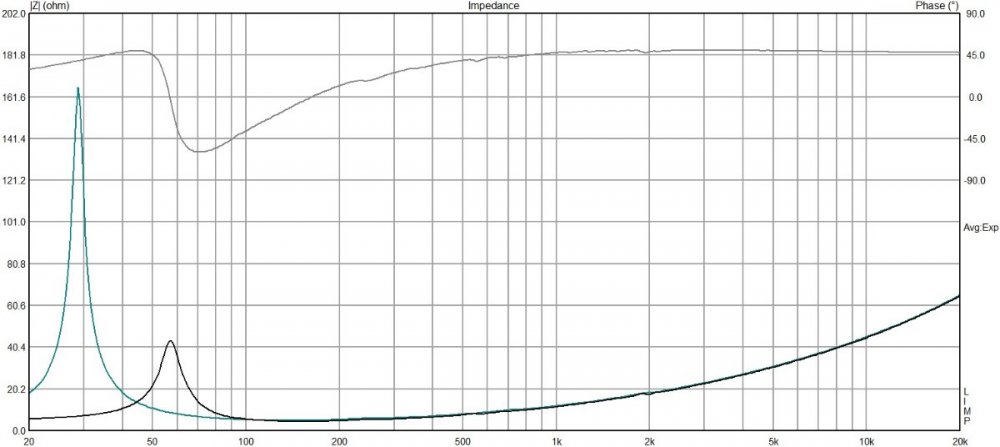

Пересобрал НЧ динамик на новых комплектующих. Измерил. Попробую начать заново...... Теперь Fs-28Гц, Qts-0.31, Vas-117L. Фото: 1. НЧ дин; 2. TS; 3. Импенданс; 4. Ачх в ближнем поле. 5. Для прикола😀 6. Ачх "прикола"😏

Пришла "комплектуха" с "Диффузора", начал собирать. Наши как обычно, диффузор, подвес, колпак, Цш обрезай сам.... Диффузор тоньше и легче прежнего, да и подвес ППУ10 мягкий и тонкий. Колпак стандартный, ЦШ мягкая. Че выйдет, интересно....

Вчера осознал данное замечание про "дырявый" керн... Заткнул его и послушал, да ужж... Отверстие в керне выполняло роль мини ФИ. На "новых динамиках" колпаки поставлю сразу и начну с начала все....

В помойку я уже поклал его, кроме рамы.... МС у меня на 110м магните.

Безусловно все сделаю, через несколько дней придет посылка с «диффузора» с комплектующими. Пересоберу НЧ динамик заново начисто (аля 8гд-1-25). И буду мерить уже нормально...

Здравствуйте! У меня вопрос такого плана. Если мне нужен СЧ динамик, но для диапазона 400-1500Гц, можно ли сделать намотку катушки с Xmax 3мм, при этом она(намотка) будет выше h воздушного зазора на 1,5мм? Почему так думаю, потому что на 400Гц все-таки какой-то линейный ход должен быть на номинальной мощности. Индуктивность катушки повысится и из-за этого вверх полоса сузится, НО мне нужно то всего до 1500Гц? Правда тут масса катушки будет повыше и что будет с импульсной характеристикой? PS: Если взять для примера 20Гдс, 30Гдс у них h воздушного зазора 8мм , а h намотки катушки 8,6мм. Правда какое реальное смещение Xmax на номинальной мощности и на какой частоте раздела снизу не знаю...

Скажите пожалуйста в небольшой комнате ФИ нормально будет звучать?

Да блин, вот я лошара темный, не стал колпак клеить, чтоб себе облегчить работу, а оказывается это важно. И где бы я это узнал, еслиб ВЫ не подсказали?😀

Уф, ну все «сливай воду приехали»😀 ФИ вроде и не хотел вовсе... Колпак то в любом случае будет. Просто боюсь, что в небольшой комнате ФИ будет гудеть, тут и так чуть волюме даешь и пошло поехало, подгуживание...

Я помню, Вы мне еще раньше говорили его заклеить( т.е. поставить пыльник). Причина почему еще не сделал, это возможные дальнейшие «эксперименты» с динамиком, чтоб лишний раз не переклеивать и не портить диффузоры и пыльники. И не зря. Решил приобрести «облегченные материалы» и закончить эксперимент с НЧ динамиком. Соберу второй НЧ «облегченный» и сравню с этим. Если не вдаваться в дебри, то снижение веса подвижки может понизить добротность динамика, улучшить его импульсные характеристики, возможно повысится Vas, но думаю что не заоблачно. Может качество НЧ улучшится. Применить желательно в ЗЯ, но если уж совсем никак, то буду с ФИ ковырятся....

Спасибо всем участникам за рекомендации, советы и замечания! Исправлю недостатки и перемеряю динамик заново🙂
