На форуме не раз.... См ветку "Листая старые журналы", в ней КАА подробно и доходчиво объянял, что это есть.
-
2 ТаргеТ 1. Геноссе, разделительный конденсатор в корректоре дополнительно выполняет роль рокот-фильтра, защита от инфразвуковых частот.
-
Привет! Под лампами, с другой стороны шасси, трансы находятся под Г-807, на фото немного просматриваются слева и центре, панельки для кенов на Г-образных кронштейнах под лампами пред. усиления и драйвера. Кены стоят вертикально с другой стороны, справа. Удачи!
-
Этот транс - неисправен, проверьте трансы, подав на вторичку напряжение накала 6,3В, измерив напряжение на первичной обмотке, нагруженной на разистор 10-12к 10W. Для справки - аттач.
-
Это было недавно... https://sonus.es/topic/23-listaja-starye-zhurnaly/page/2/ 15,16 фев 2022г. В-)
-

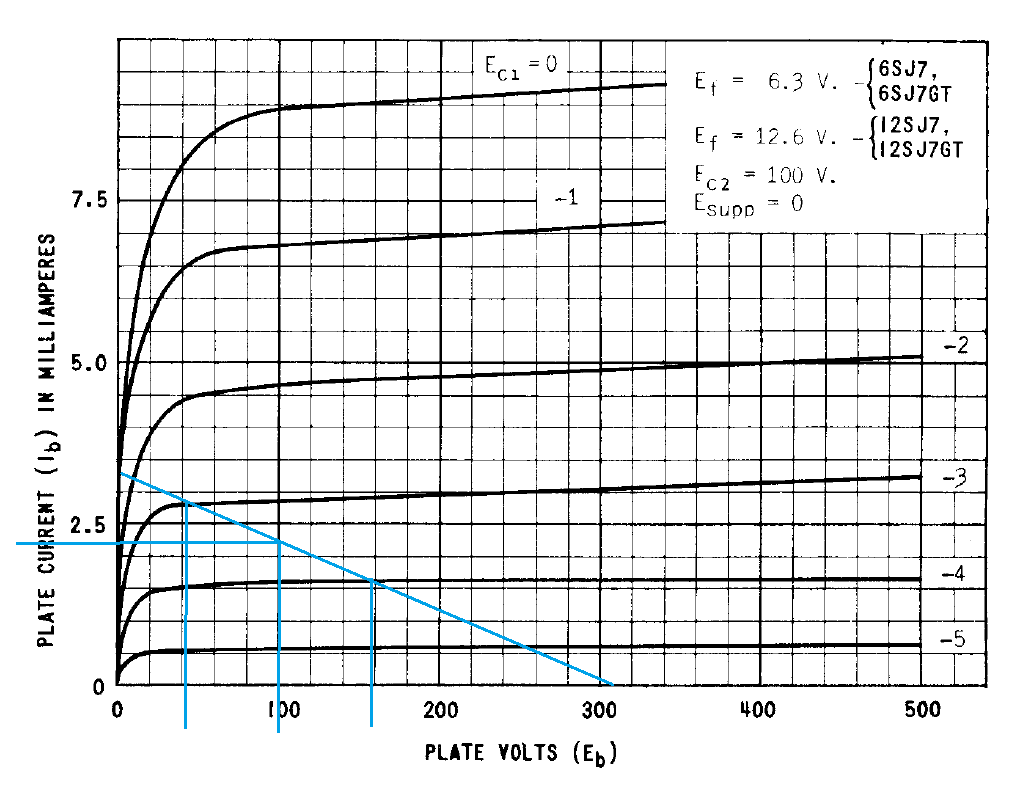

Аттач.
-
Зря, нужно было попробовать убрать ОС, заземлить правую сетку лампы и послушать, прежде, чем разбирать.
-
Усилитель из деталей от Telefunken/Grundig катушечных магнетофонов (EF86, ECC83, EL95)
Gegen ответил в теме пользователя kesrmk в Ламповая схемотехника
ЕСС83, 2 триода в параллель. Чувствительность порядка 0,25В. Аттач
-
Привет! Рвых с лампами Г-807 порядка 8Вт . С лампами EL34 до 14ВТ. Думаю, что для себя можно сделать, не стоит увлекаться как дедушка Вильямсон ООС 15-20 дБ, достаточно ООС 6дБ, и даже можно без общей ООС. Обратить внимание на минимализацию 3й гармоники, поскольку нечётные гармоники в РР складываются. Удачи!
-
Нашёл статью в своём архиве, аттач. по следам вильямсона.rar
-
Схема Вильямсона 1947, классика. В сети есть статья Никиты Трошкина "По следам Вильямсона".
-
Усилитель из деталей от Telefunken/Grundig катушечных магнетофонов (EF86, ECC83, EL95)
Gegen ответил в теме пользователя kesrmk в Ламповая схемотехника
Прод EF86/triod, чувствительность порядка 0,4В.
-
С Днём Победы! Репортажи по ТВ, шествия, парады, музыка - это красиво, зрелищино...
-
Усилитель из деталей от Telefunken/Grundig катушечных магнетофонов (EF86, ECC83, EL95)
Gegen ответил в теме пользователя kesrmk в Ламповая схемотехника
2 kesrmk . Лампа EL95 триодном вкл, суммарная мощность анода и экр сетки ~7вт, внутреннее сопротивление Ri~3k, при Rа~7-10к Рвых 1,4-1,3 Вт. Для вашего проекта желательно в выходной SE каскад 2(две) лaмпы в параллель. Рвых при напряжении анод-катод порядка 275-280, до 300В, токе покоя каждой лампы 20-22мА, напряжение смещения(аплитуда раскачки) порядка 16В. При Ra~5k, Pout~2,5W. -
Однотактный усилитель 6П13С, 6П31С
Gegen ответил в теме пользователя megavolt84 в Ламповая схемотехника
не знаю, доступны ли - 6JE6, 6JM6, 6LZ6, 6ME6, 6KM6, 6LQ6, 6GB5 , 6JF6. 6JU6 ; возможно, доступны демократы - EL500, EL502 -
Знакомая конструкция Саши Коротова из Ульяновска, можно проконсультироваться. Его адрес отправил почтой.
-
Для инженерОв: После сборки усилитель подлежит проверке монтажа и режимов, настройке. И только после этого - прогреву и прослушиванию. От Володи Пронина, может кто-то его помнит; https://radiolamp.ru/shem/unch/40/
-
2 Александр Р. В схеме от 12 апр. в цепь сетки верхней лампы 6V6, в делитель вместо резистора 12к поставить подстроечный резистор 15-16к , им настроить ус-ль по минимуму КНИ.
-
2 Александр Р Параллельная ООС в штатах и европе начала применяться с 2й половины 30х, "в кухонных радивах"- как говорит Никита Трошкин " , у нас после ВОВ во 2й половине 40х - 1й половины 50х гг, до унификации радиоприёмников. Достоинство - охват одного каскада и выходная мощность усилителя. В этой схеме от 12 апр. Рвых~12W.
-
"На пыльных тропинках далёких планет останутся наши следы." "И на марсе будут яблони цвести."
-
- 2
-
-
Интересная РР схема с параллельными ООС вых каскада. При повторе в драйвере применить 6Н9С и переделать питание накала предкаскадов на 6,3В.
-
Вых. каскадами SRPP на 6П36С и др лампах плотно занимался Александр Резвой(Челябинск). https://sonus.es/profile/14-rezvoy/
- 1 ответ
-
- 1
-
-
Привет, Сергей! К сожалению, поиски в сети без результата. Взгляни на эту Jap схему, обрати внимание на 5V стаб накала 300В. Удачи!
-
Двухтакт 6Н1П - 6П14П.
-
Выходник в катод... и все. А так можно было?
Gegen ответил в теме пользователя Перевозчик в Ламповая схемотехника
Исчерпывающая характеристика.... Поскольку остальные данные неизвестны, нашёл(думаю, похожий) вых. трансформатор кинаповского усилителя 90У-5; железо Ш20х28, первичка - 2500 витков, провод ПЭЛ 0,13, вторичка - 135 витков, провод ПЭЛ 0,55. Коэффициент трансформации 2500:135=18,5. Чтобы получить Рвых 2вт на 4 Ом, напряжение вторичной обмотки должно быть 2,83В RMS, с учётом КПД, около 3В. Соответственно, напряжение на первичке 3*18,5=55,5В RMS, амплитудное=78В. Выводы делайте сами...
