Входная лампа - 6Ж3, Рout~5W.

Скажем так-НЕТ, неплохи для школьных, учережденческих радиоузлов, на стадионах для проведения соревнований 3-5 час, но для постоянной круглосуточной работы, увы.... Представляете, сельский радиоузел с временем работы с 6 час утра до 12 ночи, и таким же графиком на след день и далее.... Или в МПС с графиком работы 24 часа без перерыва... отдалённостью и невозможностью срочного ремонта и замены вых. ламп.

Дополнительный блок ТУ-100М. "Слабым звеном" этих усилителей - УМ50А, ТУ-50М, ТУ-100М был выходной каскад, лампы Г-807 работали в предельном режиме. И по всему СССР в этих усилителях переделывали БП, вместо удвоения напряжения делали мостовой выпрямитель, питая аноды Г-807 напряжением 330В. Выходная мощность снижалась до 35Вт, но усилители работали стабильно и устойчиво. Даже в отраслевом журнале МПС "Автоматика, телемеханика, связь" в конце 60х была небольшая статья о переделке БП этих усилителей.

2 КАА аттач.

Играет - это главное, как - уже неважно. В-) "От кривого дерева — кривая тень."

Пардон за оффтоп. Если не гнаться за макс. выходной мощностью, при правильном выборе режима и Ra можно получить приемлемые результаты. Напримар: Ea-320V, Ia~42-43mA, Ra от 7k можно получить Рвых~1,3W при КНИ по 2й гармонике 2,7%, третьей - 0,1%. при Ra-10к Рвых-1W, КНИ по второй - 1,7%, третьей гармонике порядка 0,05%

" как исполнил так и исполнил !!!" Зато от чистого сердца. Выдающаяся конструкция. При внутреннем сопротивлении вых. лампы Ri~1,6k; Ra-5k, Рвых-2Вт, коэффициент нелинейных искажений по 2й гармонике около 6%, по третьей 0,8, до 1%. при Ra-3k, соответственно 8% и порядка 1,5%. Что можно тестировать с помощью этого усилителя, no comment.

Сорри, не доглядел; да, резистор ВС-2 200 Ом. Аттач.

6П20С потребует других режимов и изменения БП, вследствие бОльшей ёмкости Миллера - другой драйвер с меньшим выходным сопротивлением; меньшей Ri - другой выходной трансформатор Ra~2,5-3k.

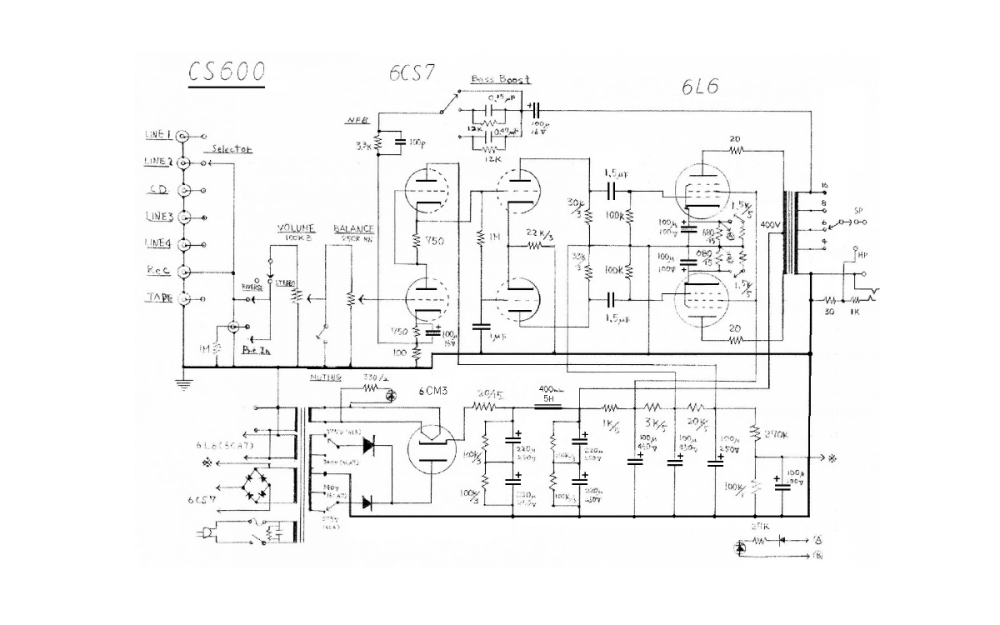

Особой нет. Входная динамич ёмкость(Миллера) 1й лампы ~ 130-150 пФ, вых. сопротивление 1го каскада ~ 30k. В результате суммарное ослабление вых ВЧ сигнала 20кГц ~ 3 дБ. Думаю, в том, что применение КТ66 даёт намного меньший уровень КНИ, чем 6П3С. Удачи!

Ж-л "Радиоаматор", 1я половина 2000х. Pout~2,5-2,7W/

Усилитель УМ-50А, выпускался с начала 60х до середины 70х. Это носимая версия, стационарные трансляционники назывались ТУ-50М и ТУ-100М, ТУ-100М имел доп. блок выходной каскад с фи. Они комплектовались приёмниками "Казахстан".

Experimentum mаter studiorum est. Ветка "Листая ст. журналы", стр.3; сообщ. от 23 февраля 2022 со схемой, и 24 февраля 2022 с динамич ВАХ пент. 6Ф4П . https://sonus.es/topic/23-listaja-starye-zhurnaly/page/3/ . Удачи!

В этом варианте не сподобился, поскольку не было нужды ставить лампы с пентодами в триоде в ФИ, измерять и юзать подобные опусы. Как писал поэт:"... сахар извольте делать сами." В-)

В этой лампе (6Ф4П в триоде) амплитуда входного сигнала 5В макс, драйвер Мю-65 , динамич. K~45. Для такого случая, для входного сигнала 0,25V RMS, динамического коэф усиления драйвера К~14 достаточно.

"Всё, что спрятал - то пропало, всё, что Отдал - то твоё." - Шота Руставели.

Прошу., аттач В Справочнике по электронным приборам Гурлева (издание 4е), издательство Техника 1966г на стр518 : ВАХ ГУ-15, Е2-220В. Но у меня не работает сканер, поэтому не могу выложить, сорри.

У каждой бабульки свои танцульки, у кого - цыганочка, у кого - краковяк... В-)

Сделать можно в качестве учебного эксперимента, 6Ф4П в триоде; Ri-3k, Ra-10k, Uak-260V, Ia~18mA, Ug1~-5V, Pout-1W. Триодная часть тоже не оч удобна, мал "раскрыв" по 1й сетке 1-1,25Вмакс, Мю-65 избыточен, придётся применить ООС.... Делать-приобретать опыт, потом юзать радио на кухне. Аттач. 6F4P.pdf

2 КАА. Просто, от +Еа сделать Bias +75V для накала.

Пентодная часть 6Ф4П in triode.

Усилитель на 6Ф4П, схема и ВАХ есть в ветке Листая старые журналы, а 6Ф12П можно и в Мю-стейдж, и в ФИ с разделённой нагрузкой и пентод в триоде - ВАХ в аттаче... куда и как хошь, кроме вых. каскада.

2 ВВФ58. Да, индуктивность ДР-2.3-0.2 выше, но его активное сопротивление тоже больше - 72 Ома, при общем токе покоя порядка 165-170мА падение напряжения на нём 12,24В, дроссель Др-,4-0,34 сопротивлением 16 Ом, падение напряжения 2,72В при индуктивности 0,4Гн и последующей ёмкости 200мкФ, ослабление пульсаций более 30дБ, вполне для РР ус-ля. 2 volli. Нет, диод служит для отсечки сквозного тока, многократно писалось об этом, ещё на https://audioportal.su/

Схема, бюджетный вариант. Конденсаторы К50-12 50мкФ/350В желательно заменить на К50-12 100мкФ/350В, поставить дроссель ДР-04-0,34 рядом с платой. Конденсатор в катодах вых. ламп важен при работе в режиме АБ, у нас в режиме А можно без него. Кому-то нравится без конденсатора, кому-то с ним, можно послушать и определиться. Удачи!

Да, 6П43П подойдёт, у него больше напряжение смещения(порядка 28В), катодный резистор вых. каскада номинал 400-410 Ом. С 6П18П чувствительность около 0,6V RMS; с 6П43П - 0,8V RMS. Удачи!
