2 kesrmk. Меньше пафоса. Под самым расписанным хвостом павлина находится обыкновенная куриная жопа. В-)

В сети есть статья - "Фазоинверторы" , автор - Никита Трошкин, опубликована в ж-ле "Класс А" . Подробно и доходчиво со схемами расписаны все типы ФИ, их достоинства и недостатки. Этот тип усилителя, по английски название - "Селф-сплиттер". Достоинств - мизер, недостатков - max, основной - выходная мощность в 4 раза меньше, чем у РР ампа с ФИ.

2 kuly-s

Разница в цоколях, чуть более аналог - 6Н1П. ЕСС40; Мю=32, S=2,9, Pa=1,5W, Ua=300V, Ia=6mA. 6Н1П; Мю=33, S=4,7, Ра=2,2W, Ua=250V, Ia=7,5mA. 6Н5П; Мю=27, S=4,3, Ра=2,2W, Ua=200V, Ia=8mA.

Киношный Сименс Клангфильм V 502.

Привет! Фазоинвертор с катодной связью, автор Ризкин, см аттач., 1й лист, обратите особое внимание - последний абзац после формулы (11.27) Удачи!

В общем, усилитель построен грамотно, для себя я бы чуть апгрейдил. 1. В выходном каскаде поставил конденденсатор ультрапат. 2. При Еа выходного каскада - 300В, уменьшил развязывающий резистор, сделав Еа драйвера 290-280В. 3. Увеличил Ra первой лампы до 30к, добавив этим динамич коэф. усиления. Аттач.

Подбор звука для себя - процесс непредсказуемый, каждый ух имеет свой чух, люди слышат по разному и имеют разные предпочтения, чужие советы здесь ни к чему, откровения - тем более.

Привет, Ахмед! Пожалуйста замените красные окукленные конденсаторы МКТ на МКР. Удачи! С искренним уважением, М.А.И, он же - .....

Посчитал 1й каскад 12SJ7-6SJ7-6Ж8, аттач. Коэффициент динамич. усиления К=33

Перебирая свои "авуары", нашёл схему, присланную мне Володей Прониным году в 2009м. Он её взял где-то в сети, "в центре"...то ли в Мск то ли СПб и сделал на макете. Как он писал, изменил режим работы выходного каскада, увеличив напряжение питания и ток покоя вых лампы. Соответственно увеличив Рвых почти до 3х Вт и снизив кэффициент 3й гармоники примерно до 0,05%. В первом каскаде можно применить 6Ж8 с накалом 6,3В.

Аттач.

УРА-А-А !!!!

Давно, лет 20, по просьбе фройнда из ПНР - Октопуса.

Отнюдь, майн дир фройнд. Кliver пишет о применении FM тюнера в этой конструкции, в корпусе от р.пр-ка "Мосвквич". По просьбе форумчан мне приходилось заниматься такими разработками, c тюнерами с Али, выход тюнера 0,25-0,3, макс в пике - 0,5В. Так что....verzeihen.

Думаю, в макете для приобретения(закрепления) опыта. 1)В этой схеме при питании накалов 300В переменкой, непременно будет фон, не оч. большой, порядка 2-3, до 5мВ но хорошо слышимый с АС чувствительностью от 90дБ. 2)Лампы 300В - автосмещение, большое падение напряжения на катодных резистора, выходная мощность около 4х Вт, при переводе с фиксированным - порядка 6Вт. 3)В первом каскаде лампа с большой крутизной имеет удлинённый спектр гармоник, что ведёт к некоторой неестественности звука. 4)Вых. трансфрматоры, при нагрузке 5к каскад имеет вторую гармонику 2,2%, при 5,6к -2%, т.е.снизится всего на 0,2% -несущественно. Референсные в этой схемы детали, схема - ординарна. "Hеопытные разработчики часто попадают в ловушку, считая, что несколько стратегически правильно расположенных прецизионных элементов дадут устройство с прецизионными параметрами."- (Хоровиц и Хилл, глава 7) В драйвере можно применить 6Ж11П. Удачи!

Привет, Сергей! В лс написал тебе адреса Юры, напиши, спроси сам. От меня передай привет. Ещё, они рассчитаны на лампы ЕЛ34, при примении 6П6С , 6Ф6С, для согласования, на выход 4 Ом подключить нагрузку 8 Ом. Удачи!

RCA-30

Маловато обращали внимание. В-) Делаю в своих конструкциях с мостовыми ПП выпрямителями. Года с 2007 на audioportal.su , и продолжая нa sonus.es , я постоянно и регулярно отвечаю ; этот диод в БП - защита анодной обмотки от сквозного тока. Ламповый сайт И. Клубкова http://igdrassil.narod.ru Раздел "Tips" http://igdrassil.narod.ru/audio/tips/index.html - советы и справочники. Статья Никитина "Электропитание радиоаппаратуры: Мифы и реальность" Удачи!

без колпачка. 6Ж8

Реально, прошу.

Практически - нет, потому, что внутреннее сопротивление триода или тетрода-пентода в триодном вкл. намного меньше сопротивления нагрузки и шунтирует её.

RC-цепь (цепь Цобеля) устраняет колебательный процесс в выходном каскаде, связанный с индуктивно-емкостным характером импеданса нагрузки, проще говоря, подавляет явление "параллельного колебательного контура" наиболее эффективной цепь будет при непосредственном подключении к выходу УМ, и повышает устойчивость его работы, особенно с экранированными лампами. Тау 50-100мксек.

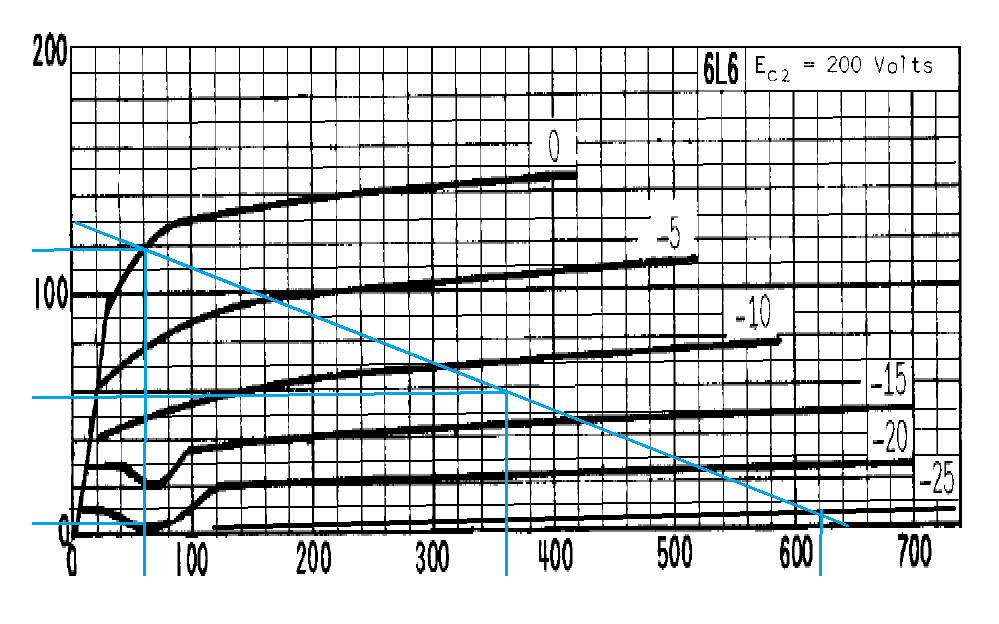

6AG7_c2-250V.din.kesrmk Что же здесь компенсировать, Ставите ЕСС82, ООС 6дБ, и "пой, моя гитара".

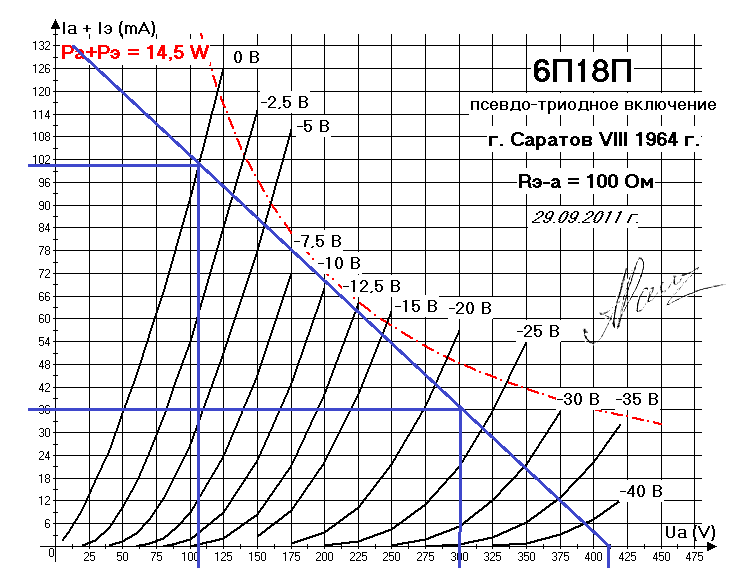

Да, можно, я неоднократно ставил 6П18П в вых каскад, в триоде 6П14П RI~1,75k, 6П18П RI~0,9-1k, выходное сопротивление каскада меньше, субъективно звук по НЧ более "плотный". Смещение 1й сетки порядка -18-20В. Удачи!
