kesrmk Posted March 10 Posted March 10 Здравствуйте, помогите определится какую схему собирать для нового усилителя. Исхожу из имеющихся компонентов. Приобрел 2 вых трансформатора с КО на лампах ECL82 от магнитофона Philips EL3538 (или EL3542) с набором ламп два комплекта по каждой EF86, ECC83, ECL82. Есть и силовик от стерео магнитофона EL3536A расчитан на выходные две EL84 (2*45мА) плюс те же EF86, ECC83. Выходные трансформаторы размером блока пластинок 6*5*2.6см. Кстати есть там и отдельная обмотка первички для уменьшения фона, но в стерео они не пригодны. Расчетная нагрузка 3.5 Ом - как раз что моя акустика - Triangle Titus ES - по паспорту 4 Ом но реально 3.5 Om. Вопросы: раз трансформаторы расчитаны на ECL82 так может их и поставить на выход пентодом с КО и без другой ОС? По схеме лампы работают в режиме ток катода 40мА (Rk 560 ом / 22V), G2 225V, на аноде 175V. Или будет лучше если на выход поставить 6П9 / 6П15П в пентоде с КО на те же 40мА (EL84 у меня нету)? Также вопросы про драйвер. Есть большая охота попробовать EF80/EF184. Но опять вопросы - какая комбинация лучше, пентод с КО на выходе и драйвер на триоде, или драйвер тоже в пентоде но с паралельной ОС, т.е. без КО? Или забыть про КО и выбирать из готовых рекомендованных схем? Кстати, сам Philips от ECL82 использовал только пентод, а роль драйвера исполняет триод ECC83. А оставшыйся триод от ECL82 подключен как диод для индикаторной лампы. На роль драйверной лампы еще имеются в наличии в парах: 6N7, 6SJ7, E180CC, ECC82, ECC85, ECC83, EF80/183/184, EF50, 6BA6, 6BE6 etc... Источником сигнала будет использоваться телефон или тюнер, т.е. не CD или не DAC, драйверный каскад нужен. Quote
kesrmk Posted March 11 Author Posted March 11 (edited) Раз пропал мой пост, повторяю. Сопротивление громкоговорителя не указано, но померил - 3,5 Ом. Интересно было-бы услышать мнения как оптимально изпользовать данный выходной трансфоматор. Edited March 11 by kesrmk Quote
kesrmk Posted March 12 Author Posted March 12 (edited) Приложены 2 полные схемы магнетофонов от Philips EL3538 и EL3542. Оба имеют идентичный набор силовых и выходных трансформаторов, но напряжения на схеме указаны разные. Должно быть в одном указаны в режиме записи, а в другом - воспроизведения. И еще, в одной схеме КО обмотка показана соеденена с обмоткой на громкоговоритель (средняя точка на корпус), но реально вторичные обмотки обе отдельные с отдельными концами. Что позволяет этот трансформатор ставить в 3 разные способы подключения в одном из них переводя обмотку КО на УЛ. На счет выходного сопротивления - в разделе спецификации EL3538 указано в одном месте выход 5 Ом, в другом 5.6 Ом. Но во внутрь поставили громкоговоритель на 3.5 Ом. Если взять что выход 5.6 Ом, то расчетная анодная нагрузка получается 6800 Ом. а если 3.5 - 4200 Ом. philips_el3538a-80_magnetophone_sm.pdf philips_el3542a_el16b_sa5127_recorder_1960_sm.pdf Edited March 12 by kesrmk 1 Quote
KAA Posted March 12 Posted March 12 11.03.2026 в 20:09, kesrmk сказал: Раз пропал мой пост, Это из-за переноса на новый хостинг. Не обессудьте 🙂 Quote
megavolt84 Posted March 14 Posted March 14 Буквально недавно соорудил на данном наборе макетик на 6п9. Анод (300)и сетки (150)от раздельных трансформаторов.селеновые мостики от тех же аппаратов. В катодах светодиоды. Играет хорошо(разумеется есть моменты), но для «спальни или закутка» можно собрать ультракомпактный УНЧ, правда пробовал на симфониях. В наличии еще 10гдш, но пока не подключал их. Жду катодные светодиоды из Китаев. Quote

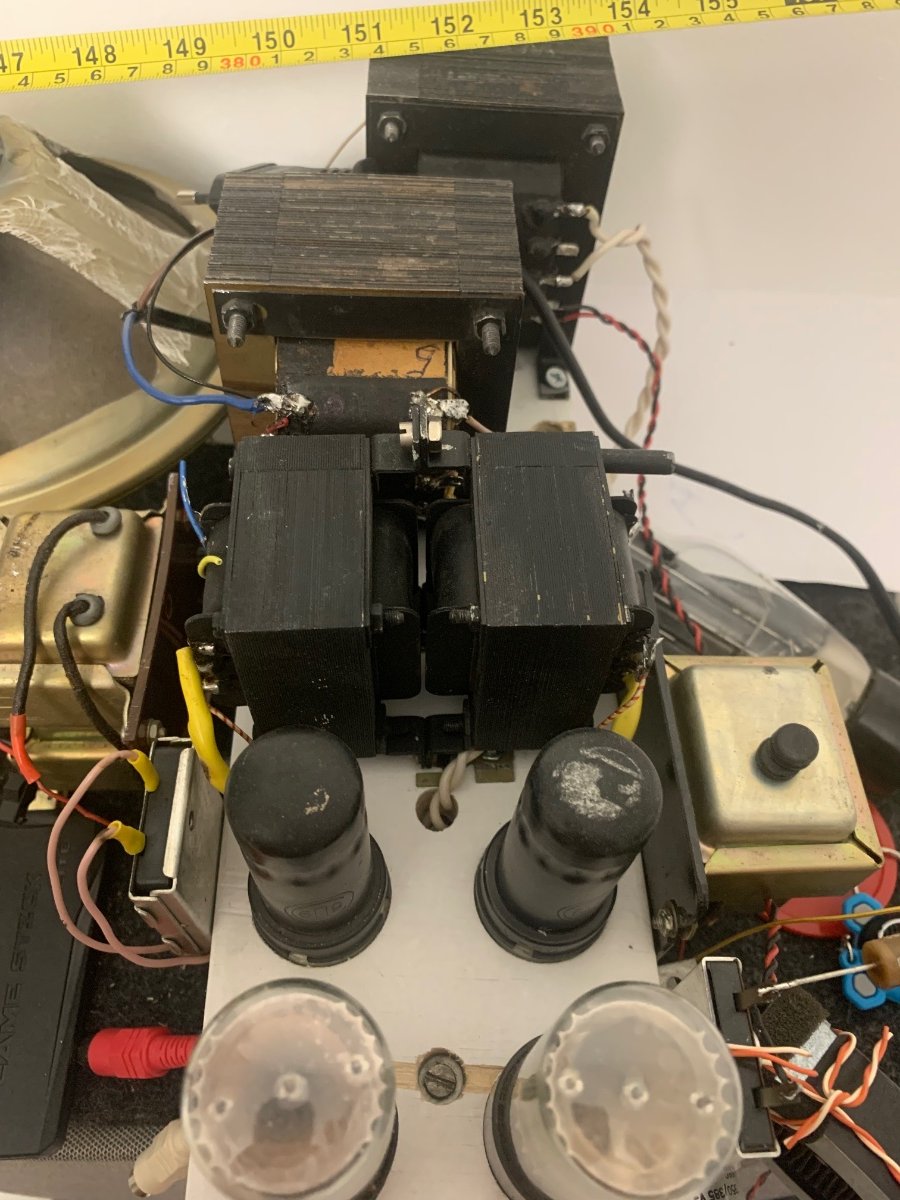

kesrmk Posted March 14 Author Posted March 14 Получился субботний проект, с утра получил схему, после завтрака начал слесарку, паять, после ужина - уже подключен - играет! Режимы ламп как на расчете. Регулятор громкости оставил на потом. Спасибо за схему А.Манакову. Корпус куплен уже с отверститями. Ex-military UK. Когда покупал - подумал - точь что надо для ламповика! Для преда или шпионского радио приемника-передатчика времен WWII. Quote
Gegen Posted March 15 Posted March 15 5 часов назад, kesrmk сказал: Получился субботний проект, с утра получил схему, после завтрака начал слесарку, паять, после ужина - уже подключен - играет! Режимы ламп как на расчете. Регулятор громкости оставил на потом. Спасибо за схему А.Манакову. Не за что - Служба! В-) Учитывая небольшой уровень входного сигнала от ТЛФ или тюнера, рассчитал амп. специально для Вас за полночи.... Quote
Александр Р Posted March 15 Posted March 15 (edited) Анатолий Иосифович вопрос? Если организовывать включение электролитических конденсаторов для шунтирования катодного резистора автосмещения выходной лампы в SE усилителе по схеме ultrapath, то какое оптимальное должно быть соотношение величин ёмкости к примеру ёмкости С1 от катода на землю и ёмкости С2 от катода на анодное питание.. И правда ли что такая схема может помочь приблизить звукопередачу усилителя по качеству близкую звукопередаче усилителя с фиксированным смещением выходной лампы.. Edited March 15 by Александр Р Quote
Gegen Posted March 15 Posted March 15 Правда. Об этом с формулами расписано КАА в ветке "Листая старые журналы". 2 Quote
KAA Posted March 17 Posted March 17 15.03.2026 в 00:06, megavolt84 сказал: Жду катодные светодиоды из Китаев. Среди наших потребных нет? Quote
