Ламповый SE усилитель 6Э5П-6C33С А. И. Манаков, А.Торрес

[VSS]

Попробуйте этот дроссель вроде нормально работает, правда на 300ма не грузил, но IRF840 и так мощнее.

[qa7]

18.05.2022 в 09:00, ЧАК сказал:

Напряжение на входе эл. дросселя 245в. Анодный трансформатор ТА-273. При настройке схемы, подключил на выход нагрузку, 2 лампочки 95вт. 220в. последовательно между собой, и  с амперметром. Ток на выходе эл. дросселя 300ма. при напряжении 210в.

У Вас на мосфете высаживается 245-210=35в при 0.3А, то есть 35в х 0.3А = 10.5Вт.

Радиатор при нагреве на +30С (при комнатной +25С) нужен хотя бы 400см2:





[johnson1496]

Ничего с IRF840 не выйдет - нужен более токовый, чтобы выдержал зарядку электролита после УЗФ. По крайней мере мне для уся на 300В пришлось ставить гораздо более серьезный, чем IRF840 который сгорал раз в неделю.

[qa7]

18.05.2022 в 09:00, ЧАК сказал:

довольно сильно греется транзистор хотя установлен на приличного размера радиатор, и примерно через минуту "горит"

это не при старте на большую емкость.

[Климентий]

Может транзистор возбуд ловит? Я свои полевики irf830 успокаивал однажды... Генерили не по детски... Параллельно vd3 ставил кондер на 0,1мкф х 50в.

Часто ставлю транзистор irfp460. Выдерживает любые издевательства...

[Phlanger]

18.05.2022 в 11:00, ЧАК сказал:

Проблема в том, что довольно сильно греется транзистор хотя установлен на приличного размера радиатор

Так на нём десять Ватт тепла высаживается. Там радиатор нужен примерно как от пня сокет-478, эдак с полтора кулака величиной.

19.05.2022 в 20:41, johnson1496 сказал:

чтобы выдержал зарядку электролита после УЗФ

100-500 микроФарад после УЗФ - показывают всё и сразу конкретно. А достаточно там - двадцати.

[johnson1496]

Для 33 лампочки? Сумлеваюсь что этого достаточно для нижней частоты усиления (имею в виду выходное сопротивление питальника).

[VSS]

2 часа назад, johnson1496 сказал:

Сумлеваюсь что этого достаточно для нижней частоты усиления (имею в виду выходное сопротивление питальника).

??? Этож не транзистор!

[johnson1496]

Я имею в виду электролит, который стоит после полевика и при включении заряжается через исток-сток мосфета. В правильных УЗФ (надеюсь правильно обозвал устройство изображенное в начале страницы) на полевике падает до 10% питающего напряжения, т.е. его сопротивление не микроомы, и соответственно, мощность выделяемая на мосфете в момент включения питания в разы больше средней.

Хоть 33 и не транзистор, но достаточно низкоомная со всеми вытекающими, а верите или нет, не важно. Описан личный опыт на некотором количестве изделий.

[ЧАК]

Есть возможность скинуть 20 вольтовую обмотку на анодном трансе, и запитать от 220-230 вольт.  Первичка имеет кучу выводов, с помощью которых можно менять выходное напряжение.

У автора по схеме 235 вольт...

[Phlanger]

4 часа назад, johnson1496 сказал:

Сумлеваюсь что этого достаточно для нижней частоты усиления (имею в виду выходное сопротивление питальника

Да хоть для 44. Выходное сопротивление его, если вспомнить учебнег, 1/S. Какая там у полевика крутизна - два Ампера на Вольт? Пять?

Потому-то 100500 хулиардов микроФарад и являются фииричизкой дурью от лиц, не сумевших прочитать букварь, что там шунтировать-то уже нечего, по большому счёту. Там доли Ома выходное сопротивление....

[johnson1496]

А при чем здесь картинки из даташита? В нашем случае крутизна не имеет значения, т.к. это не ключ и не усилитель. Это истоковый повторитель. Считаю, что Вы человек грамотный и дальше рассказывать не нужно.

[Phlanger]

9 часов назад, johnson1496 сказал:

А при чем здесь картинки из даташита?

Картинки из эньтюрьнетяков, на которых альтернативно одарёнными нарисованы 100500 хулиардов микроФарад - поглавнее, правда? Главное, учебник не открывать, а то ещё голова заболит...

9 часов назад, johnson1496 сказал:

Это истоковый повторитель.

Именно.

9 часов назад, johnson1496 сказал:

Считаю, что Вы человек грамотный

"Не то, что некоторые", ну да.

[Alik_r]

Возбуд хорошо давится ферритовой бусинкой, одетой на ножку полевика...

[alss]

Моделирование показывает выходное сопротивление схемы от VSS (Опубликовано: В среду в 13:19) 0,7 Ом на частоте 1 кГц при полосе пропускания не меньше 100 кГц на емкости 1 мкФ, т. е. схема отработает любые потуги в звуковом диапазоне при надлежащей емкости перед фильтром, но не после, которая вредна в данном случае.

[KAA]

20.05.2022 в 19:25, johnson1496 сказал:

В нашем случае крутизна не имеет значения,

Крутизна полевого транзистора определяет выходное сопротивление истокового повторителя.

[johnson1496]

Конечно, но это верно для динамического изменения сигнала (в конце концов крутизна - показатель усиления), но УЗФ работает практически в статике.

Честно говоря не пойму причину спора. Топик стартер утверждает, что полевик, нагруженный на емкость в 1,5 тыс мкф горит и спрашивает можно ли поставить IRF840. Я говорю, что с ним тоже будет гореть и нужен более токовый мосфет, правда есть более простой выриант - после диодов поставить резистор 15 - 30 Ом, гореть перестанет.

[qa7]

18.05.2022 в 09:00, ЧАК сказал:

После некоторого перерыва, взялся за завершение проекта по схеме А. Торреса.

Все электронные дросселя и автофиксы собрал на плате (см. фото) кроме транзисторов Q1 и резисторов R18.  Напряжение на входе эл. дросселя 245в. Анодный трансформатор ТА-273. При настройке схемы, подключил на выход нагрузку, 2 лампочки 95вт. 220в. последовательно между собой, и  с амперметром. Ток на выходе эл. дросселя 300ма. при напряжении 210в.

Но! Проблема в том, что довольно сильно греется транзистор хотя установлен на приличного размера радиатор, и примерно через минуту "горит".  Запускается плавно но температура нагрева не критическая, можно держать радиатор в руке. Ошибок в монтаже нет.

Если читать не по диагонали )), то при указанных условиях Q1 может гореть только из-за:

1) маленького радиатора для Q1

2) возбуда Q1, так как удален от платы (от емкостей).

По схема Alexa после диодного моста уже стоит R4= 20 Ом

[KAA]

7 часов назад, johnson1496 сказал:

 УЗФ работает практически в статике.



По постоянному току - да, но не по сигналу помехи, который он призван подавлять. Ну и тему принципиальной склонности повторителей к самовозбуждению при большой ёмкостной нагрузке никто не отменял.

[ЧАК]

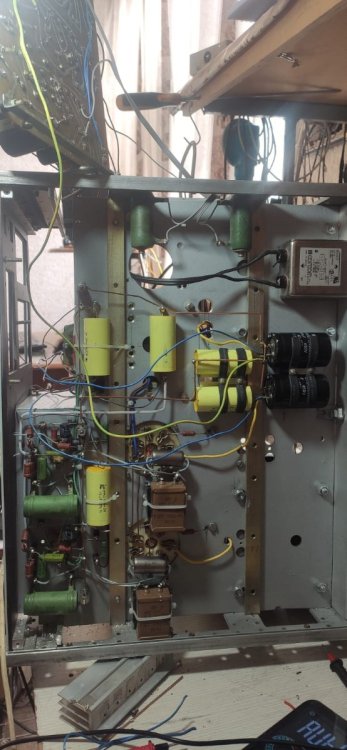

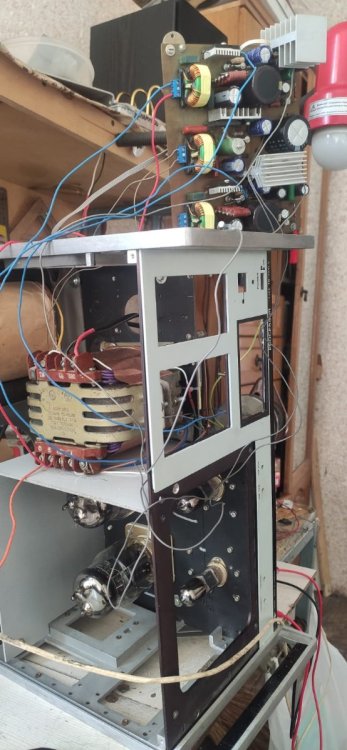

После 8 месяцев отлёживания на полке, вернул на стапеля и запустил выше обсуждаемый усилитель. Выкинул ТА и ТН, намотал с нуля силовой трансформатор на железе ОСМ  0,4.  Проблема с перегоранием транзисторов в схеме эл.дросселя решилась.

Так как не указаны на схеме мощности резисторов пришлось некоторые номиналы подбирать с запасом по мощности, R4 10вт. и R 18-20вт.

Все режимы работы соответствуют схеме. При -68в. на смещении, анодное 210в.

Осталось установить плату на место, уложить провода и окультурить.

[ЧАК]

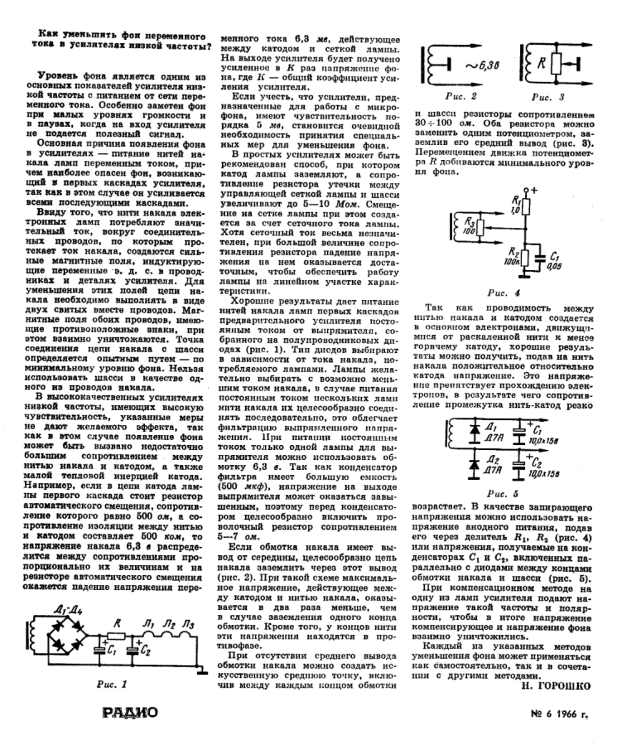

Не удается подавить  (фон) гул 50гц на данном усилителе.   Фонит драйвер, все напряжения соответствуют схеме, замена элементов на другие аналоги, и отключение второго канала ни как не помогает.  Гул процентов на 80 пропадает, если с  экр. сетки драйвера 6Э5П  на землю поставить конденсатор  150,0 х 400в.

Менял автофикс на автоматическое смещение, то же самое.

[Gegen]

Может быть 3 варианта: 1. Пульсации по анодному напряжению.  2. Фон "пролазит" от накала 1й лампы.  3. Блуждающий ток, т.е. точка заземления расположена не оптимально.

[ЧАК]

По схеме, с точки между R5 и  R16 подан положительный потенциал на нить накала, отключение которого не дает ни какой разницы.  Заземление накала через резисторы тоже не помогло.  Попробую запитать от другого источника питания без автофикса, с автоматическим смещением.

Такая же лампа 6Э5П, замечательно работала в усилителе на 6П45С МАИ и Бутина.  Включены чуть по разному, тем  не менее.

[Buran81]

Если на входе Альпс, то надо на его монтажную гайку подключить землю. Должно помочь.
