Ден123 Опубликовано: 19 февраля 2022 Поделиться Опубликовано: 19 февраля 2022 17.02.2022 в 12:17, Phlanger сказал: _Личный_ опыт: принесли мне лет двенадцать назад совершенно классическое - полметра на полметра, не меньше двух пудов, медное шасси, двухтактный выхлоп Даже не помню, в скольких местах оно сгорело.... Физически сгорело, обуглившись и с дымом. ... Вот с тех пор при упоминании этой непосредственной связи первым делом всплывает вопрос: а оно зачем? У гг. Лофтина и Уайта в их 1928 году, например, не было приличных конденсаторов, сплошные бумажки в маслице. Негерметизированные. Но щас-то? Наверно, я чего-то не понимаю... Согласен полностью. Однако есть исключения: СЕ и РР с дросселями в анодах драйверов - позволяет работать с заходом в токи сеток выходных ламп А2. За 12 лет в 5 унчах не сгорело ни одной лампочки. Наверное потому что корпусы были не из меди. 😉 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Viktor D Опубликовано: 19 февраля 2022 Поделиться Опубликовано: 19 февраля 2022 (изменено) Есть такая схема Евгения Гришина Связь между каскадами непосредственная без конденсаторов и трансформаторов. Никаких сверхмощных резисторов в катоде выходной лампы не требуется, потому как она питается от своего отдельного источника питания, а драйвер от своего. Хотел её однажды повторить, но почему то получился двухтактный усилитель. Схему я уже выкладывал в околокомповой теме. Что бы не искать по форуму повторю здесь. По сути это два усилителя SE на входы которых подан сигнал в противофазе а на выходе между ними подключен двухтактный трансформатор. Вариант вполне работоспособный. Единственные грабли лежат около ТАНа. Пришлось намотать для драйвера и для выходного каскада трансформаторы на разных сердечниках, что бы победить фон. Усилитель получился если смотреть сверху 300х300мм, высота шасси 100мм. Плюс кожух над трансформаторами 100мм. Да, и как видите никаких стабилизаторов в питании. Изменено 19 февраля 2022 пользователем Viktor D Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Ден123 Опубликовано: 19 февраля 2022 Поделиться Опубликовано: 19 февраля 2022 17 минут назад, Viktor D сказал: Есть такая схема Евгения Гришина.... Хотел её однажды повторить, но почему то получился двухтактный усилитель. Схему я уже выкладывал в околокомповой теме. Что бы не искать по форуму повторю здесь. А F8 это ООС? Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Viktor D Опубликовано: 19 февраля 2022 Поделиться Опубликовано: 19 февраля 2022 (изменено) FB - фидбек - да ООС. Но, это всего лишь один из вариантов. Вполне работоспособная схема и без этой петли ООС. Достаточно УЛ и КО в выходном каскаде. Опробовано было несколько вариантов схемы. Остался вариант с ФИ на ОРА1632 (вместо входного трансформатора) и выходной каскад в супертриоде (по Вандервиновской терминологии). Да, там на схеме резисторы R14, R15, R16 по 1 кОм. Это неправильно. Так предложил по умолчанию Сплан, а я не поправил. Какие стояли я теперь не вспомню. Изменено 19 февраля 2022 пользователем Viktor D Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Ден123 Опубликовано: 20 февраля 2022 Поделиться Опубликовано: 20 февраля 2022 "... по Вандервиновской терминологии" Да не сотвори себе кумира, это называется "оппозитным включением экранированных ламп", заметка в радиофронте 34-37 гг. 😉 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Gegen Опубликовано: 26 февраля 2022 Поделиться Опубликовано: 26 февраля 2022 Иногда простота хуже воровства. В-) Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
KAA Опубликовано: 26 февраля 2022 Поделиться Опубликовано: 26 февраля 2022 27 минут назад, Gegen сказал: Простота хуже воровства. В-) Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Xpюн22 Опубликовано: 26 февраля 2022 Поделиться Опубликовано: 26 февраля 2022 Ну да, усложнили, чтоб сходу воровством не казалось 🙂... Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
KAA Опубликовано: 28 февраля 2022 Поделиться Опубликовано: 28 февраля 2022 Под моточные изделия Хасимото. Можно и одну 71-ю оставить, если достаточно мощности, с переключением выходного трансформатора на 3,5К. Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
ВВФ58 Опубликовано: 30 марта 2022 Поделиться Опубликовано: 30 марта 2022 Что-то затихла тема.На старом портале была помнится несложная на 6П20С,ни у кого не сохранилась? Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Gegen Опубликовано: 30 марта 2022 Поделиться Опубликовано: 30 марта 2022 Можно посмотреть https://audioportal.su Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Drakon Опубликовано: 30 марта 2022 Поделиться Опубликовано: 30 марта 2022 (изменено) Вот такую схемку как то просчитал и сотворил как ушник Изменено 30 марта 2022 пользователем Drakon 1 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
ВВФ58 Опубликовано: 31 марта 2022 Поделиться Опубликовано: 31 марта 2022 А что за выходные,и каково впечатление? Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Drakon Опубликовано: 31 марта 2022 Поделиться Опубликовано: 31 марта 2022 (изменено) Основа твк110л-1 частично перемотаны, 3к/32/250 Делал по просьбе товарища, когда сам слушал, норм, грузил 32 на 16 ом колонки, за глаза тоже)) Изменено 31 марта 2022 пользователем Drakon Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Ден123 Опубликовано: 31 марта 2022 Поделиться Опубликовано: 31 марта 2022 17.02.2022 в 09:21, Stan Marsh сказал: Десяток кружковцев в нулевые собрали схему нашего товарища Артема Фадеева, некоторые пользуются до сих пор. Не поручусь за номиналы, но схема такая: Всем добрый день. Станислав, эту схему А. Белканов раскритиковал в Вестнике АРА. Причины критики - кривой режим драйвера, нехватка раскачки выходной лампы и, как следствие, 0,7-0,9 вт выходной мощности с диким спектром. В случае соединения Ra драйвера с "+" питания, с одновременным увеличением сопротивления нагрузки драйвера, имеем 2-2,5 вт. Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Stan Marsh Опубликовано: 31 марта 2022 Поделиться Опубликовано: 31 марта 2022 3 часа назад, Ден123 сказал: Станислав, эту схему А. Белканов раскритиковал в Вестнике АРА. Возможно, меня это как-то не особо трогает. Теоретизирование - это довольно почтенное занятие, я и сам иной раз. 1 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Ден123 Опубликовано: 31 марта 2022 Поделиться Опубликовано: 31 марта 2022 3 часа назад, Stan Marsh сказал: Теоретизирование - это довольно почтенное занятие, я и... Да полноте Вам, какое уж тут теоретизирование? Все на практике, в железе проверено. Для полноценной работы этой схеме недостает пары деталей, дросселя и еще одного резистора. Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Gegen Опубликовано: 1 апреля 2022 Поделиться Опубликовано: 1 апреля 2022 Белканов прав, 6С3-4П в рабочей точке Ri~3k, коэф. динамического усиления К до 35. В данной схеме, при Ra=3k6, динамич. характеристика 1го каскада почти вертикальна, большая разница её плеч обуславливает оч высокий КНИ. Некий мастер на склоне лет сказал следующее: "От кривого бонсая - кривая тень." Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

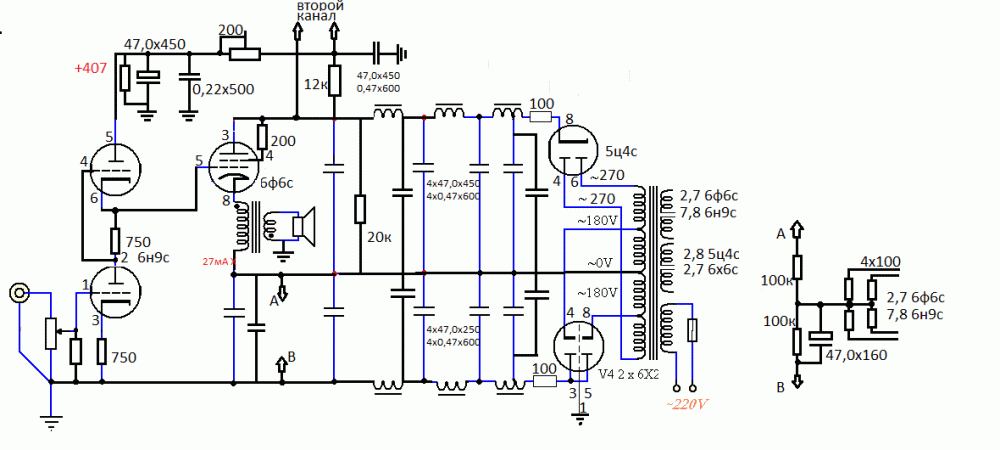

ВВФ58 Опубликовано: 10 апреля 2022 Поделиться Опубликовано: 10 апреля 2022 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
ВВФ58 Опубликовано: 10 апреля 2022 Поделиться Опубликовано: 10 апреля 2022 Что можно сказать об этой схеме?А если на выход 6П20С? Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Gegen Опубликовано: 11 апреля 2022 Поделиться Опубликовано: 11 апреля 2022 Схема 1999-2000г появилась на сайте коллекционера старых приёмников В.Брусникина, г. Петрозаводск. Его опус. Первый каскад - дв.триод 6Н8С с Мю-20, в этой схеме коэф динамического усиления при отключенной общей ООС К=10. Второй каскад ЕЛ34 в триодном вкл при Uak-250V Рвых-2Вт. ЕЛ34 in triod имеет верные ВАХ и большой КНИ по 2й гармонике до 5% и третьей до 0,5% . Подключение общей ООС снизит КНИ до 3-3,5% и уменьшит чувствительность усилителя примерно на 6дБ, дополнительно снизив коэффициент усиления 1го каскада в 2 раза, т.е. до 5и. На форуме "Аудиопортал" Dim написал так: "Это не тот усилитель, который следует собирать." Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
ВВФ58 Опубликовано: 12 апреля 2022 Поделиться Опубликовано: 12 апреля 2022 У меня 6LR8 до сих пор в макете,из неё что-то подобное можно изобресть и,главное,нужно ли? Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Gegen Опубликовано: 12 апреля 2022 Поделиться Опубликовано: 12 апреля 2022 Можно, но не стОит, лучше не будет. В-) 1 Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Александр К. Опубликовано: 13 апреля 2022 Поделиться Опубликовано: 13 апреля 2022 Послушал я этот усилок немного. Давно это было. Моноблок на старую колонку от Симфонии. Мягкий, ватный звук. Ну ,а чего ожидать от этой схемы. Да и надо это было всё для его диссертации. Виталий спец. по истории радиаппаратостроения в СССР. Кому интересно,полистайте его диссерт., Есть интересные сведения по старым лампочкам. 3-05-07_Брусникин В._2007 г.pdf Цитата Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
