6П9 в оконечном каскаде...

[alex2203]

В середине 60-х ближе к концу на 6П9 делал микрофонный для шарманки, очень нравилось.

Забыл добавить, Г-837 в пентоде для МД-47.

[volli]

Прикинул вариант использования 6П9 с КО (катодной обмоткой) при "бетта" 0,1. В разных справочниках данные 6П9 разнятся. Я взял для расчёта S=11,7 Ri=80к "мю" определил по формуле и округлил до 900.

Новое Ri получилось даже меньше 1к🙂 Вот теперь думаю - стоит ли заморачиваться с КО? Не напутал ли я чего?

[Gegen]

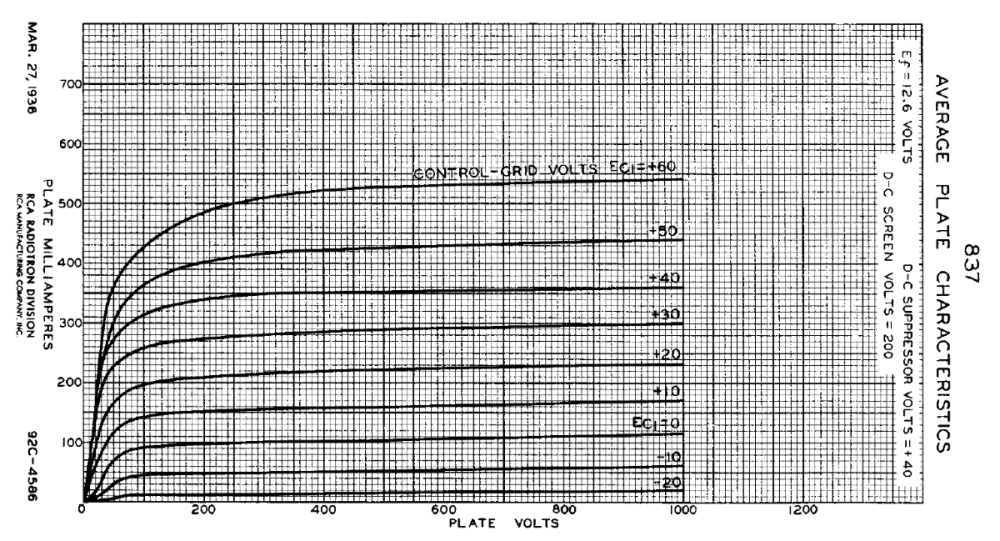

alex2203.  У меня нет ВАХ 837 в режиме без захода в положительную обл. сеточных напряжений, с нулём на 3й сетке. Только такие, для  передатчиков.



[CHEL_EV]

Анатолий Иосифович, у меня к Вам ещё один вопрос,касательно EF55. Анод и вторая сетка идут по 250 вольт. Можно включить вторую сетку по первому варианту через 150-200 ом с анодного, или по второму варианту, стабилизация через полевик. Схему привожу ниже

Как будет лучше для этой лампы.

[Ден123]

7 часов назад, CHEL_EV сказал:

Анатолий Иосифович, у меня к Вам ещё один вопрос,касательно EF55. Анод и вторая сетка идут по 250 вольт. Можно включить вторую сетку по первому варианту через 150-200 ом с анодного, или по второму варианту, стабилизация через полевик. Схему привожу ниже

Как будет лучше для этой лампы.



Я так предположу, что л1 - это 6н9п. Зачем параллелить триоды - счастья не добавиться. На мой ух гораздо гораздее 6н1п, 3п, 5п, тем более, что  смещение у 6п9п не превысит -10 В и усиления пальчиков хватит даже со стандартными 0,707 В.

Изменено 20 сентября пользователем Ден123

[CHEL_EV]

50 минут назад, Ден123 сказал:



Я так предположу, что л1 - это 6н9п. Зачем параллелить триоды - счастья не добавиться. На мой ух гораздо гораздее 6н1п, 3п, 5п, тем более, что  смещение у 6п9п не превысит -10 В и усиления пальчиков хватит даже со стандартными 0,707 В.

Я схему привёл как пример, питания второй сетке выходного каскада. Предварительный каскад нас вообще не волнует, кто и что там поставил..

[Ден123]

9 часов назад, CHEL_EV сказал:

Я схему привёл как пример, питания второй сетке выходного каскада. Предварительный каскад нас вообще не волнует, кто и что там поставил..

Питание втой сетки в этой схеме какое-то мудрёное.  С учетом катодной обмотки, кмк, не хватает емкости G2-K.

Волнует первый каскад - от него будет зависеть звучание всей конструкции.



[alex-amur]

20.09.2024 в 20:50, CHEL_EV сказал:

Я схему привёл как пример, питания второй сетке выходного каскада. Предварительный каскад нас вообще не волнует, кто и что там поставил..

И что у Вас в итоге получилось?

[Gegen]

Не знаю, что у Евгения, у меня-так.  Коэффициент динамич. усиления 1го каскада ~15 с катодным конденсатором, без него ~10.



[ВВФ58]

Неудобненько:2 напр накала 12В для преда,6В для оконечного...

[Xpюн22]

19 минут назад, ВВФ58 сказал:

Неудобненько:2 напр накала 12В для преда,6В для оконечного...

Для стерео можно только 12,6 вольт...

[Gegen]

32 минуты назад, ВВФ58 сказал:

Неудобненько:2 напр накала 12В для преда,6В для оконечного...

Верно, но сейчас я подумал, ведь можно накал выходных ламп питать переменкой, драйверных - постоянным напряжением через выпрямитель(и)  с удвоением напряжения, благо ток накала 12П1Л - всего 75мА. Думаю , удвоитель может сделать каждый участник форума.

[KAA]

35 минут назад, ВВФ58 сказал:

Неудобненько:

Эта лампа выпускалась с накальными узлами на 4, 6, 10 и 12 вольт.

[Xpюн22]

42 минуты назад, Gegen сказал:

Верно, но сейчас я подумал, ведь можно накал выходных ламп питать переменкой, драйверных - постоянным напряжением через выпрямитель(и)  с удвоением напряжения, благо ток накала 12П1Л - всего 75мА. Думаю , удвоитель может сделать каждый участник форума.

Тоже правильно, такой успешный опыт также имеется. И даже для бОльших токов накала.

Изменено 24 сентября пользователем Xpюн22
