Климентий Posted August 13, 2023 Share Posted August 13, 2023 По случайности купил 100шт 6п9... интересно куда и как их применить... Quote Link to comment Share on other sites More sharing options...
alss Posted August 13, 2023 Share Posted August 13, 2023 а) как драйвер к ГМ-70 и подобным - Tommy (Владимир Рыжков) много лет назад; б) выходной буфер фонокорректора, желательно с трансформатором; в) в триоде как спальный усилитель (можно даже одноламповый). Quote Link to comment Share on other sites More sharing options...

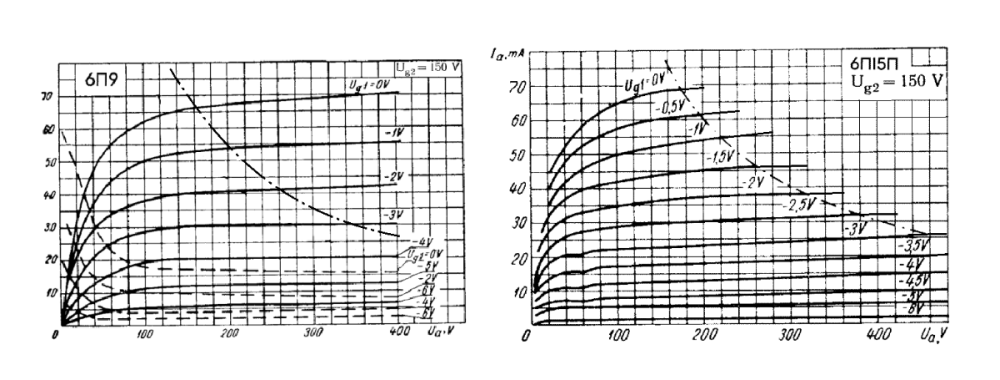

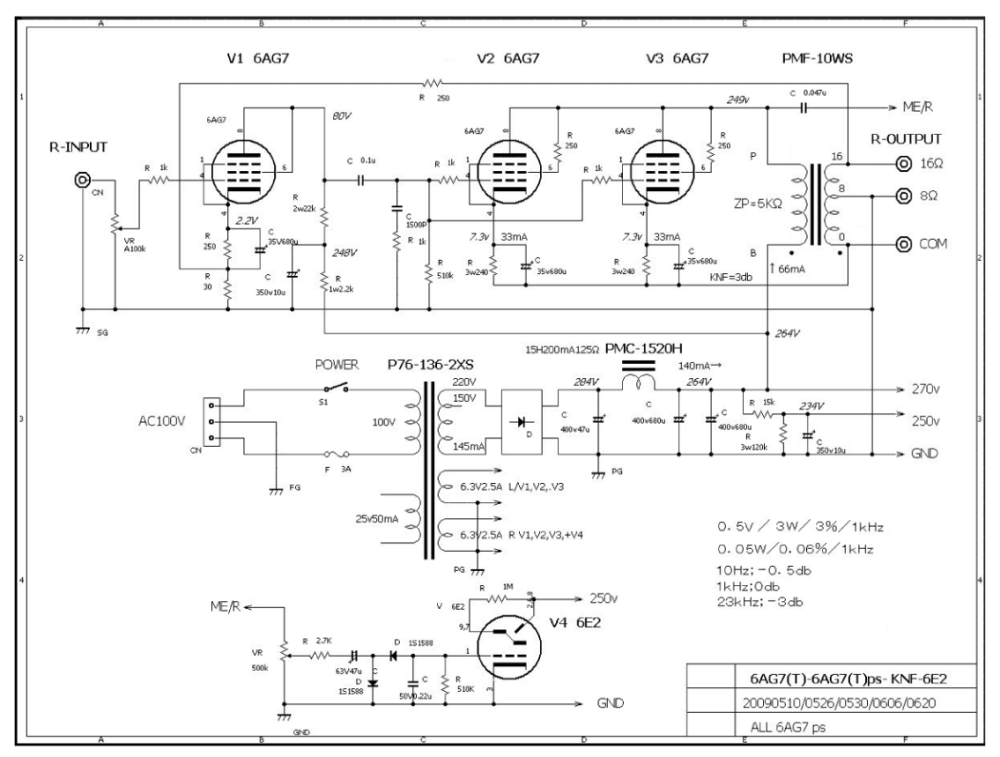

Gegen Posted August 13, 2023 Share Posted August 13, 2023 Лампы 6П9 и 6П15П оч. похожи по параметрам, аттач - сравнение ВАХ. Второй аттач - схема ортодоксального усилителя на трёх лампах 6П9 , где всё по "фень-шую". 👲 1 Quote Link to comment Share on other sites More sharing options...
alss Posted August 13, 2023 Share Posted August 13, 2023 К п. в) моего сообщения 2 Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 14, 2023 Share Posted August 14, 2023 14 часов назад, Gegen сказал: Лампы 6П9 и 6П15П оч. похожи по параметрам, аттач - сравнение ВАХ. Второй аттач - схема ортодоксального усилителя на трёх лампах 6П9 , где всё по "фень-шую". 👲 По фэншую будет, если первой лампой будет 6С2С, или 6Г1, ну или таже 6Ж7 в триоде. 6П9 в триоде, "скушает" некоторые "детали" в звуке. Входные пикушки большие у неё в триоде для предварительного каскада. Она только для драйвера хороша, или на выход. Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 14, 2023 Share Posted August 14, 2023 "Хороша я хороша, плохо лишь одета..." В-) По "феньшуЮ" - "подобное раскачивается подобным", с сети есть откроовения и схемы апологетов "учения", где 2А3 раскачивается 2А3, 300В - 300В, 845-845 ЕЛ34-ЕЛ34 и тд.... . В триодном вкл 6П9 имеет входную ёмкость 13 пФ, плюс динамичечскую порядка 30пФ, общ 43, прибавим ещё 7пФ, - ёмкость монтажа. 1 Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted August 14, 2023 Share Posted August 14, 2023 Миллеровская с учётом панельки и монтажа, если память не изменяет, получается под 200...250 пф... Так что завал на вч возможен. Насчёт "только на выход" - макет корректора по советам "Одесской лаборатории" - две шт 6п9 в триоде одна за другой - показал себя замечательно, кроме, ожидаемо разумеется, некоторой микрофонистости... 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted August 14, 2023 Share Posted August 14, 2023 А чего её все в триод пихают? 6П9 создана для того, чтобы быть хорошим линейным пентодом с добротной передачей импульсного сигнала (хотя она не совсем пентод). А ещё она гораздее с фиксированным смещением, чем с автоматом. Даём ей 3 вольта смещения в даташитном режиме, в сетку не ленимся поставить килоомный антизвонник или дроссель микрогенри на 10, и будет нам счастье, а уж если экранное стабилизировать - тем паче. Ra - 10 К. Не забываем землить ножку 3. При размахе входного +/- 1 вольт получаем вполне себе одноламповый усь, ставим 6Ж8 в триоде драйвером - и можем ОС охватить, ставим 6Ж8 в пентоде драйвером - и можем приделать темброблок. 3 Quote Link to comment Share on other sites More sharing options...
alss Posted August 14, 2023 Share Posted August 14, 2023 1 час назад, KAA сказал: ставим 6Ж8 в пентоде драйвером - и можем приделать темброблок. Ох боюсь что кто-то из моих знакомых прочитает это и мне никуда не деться...😓 Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 14, 2023 Share Posted August 14, 2023 Ещё можно 6N7 к двум 6П9 поставить в металле, вот тогда будет всё в металле, как и хотели. И тембр в ООС поставить. И транс "стандартный" на 5К Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted August 14, 2023 Share Posted August 14, 2023 Вполне вариант! Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted August 15, 2023 Share Posted August 15, 2023 14.08.2023 в 04:58, CHEL_EV сказал: По фэншую будет, если первой лампой будет 6С2С, или 6Г1, ну или таже 6Ж7 в триоде. 6П9 в триоде, "скушает" некоторые "детали" в звуке. Входные пикушки большие у неё в триоде для предварительного каскада. Она только для драйвера хороша, или на выход. Рассказ рассказом,взглянуть бы на схему с номиналами и режимами ламп Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 15, 2023 Share Posted August 15, 2023 14 минут назад, ВВФ58 сказал: Рассказ рассказом,взглянуть бы на схему с номиналами и режимами ламп Схема стандартная. Режимы по даташиту, ни чего там изобретать не надо. Вместо тембра, резик в ООС на 15К примерно Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 16, 2023 Share Posted August 16, 2023 Общими словами можно написать общее описание. В-) Если заглянуть в справочники Левитиных по вещательным радиоприёмникам, можно увидеть не менее пяти типов стандартных схем SE УНЧ только на лампах 6П6С, не говоря о типовых схемах SE на 6П3С и 6П14П.... В-) Вчера вытащил из кладовки прибор Е7-14, измерил in triod проходные ёмкости, 6Ж3, 6Ж4 ~ 2,3пФ, 6П9 ~ 2,6пФ, для контроля 6С2С ~ 4пФ, 45~ 10, 6С4С ~12 пФ. То есть, суммарная вх ёмкость 6П9 in triod порядка 65, max 70 пФ. ..... 1 Quote Link to comment Share on other sites More sharing options...

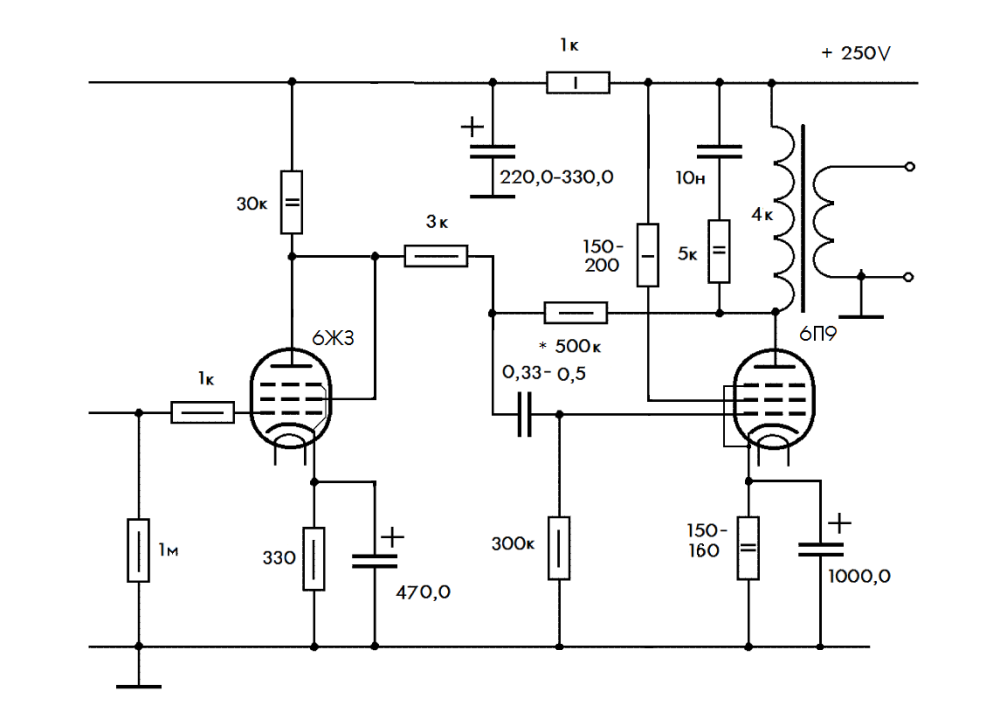

Gegen Posted August 18, 2023 Share Posted August 18, 2023 2 Климентий. Аттач, Рвых ~ 3.5W. Quote Link to comment Share on other sites More sharing options...
volli Posted August 18, 2023 Share Posted August 18, 2023 (edited) Возможно применение 6Г1 с подбором режима? Потребуеттся коррекция ОС? Использую ТВЗ-Ш. Edited August 18, 2023 by volli Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 18, 2023 Share Posted August 18, 2023 К сожалению - нет, 6Г1 ; Мю-16 - мал, коэффициент динамич усиления К~11 ; ТВЗ-Ш - первичная обмотка 3000 витков провод 0,12, активное сопротивление 300 Ом, вторичная обмотка 114 витков провод 0,59, активное сопротивление 1,5 Ом. При нагрузке 8 Ом Ra~5,6k, 4 Ом Ra~2,8k. 6Г1.pdf Quote Link to comment Share on other sites More sharing options...
volli Posted August 18, 2023 Share Posted August 18, 2023 К сожалению сопротивление первички от 380 до 410 Ом, есть десяток штук. Вторички по этикетке по 91 витку. Планирую применить по схеме 2x(6Ф3П+ТВЗ-1-9) - как у Loki. с 6П9 на выходе, 6Г1 или 6Ж7(8) на входе. Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 18, 2023 Share Posted August 18, 2023 8 часов назад, Gegen сказал: 2 Климентий. Аттач, Рвых ~ 3.5W. Анатолий Иосифович, а чем оправдано применение в предварительном каскаде лампы с большой крутизной? Почему бы не применить классику? 6С2С, 6Н7С, 6Н8С... Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 18, 2023 Share Posted August 18, 2023 6С2С, 6С5С, 6Н8С - мал коэффициент усиления, 6Н7С с Мю-35 вполне применима. 6Ж3 in triod S~4,5 . Большая крутизна у 6С3П, 6С4П, порядка 20, 6С15П, 45П, порядка 45. Quote Link to comment Share on other sites More sharing options...

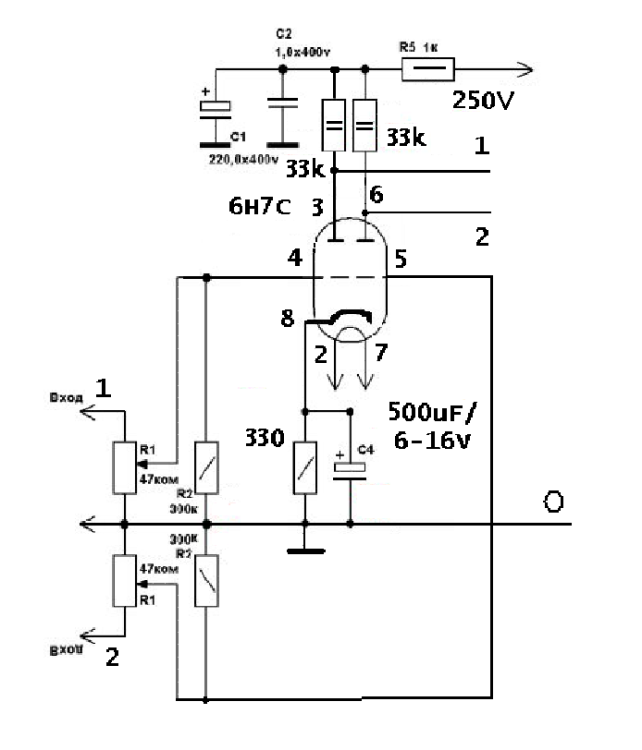

Gegen Posted August 19, 2023 Share Posted August 19, 2023 Драйвер 6Н7С. Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 19, 2023 Share Posted August 19, 2023 (edited) 22 часа назад, Gegen сказал: 6С2С, 6С5С, 6Н8С - мал коэффициент усиления, 6Н7С с Мю-35 вполне применима. 6Ж3 in triod S~4,5 . Большая крутизна у 6С3П, 6С4П, порядка 20, 6С15П, 45П, порядка 45. Я имел ввиду что у 6Ж3 больше крутизна, чем у ламп которые я озвучил. А те что Вы озвучили, у них сверх большая крутизна. Перебрав кучу ламп в своём гибриде, я начал понимать ушами что такое крутизна ламп и как она влияет на звук. "Пришлось полюбить" лампы с малой крутизной. А ранее я любил лет 10 назад 6Э5П, а теперь уважаю 6Н7С и 6Н8С и им подобные. 6Ж3, тоже слушал в своём гибриде. Лучше чем 6Ж4. Но на мой вкус, не то. Присмотреться к триодам с малой крутизной, меня сподвинуло в своё время мысль Анатолия Как уже ранее выяснялось, идеальным с т.з. линейности пентод, как и триод, будут при крутизне равной нулю. Правда, усиливать ничего не будут, к сожалению. Во всех остальных случаях — за более чем 100 лет существования ламп никак не удается устранить пропорциональную зависимость крутизны от тока катода, так что — звиняйте, отдельно котлеты-отдельно мухи — никак, только вместе. КАА Edited August 19, 2023 by CHEL_EV Quote Link to comment Share on other sites More sharing options...
KAA Posted August 19, 2023 Share Posted August 19, 2023 18.08.2023 в 13:32, Gegen сказал: 2 Климентий. Аттач, Рвых ~ 3.5W. Побери меня шайтан, конечно, за такое, но я вынужден позволить себе крамолу. Режим 6П9 в приведенной схеме чудовищен. Она не рассчитана на работу с такой лютой перегрузкой экранной сетки и с таким малым для неё на низких частотах Ra. Это не телевизор, где 6П9 в видеоусилителе грузят на полтора-три килоома. В УНЧ при такой Ra будет завышенная вторая гармоника, сладкозвучный такой украшайзер. Максимальное эффективное напряжение сигнала на первой сетке 6П9 в пентоде, при котором она ещё сохраняет высокую линейность - вольта два - два с четвертью, выходная мощность при этом в нормальных даташитных режимах ватта три с половиной. Зачем ей драйвер с большим Ку - я ХЗ, извините. Десятки - просто за глаза. 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 19, 2023 Share Posted August 19, 2023 Когда у товарища их большое количество и желание экспериментировать , в пентоде сделать с параллельной ООС. Драйвер для работы с ООС должен иметь запас по усилению. Experimentum mater studiorum est. Quote Link to comment Share on other sites More sharing options...

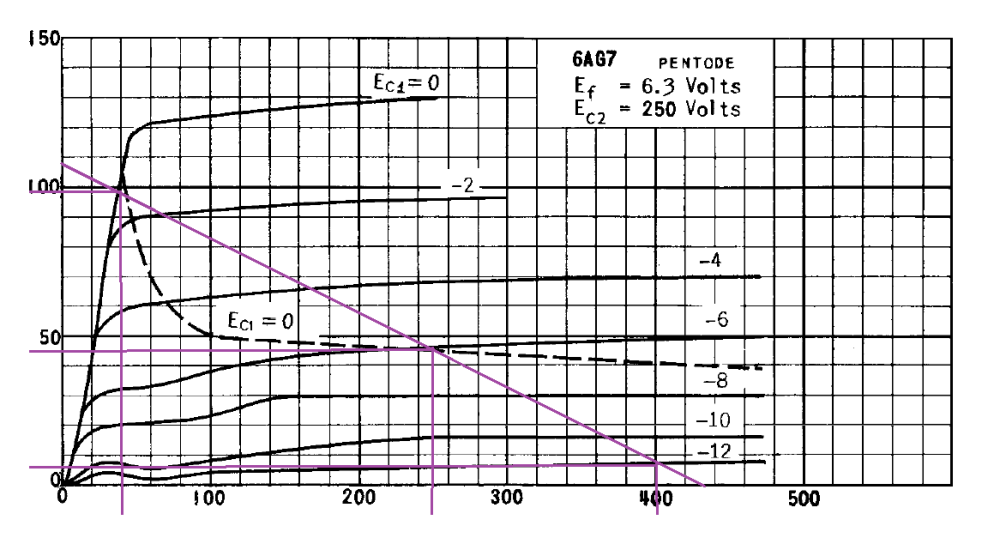

KAA Posted August 20, 2023 Share Posted August 20, 2023 1 час назад, Gegen сказал: в пентоде сделать с параллельной ООС. Драйвер для работы с ООС должен иметь запас по усилению. Бесспорно, бесспорно 🙂. Но тогда надо обратить внимание ещё на одно обстоятельство. Характеристики на этой картинке выше имеют вид, характерный для "разгонных" режимов 6AG7, используемых обычно в видеоусилителях и модуляторах, при Ес2 существенно больше нормальных для неё 150 вольт и соответственно напряжении смещения на первой сетке в 2-3 раза больше "штатных" трёх вольт или около того. Для 6П9 такие режимы вообще не являются паспортными. При Ес2 до 150 вольт 6П9/6AG7 имеет чисто пентодные характеристики без намёка на динатронный эффект, семейством характеристик для больших Ес2 для расчёта "штатных" режимов пользоваться нельзя, они годятся для схем включения как в пятничном посте, когда напряжение на второй сетке равно анодному или выше и ограничительный резистор мал. Повторюсь: на моё личное имхо 6П9 непригодна для качественного и надёжного использования в таких режимах в УНЧ, для этого есть соответствующие лампы соответствующих семейств - EL84, 6V6, 6L6 и так далее. 1 Quote Link to comment Share on other sites More sharing options...
