Вы какие хоть ищите?, если не магноваль наша и не китайская? Может других и нет? или фотку какую оригинальной панельки, я тоже буду искать. У меня в магновале стоят 6LQ6, чтобы можно было сразу на 6П36С перетыкнуть, да ток покоя выставить. Может такие https://www.ebay.com/itm/185833755341?hash=item2b448e12cd:g:Lm4AAOSw~iJkJGZR

Все конденсаторы (электролиты и пленка) покупались до в...ны, в https://partsconnexion.com/, https://www.hificollective.co.uk/catalog/-c-61.html Поэтому, сомнений в качестве нет. Резисторы в сетку есть С2-10, ну и "угля" немного. Нашлось пару БЛП и УЛИ на 1Ком. Тантал 220 Ом - маловато наверное.

Спасибо за информацию, теперь по порядку: Чем лучше? Т.е. замкнуть на анод без всякого резистора? В принципе можно попробовать послушать. Хорошо. писал, что можно до 350В Поставлю анодный резистор и можно будет подбирать катодный. Посмотрим, что получится. катодный стоит ELNA карифайн. Достаточно качественный, но пленкой можно попробовать зашунтировать. MUNDORF Supreme, аналогично, а то бутерброд будет не в коня корм. Можно С2-10 БЛП дефицит. Найдется. Уголь в сетку? Хм...ммм. Кивайн есть. Поясните пож. выгоду такого включения.

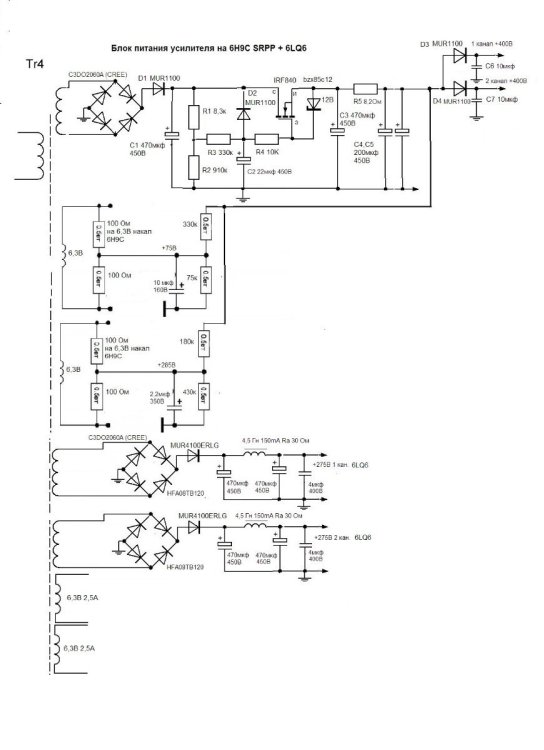

...фона у моего усилителя. Вот БП.

Забыл сказать, что измерения проводились с помощью ноутбука включенного в розетку. Поэтому нет развязки по питанию. Надо было было аккумуляторное питание ноута, но аккум. сдох. В значениях RMS Вот это попробуем.

Ээээ... расшифруйте Ну да..

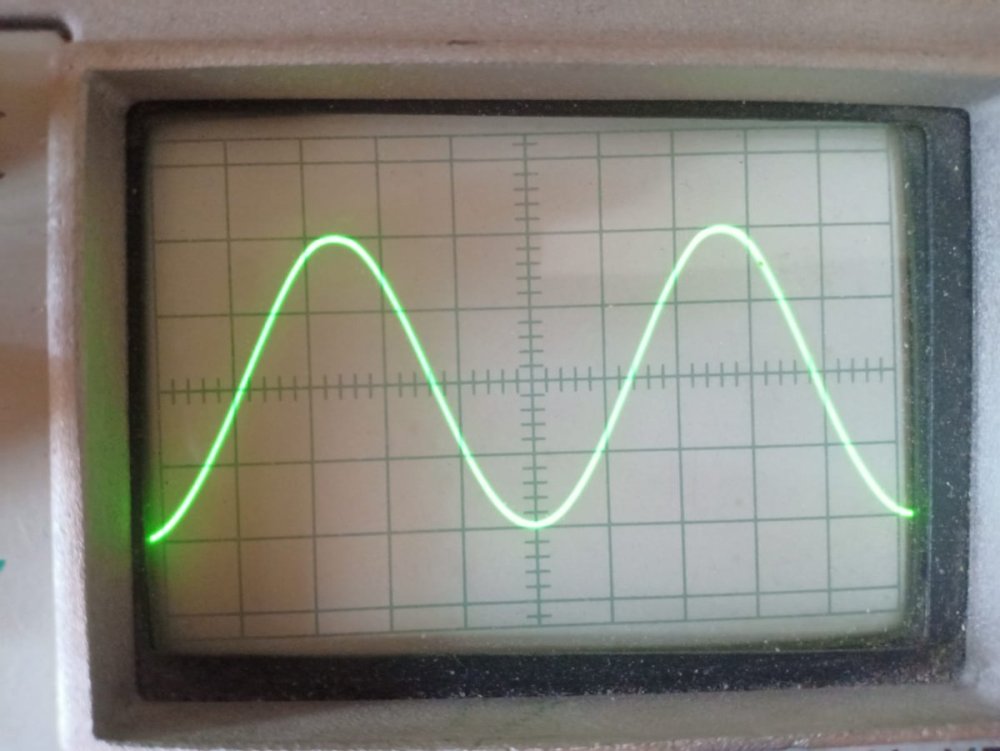

Анатолий Иосифович, чутка не хватает 50В с моей вых. лампой. До этого он был на 6Н9С SRPP+6П36С. Звучал Вяло. Замена на 6АС7 в триоде дала прирост по драйву, но вот всё равно чего-то не хватает, Напряжение смещ. вых лампы -60В и ток 95мА. И мне кажется третья гармоника высоковата, вот.. по входу 0,7В. Можно и 1 В подать- синус не ломает на выходе. Вот картинка. Сейчас думаю 6АС7 перевести в пентод (но говорят звук грубеет) или применить что-то типа 6Н8С в два каскада усиления. Или что-то ещё но не знаю. Есть возможность увеличить Ea драйвера до 350В

Анатолий Иосифович поздравляю Вас с именинами. Здоровья и успехов.

Посмотрел наличие в магазине ВсеКабели, продают остатки. Кто-то знает почему нет в продаже. Интересует акустический кабель. Как он по сравнению с недорогими Qed, инакустик и др.

А вых. трансформаторы где все-таки заказали?

Не стал писать отриц. отзыв. Он пенсионер уже. Для начинающих может и норм мотает. Использует программку для расчет силового... как бы правильно сказать... в общем если Вам питать сигнальную лампочку в станке, то пойдет. Один плюс - дешево. Показывал его описание ТВЗ Гэгэну, он сразу отсоветовал. Вот и весь опыт, мой.

Крайне не рекомендую. Заказывал силовой - потом еле деньги вернул.

Такие?

Да. опечатка. Причем сейчас вспомнил, что при монтаже я их поставил правильно, но забыл сразу поправить в схеме. ... И все таки на 6Ф5П?

Я делал свой усилитель на 6Ф3П: питание на диодных мостах отдельно на каждый канал, электронный дроссель так-же на каждый канал. Плюсы - фона нет, мин. падение напряжения что-то вольта 4 на IRF840. Динамика, бас всё осталось. Минусов не заметил.

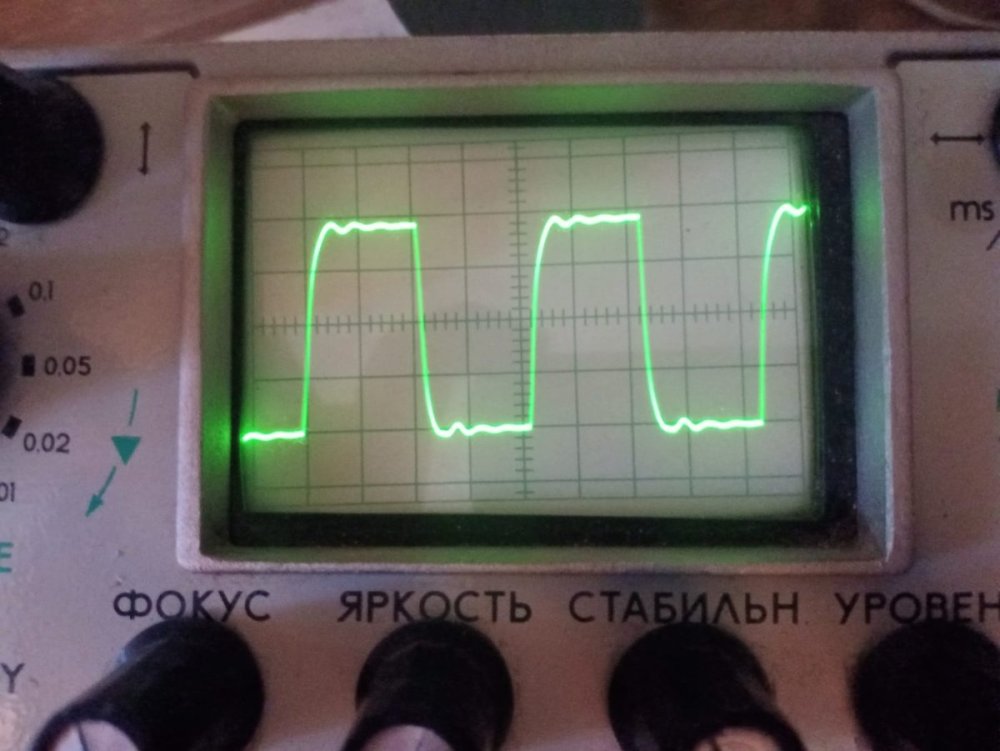

5 кГц на выходе эквив. нагрузка 5 Ом Подвал

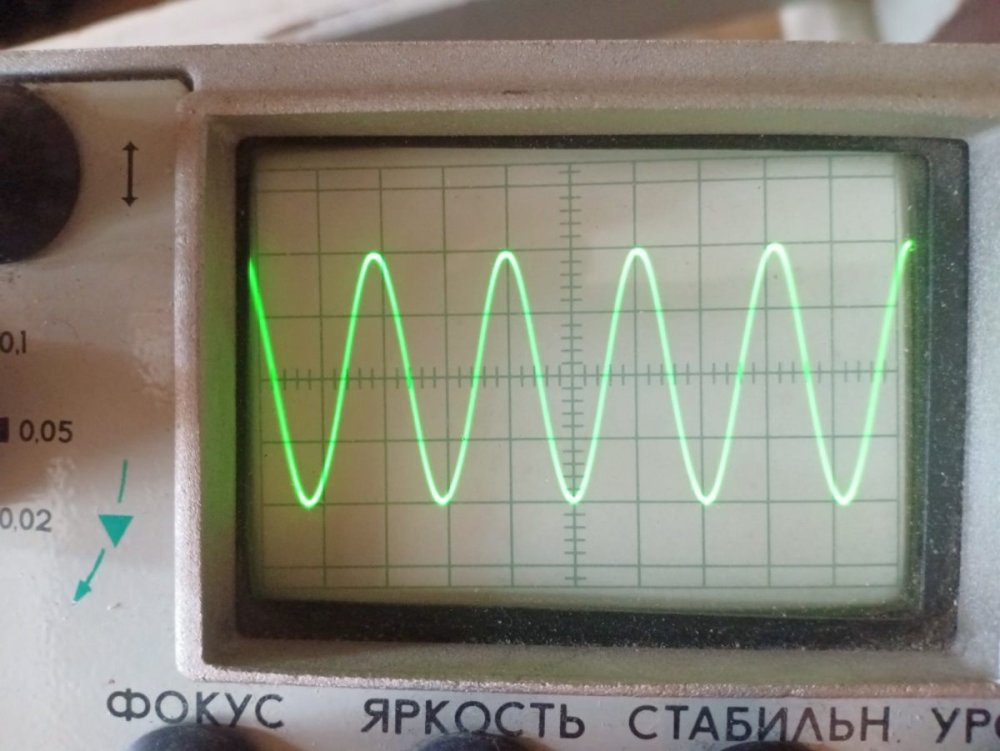

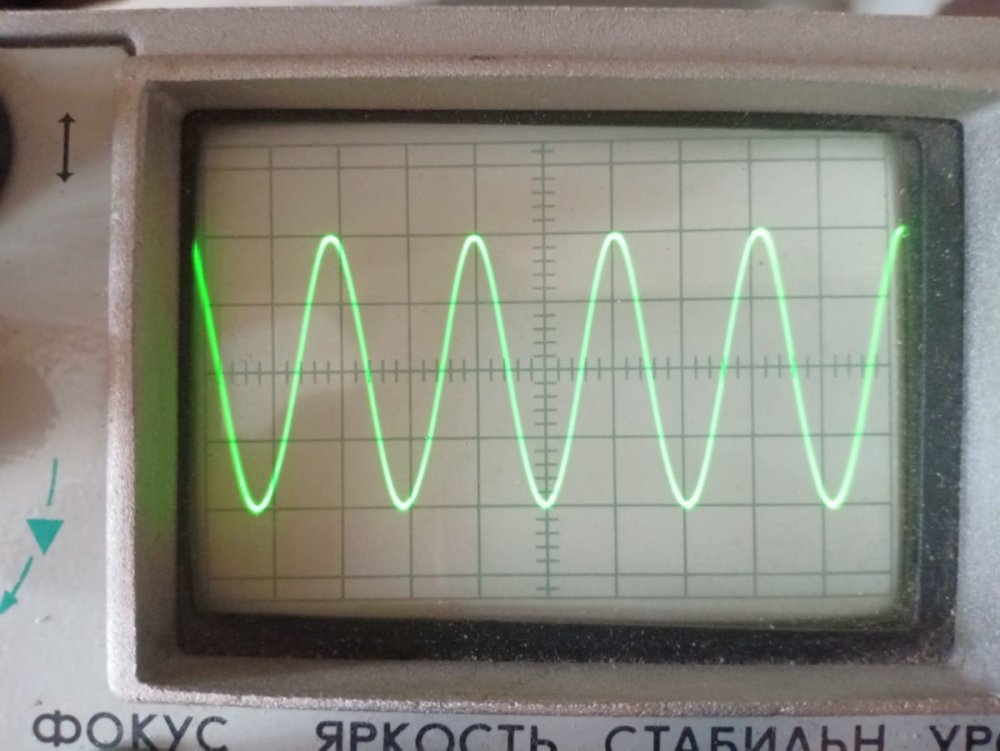

Итак, вчера вернулся к настройке своего усилителя 6Ф3П (автор Манаков А. И.). Для начала измерил ток катода "как есть". Получил 34 и 37,5 мА. Затем подрегулировал до 45 мА и замерил смещение (на сетке пентода 3 нога) - ПК -22,1В, ЛК -19,1В. Посмотрел лампы напротив отв. анода и увидел, что уже есть темный нагар - явно поизносились (так как усилитель пользует сын, то он через него все фильмы и сериалы смотрит). Достал пару новых (светлана 71г.) поставил и памятуя совет: выставил по 45 мА на каждый канал. Измерил смещение ПК -24,4В; ЛК -24,1В. Совсем другое дело!!! На вход подал 0,7 и на выходе посмотрел синус (эквив. нагрузка 5 Ом). Все идеально. ужиманий синуса не наблюдаю Далее уменьшил на входе до 0,35В - аналогично

Подумалось, что под такие лампы (ток до 100 мА) лучше, наверное, типа цанговых зажимов.

Пользую такие лампы, но никогда не задумывался под них панельки искать. Действительно стоят Магноваль, ну чуть шатаются. Интересно.

Анатолий Иосифович, примите мои поздравления с днем варенья. Здоровья Вам.

Что-то топикастер задал название темы "усилитель на 6Р3С", а уже второй лист все обсуждают на лампах ГУ. Логика в этом конечно присутствует (ну лампы и лампы), но она хромает. Тут-же обсудили "длинный хвост" и сейчас начнем про БП.

Из всех купленных деталей для постройки ламповых усилителей (и не только) я 80% покупал на площадке АП. Было выгодно, информативно, надежно, без "кидалова" (у меня такого не было). 20% покупал на авито и несколько раз, мягко говоря "плохо". Ну надо-же, и здесь работает метод Паретто. Так что продавцы излишков сырья и материалов, а также услуг (работ) для ламповой тематики нужны, они как "соль, мыло и спички" в торговле и смазывают всю движуху.

Спасибо. Я не гадаю, а измеряю. И осел не Бурдианов. У меня есть RMAA PRO, позже померяю. Комплекс Шмелева: если есть ссылка на скачивание не битая, скиньте пож. в личку, но пользовать пробную версию по 10 сек. нет желания.

Когда-то, ещё наверное в году 2014, на АП читал посты участников форума об изобретении радио. Интереснейший для меня диалог, о вкладе Герца, Попова, Маркони, о приоритетах изобретения. Года через два захотел перечитать, но что-то не нашел... С праздником!!!

А, ну да, при увеличении тока, напряжение смещения уменьшается.
