Первый называется Пушкино, второй вроде как Пушкин

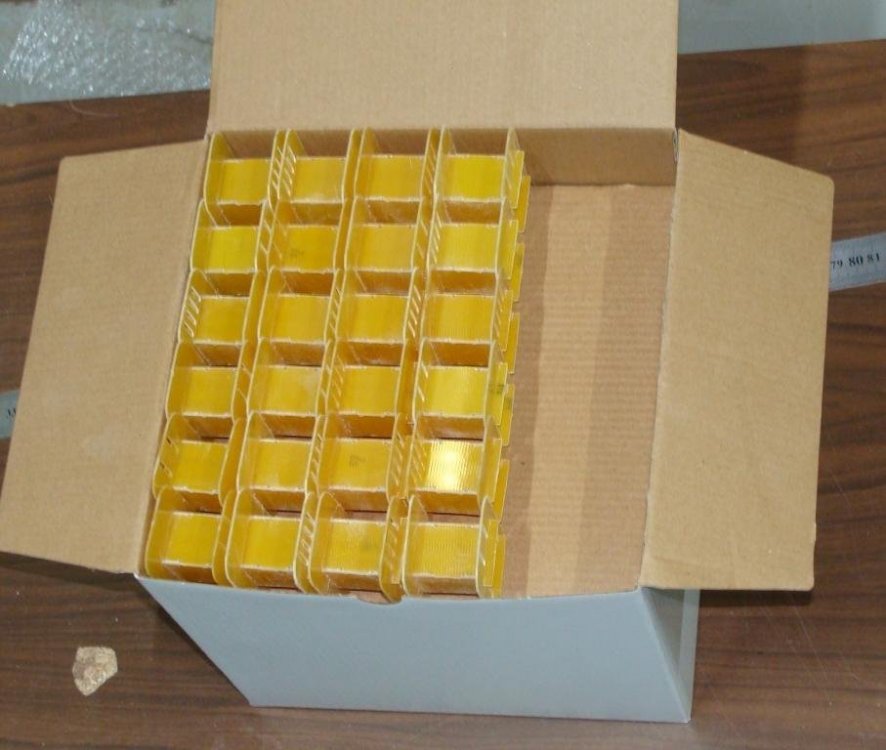

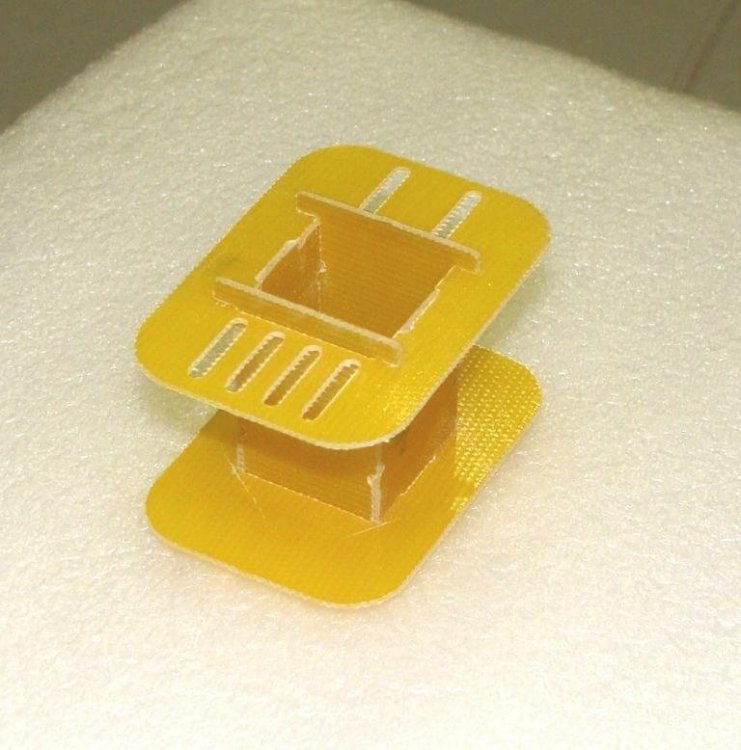

Изготавливаем каркасы для трансформаторов из стеклотекстолита Образцы каркасов на фото. Для расчета и изготовления каркасов нужен эскиз с размерами Контакты: mail.retrokit(#)gmail.com +79684049967 (только WhatsApp) Доставка по договоренности

На все изменения нужны эскизы с размерами. Мое понимание может не совпадать с замыслом и видением автора. Тупой карандаш сейчас лучше острых мозгов

Вот что получилось в рендеринге

Да, он на спирту, но БФ-2 слишком вязкий для проникновения в узкие щели. Спирт нужен для снижения вязкости

Лампы с бакелитовым цоколем не очень горячие, особенно в райне склейки, т.к бакелит сам по себе не очень температуростойкий материал. Для склейки действительно горячих ламп наверно есть смысл применять уже печные клеи

Цианакрил долговременно температуру не держит, желтеет и теряет прочность. Можно склеить смесью из БФ-2, этилового спирта и пудрообразного нейтрального минерального наполнителя, например цемента. После застывания эта смесь превращается в камень черного цвета с немного желтоватым оттенком Конечно, надо сначала потренироватся на кошках, попробовать склеить что-нибудь ненужное Если баллон не оторвался, но уже качается, то в этом случае шприцом с иголкой в щели аккуратно заливается БФ-2, разбавленный этиловым спиртом

Как я понял, нужно изготовить П-образное шасси, без боковых стенок. С какой сторону загибы, с короткой или длинной стороны?

Выкладывайте эскиз здесь, может ваша конструкция будет лучше

SE или PP?

Вы правы, конкретно в усилителе на 6Ф3П кроме самой лампы ничего в общем не греется. Я говорил об общем подходе к вентиляции и охлаждению корпуса. К слову, усилителям на 6С33С, 6С41С и 6С19П охлаждение требуется, сами лампы может быть выживут даже в солнечной короне, но перегреют соседние с ними элементы

Насчет дизайна ничего не скажу, "У каждого своя мера и свой вкус, одна любит офицера, другая арбуз", но по мелочам пройдусь) - Вентиляция и охлаждение. Избыток вент.отверстий скорее вреден чем полезен. Для конвекцонного охлаждения нужны отверстия снизу и сверху, с соотношением площадей отверстий примерно 2:3 тогда возникает охлаждающий поток воздуха (т.н. тяга). В этом корпусе тяги не будет, много боковых отверстий, рассеивающие поток воздуха. - Сочетание нержавейки, вытяжных заклепок и оцинкованных винтов DIN7985 в видимых местах мягко говоря выглядит не очень, как в углу насрали. Здесь напрашиваются винты напр. DIN912 и ISO7380, конечно н/ж Надеюсь мое бурчание не вызовет обиду, своего мнения я не навязываю, это просто критический взгляд со сторонв.

Если не алюминий, а сплав ЦАМ и корпус сделан литьем.и фрезеровкой. Тогда согласен.

намек понятен. габариты шасси (ДхВХШ) 265х53х130 мм

Нужно знать размеры колпака, положение перемычки и расположение отверстий для ламп.

Производство свое. Возможности: -Резка листового металла -Гибка -Контактная сварка -Покраска -Тампопечать и трафаретная печать для надписей на корпусах -Изготовление каркасов для трансформаторов из стеклотекстолита Есть намоточные станки, но пока не настроены. Коллективный заказ получается намного дешевле, т.к. затраты времени на подготовку к производству и обработке 1-го корпуса или 10-и корпусов практически одинаковые.

Нужен эскиз, с ориентировочными размерами, что-бы наши скромные возможности совпали с полетом вашей дизайнерской мысли

Алюминий перед покраской нужно немного подтравить, например слабым раствором преобразователя ржавщины Но сплавы алюминия бываю разными и по разному себя ведут, поэтому нужно сначала потренироватся на образце И нужно избегать металлаломных сплавов, они вообще непредсказуемые

Не совсе согласен. Этот простой усилитель имеет следующие ниши: 1. Простой, дешевый КИТ для сборки на выходных 2. В корпусе в стиле технопорно, как работающее произведение исскуства 3. Для вовлечения в разврат понравившейся особы. например поставить усилитель в спальне, потом "Клава, пойдем покажу что у меня есть". Когда на 3-7м аккорде слезливо-романтической композиции Клава очарованая музыкой и впервые увиденным зрелищем светящихся волшебным светом триод-пентодов потеряет волю совершить задуманное. Господи, что я несу ))))

Исключительно в качестве up Мне непонятно назначение конденсаторов, шунтирующих диоды диодного моста анодного выпрямителя , одинокого диода после моста и короткозамнутого диодного моста перед землей. Диод лучше поставить от резистора затвора к стоку, это предотвратит пробой затвора при выключении усилителя. И еще, как совет, коллега, избегайте выступающих кромок листового металла (перед усилителя, горизонтальная плоскость). Это -же постоянный тупой нож, тем более перед ручкой громкости,порезать не порежет, а кожу на внешней стороне ладони нет-нет да сдерет. Понимаю, дизайнерская находка, но лучше без нее, икаться после продажи будет меньше

да,можно, Мы находимся в Пушкино

Корпус для октальных ламп (6Ж4) будет выглядеть так. Точно также будет выглядеть корпус для локтальных ламп типа 12Ж1Л На рендеринге корпуса не показаны надписи и метизы.

Халява? Это конечно меняет дело. У меня соседка печет торты в промышленных масштабах, остаются кучи упаковок от яиц из папье-маше. Может как-то можно в трансформаторы вкрячить? Шутка, без обид) Касаемо снижения емкости обмоток- применяйте провод ПЭТВ-2 в двойном лаковом слое, для экстремалов можно провод ПЭШО, и обмоточная и межобмоточная емкость сразу снижается

За стоимость 1 кв.м трафаретной сетки можно купить несколько рулонов нормальной трансформаторной ленты R31

Читаю и не понимаю, зачем эту сетку вообще применять? В чем ее плюсы, кроме халявной упаковки после покупки 3 кг. брюквы??
